Фильтрующие траншеи

Общие сведения

фильтрующая траншея

Фильтрующие траншеи, как и песчано-гравийные фильтры, относятся к сооружениям биологической очистки (доочистки) сточных вод подземной фильтрации с отведением очищенных сточных вод в водоем или специальные накопители. При всей похожести песчано-гравийные фильтры и фильтрующие траншеи имеют ряд особенностей, но основное отличие песчано-гравийного фильтра от фильтрующей траншеи в том, что дренажные и оросительные трубы, размещаемые в котловане, выполняются параллельными линиями. Оросительная и дренажная трубы у фильтрующей траншеи не имеют ответвлений, что упрощает их монтаж.
Перед фильтрующей траншеей необходимо предусматривать установку септиков.
Фильтрующие траншеи при количестве сточных вод не более 15 м /сут следует проектировать в водонепроницаемых и слабофильтрующих грунтах при наивысшем уровне грунтовых вод на 1 м ниже лотка отводящей дрены.
Важно! При расходе воды до 0,5 м3/сутки (семья 2-3 человек) длина фильтрующей траншеи составляет около 5 м, до 1,0 м3/сутки - 10 м. Таким образом, фильтрующая траншея может применяться при очистке сточных вод не только от одного дома, но и от группы из 2-3 домов. Качество очищенной в фильтрующей траншеи воды такое же, как и в песчано-гравийнм фильтре.

фильтрующая траншея

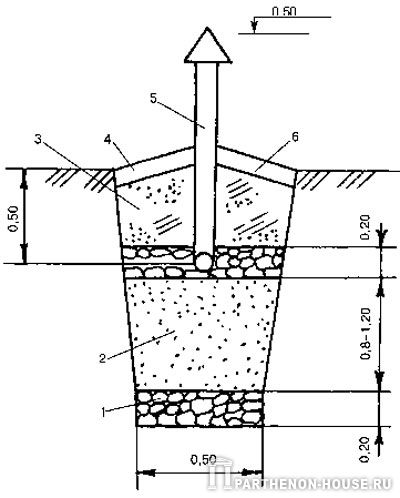

Рис. 1. Фильтрующая траншея (поперечный разрез): 1 - дренажная сеть; 2 - загрузка; 3 - оросительная система; 4 - насыпной грунт; 5 - вентиляционная сеть; 6 - гидроизоляция.

Фильтрующая траншея - устройство

проект фильтрующей траншеи

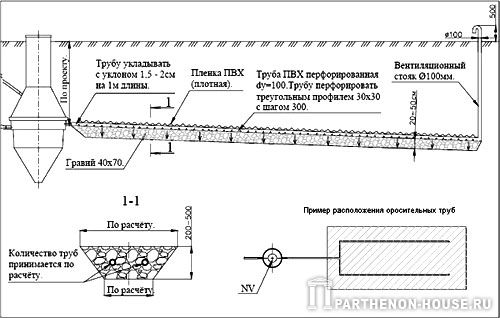

Рис. 2. Пример проектирования фильтрующей траншеи.

Фильтрующая траншея устраивается аналогично песчано-гравийному фильтру, но имеет линейное размещение оросительной трубы, длина которой может достигать 30 м. Высота загрузки фильтрующей траншеи принимается 0,8 м, ширина траншеи - 0,5 м, нагрузка на 1,0 м оросительной трубы - 70 л/сут.
Санитарно-защитную зону от фильтрующей траншеи до обслуживаемого жилого здания следует принимать 8 м.
В фильтрующих траншеях в качестве загрузочного материала следует принимать крупно- и среднезернистый песок и другие материалы.

Фильтрующая траншея - на заметку застройщику

автномная канализация загородного дома

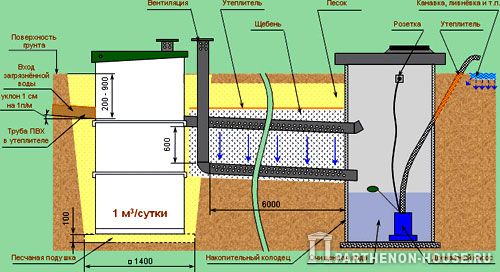

Рис. 3. Вариант применения фильтрующей траншеи в автономной системе канализации загородного дома

Фильтрующие траншеи рекомендуется размещать вблизи от траншей, наклонных углублений, куда поступают самотеком очищенные бытовые стоки, либо устраивать систему откачки поступающих осветленных стоков через водоприемный колодец.
Очищенную воду из фильтрующей траншеи следует или собирать в накопители (с целью использования ее на орошение), или сбрасывать в водные объекты с соблюдением "Правил охраны поверхностных вод от загрязнения сточными водами" и "Правил санитарной охраны прибрежных вод морей".

©Автор: О. Негин.

Методы очистки сточных вод и канализация дома:
- Автономные системы очистки сточных вод и канализация загородного дома >>>
- Методы очистки сточных вод. Поля подземной фильтрации. >>>
- Методы очистки сточных вод. Фильтрующие колодцы. >>>
- Методы очистки сточных вод. Песчано-гравийные фильтры. >>>
- Методы очистки сточных вод. Фильтрующие кассеты. >>>
- Канализация загородного дома - качественные материалы и услуги. >>>

Литература:
[1] МДС 40-2.2000. Пособие по проектированию автономных инженерных систем одноквартирных и блокированных жилых домов (водоснабжение, канализация, теплоснабжение и вентиляция, газоснабжение, электроснабжение)/Госстрой России. М.: Торговый дом "Инженерное оборудование", 1997 г.
[2]Автономные системы инженерного оборудования жилых домов и общественных зданий. Серия Градостроительство и городское планирование. Выпуск 13. Москва 2003
[3] СаНПиН 4630-88 "Санитарные правила и нормы охраны поверхностных вод от загрязнения".
