Проект месяца октябрь 2016 г. Проект дома с мансардой ПА-225К

Проект загородного дома с жилой мансардой в технологии строительства из керамических поризованных камней (кирпичей). Проект дома в европейском стиле с комфортабельными внутренними планировочными решениями и оригинальными конструкциями. Отделка фасада дома выполнена в в контрастных оттенках, которые гармонично сочетаются с темно-коричневой черепицей, а остроконечная крыша и мансардные окна придают дому особую изящность и легкость. Планировки первого этажа идеальны для дневного и вечернего времяпровождения. Хозяевам дома придется по вкусу большая светлая гостиная. Кухня частично объединена с гостиной и имеет отдельный выход на террасу. На этаже имеются помещения технического и бытового назначения: бойлерная, гардеробная, кладовая и большая ванная. Мансардный этаж - это традиционная ночная зона для отдыха и сна. Здесь располагаются четыре спальни (одна с балконом), для которых предусмотрена большая общая ванная, она настолько большая, что может вместить в себя даже джакузи. Все помещения изолированы и имеют общий холл.

I. ПРОЕКТ ДОМА ПА-225К - ОБЩИЕ ДАННЫЕ

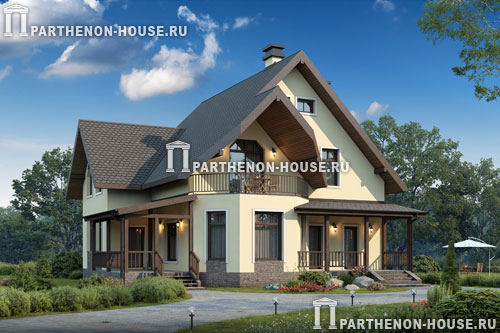

Проект дома ПА-225К

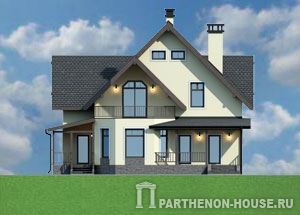

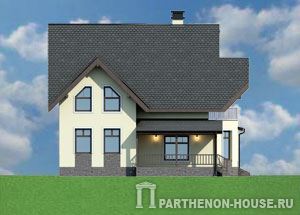

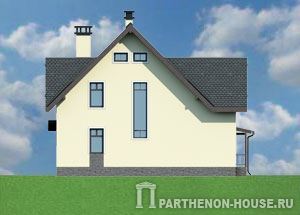

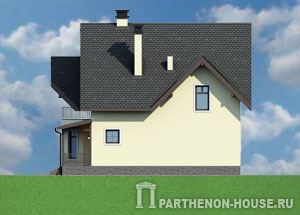

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

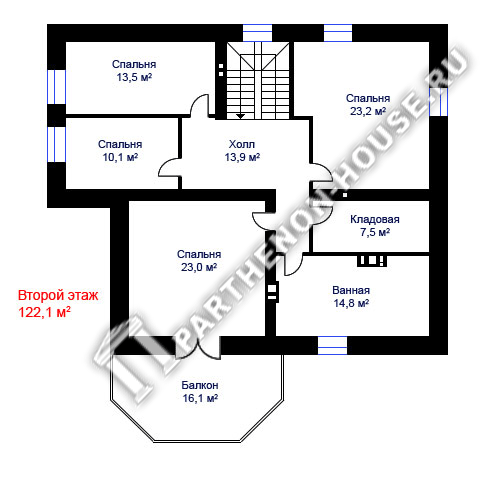

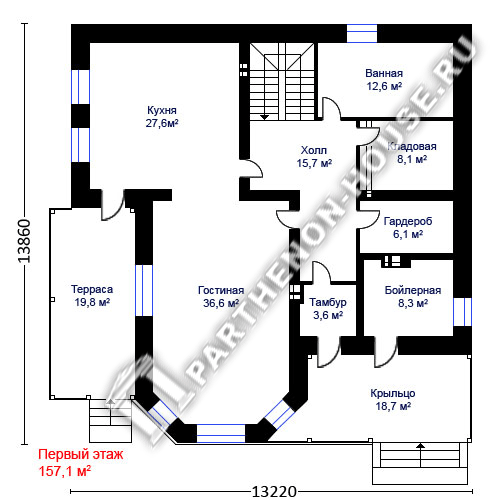

Первый этаж проекта дома ПА-225К Второй этаж проекта дома ПА-225К
Купить проект дома ПА-225К >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-225К

Строительство: из поризованных керамических кирпичей (камней) блоков
(Цены: октябрь 2016 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя дома (железобетонные монолитные конструкции.) от 900 000.00
2 Устройство перекрытий (стяжка монолитная по грунту, междуэтажное монолитное железобетонное перекрытие). от 300 000.00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) от 70 000.00
4 Возведение несущих наружных и внутренних стен, перегородок из поризованных камней и кирпича пустотелого керамических(с устройством перемычек дверных и оконных проемов). от 1 200 000.00
5 Облицовка фасада дома кирпичом и камнем. от 200 000.00
6 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, утепление, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 650 000.00
7 Окна ПВХ с двойным стеклопакетом. от 200 000.00
8 Входные двери (2-и металлические и 1-а террасная). от 100 000.00
-- ИТОГО* от 3 620 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам октября 2016 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций лестниц дома, входной площадки.
*Общая площадь = 224,32 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными стенами из поризованного керамического камня, внутренними несущими стенами и перегородками из пустотелого керамического кирпича, облицовкой стен и цоколя кирпичом и камнем, вент. каналами и дымоходами из кирпича, междуэтажным ж/б перекрытиями, утепленной мансардной кровлей с чистовым покрытием металлочерепицей, окнами, входными дверьми составит не менее 16 137,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 216.97
Общая площадь кв.м. 224.32
Площадь крыльца, балконов, террасы кв.м. 54.51
Жилая площадь кв.м. 106.36
Площадь кровли кв.м. 329.49
Строительный объем здания куб.м. 2044.82
Высота помещений 1 этажа м. 3.040
Высота помещений в мансарде м. от 1.710 м. до 5,500 м.
Высота дома в коньке от уровня земли м. 11.890
Кирпич поризованный 510 мм для наружных несущих стен. куб.м. 140.86
Кирпич поризованный 380 мм для внутренних несущих стен. куб.м. 53.57
Кирпич поризованный 120 мм для перегородок. куб.м. 9.06
Кирпич поризованный 250 мм для перегородок. куб.м. 4.84
Лицевой кирпич 120 мм. куб.м. 33.14
Полнотелый кирпич М150 на вент. каналы. куб.м. 8.79
Камень искусственный. кв.м. 37.58
Бетон В20. куб.м. 92.50
Бетон В7.5. куб.м. 24.40
Песок. куб.м. 157.90
Экструдированный пенополистирол. куб.м. 9.50

5. Фундамент, материалы стен и кровли

Кладка стен из крупноформатных поризованных камней
Строительство дома из поризованных кирпичей (камней)

5.1. Фундамент - мелкозаглубленная монолитная ж/б. плита.
5.2. Наружные стены дома - толщиной 510 мм. из поризованного кирпича + вент. зазор 10 мм + лицевой кирпич толщиной 120 мм.
5.3. Внутренние несущие стены: из пустотелого керамического кирпича толщиной 380 мм.
5.4. Перегородки: толщиной 120 мм и 250 мм. из пустотелого керамического кирпича.
5.5. Перекрытия дома: междуэтажное - монолитные ж/б плиты.
5.6. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.7. Конструкция крыши и кровля: мансардная, покрытие - металлочерепица.
5.8. Наружная отделка: цоколь - облицовка камнем, стены - лицевой кирпич и декоративные фасадные элементы

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Варианты проекта дома ПА-225К

проект дома проект дома проект дома
Проект дома ПА-1533П
Проект дома ПА-170Г
Проект дома ПА-170П
проект дома проект дома
Проект дома ПА-1739П
Проект дома ПА-182Д


Рекомендуем:
- Проекты домов из крупноформатных поризованных камней (теплая керамика) >>>
- Король керамики - поризованные керамические камни и блоки >>>
- Строительство дома из керамических блоков. >>>
- Поризованная керамика системы POROTHERM (ПОРОТЕРМ). >>>
- Строительство дома из поризованной керамики. Альбом конструктивных узлов и решений. >>>
- Где купить поризованные камни и блоки. >>>
