Проект месяца июнь 2016 г. Проект двухэтажного дома ПА-157П.

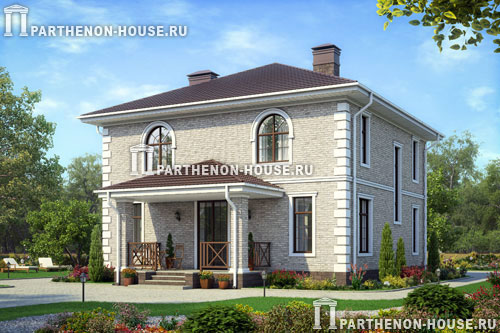

Проект двухэтажного кирпичного дома с простой чердачной крышей точно придется вам по душе. Несмотря на небольшую площадь в 155,31 квадратных метров, в нем нашлось место для всех помещений, которые требуются для комфортного проживания большой семьи. Размеры дома 14,00х10,50 квадратных метров. Фундамент дома – монолитная железобетонная плита, перекрытия - монолитные. Данная конструкция обеспечивает зданию устойчивость и пространственную жесткость всей конструкции и позволяет возвести дом на практически всех проблемных грунтах и участках. Наружная отделка лицевым кирпичом и чердачная крыша с покрытием металлочерепицей создают единый образ дома в классическом архитектурном стиле. Половина площади первого этажа дома отведена под просторную гостиную и кухню. Из холла-прихожей можно попасть во все помещения расположенные на первом этаже дома: в гостиную, гостевую комнату, бойлерную и санузел. Возможно расположение санузла далеко от входной двери не является удачным, так как после того как вы зайдете в дом с улицы, вам придется немного пройти, чтобы иметь возможность помыть руки. Но в то же время хозяев дома порадует место для гардеробной комнаты на первом этаже. На втором этаже расположены три спальни для членов семьи, кладовая, раздельные с/у и ванная. Все комнаты второго этажа изолированные и объединены общим холлом. Со второго этажа лестница ведет в холл первого этажа. Попасть в дом можно как с крыльца, так и пройдя через небольшую террасу. В целом данный проект являет собой отличный образец дома эконом-класса в классическом архитектурном стиле. Такой дом станет комфортным местом для проживания большой семьи из пяти человек.

I. ПРОЕКТ ДОМА ПА-157П - ОБЩИЕ ДАННЫЕ

Проект дома ПА-157П

ВНИМАНИЕ!
Вы можете ознакомиться с проектом ПА-157П (зеркальная версия) в нашем офисе, оплатить и забрать его.

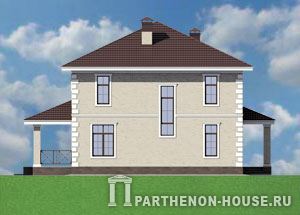

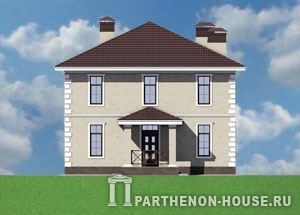

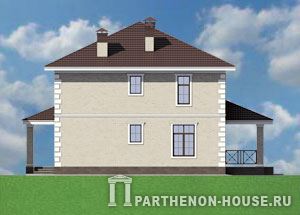

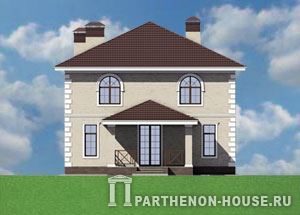

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

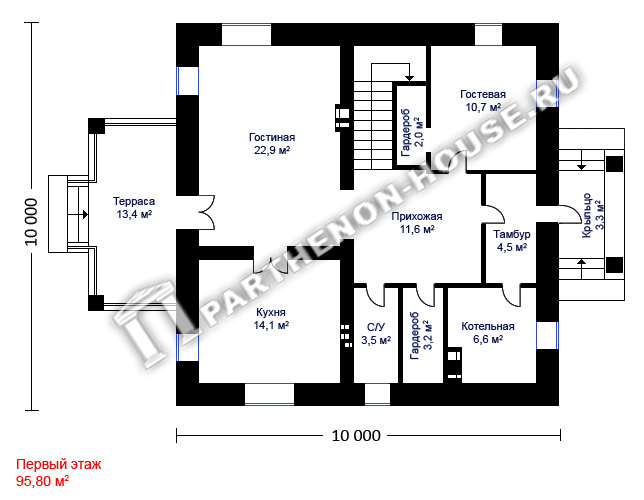

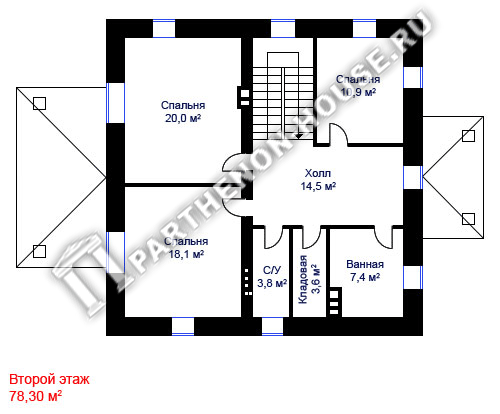

Первый этаж проекта дома ПА-157П Второй этаж проекта дома ПА-157П
Купить проект дома ПА-157П >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-157П

Строительство: из поризованных керамических кирпичей (камней) блоков
(Цены: июнь 2016 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя дома (железобетонные монолитные конструкции.) от 470 000.00
2 Устройство перекрытий (стяжка монолитная по грунту, междуэтажное и чердачное - монолитные железобетонные). от 350 000.00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) от 35 000.00
4 Возведение несущих наружных и внутренних стен из поризованных камней и кирпича пустотелого керамических(с утеплением, устройством перемычек дверных и оконных проемов). от 1 000 000.00
5 Возведение перегородок (с устройством перемычек дверных). от 20 000.00
6 Облицовка фасада дома кирпичом и камнем. от 350 000.00
7 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 300 000.00
8 Окна ПВХ с двойным стеклопакетом. от 150 000.00
9 Входные двери (2-и металлические). от 60 000.00
-- ИТОГО* от 2 765 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам июнь 2016 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций лестниц дома, входной площадки.
*Общая площадь = 157,22 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными стенами из поризованного керамического камня, внутренними несущими стенами и перегородками из поризованного кирпича, вент. каналами и дымоходами из кирпича, наружной облицовкой фасада дома кирпичом и камнем, междуэтажным и чердачным (утепленным) перекрытиями, кровлей с чистовым покрытием металлочерепицей, окнами, входными дверьми составит не менее 17 586,82 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 143.75
Общая площадь кв.м. 157.22
Жилая площадь кв.м. 82.49
Площадь кровли кв.м. 180.27
Строительный объем здания куб.м. 1056.40
Высота помещений 1 этажа м. 3.040
Высота помещений 2 этажа м. 2.800
Высота дома в коньке от уровня земли м. 9.810
Поризованный кирпич толщиной кладки 510 мм для наружных и 380 мм для внутренних несущих стен. куб.м. 147.65
Поризованный кирпич 120 мм для перегородок. куб.м. 2.07
Полнотелый кирпич М150 для вентканалов. куб.м. 5.93
Лицевой кирпич 120 мм двух цветов. куб.м. 32.16
Площадь облицовки камнем. кв.м. 30.80
Площадь кровли. кв.м. 180.27
Бетон В20. куб.м. 64.00
Бетон В7.5. куб.м. 17.20
Песок. куб.м. 111.00
Экструдированный пенополистирол. куб.м. 9.00

5. Материалы стен и кровли

Кладка стен из крупноформатных поризованных камней
Строительство дома из поризованных кирпичей (камней)

5.1. Наружные стены дома - толщиной 510 мм. из поризованного кирпича + вент. зазор 10 мм + облицовочный кирпич двух цветов толщиной 120 мм.
5.2. Внутренние несущие стены: толщиной 380 мм из поризованного керамического кирпича.
5.3. Перегородки: толщиной 120 мм из поризованного керамического кирпича.
5.4. Перекрытия дома: междуэтажное и чердачное - монолитные ж/б плиты.
5.5. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.6. Конструкция крыши и кровля: чердачная неутепленная, покрытие - металлочерепица.
5.7. Наружная отделка: цоколь - облицовка камнем, стены - облицовка кирпичом.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
