Проект месяца сентябрь 2013 г. Проект двухэтажного коттеджа ПА-2846К.

Проект двухэтажного загородного дома в технологии строительства из крупноформатных поризованных камней (блоков) "теплой" керамики. Проект коттеджа с исключительными теплосберегающими характеристиками, практичными и рациональными планировками, а также солидными и добротными внешними фасадными решениями, которые делают этот дом весьма привлекательным для самого широкого круга застройщиков загородной недвижимости. Построенный по этому проекту загородный дом действительно станет родовым гнездом для современной большой семьи из 5-6 человек. В этом доме можно не просто жить но и работать, так как планировки дома позволяют разместить в его жилых помещениях домашний офис на первом этаже. Обращают на себя внимание максимально комфортные планировки второго этаже дома с большими спальными комнатами и гардеробными, а также раздельным санузлом и просторной ванной. На первом этаже дома кроме жилой комнаты (кабинета) с гардеробной, располагаются традиционная дневная комната расположенная с заполнением полукруглого эркера, отдельная кухня-столовая с выходом на террасу (расположенную на заднем дворе), котельная с отдельным входом, просторная прихожая, тамбур, сан. узел и хоз. помещение-кладовая.

I. ПРОЕКТ КОТТЕДЖА ПА-2846К - ОБЩИЕ ДАННЫЕ

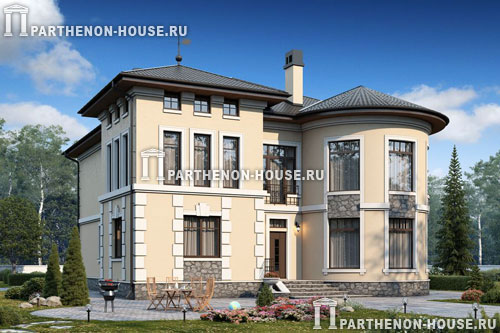

Проект Коттеджа ПА-2846К

ВНИМАНИЕ!
Вы можете ознакомиться с проектом ПА-2846К в нашем офисе, оплатить и забрать его.

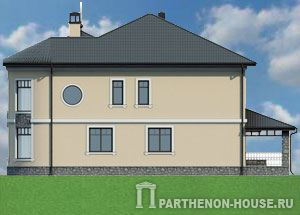

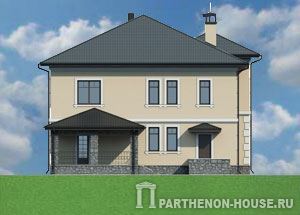

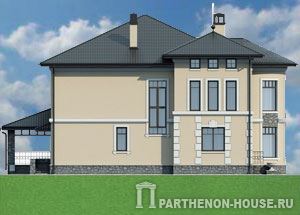

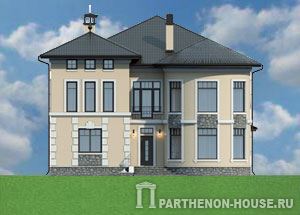

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

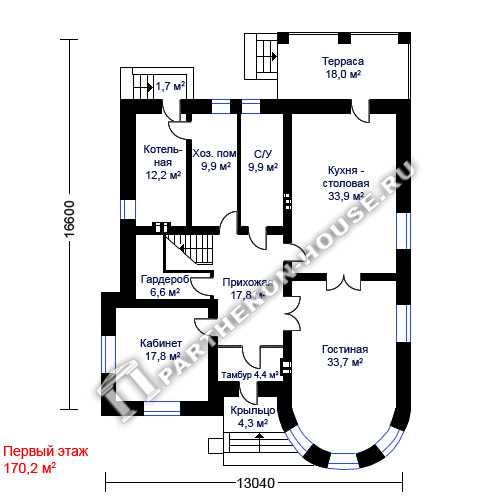

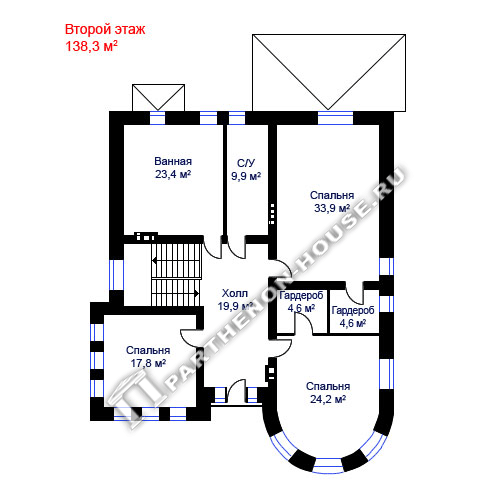

Первый этаж проекта Коттеджа ПА-2846К Второй этаж проекта Коттеджа ПА-2846К
Купить проект Коттеджа ПА-2846К >>

Примерная стоимость материалов на строительство теплового контура (коробка коттеджа) проекта ПА-2846К

Строительство: из крупноформатных поризованных керамических (камней) блоков
(Цены: сентябрь 2013 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя (железобетонные монолитные конструкции.) 936000.00
2 Устройство конструкции утепленной монолитной стяжки по грунту 170000.00
2 Устройство перекрытий (междуэтажное и чердачное(утепленное) железобетонные монолитные). 441000.00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) 97000.00
4 Возведение несущих наружных стен из поризованных камней и кирпича пустотелого керамических(с утеплением, устройством перемычек дверных и оконных проемов). 1255000.00
4 Возведение несущих внутренних стен и перегородок (с устройством перемычек дверных). 182000.00
5 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). 816000.00
6 Окна ПВХ с двойным стеклопакетом. от 165000.00
7 Входные двери (2-и металлические и 1-а террасная). от 70000.00
-- ИТОГО* от 4 132 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам сентября 2013 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных лестниц коттеджа, входной площадки и террасы.
*Общая площадь = 308,60 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура коттеджа с монолитными конструкциями фундамента и цоколя, наружными стенами из поризованного керамического камня с утеплением и обкладкой пустотелым кирпичом, внутренними несущими стенами и перегородками из пустотелого кирпича, вент. каналами и дымоходами из кирпича, междуэтажным и чердачным (утепленным) монолитными перекрытиями, цементно-песчаной утепленной стяжкой по грунту, и кровлей с чистовым покрытием металлочерепицей, окнами, входными дверьми составит не менее 13415,00 руб.

1. Проект Коттеджа

Проект жилого коттеджа разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект коттеджа разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 235.50
Общая площадь (с террасой) кв.м. 308.60
Жилая площадь кв.м. 127.43
Площадь террасы, крыльца кв.м. 24.00
Площадь кровли кв.м. 276.60
Строительный объем здания куб.м. 1680.90
Высота помещений 1 этажа м. 3.050
Высота помещений 2 этажа м. 3.000
Высота коттеджа в коньке от уровня земли м. 11.220
Поризованный камень RAUF 2.1NF марки М150. куб.м. 228.20
Пустотелый керамический кирпич М150. куб.м. 89.10
Полнотелый кирпич М150. куб.м. 17.70
Камень облицовочный. кв.м. 52.00
Площадь кровли. кв.м. 272.60
Бетон В20. куб.м. 107.00
Бетон В7.5. куб.м. 26.50
Песок. куб.м. 171.20
Плиты экструдированного пенополистирола. куб.м. 11.10

5. Материалы стен и кровли

Кладка стен из крупноформатных поризованных камней
Строительство дома из крупноформатных поризованных камней

5.1. Наружные стены коттеджа - толщиной 660 мм. выполнены из поризованного камня RAUF 2.1NF марки М150 (кладка 510 мм.) + утеплитель экструдированный пенополистирол 30 мм. + пустотелый кирпич толщина 120 мм.
5.3. Внутренние несущие стены: толщиной 380 мм. из пустотелого керамического кирпича марки М150.
5.4. Перегородки: толщиной 120 мм. и 250 мм. из пустотелого керамического кирпича.
5.5. Перекрытия коттеджа: междуэтажное и чердачное- монолитное ж/б.
5.6. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.7. Конструкция крыши и кровля: чердачная неутепленная, покрытие - металлочерепица.
5.8. Наружная отделка: цоколь - облицовка камнем, стены - штукатурка по сетке, декоративные фасадные элементы.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Рекомендуем:
- Проекты домов из крупноформатных поризованных камней (теплая керамика) >>>
- Король керамики - поризованные керамические камни и блоки >>>
- Строительство дома из керамических блоков. >>>
- Поризованная керамика системы POROTHERM (ПОРОТЕРМ). >>>
- Строительство дома из поризованной керамики. Альбом конструктивных узлов и решений. >>>
- Где купить поризованные камни и блоки. >>>
