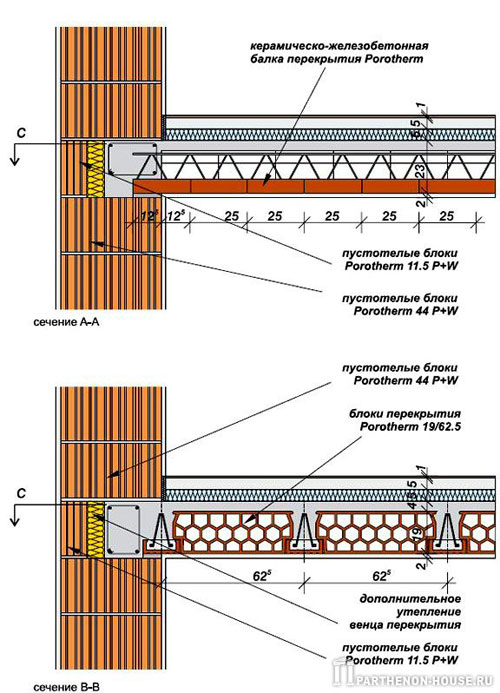

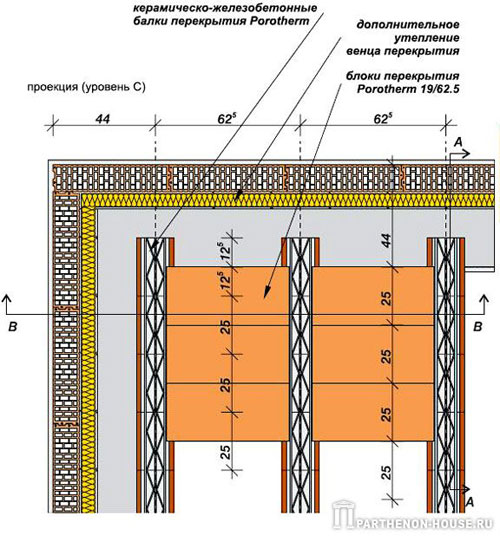

Часторебристое перекрытие Porotherm 62.5 в доме, построенном из блоков Porotherm 44 P+W

Перекрытие Porotherm 62,5 было спроектировано прежде всего для строительства частных домов с типовыми пролётами и нагрузками на перекрытия. Укладывая перекрытие Porotherm, следует обратить внимание на несколько важных в исполнении моментов. Балки перекрытия следует укладывать на слой цементного раствора толщиной минимум 20 мм. После укладки балок и блоков перекрытия делается стяжка толщиной 4 см. Благодаря применению блоков Porotherm 11.5 P+W или Porotherm 8 P+W венец не требует опалубки. В наружных стенах между венцом перекрытия и футеровкой вкладывается теплоизоляционный материал, утепляющий торец перекрытия. При выполнении перекрытий Porotherm (также как и случае других часторебристых перекрытий) следует помнить о так называемом поднятии балок перекрытия, то есть о том, что перед бетонированием стрелок строительного подъёма следует им придать прогиб, как указано в брошюре "Керамические перекрытия и перемычки Porotherm". Это простое, но необходимое действие, гарантирующее достижение декларируемой несущей поверхности перекрытия, применяется также для уменьшения действительного прогиба перекрытия, который возникнет во время его эксплуатации.

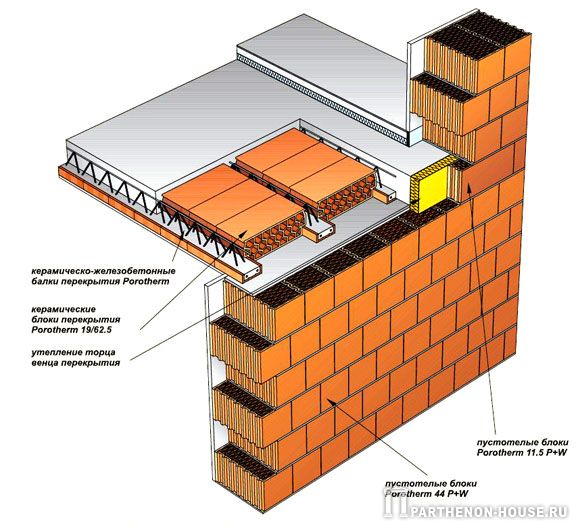

Часторебристое перекрытие Porotherm 62.5 в здании, построенном из блоков Porotherm 44 P+W

Перекрытия Porotherm (Поротерм)

I. Керамическо-железобетонные балки перекрытия

Размеры:
- длина: 1,75 - 8,25 м (каждые 250 мм)
- ширина: 160 мм
- высота: 175/230 мм
- рекомендуемая поддержка: 125 мм

II. Керамические пустотелые блоки перекрытия
Расстояние между балками 62,5 см
Блоки - вкладыши	высота, мм	ширина, мм	длина, мм
Porotherm 8/62,5	80	515	250
Porotherm 15/62,5	150	525	250
Porotherm 19/62,5	190	525	250
Porotherm 23/62,5	230	525	250
Расстояние между балками 50,0 см
Блоки - вкладыши	высота, мм	ширина, мм	длина, мм
Porotherm 8/50	80	390	250
Porotherm 15/50	150	400	250
Porotherm 19/50	190	400	250
Porotherm 23/50	230	400	250

III. Перекрытие Porotherm
- максимальный пролёт: 8,0 м - расстояние между балками: 62,5 см и 50 см - стяжка: 4 или 6 см
Толщина перекрытия, мм.	тепловое сопротивление R, м²*К/Вт	звукоизоляционная способность Rw/L_{n, w, eq}
190	0,23	48/77
210	0,24	49/76
230	0,28	49/76
250	0,29	51/75
270	0,33	51/74
290	0,34	53/73

Примечание: Допустимая полная нагрузка перекрытия Porotherm, в зависимости от его толщины и пролёта, указана в информационных материалах фирмы Wienerberger – см брошюра „Керамические перекрытия и перемычки Porotherm”.
