Проект месяца февраль 2010 г. Проект компактного дома КА 133-7.

Представляем вам проект компактного и комфортабельного дома КА 133-7. Строительство дома по проекту КА 133-7 возможно даже на небольших узких участках земли с соблюдением всех норм по пожарной безопасности. Очень простые формы дома в сочетание с рациональным использованием каждого метра общей площади позволяет позиционировать этот проект дома как один из самых экономически выгодных в плане строительства и комфорта. На первом этаже перед входом в дом Г-образная терраса, на которую имеется отдельный выход из котельной. Подымаясь на крыльцо (площадка террасы) заходим в дом и оказываемся в теплом тамбуре, отделяющим внутренние помещения дома от главного входа. Проходим в просторную прихожую, слева от нее гостиная с камином, справа котельная и санузел. Далее пересекаем просторный холл и видим перед собой два помещения. Правое помещение это жилая комната (спальня), левое - кухня - столовая. На мансардном этаже три спальные комнаты (изолированные) с общим центральным холлом. В одной из спален имеется выход на балкон. Обратите внимание на большую ванную комнату.

I. ПРОЕКТ ДОМА КА 133-7 - ОБЩИЕ ДАННЫЕ

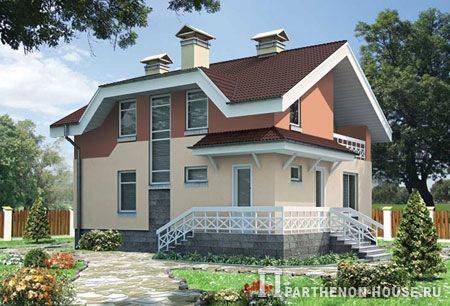

Проект дома КА 133-7
Проект компактного дома КА 133-7 площадью 133,7 кв. м в нашем каталоге >>

Стоимость строительства коробки дома КА 133-7

Вариант строительства: из газобетонных блоков.
(Действительно: до 01.09.10 г.)

Наменование Стоимость
(работы + материалы)
руб.
1 Фундамент, ширина ростверка 0,40 м, высота ростверка от 0,70 м, сваи 300х300х3000 мм. (бетон марки М300) 340773.00
2 Монолитное перекрытие фундамента 200 мм.**
(цельный монолит, двухслойная арматура d12)
247800.00
3 Несущие стены из газобетонных блоков
(кладка, штробление, армирование)

(плотность D500, блоки 375х250х600 мм, с устройством дверных и оконных проемов)
523604.00
4 Деревяннае перекрытие первого этажа, устройство чернового пола
(брус 200х150, брусок 40х50, доска 150х25)
118702.00
5 Устройство монолитных поясов (перекрытия первого этажа и под мауэлрат) 130291,00
6 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой,временнное покрытие - рубероид ) 277920.00
-- ИТОГО* 1639090.00
* ВНИМАНИЕ: Стоимость строительства указана без накладных и транспортных расходов.
*Общая площадь дома = 133,7 м2, расчетная стоимость 1 м2 коробки дома из газобетонных блоков 12259,00 руб.
**Монолитные перекрытия в практике строительства домов из газобетонных и пенобетонных блоков в ряде случаев более экономичны, чем сборные ж/б плиты, а также с учетом устройства свайно-ростверкого фундамента более надежны, повышающие прочность всей конструкции дома.

1. Назначение дома и его характеристика

Проект одноквартирного жилого дома разработан для индивидуального строительства.
Дом предназначен для строительства в климатическом поясе со следующими показателями:
- Нормативное значение ветрового давления для III района: 0.38 кПа (38 кгс/кв.м.)
- Расчетная температура наружного воздуха обеспеченностью 0,92: - 28°С
- Расчетное значение веса снегового покрова на 1 кв.м. горизонтальной поверхности земли для IV района: 1,7 кПа (170 кг/кв.м.)
- Глубина сезонного промерзания грунта - 1,65 м.
- Уровень ответственности: II (нормальный)
- Степень огнестойкости здания: III

ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Основные технические данные

3.1. Площадь застройки - 116,20 м2
3.2. Общая площадь - 133,70 м2
3.3. Жилая площадь - 82,55 м2
3.4. Количество жителей - 6
3.5. Глубина дома - 10,00 м
3.6. Ширина дома - 8,40 м
3.8. Высота дома - 7,985 м
3.9. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую квалификацию.

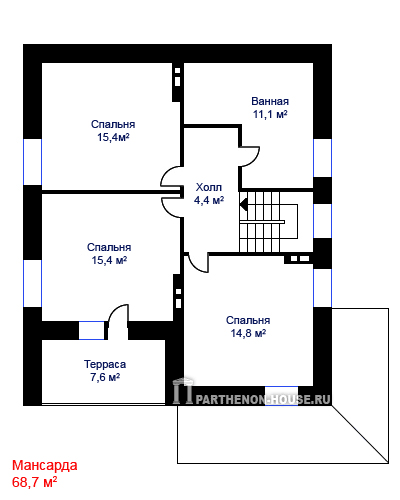

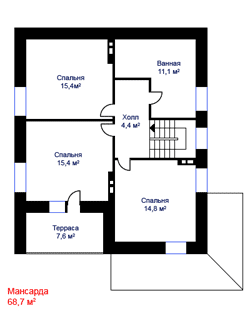

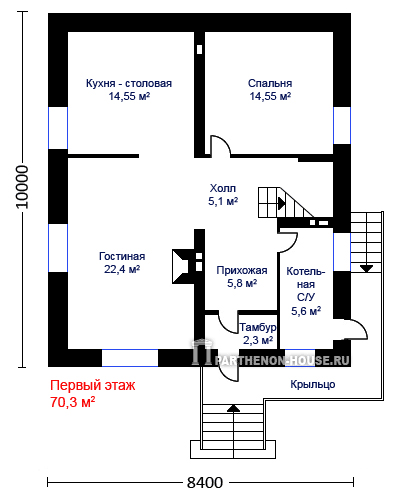

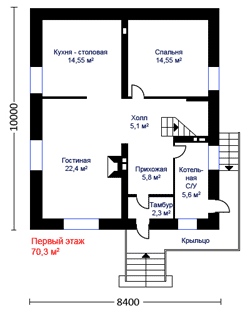

Первый этаж проекта дома КА 133-7 Мансарда проекта дома КА 133-7

4. Указания по производству работ

1. При производстве кладочных работ вести строгий контроль за вертикальными и горизонтальными уровнями.
2. Неукоснительно соблюдать технологию укладки кирпича, следуя указаниям производителя.
3. Вокруг здания предусмотреть отмостку из бетона толщиной 80 мм, на ширину не менее 1 м, с уклоном 0.05 от дома.
6. Строго соблюдать технику безопасности на строительной площадке.

ВАЖНО: Проект разработан для строительства при положительных температурах наружного воздуха. Строительные работы в зимнее время должны производиться с соблюдением требований СНиП 3.03.01-87. "Несущие и ограждающие конструкции".

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1.Конструктивные решения

1.1. Фундаменты - забивные сваи.
1.2. Цоколь - из красного полнотелого кирпича.
1.3. Наружные стены - толщина 510 мм. из силикатного кирпича + 50 мм. (утеплитель) с последующей штукатуркой и покраской.
1.4. Внутренние конструкционные стены - из силикатного кирпича, толщина стен 380 мм.
1.5. Перекрытия - сборные железобетонные.br> 1.7. Перемычки - сборные железобетонные.
1.8. Перегородки - силикатный кирпич, в санузлах - красный кирпич, толщина 120 мм.
1.9. Конструкция крыши - вентилируемая, покрытие - металлочерепица.

2. Отделка дома

2.1. Фасад - штукатурка + покраска.
2.2. Деревянные элементы крыши - защитить антисептиком от грибков, плесени и пожара.
2.5. Покрытие крыши - металлочерепица.
2.5. Оконные блоки - пластиковые.

3. Конечные примечания

3.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
3.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
