Лучший проект месяца. Февраль 2019г. Дом с мансардой ЯГ 164-9.

Проект комфортабельного дома с мансардным этажом в технологии строительства из газобетонных блоков. Вы можете купить этот проект, а можете подобрать другой вариант из большого количества других вариантов, в том числе с гаражом или навесом для автомобиля.

I. Проект дома из газобетона и с мансардой ЯГ 164-9 - общие данные

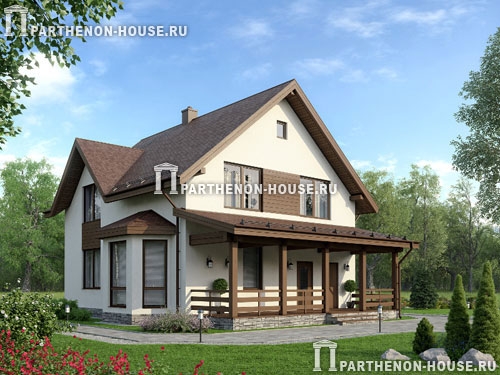

Дом ЯГ 164-9

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

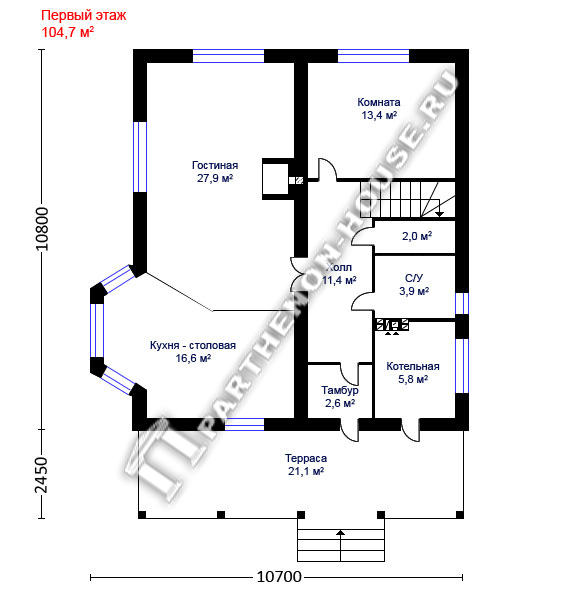

1 этаж Проект дома ЯГ 164-9 Мансарда дома ЯГ 164-9
Купить проектную документацию ЯГ 164-9 >>

Примерная стоимость материалов на строительство теплового контура (коробка здания) коттеджа ЯГ 164-9

Строительство: из газобетонных блоков
(Цены: февраль 2019 года)
Наименование Стоимость
(материалы)
руб.
1 Стоимость материалов на строительство коробки здания (фундамент, стены, вент. каналы, крыша, кровля) 2 443 000.00
2 Стоимость общестроительных работ (земляные работы, устройство фундамента, кладка стен, перегородок, вент. каналов, устройство перекрытий, крыша и кровля дома) 1 800 000.00
-- ИТОГО* 4 243 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам февраля 2019 года.
*Общая площадь = 165,00 м2, ориентировочная расчетная стоимость строительства 1 м2 коробки здания с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, мансардной крышей и кровлей с чистовым покрытием мягкой черепицей, утепленным фасадом и наружной отделкой составит не менее 25 715,00 руб.

1. Техническое описание проект дома из газобетона ЯГ 164-9

Проектная документация жилого дома разработана для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проектная документация разработана для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели проекта дома с мансардой ЯГ 164-9

Наименование Ед.изм. Количество
Площадь застройки кв.м. 133.30
Общая площадь кв.м. 165.50
Площадь террас, крыльца кв.м. 22.50
Площадь помещений кв.м. 158.80
Жилая площадь кв.м. 106.60
Строительный объем здания куб.м. 986.40
Высота помещений 1 этажа м. 2.930
Высота помещений в мансарде м. от 1.991 м до 2.920 м
Высота дома в коньке от уровня земли м. 10.265
Блоки газобетона 625х250х400 мм. куб.м. 103.70
Блоки газобетона 625х250х100 мм. куб.м. 3.20
Площадь штукатурки каменной (цоколь). кв.м. 20.20
Площадь обшивки вагонкой. кв.м. 13.10
Площадь штукатурки фасада. кв.м. 210.40
Утеплитель минераловатный для перекрытий и мансарды толщиной 200 мм. кв.м. 191.00
Утеплитель минераловатный фасадный для стен толщиной 70 мм. кв.м. 223.50
Площадь кровли. кв.м. 227.40
Бетон В20. куб.м. 52.00
Бетон В7.5. куб.м. 10.50

5. Материалы для фундамента, стен и кровли проекта коттеджа ЯГ 164-9

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б.
5.3. Наружные стены - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе + утеплитель 70 мм из минватных фасадных плит.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: блоки газобетона 100 мм, мансардный этаж - каркасные обшивные 130 мм.
5.6. Перекрытия: деревянные балки.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: мансардная, покрытие – мягкая черепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены – тонкослойная штукатурка «мокрого типа» по утепленному основанию.

Варианты проекта дома с гаражом и мансардой ЯГ 164-9

проект дома проект дома проект дома
Проект дома ЯГ 193-6
Проект дома ЯГ 171-0-1
Проект дома ЯГ 179-4
проект дома проект дома проект дома
Проект дома ЯГ 173-5
Проект дома ЯГ 192-2
Проект дома ЯГ 302-2

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Предлагаем ознакомиться:
- Качество строительства дома. >>>
- Газобетон. Правда и вымысел. >>>
- Проекты домов из пеноблока, газобетона >>>
- Стоимость строительства дома из пеноблоков, газобетона >>>
- Технология строительства дома из газобетона >>>
- Строительство из газобетона - конструктивные узлы >>>
- Видео-строительство дома из газобетона >>>
- Видео-утепление и штукатурка дома из газобетона >>>
