Лучший проект месяца. Декабрь 2018г. Проект дома с мансардой ЯГ 117-3.

Проект дома с жилой мансардой для строительства на небольшом и узком участке. Дом для постоянной жизни за городом семьи из 4 человек.
На первом этаже располагаются – тамбур, холл, кладовая, сан.узел, кухня, гостиная, топочная. На мансардном этаже – три спальни, холл, ванная.

I. Проект дома с мансардой ЯГ 117-3 - общие данные

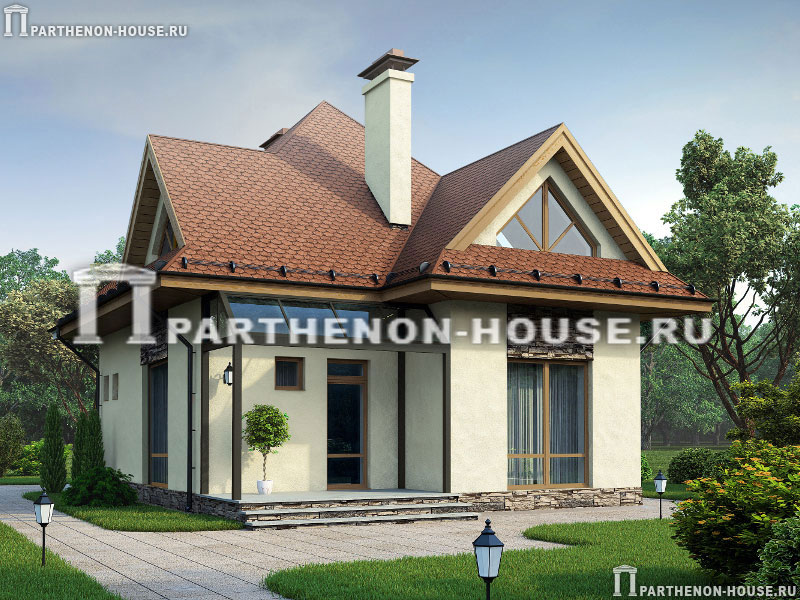

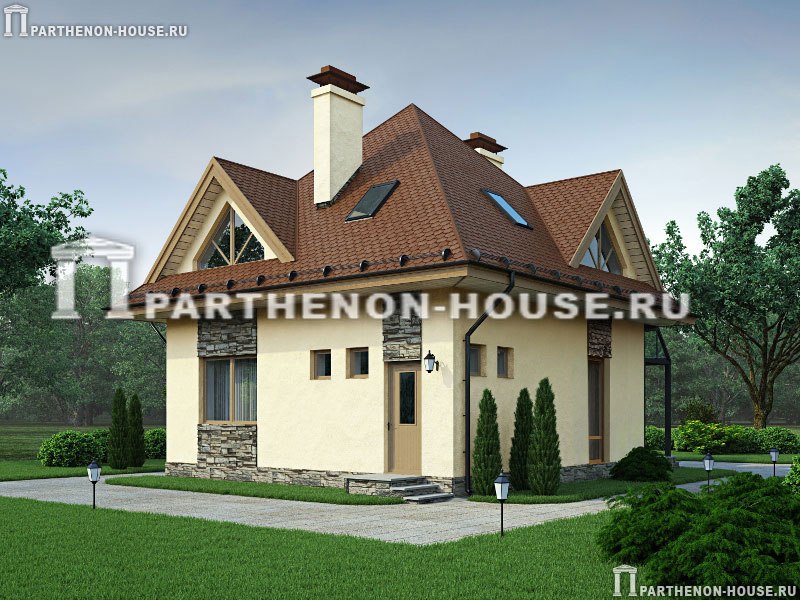

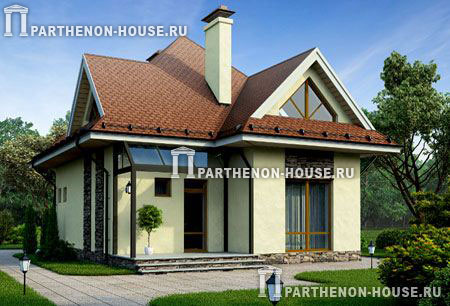

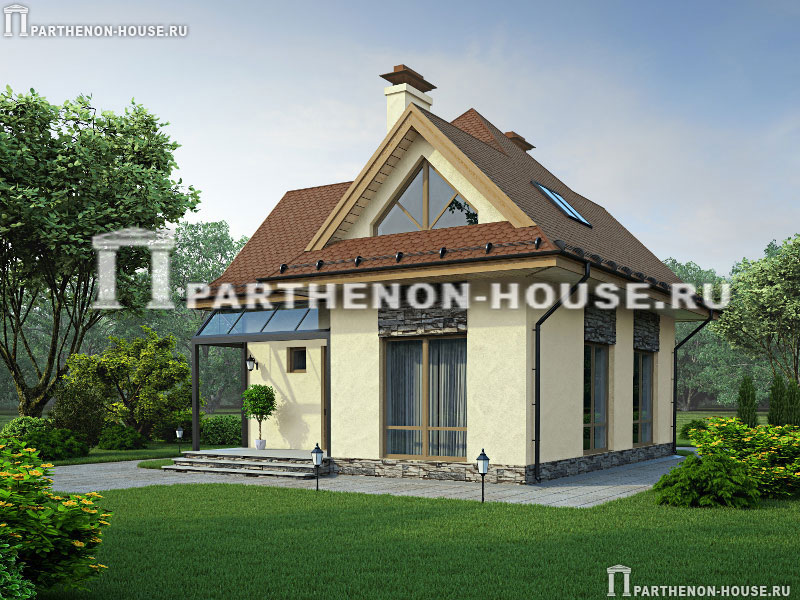

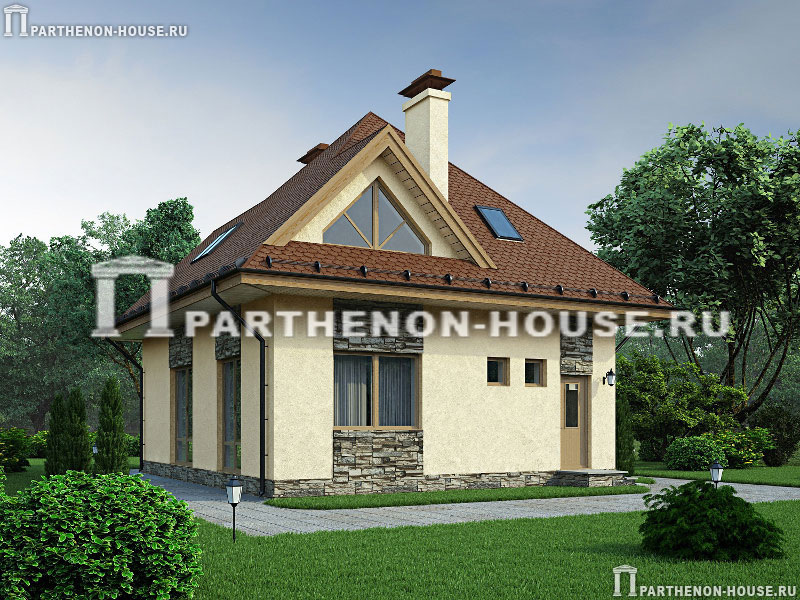

Дом ЯГ 117-3

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

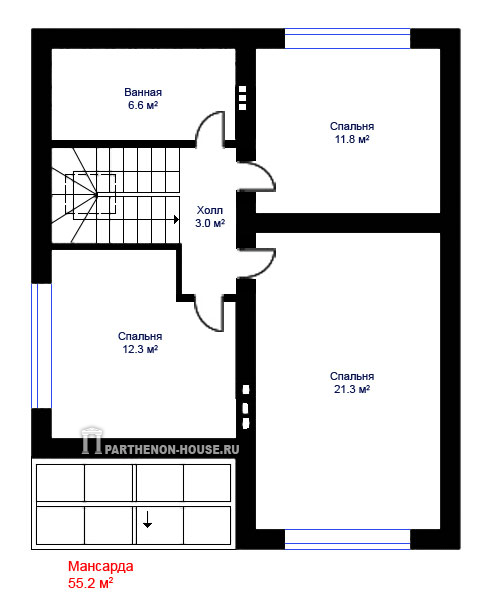

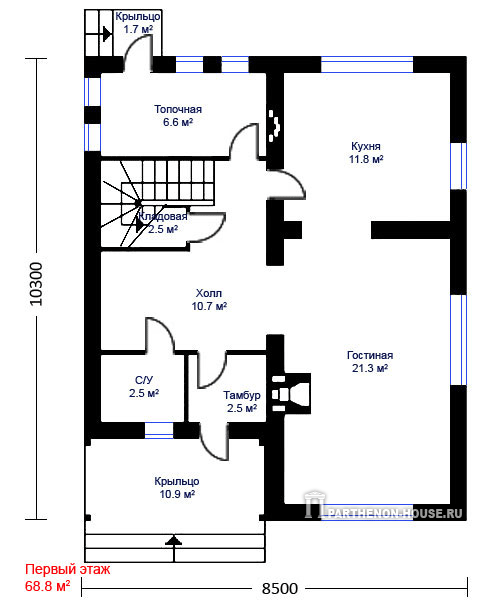

1 этаж Проект дома ЯГ 117-3 Второй этаж дома ЯГ 117-3

Примерная стоимость строительства теплового контура (коробка здания) дома ЯГ 117-3

Строительство: из газобетонных блоков
(Цены: декабрь 2018 года)
Наименование Стоимость
(материалы)
руб.
1 Стоимость материалов на строительство коробки здания (фундамент, стены, вент. каналы, крыша, кровля) 1 500 000.00
2 Стоимость общестроительных работ (земляные работы, устройство фундамента, кладка стен, перегородок, вент. каналов, устройство перекрытий, крыша и кровля дома) 900 000.00
-- ИТОГО* от 2 400 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам декабря 2018 года.
*Общая площадь = 119,50 м2 (без террасы и крыльца), ориентировочная расчетная стоимость строительства 1 м2 коробки здания с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, фасадом отделанным штукатуркой, мансардной утепленной крышей, окнами и кровлей с чистовым покрытием металлочерепицей составит не менее 20 100,00 руб.

1. Техническое описание проект дома из газобетона ЯГ 117-3

Проектная документация жилого дома разработана для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.
Есть дополнительные разделы по отоплению, водоснабжению и канализации.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проектная документация разработана для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели проекта дома с гаражом и мансардой ЯГ 117-3

Наименование Ед.изм. Количество
Площадь застройки кв.м. 93.00
Площадь помещений кв.м. 116.50
Общая площадь дома кв.м. 119.50
Площадь крылец кв.м. 10.20
Жилая площадь кв.м. 70.90
Строительный объем здания куб.м. 669.60
Высота помещений 1 этажа м. 2.850
Высота помещений в мансарде м. от 1.541 м до 3.070 м
Высота дома в коньке от уровня земли м. 9.350
Блоки газобетона(объем кладки) толщиной 400 мм. для наружных несущих стен. куб.м. 58.40
Блоки газобетона(объем кладки) толщиной 100 мм для перегородок. куб.м. 2.30
Камень искусственный. кв.м. 26.20
Штукатурка минеральная фасадная. кв.м. 112.10
Площадь кровли. кв.м. 155.00
Бетон В20. куб.м. 30.00
Бетон В7.5. куб.м. 7.30
Песчано-гравийная смесь. куб.м. 44.50

5. Материалы для фундамента, стен и кровли проекта дома ЯГ 117-3

5.1. Фундамент - монолитная ж/б плита.
5.2. Наружные и внутренние несущие стены - толщиной 400 мм. из газобетонных блоков.
5.3. Перегородки: блоки газобетона 100 мм на первом этаже, на мансардном этаже – каркасные обшивные – 130 мм.
5.4. Перекрытия: деревянные балки.
5.5. Конструкция крыши и кровля: мансардная, покрытие – гибкая черепица.
5.6. Наружная отделка: цоколь - облицовка камнем, стены – штукатурка.
5.7. Междуэтажная лестница – деревянная.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
