Лучший проект месяца. Июнь 2018г. Проект двухэтажного дома в стиле Райта ПА-1957Б.

ПА-1957Б - это дом из газобетонных блоков, с облицованными кирпичом фасадами и с крышей покрытой мягкой черепицей. В этом проекте легко прослеживаются внешние архитектурные линии и внутренние планировочные и компоновочные решения характерные для стиля Райта. На первом этаже, в правом крыле здания, находится большое открытое пространство, условно разделенное на столовую, гостиную и кухню. В центральной зоне находятся помещения общего назначения. К ним относятся входной тамбур, санузел, холл и гардеробная. В левом крыле здания расположились технические помещения, это бойлерная-котельная и гараж. На втором этаже находятся три больших спальных комнаты, рабочий кабинет, крытый балкон, холл и два раздельных санузла. Дом для постоянной жизни семьи из 5 человек.

I. Проект двухэтажного дома в стиле Райта ПА-1957Б - общие данные

Дом ПА-1957Б

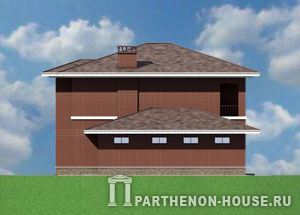

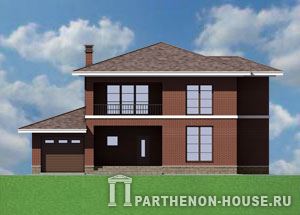

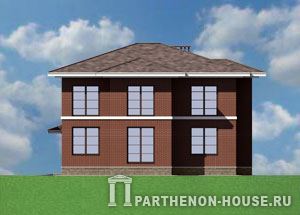

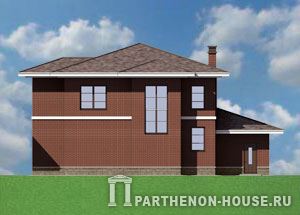

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

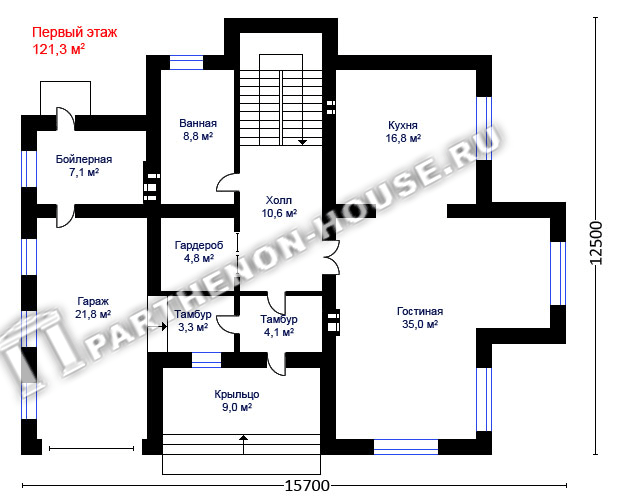

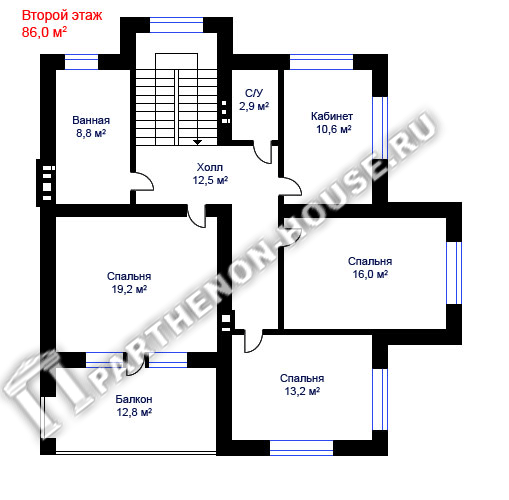

1 этаж Проект дома ПА-1957Б Второй этаж дома ПА-1957Б
Купить проектную документацию ПА-1957Б >>

Примерная стоимость материалов на строительство теплового контура (коробка здания) дома ПА-1957Б

Строительство: из газобетонных блоков
(Цены: июнь 2018 года)
Наименование Стоимость
(материалы)
руб.
1 Стоимость материалов на строительство коробки здания (фундамент, стены, вент. каналы, крыша, кровля) 2 740 000.00
2 Стоимость общестроительных работ (земляные работы, устройство фундамента, кладка стен, перегородок, вент. каналов, устройство перекрытий, крыша и кровля дома) 2 200 000.00
3 Механизация (экскаватор, кран-манипулятор, автокран, бетононасос) 280 000.00
4 Накладные и сопутствующие расходы 400 000.00
-- ИТОГО* 5 620 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам июня 2018 года.
*Общая площадь = 200,96 м2, ориентировочная расчетная стоимость строительства 1 м2 коробки здания с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, фасадом облицованным камнем и кирпичом, чердачной крышей, окнами и кровлей с чистовым покрытием мягкой черепицей составит не менее 27 965,00 руб.

1. Техническое описание проект дома из газобетона ПА-1957Б

Проектная документация жилого дома разработана для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проектная документация разработана для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели проекта дома с гаражом и мансардой ПА-1957Б

Наименование Ед.изм. Количество
Площадь застройки кв.м. 192.45
Общая площадь кв.м. 258.20
Площадь террас, крыльца кв.м. 21.18
Жилая площадь кв.м. 93.91
Строительный объем здания куб.м. 1084.08
Высота помещений 1 этажа м. 3.020
Высота помещений 2 этажа м. 3.000 м
Высота дома в коньке от уровня земли м. 9.045
Блоки газобетона толщиной 400 мм. для наружных и внутренних несущих стен. куб.м. 165.85
Блоки газобетона толщиной 150 мм. для перегородок. куб.м. 11.46
Полнотелый кирпич М150 для вентканалов и колонн, простенка. куб.м. 10.88
Площадь облицовки камнем. кв.м. 28.13
Кирпич лицевой М100. куб.м. 39.62
Площадь кровли. кв.м. 258.20
Бетон кл. В20. куб.м. 75.20
Бетон кл. В7.5 куб.м. 21.60
Песок. куб.м. 104.30
Щебень. куб.м. 27.80
Плиты экструдированного пенополистирола. куб.м. 11.30

5. Материалы для фундамента, стен и кровли проекта дома ПА-1957Б

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б.
5.3. Наружные стены - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) с наружным утеплением минераловатными плитами 50 мм и облицовкой кирпичом 120 мм.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: блоки газобетона 150 мм.
5.6. Перекрытия: монолитные ж/б.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: чердачная, покрытие – мягкая черепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены – лицевой кирпич.

Варианты проекта дома ПА-1957Б

проект дома
Проект дома ПА-1957Г

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Предлагаем ознакомиться:
- Качество строительства дома. >>>
- Газобетон. Правда и вымысел. >>>
- Проекты домов из пеноблока, газобетона >>>
- Стоимость строительства дома из пеноблоков, газобетона >>>
- Технология строительства дома из газобетона >>>
- Строительство из газобетона - конструктивные узлы >>>
- Видео-строительство дома из газобетона >>>
- Видео-утепление и штукатурка дома из газобетона >>>
