Лучший проект месяца. Май 2018г. Проект дома из газобетона с мансардой и гаражом ЯГ 130-3.

Проект популярной серии коттеджей из газобетона с удивительно гармоничными фасадами и прекрасными планировками. Особенно удачно в этом коттедже исполнены планировки первого этажа. В правом крыле находится гостиная с кухней столовой, в центральной зоне расположилась еще одна жилая комната свободного назначения, холл с лестницей на мансарду, техническое помещение (котельная) и входной тамбур. В левом крыле здания пристроился гараж для парковки одного автомобиля. На втором, мансардном этаже, расположились три спальни, центральный холл и общий санузел. Проект компактного дома с пристроенным гаражом ЯГ 130-3 практичен еще тем, что при его строительстве не требуются дополнительные пространства для отдельно стоящего гаража, а стены из газобетона, позволяют получить энергоэффективное жилище. Мы считаем, и наши покупатели с этим согласны, что на сегодняшний день, это один из самых лучших проектов домов с гаражом в технологии строительства из газобетонных блоков. Вы можете купить этот проект дома из газобетона с гаражом, а можете подобрать другой вариант из большого количества других вариантов этой популярной серии домов и коттеджей с мансардой.

I. Лучший проект дома из газобетона с мансардой и гаражом ЯГ 130-3 - общие данные

ВНИМАНИЕ!
Вы можете ознакомиться с проектом ЯГ 130-3 в нашем офисе, оплатить и забрать его.

Купить проектную документацию ЯГ 130-3 ЯГ 130-3>>

Примерная стоимость материалов на строительство теплового контура (коробка здания) коттеджа ЯГ 130-3

Строительство: из газобетонных блоков
(Цены: май 2018 года)

№	Наименование	Стоимость (материалы) руб.
1	Стоимость материалов на строительство коробки здания (фундамент, стены, вент. каналы, крыша, кровля)	1 736 352.00
2	Стоимость общестроительных работ (земляные работы, устройство фундамента, кладка стен, перегородок, вент. каналов, устройство перекрытий, крыша и кровля дома)	1 670 000.00
3	Механизация (экскаватор, кран-манипулятор, автокран, бетононасос)	240 000.00
4	Накладные и сопутствующие расходы	350 000.00
--	ИТОГО*	4 006 352. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам мая 2018 года.
*Общая площадь = 129,00 м², ориентировочная расчетная стоимость строительства 1 м² коробки здания с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, мансардной крышей и кровлей с чистовым покрытием мягкой черепицей составит не менее 31 007,00 руб.

1. Техническое описание проект дома из газобетона ЯГ 130-3

Проектная документация жилого дома разработана для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел

Общие данные по проекту.

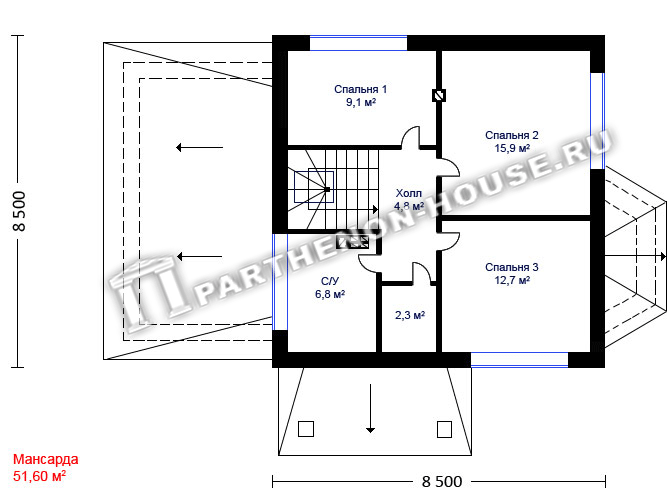

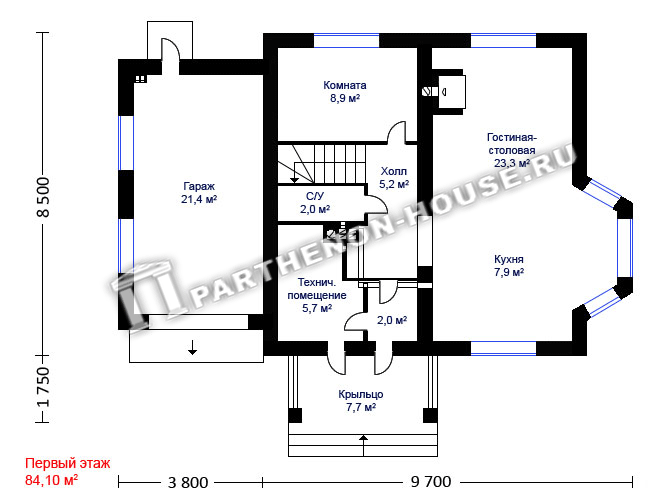

Поэтажные планы.

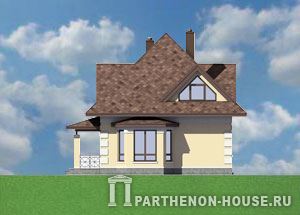

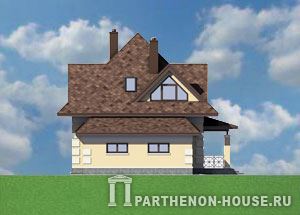

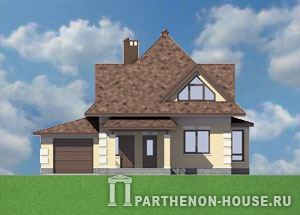

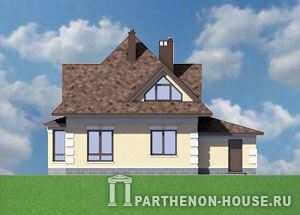

Фасады.

Основные разрезы.

Планы перекрытий этажей.

Планы стропил.

Основные конструктивные узлы.

Спецификация на применяемые материалы и их объемы.

Фундаменты.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проектная документация разработана для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели проекта дома с гаражом и мансардой ЯГ 130-3

Наименование	Ед.изм.	Количество
Площадь застройки	кв.м.	117.20
Общая площадь	кв.м.	129.00
Площадь террас, крыльца	кв.м.	8.90
Площадь помещений	кв.м.	126.30
Жилая площадь	кв.м.	69.90
Строительный объем здания	куб.м.	662.60
Высота помещений 1 этажа	м.	2.850
Высота помещений в мансарде	м.	от 1.020 м до 2.870 м
Высота дома в коньке от уровня земли	м.	9.260
Блоки газобетона толщиной 400 мм.	куб.м.	60.00
Блоки газобетона толщиной 100 мм.	куб.м.	2.20
Кирпич красный полнотелый.	шт.	1160.00
Штукатурка минеральная фасадная.	кв.м.	125.00
Штукатурка каменная.	кв.м.	16.90
Гибкая черепица.	кв.м.	176.00
Бетон В20.	куб.м.	33.00
Бетон В7.5.	куб.м.	9.00
Песчано-гравийная смесь.	куб.м.	52.70

5. Материалы для фундамента, стен и кровли проекта коттеджа ЯГ 130-3

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б.
5.3. Наружные стены - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: блоки газобетона 100 мм, мансардный этаж - каркасные обшивные 130 мм.
5.6. Перекрытия: деревянные балки.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: мансардная, покрытие – мягкая черепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены – штукатурка.
