Проект месяца декабрь 2016 г. Проект дома из газобетона ПА-170Г

Проект загородного дома с жилой мансардой в технологии строительства из блоков газобетона. Проект дома в европейском стиле с комфортабельными внутренними планировочными решениями и оригинальными конструкциями. Отделка фасада дома выполнена в в контрастных оттенках, которые гармонично сочетаются с темно-коричневой черепицей, а остроконечная крыша и мансардные окна придают дому особую изящность и легкость. Планировки первого этажа идеальны для дневного и вечернего время провождения. Хозяевам дома придется по вкусу большая светлая гостиная. Кухня частично объединена с гостиной и имеет отдельный выход на террасу. На этаже имеются помещения технического и бытового назначения: бойлерная, гардеробная, кладовая и большая ванная. Мансардный этаж - это традиционная ночная зона для отдыха и сна. Здесь располагаются четыре спальни (одна с балконом), для которых предусмотрена большая общая ванная, она настолько большая, что может вместить в себя даже джакузи. Все помещения изолированы и имеют общий холл.

I. ПРОЕКТ ДОМА ПА-170Г- ОБЩИЕ ДАННЫЕ

Проект дома ПА-170Г

ВНИМАНИЕ!
Вы можете ознакомиться с проектом ПА-170Г в нашем офисе, оплатить и забрать его.

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

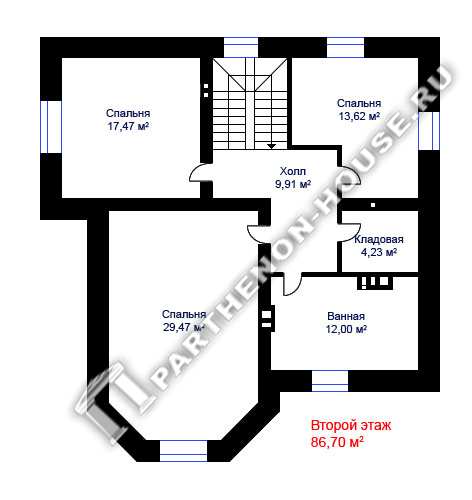

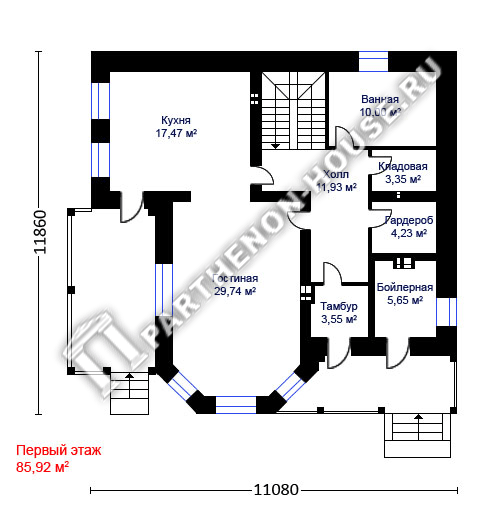

Первый этаж проекта дома ПА-170Г Второй этаж проекта дома ПА-170Г
Купить проект дома ПА-170Г>>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-170Г

Строительство: из газобетонных блоков
(Цены: декабрь 2016 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя дома (железобетонные монолитные конструкции.) от 900 000.00
2 Устройство перекрытий (стяжка монолитная по грунту, междуэтажное монолитное железобетонное перекрытие). от 300 000.00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) от 70 000.00
4 Возведение несущих наружных и внутренних стен, перегородок из газобетонных блоков (с устройством перемычек дверных и оконных проемов). от 500 000.00
5 Облицовка фасада дома кирпичом и камнем. от 200 000.00
6 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, утепление, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 650 000.00
7 Окна ПВХ с двойным стеклопакетом. от 200 000.00
8 Входные двери (2-и металлические и 1-а террасная). от 100 000.00
-- ИТОГО* от 2 920 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам декабря 2016 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома, входных площадок.
*Общая площадь = 170,01 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, облицованным камнем цоколем, лицевым кирпичом фасадом, утепленной мансардой и кровлей с чистовым покрытием металлочерепицей, окнами, входной дверью составит не менее 17 175,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 165.83
Общая площадь кв.м. 170.01
Жилая площадь кв.м. 85.82
Строительный объем здания куб.м. 1688.15
Высота помещений 1 этажа м. 3.040
Высота помещений 2 этажа м. 3.000
Высота дома в коньке от уровня земли м. 10.580
Блоки газобетона толщиной 400 мм для наружных и внутренних несущих стен. куб.м. 116.86
Блоки газобетона толщиной 150 мм для перегородок. куб.м. 10.78
Полнотелый кирпич М150 для вентканалов, колонн. куб.м. 36.74
Лицевой кирпич М100 для наружной отделки. куб.м. 26.88
Площадь облицовки камнем. кв.м. 37.39
Площадь кровли. кв.м. 278.81
Бетон В20. куб.м. 75.00
Бетон В7.5. куб.м. 19.20
Песок. куб.м. 125.00
Экструдированный пенополистирол. куб.м. 10.00

5. Материалы для фундамента, стен и кровли

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б, высотой 610 мм.
5.3. Наружные стены дома - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе с наружным утеплением минераловатными плитами и облицованными лицевым кирпичом М150 толщиной 130 мм.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: толщиной 150 мм. из газобетонных блоков.
5.6. Перекрытия дома: монолитные ж/б.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: мансардная, покрытие - металлочерепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены – лицевой кирпич.

Варианты проекта дома ПА-170Г

проект дома проект дома проект дома
Проект дома ПА-1533П
Проект дома ПА-225К
Проект дома ПА-170П
проект дома проект дома
Проект дома ПА-1739П
Проект дома ПА-182Д

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
