Проект месяца март 2016 г. Проект дома из блоков газобетона ПА-117Г.

Проект одноэтажного жилого дома из блоков газобетона с большой жилой площадью разработан для постоянной жизни за городом семьи из 4-5 человек. Дом создан по мотивам архитектурного стиля шале, что является его несомненным достоинством. Фасады дома, облицованные камнем, выглядят солидно и стильно. Дополнительным украшением дома являются декоративные колонны из дерева и оригинальная двускатная крыша, покрытая металлочерепицей. Терраса, укрытая крышей дома, прекрасное место отдыха для всей семьи и представьте, как приятно будет проводить время на ней всей семьей, дышать свежим воздухом и, закутавшись в плед, смотреть на звездное небо. Внутренняя планировка дома функциональна, практична и максимально адаптирована к нуждам всех жильцов дома. Попасть в дом можно через террасу, здесь вас ждет сначала небольшой тамбур, а за ним кухня-гостиная, перетекающая в общий холл. Очень удобно, что рядом с входом расположен санузел, это позволяет сразу помыть руки после входа в дом. Также в доме предусмотрен удобный вход с заднего крыльца. Крайне важно и то, что кухня-гостиная расположена в противоположном от спальных помещений крыле дома. Такая компоновка внутреннего пространства дома позволяет совершенно спокойно отдыхать одним членам семьи, в то время как другие бодрствуют или трапезничают.

I. ПРОЕКТ ДОМА ПА-117Г - ОБЩИЕ ДАННЫЕ

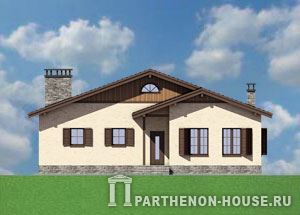

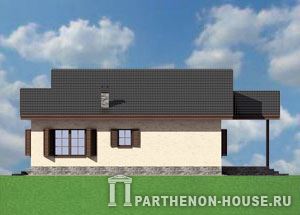

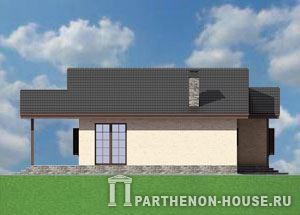

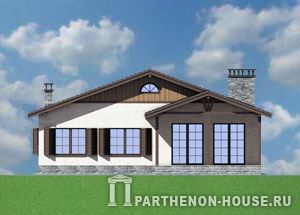

Проект дома ПА-117Г

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

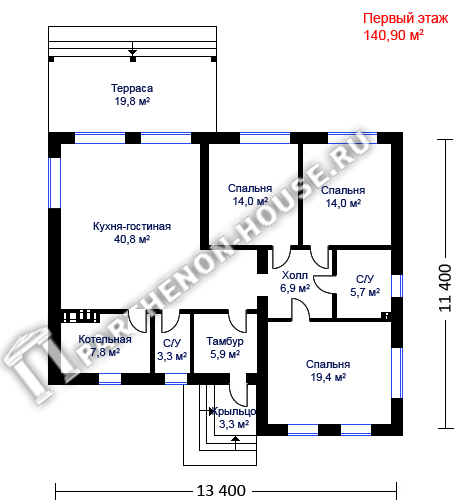

Первый этаж проекта дома ПА-117Г
Купить проект дома ПА-117Г >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-117Г

Строительство: из газобетонных блоков блоков
(Цены: март 2016 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя дома (железобетонные монолитные конструкции.) от 700 000. 00
2 Устройство стяжки монолитной ж/б по грунту . от 160 000. 00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) от 30 000. 00
4 Возведение несущих наружных и внутренних стен из газобетонных блоков(с утеплением, устройством перемычек дверных и оконных проемов). от 360 000. 00
5 Возведение перегородок (звукоизоляция, с устройством перемычек дверных). от 30 000. 00
6 Чердачное перекрытие (утепленное). от 130 000. 00
7 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 130 000. 00
8 Окна ПВХ с двойным стеклопакетом. от 100 000. 00
9 Входная дверь (металлическая). от 20 000. 00
-- ИТОГО* от 1 660 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам марта 2016 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций лестниц дома, входной площадки.
*Общая площадь = 115,76 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными стенами из газобетонных блоков с утеплением, внутренними несущими стенами из газобетонных блоков, перегородками каркасными, вент. каналами и дымоходами из кирпича, конструкцией монолитной стяжки по грунту, чердачным (утепленным) перекрытием, холодным чердаком, кровли с чистовым покрытием металлочерепицей, окнами, входной дверью составит не менее 14 360,00 руб.

1. Проект Дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 185.95
Общая площадь кв.м. 115.76
Жилая площадь кв.м. 47.40
Строительный объем здания куб.м. 806.37
Высота помещений м. 3.250
Высота дома в коньке от уровня земли м. 6.580
Блоки газобетона толщиной 400 мм для наружных и внутренних стен. куб.м. 77.25
Полнотелый кирпич на вент. каналы. куб.м. 5.18
Площадь облицовки камнем. кв.м. 30.48
Площадь кровли. кв.м. 233.61
Бетон В20. куб.м. 71.10
Бетон В7.5. куб.м. 20.20
Песок. куб.м. 104.00
Щебень. куб.м. 26.50
Экструдированный пенополистирол. куб.м. 10.50

5. Материалы стен и кровли

5.1. Наружные стены дома - толщиной 400 мм. из газобетонных блоков на тонкослойном клеевом растворе + наружное утепление минераловатными плитами 50 мм + клинкерная плитка.
5.2. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков на тонкослойном клеевом растворе.
5.3. Перегородки: каркасные.
5.4. Перекрытия дома: пол 1 этажа – конструкция утепленной монолитной стяжки по грунту, чердачное – утепленное по деревянным балкам.
5.5. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.6. Конструкция крыши и кровля: чердачная неутепленная, покрытие - металлочерепица.
5.7. Наружная отделка: цоколь - облицовка камнем, стены – клинкерная плитка, фасадные элементы декора.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Варианты проекта дома ПА-117Г

проект дома
Проект дома ПА-117П


Предлагаем ознакомиться:
- Качество строительства дома. >>>
- Газобетон. Правда и вымысел. >>>
- Проекты домов из пеноблока, газобетона >>>
- Стоимость строительства дома из пеноблоков, газобетона >>>
- Технология строительства дома из газобетона >>>
- Строительство из газобетона - конструктивные узлы >>>
- Видео-строительство дома из газобетона >>>
- Видео-утепление и штукатурка дома из газобетона >>>
