Проект месяца август 2015 г. Проект дома с мансардой ПА-172Г.

Проект дома с мансардой ПА-172Г спроектирован с учетом современных требований предъявляемых к качественному и комфортабельному загородному жилью. Проект дома из газобетона с просторной террасой. Дом двухэтажный, с мансардной двускатной кровлей. Характер фасадов дома формируется разнообразной фактурой материалов отделки. Особенным проект делают большие мансардные окна и деревянная обшивка на фасадах. Еще одной особенностью является каминная труба, выходящая на фасад и облицованная искусственным камнем. Таким образом, благодаря небольшим деталям традиционная форма приобретает черты современности. На первом этаже располагаются помещения гостевой группы. К ним относятся холл с лестницей на второй этаж, гостевая комната, гостиная, кухня-столовая и терраса, выход на которую осуществляется через гостиную. При входе проектом предусмотрен отдельный гардероб, а в гостиной имеется камин, который может собирать вокруг себя вечерами всю семью. На мансардном этаже размещаются четыре спальни, большой санузел. Две смежные спальни имеют выходы на общий балкон. Все помещения жилой зоны сгруппированы вокруг освещенного холла.

I. ПРОЕКТ ДОМА ПА-172Г- ОБЩИЕ ДАННЫЕ

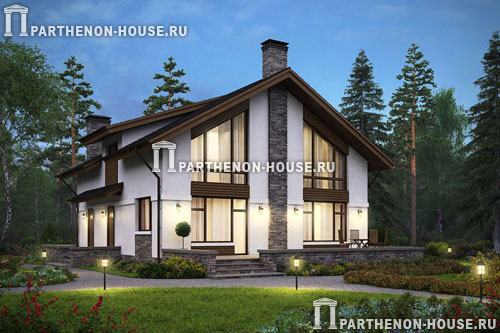

Проект дома ПА-172Г

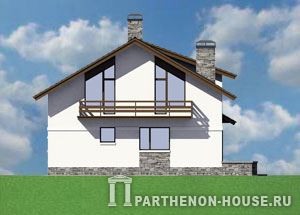

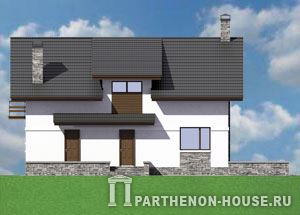

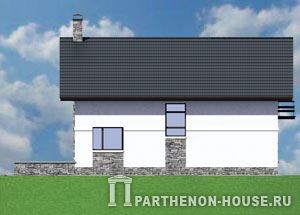

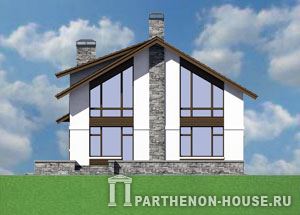

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

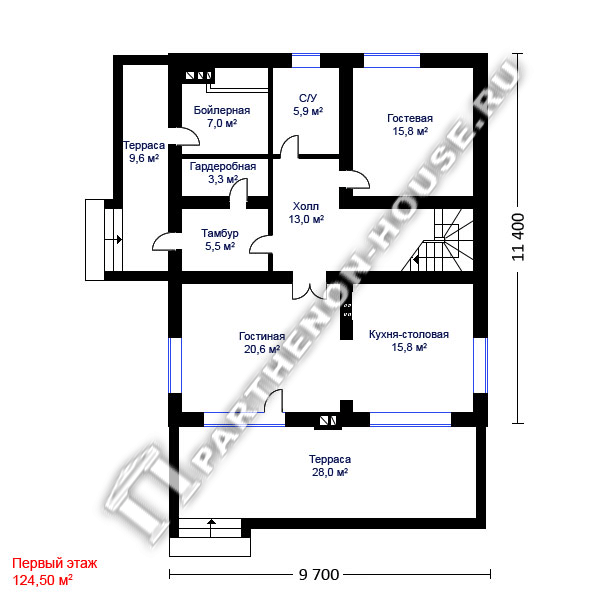

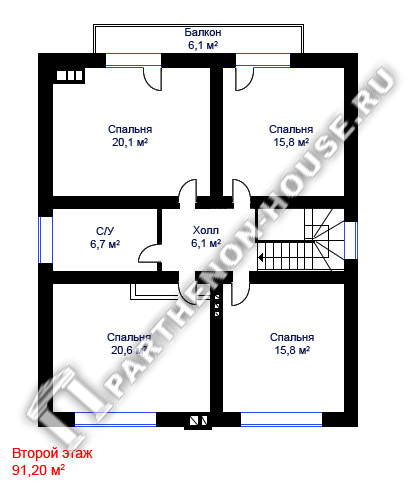

Первый этаж проекта дома ПА-172Г Второй этаж проекта дома ПА-172Г
Купить проект дома ПА-172Г>>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-172Г

Строительство: из газобетонных блоков
(Цены: август 2015 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента, цоколя (железобетонные монолитные конструкции.) от 800000.00
2 Устройство перекрытий (пол 1 этажа - монолитная бетонная стяжка по грунту, монолитное ж/б - между 1 и 2 этажом, чердачное - деревянное). от 400000.00
3 Кладка вент. каналов (полнотелый кирпич.) от 45000.00
4 Возведение несущих стен, перегородок из газобетонных блоков (с устройством анкерных ж/б поясов, перемычек дверных и оконных проемов). от 600000.00
5 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, утепление, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 250000.00
6 Окна ПВХ с двойным стеклопакетом. от 195000.00
7 Входные двери (металлическая, террасная). от 80000.00
-- ИТОГО* от 2 370 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам августа 2015 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома, входной площадки и террасы.
*Общая площадь = 173,46 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, утепленными чердачным перекрытием и кровлей с чистовым покрытием металлочерепицей, окнами, входной дверью составит не менее 13663,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 171.37
Общая площадь кв.м. 173.46
Жилая площадь кв.м. 108.91
Площадь террасы, крыльца, балкона кв.м. 43.69
Площадь кровли. кв.м. 189.88
Строительный объем здания куб.м. 930.54
Высота помещений 1 этажа м. 2.740
Высота помещений 2 этажа м. до 2,700
Высота дома в коньке от уровня земли м. 8.075
Блоки газобетона толщиной 400 мм. для наружных и внутренних стен. куб.м. 141.75
Блоки газобетона толщиной 150 мм. для перегородок. куб.м. 4.50
Полнотелый кирпич М150 для вент. каналов куб.м. 6.97
Площадь облицовки камнем. кв.м. 44.45
Площадь кровли. кв.м. 189.88
Бетон на фундаменты В20. куб.м. 69.00
Бетон на фундаменты В7.5. куб.м. 19.60
Песок. куб.м. 126.50
Утеплитель из экструдированного пенополистирола. куб.м. 9.50

5. Материалы для фундамента, стен и кровли

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б, высотой 460 мм.
5.3. Наружные стены дома - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе с наружным утеплением минераловатными плитами.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: толщиной 150 мм. из газобетонных блоков.
5.6. Перекрытия дома: монолитные ж/б.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: мансардная, покрытие - металлочерепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены - тонкослойная штукатурка "мокрого типа" и декоративный камень.

Варианты проекта дома ПА-172Г

проект дома проект дома проект дома
Проект дома ПА-173Г
Проект дома ПА-173П
Проект дома ПА-173Б

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Предлагаем ознакомиться:
- Качество строительства дома. >>>
- Газобетон. Правда и вымысел. >>>
- Проекты домов из пеноблока, газобетона >>>
- Стоимость строительства дома из пеноблоков, газобетона >>>
- Технология строительства дома из газобетона >>>
- Строительство из газобетона - конструктивные узлы >>>
- Видео-строительство дома из газобетона >>>
- Видео-утепление и штукатурка дома из газобетона >>>
