Проект месяца январь 2015 г. Проект дома с гаражом ПА-219Г.

Двухэтажный дом проекта ПА-219Г спроектирован с учетом современных требований предъявляемых к качественному и комфортабельному загородному жилью. В планировках дома кроме необходимых вспомогательных технических помещений, таких как котельная и кладовая, также имеется пристроенный гараж для парковки автомобиля, хранения инструментов и садового инвентаря. Жилая зона спроектирована таким образом, чтобы в доме могла свободно проживать семья из 5 человек. Среди особенностей этого проекта хочется отметить спроектированные помещения для сауны и душевой, просторную террасу, выходящую в сторону сада, а также укрытый от непогоды балкон на втором этаже дома со стороны центрального фасада.

I. ПРОЕКТ ДОМА ПА-219Г- ОБЩИЕ ДАННЫЕ

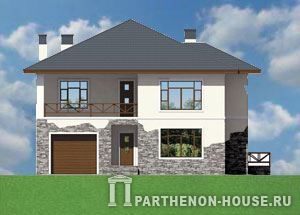

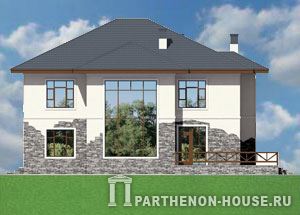

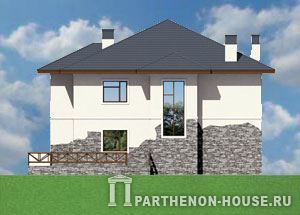

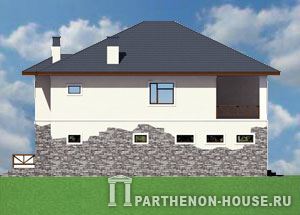

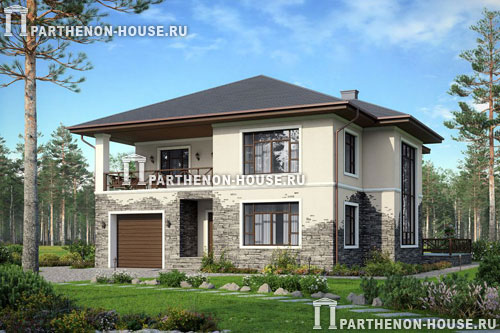

Проект дома ПА-219Г

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

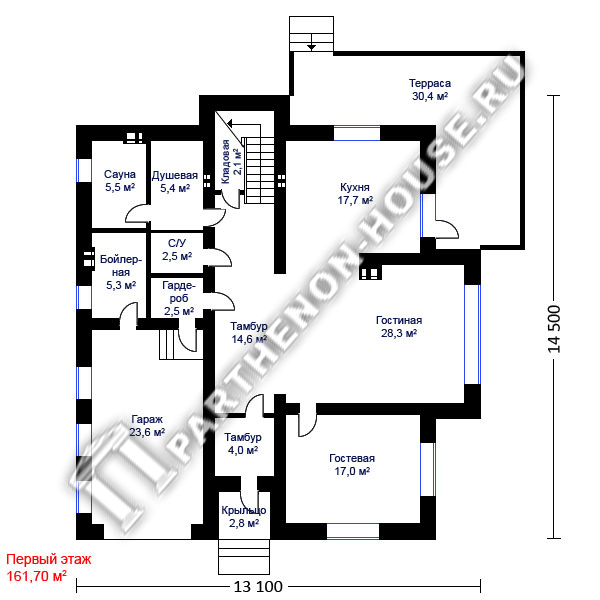

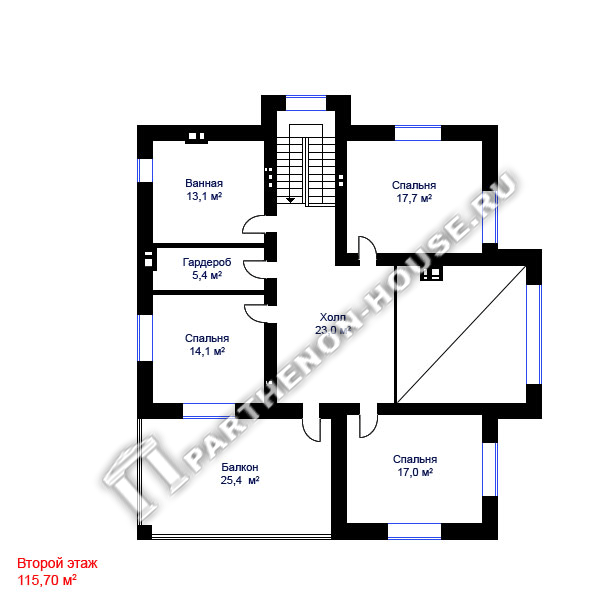

Первый этаж проекта дома ПА-219Г Второй этаж проекта дома ПА-219Г
Купить проект дома ПА-219Г>>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-219Г

Строительство: из газобетонных блоков
(Цены: январь 2015 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента, цоколя (железобетонные монолитные конструкции.) от 1020000.00
2 Устройство перекрытий (пол 1 этажа - монолитная бетонная стяжка по грунту, между 1 и 2 этажом, чердачное - монолитные ж/б). от 750000.00
3 Кладка вент. каналов и колонн (полнотелый кирпич.) от 250000.00
4 Возведение несущих стен, перегородок из газобетонных блоков (с устройством анкерных ж/б поясов, перемычек дверных и оконных проемов). от 950000.00
5 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). от 255000.00
6 Окна ПВХ с двойным стеклопакетом. от 260000.00
7 Входные двери (металлические). от 60000.00
-- ИТОГО* от 3 545 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам января 2015 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома, входной площадки и террасы.
*Общая площадь = 276,55 м2, (с балконом, террасой, крыльцом и гаражом) ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, утепленными чердачным перекрытием и кровлей с чистовым покрытием металлочерепицей, окнами, входной дверью составит не менее 12818,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 221.33
Общая площадь кв.м. 199.64
Жилая площадь кв.м. 97.12
Площадь террасы, крыльца, балкона, гаража кв.м. 76.91
Площадь кровли. кв.м. 264.79
Строительный объем здания куб.м. 2104.85
Высота помещений 1 этажа м. 2.940
Высота помещений 2 этажа м. 2.800
Высота дома в коньке от уровня земли м. 10.160
Блоки газобетона толщиной 400 мм. куб.м. 176.26
Блоки газобетона толщиной 150 мм. куб.м. 9.87
Полнотелый кирпич для вент. каналов и колонн. куб.м. 54.21
Площадь отделки камнем. кв.м. 138.08
Бетон В20. куб.м. 88.50
Бетон В7.5. куб.м. 25.00
Песок. куб.м. 160.00
Экструдированный пенополистирол. куб.м. 12.00

5. Материалы для фундамента, стен и кровли

5.1. Фундамент - монолитная ж/б плита.
5.2. Цоколь - из монолитного ж/б.
5.3. Наружные стены дома - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе с наружным утеплением минераловатными плитами толщиной 50 мм.
5.4. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.5. Перегородки: толщиной 150 мм. из газобетонных блоков.
5.6. Перекрытия дома: монолитные ж/б.
5.7. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.8. Конструкция крыши и кровля: чердачная, покрытие - металлочерепица.
5.9. Наружная отделка: цоколь - облицовка камнем, стены - тонкослойная штукатурка "мокрого типа" и декоративный камень.

Варианты проекта дома ПА-219Г

проект дома
Проект дома ПА-264К

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Предлагаем ознакомиться:
- Качество строительства дома. >>>
- Газобетон. Правда и вымысел. >>>
- Проекты домов из пеноблока, газобетона >>>
- Стоимость строительства дома из пеноблоков, газобетона >>>
- Технология строительства дома из газобетона >>>
- Строительство из газобетона - конструктивные узлы >>>
- Видео-строительство дома из газобетона >>>
- Видео-утепление и штукатурка дома из газобетона >>>
