Проект месяца июль 2014 г. Проект дома с подвалом ПА-216Г.

Проект дома ПА-216Г для строительства на небольших или узких участках земли. Многие проекты домов для узких участков спроектированы с небольшими, но все же компромиссными планировочными решениями, что отражается на качестве жизни в них. Но все это не относится к проекту ПА-216Г. Это полноценный загородный дом для комфортной круглогодичной жизни за городом семьи из 5 человек. На первом этаже полноценная гостиная, кухня и столовая. На этом же этаже есть гостевая жилая комната, сан. узел, гардеробная и просторная терраса в сторону сада. На втором этаже четыре спальные комнаты (каждая с выходом на балкон), сан. узел-ванная и даже небольшой холл. Все технические помещения вынесены в подвал. Это бойлерная и кладовые, но их можно использовать по усмотрению хозяев дома.

I. ПРОЕКТ ДОМА ПА-216Г - ОБЩИЕ ДАННЫЕ

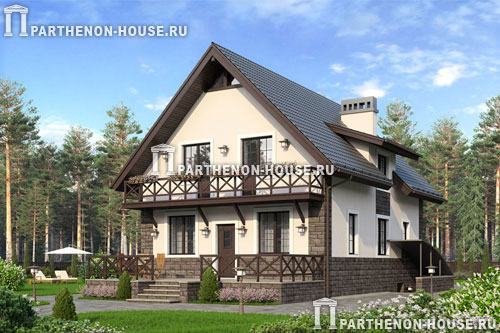

Проект дома ПА-216Г

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

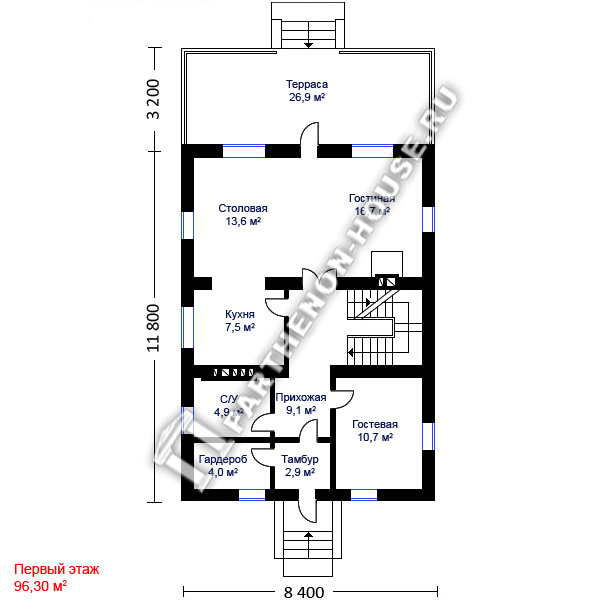

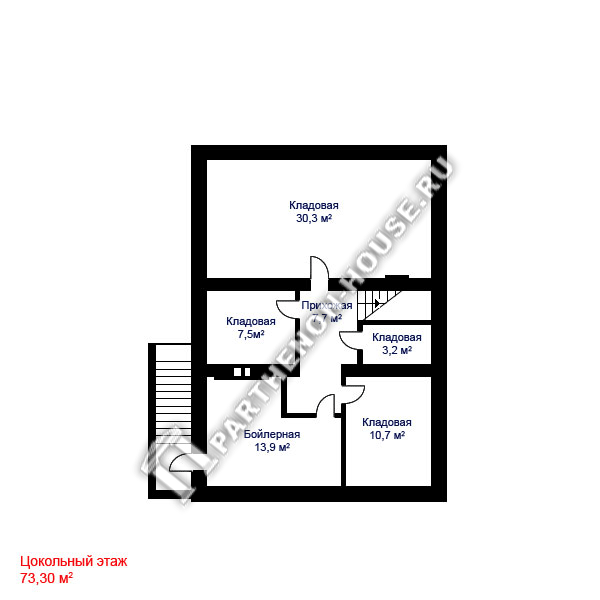

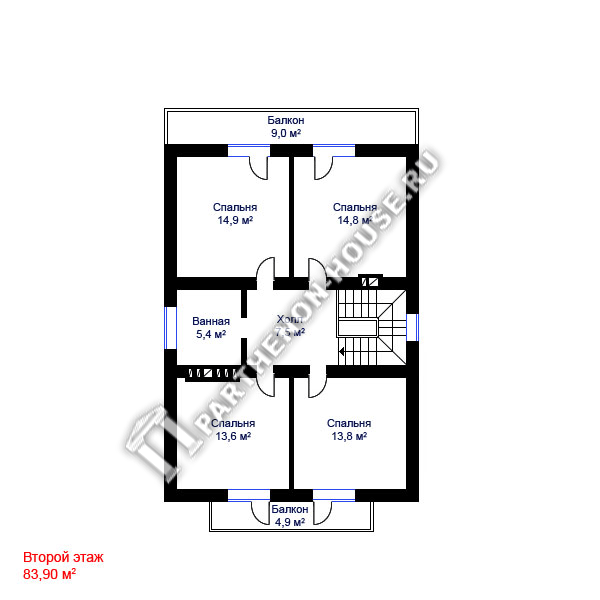

Подвал проекта дома ПА-216Г Первый этаж проекта дома ПА-216Г Второй этаж проекта дома ПА-216Г
Купить проект дома ПА-216Г >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-216Г

Строительство: из газобетонных блоков
(Цены: июль 2014 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение подвала (железобетонные монолитные конструкции.) 850000.00
2 Устройство перекрытий (между подвалом и 1 этажом - монолитное ж/б, между 1 и 2 этажом - по деревянным балкам). 205000.00
3 Кладка вент. каналов (полнотелый кирпич.) 58000.00
4 Возведение несущих стен, перегородок из газобетонных блоков (с устройством анкерных ж/б поясов, перемычек дверных и оконных проемов). 569083.00
5 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, теплоизоляция, паро-гидроизоляция, с чистовым покрытием металлочерепицей). 322000.00
6 Окна ПВХ с двойным стеклопакетом. от 180000.00
7 Входные двери (3-и металлических). от 60000.00
-- ИТОГО* от 2 244 083. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам июля 2014 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома, входной площадки и террасы.
*Общая площадь = 215,67 м2 (без террасы, балконов и крыльца), ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями подвала, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, утепленными чердачным перекрытием и кровлей с чистовым покрытием металлочерепицей, окнами, входными дверьми составит не менее 10405,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 133.87
Общая площадь кв.м. 215.67
Жилая площадь кв.м. 84.50
Площадь террасы, крыльца и балконов кв.м. 40.79
Площадь кровли. кв.м. 196.29
Строительный объем здания куб.м. 1522.15
Высота помещений в подвале м. 2.620
Высота помещений 1 этажа м. 2.780
Высота помещений 2 этажа м. от 2.500 до 3.500
Высота дома в коньке от уровня земли м. 9.635
Блоки газобетонные для наружных и внутренних стен 400 мм. куб.м. 125.97
Блоки газобетонные для перегородок 150 мм. куб.м. 13.48
Кирпич полнотелый М150 для вент.каналов. куб.м. 8.89
Камень облицовочный. кв.м. 38.04
Бетон класс В20. куб.м. 100.00

5. Материалы стен и кровли

5.1. Наружные стены дома - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе.
5.2. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.3. Перекрытия дома: между подвалом и 1 этажом - монолитное ж/б, между 1 и 2 этажом - по деревянным балкам.
5.4. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.5. Конструкция крыши и кровля: мансардная, покрытие - металлочерепица.
5.6. Наружная отделка: цоколь - облицовка камнем, стены - тонкослойная штукатурка "мокрого типа" и декоративный камень.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
