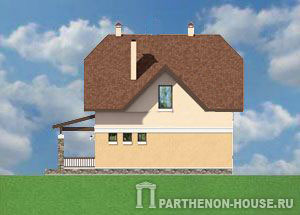

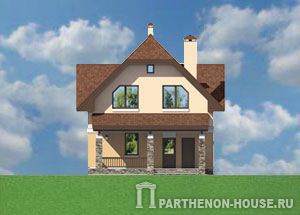

Проект месяца декабрь 2013 г. Проект дома с мансардой ЯГ 135-4.

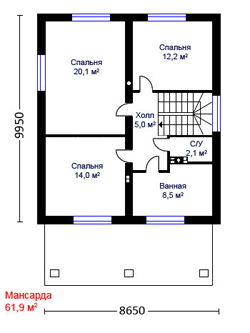

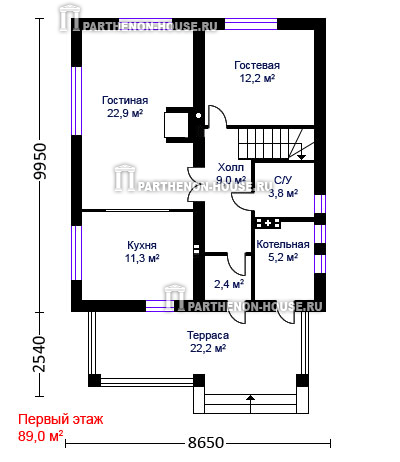

Проект загородного дома для строительства на узких участках в технологии строительства из газобетонных блоков. Среди особенностей проекта отметим большую террасу и гостевую комнату на первом этаже, а также три спальные комнаты на этаже жилой мансарды.

I. ПРОЕКТ ДОМА ЯГ 135-4 - ОБЩИЕ ДАННЫЕ

Купить проект дома ЯГ 135-4 >>

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Архитектурные решения.

Конструктивные решения.

Водопровод и канализация.

Электрооборудование и электроосвещение.

Система отопления.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Расчетная температура наружного воздуха: минус 26°С
- Снег: 180 кг/кв.м.
- Ветер: 30 кг/кв.м.
- Глубина промерзания грунтов: 1.40 м. от уровня земли.

4. Основные строительные показатели

Наименование	Ед.изм.	Количество
Площадь застройки	кв.м.	108.60
Площадь общая дома	кв.м.	132.50
Площадь помещений дома	кв.м.	125.90
Жилая площадь	кв.м.	81.40
Площадь террасы и балконов	кв.м.	22.20
Площадь эксплуатируемой кровли	кв.м.	174.10
Строительный объем здания	куб.м.	792.80
Высота помещений 1 этажа	м.	2.930
Высота помещений 2 этажа	м.	от 1.507 до 2.920
Высота дома от конька до уровня земли	м.	9.625
Блоки газобетона толщиной 375 мм.	куб.м.	84.50
Блоки газобетона толщиной 100 мм.	куб.м.	1.00
Бетон В20.	куб.м.	40.40
Бетон В7.5.	куб.м.	8.60
Песок.	куб.м.	62.70

5. Материалы стен и кровли

5.1. Конструкция фундаментов: мелкозаглубленная монолитная ж/б плита.
5.2. Наружные и внутренние несущие стены дома: толщиной 375 мм. из газобетонных блоков. рекомендуется произвести утепление наружных стен минераловатными фасадными плитами толщиной 50 мм. с последующей тонкослойной штукатуркой "мокрого типа" по щелочестойкой пластиковой сетке.

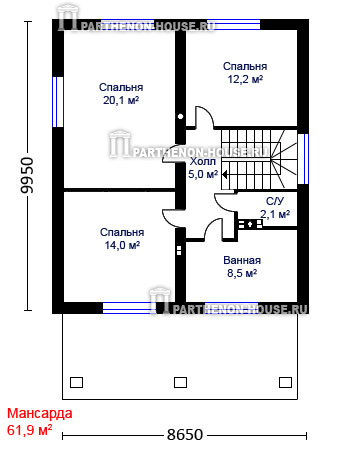

5.3. Перегородки: толщиной 100 мм. из газобетонных блоков на 1 этаже, на этаже мансарды - каркасные обшивные толщиной 130 мм. перегородка между котельной и лестничным холлом толщиной 120 мм. - из кирпича.

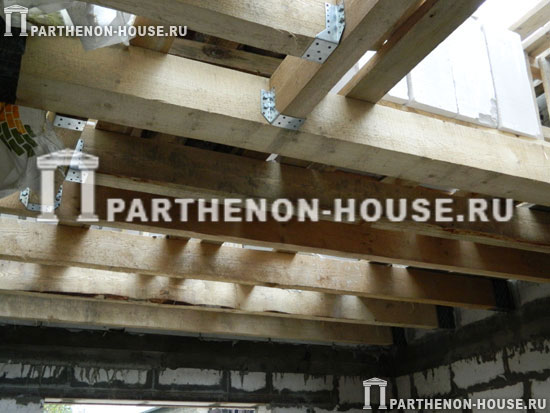

5.4. Перекрытия в доме: перекрытие цоколя - цементно-песчаная монолитная стяжка по утрамбованному и утепленному основанию. междуэтажное - дощатый накат по деревянным балкам.
5.4. Вент. каналы и дымоходы: из полнотелого кирпича М200.

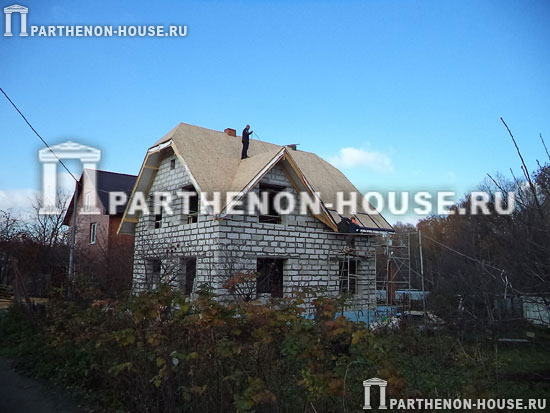

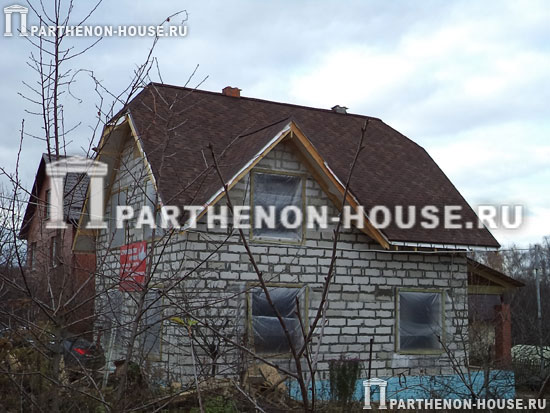

5.5. Конструкция крыши и кровли: скатная по деревянным стропилам, покрытие - битумная черепица.

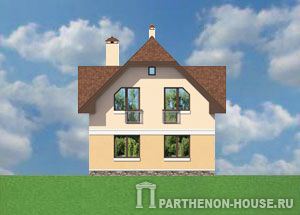

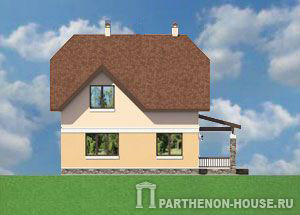

5.6. Наружная отделка: стены - штукатурка, окраска, цоколь - камень натуральный или искусственный..

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.

Варианты проекта дома ЯГ 135-4

Проект дома ЯГ 140-6

Проект дома ЯГ 154-7

Проект дома ЯГ 155-7

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ЯГ 135-4

Строительство: из газобетонных блоков
(Цены: декабрь 2013 года)

№	Наменование	Стоимость (материалы) руб.
1	Возведение фундамента и цоколя (железобетонные монолитные конструкции с учетом расходных материалов и материалов на опалубку, гидроизоляцию, утепления и пристенного дренажа фундамента, а также отсыпки фундамента).	531000.00
2	Возведение коробки дома (материал на кладку стен, вент. каналов, арм. поясов, колонн, перемычек, балок, перекрытия).	458580.00
3	Возведение крыши дома и кровли (материал на мауэрлаты, стропила, обрешетку, паро-гидроизоляция,теплоизоляция, антисептики, фанера, кровельный материал, крепеж)	от 325850.00
--	ИТОГО*	от 1 315 430. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам декабря 2013 года, без стоимости погрузочно-разгрузочных работ, накладных и транспортных расходов.
*Общая площадь = 132,50 м² (без балкона и крыльца), ориентировочная расчетная стоимость материалов на строительство 1 м² теплового закрытого контура дома с монолитными конструкциями утепленного фундамента, цоколя с дренажом и гидроизоляцией, несущего каркаса здания, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, междуэтажными перекрытиями, утепленной крышей с покрытием мягкой черепицей, без окон составит не менее 9965,00 руб.

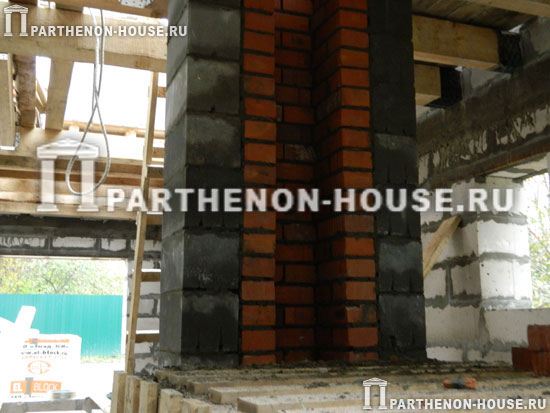

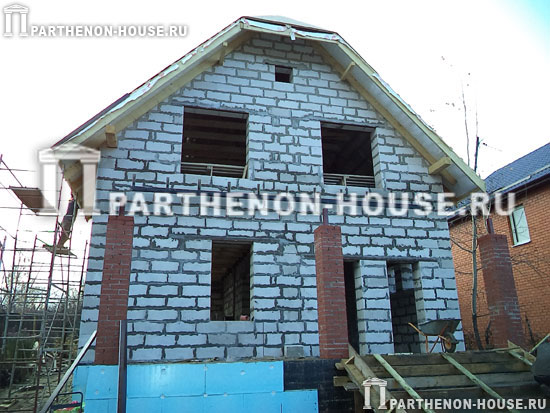

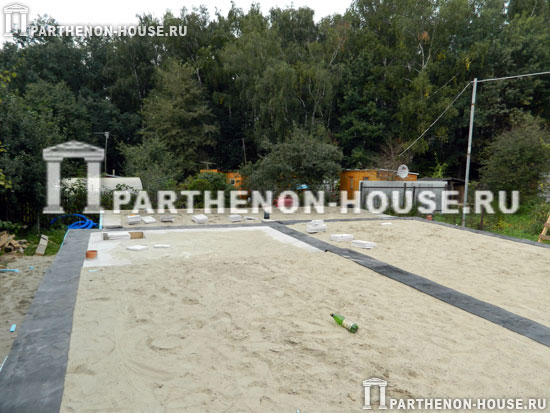

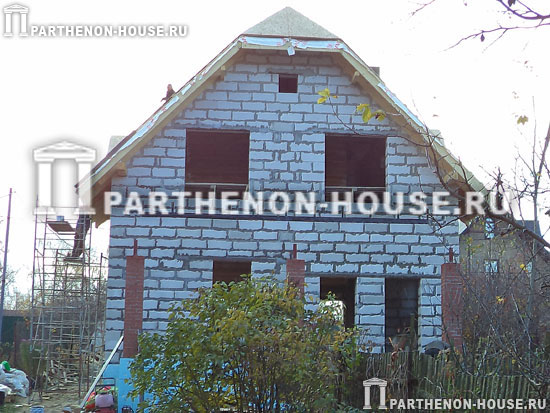

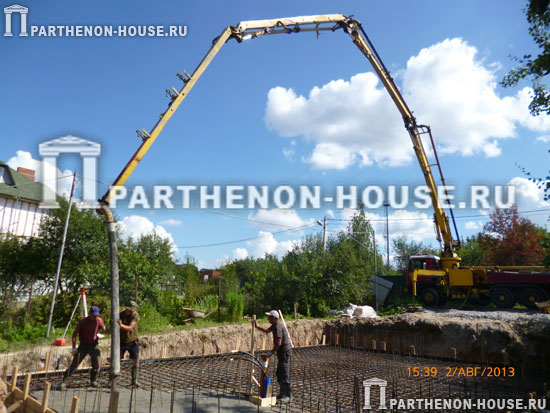

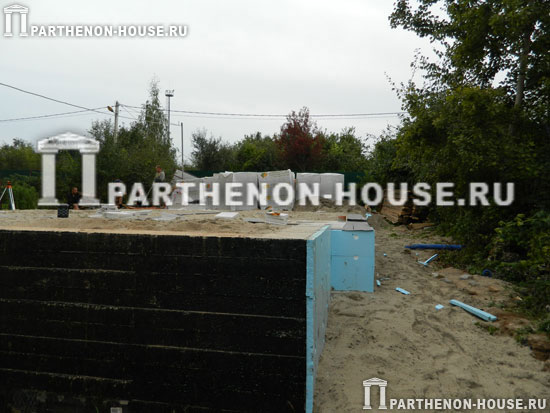

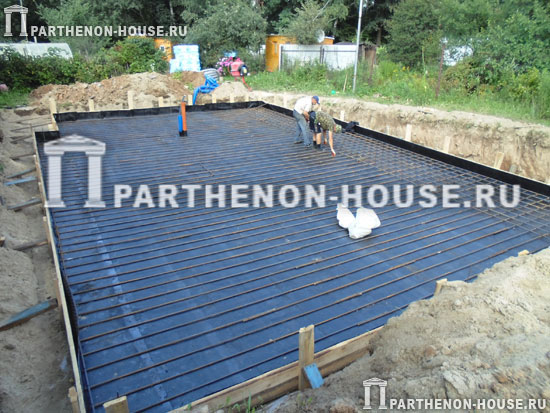

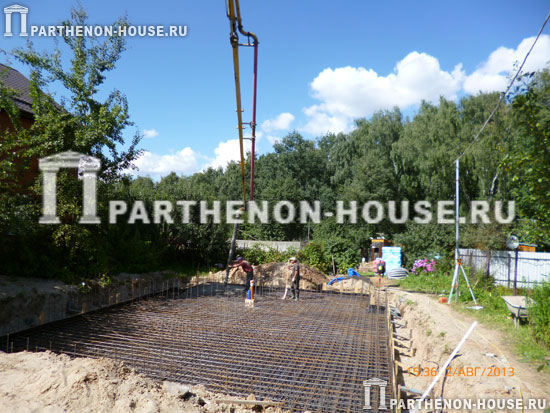

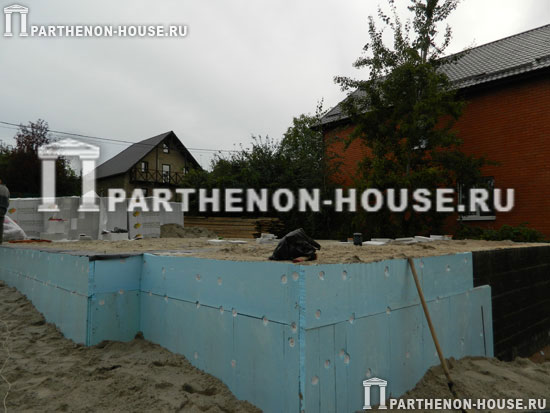

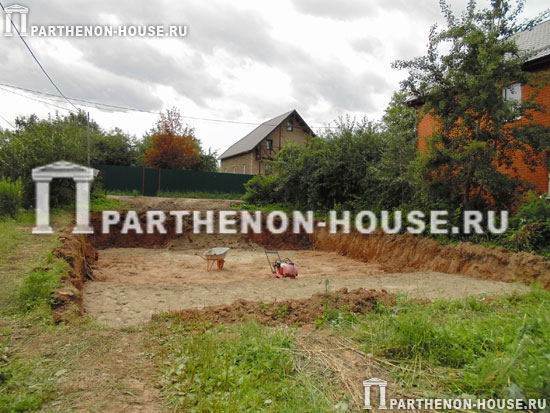

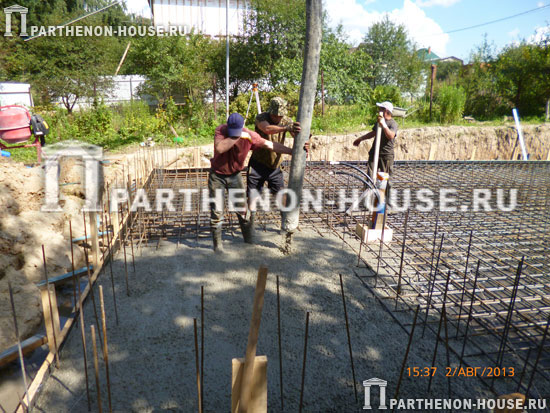

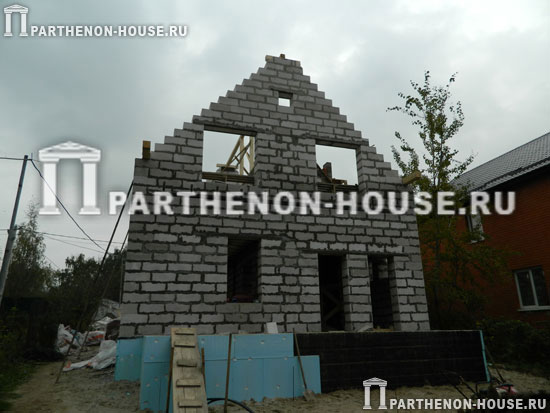

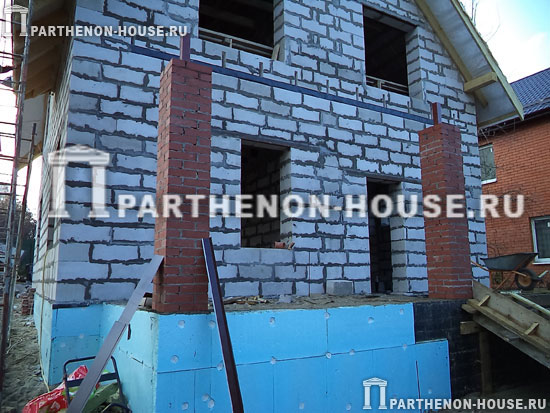

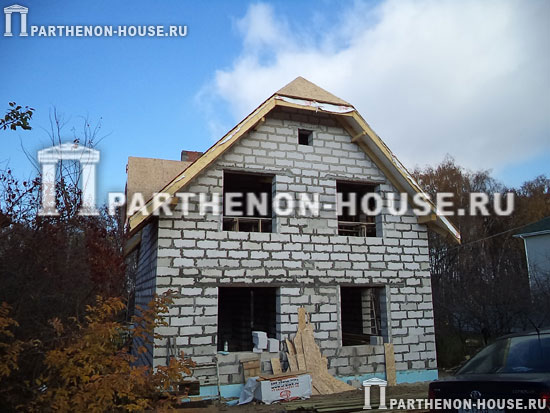

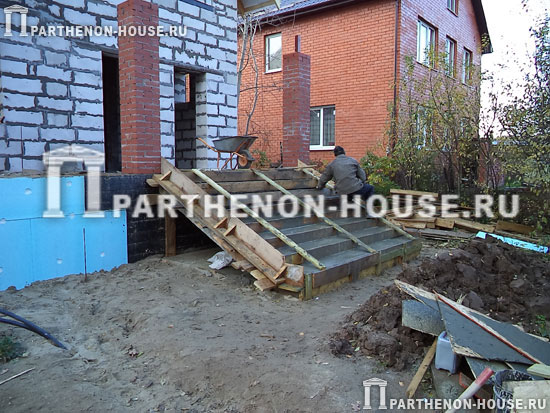

Фотоальбом строительства коробки дома по проекту ЯГ 135-4*
