Проект месяца июнь 2011 г. Проект современного дома эконом-класса ЯГ 119-1.

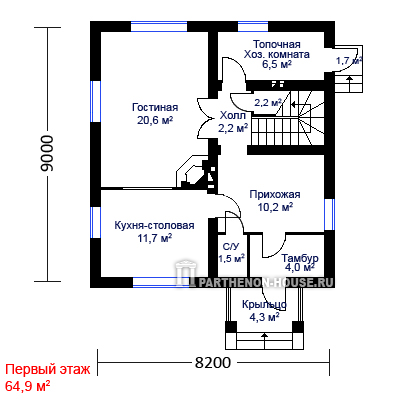

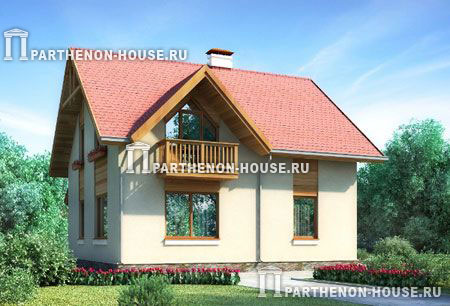

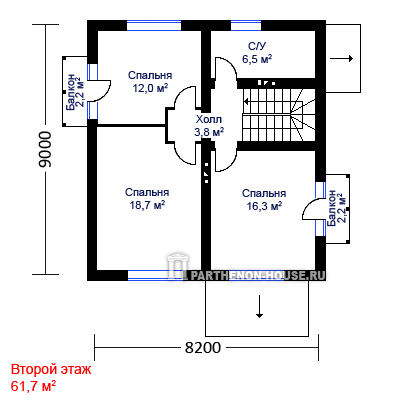

Небольшой дом проекта ЯГ 119-1 оптимален по всем показателям, включая планировку и конструктивное решение, поэтому неслучайно он имеет несколько вариантов разнообразных планировочных решений. Компактное пятно застройки позволит посадить его на небольшой участок. Монолитная плита основания снимет ограничения по использованию участков со сложными грунтами. Предложенная конструктивная схема избавит от необходимости тяжелой строительной техники на стройплощадке. В планировке отсутствуют избыточные помещения, но есть все необходимое для жизни одной небольшой семьи. На первом этаже расположена гостиная и смежная с ней кухня, котельная и холл-прихожая. На мансарде расположены три спальни и ванная комната. У двух спален есть небольшие балкончики.

I. ПРОЕКТ ДОМА ЯГ 119-1 - ОБЩИЕ ДАННЫЕ

Проект дома ЯГ 119-1 площадью 120,80 кв. м в нашем каталоге >>

№	Наменование	Стоимость (работы + материалы) руб.
1	Возведение фундамента (монолитная ж/б плита) и монолитного цоколя.	544970.00
2	Устройство черного пола по грунту (керамзит + стяжка).	81000.00
3	Возведение несущих стен (наружные и внутренние) из газобетонных блоков (толщина 375 мм.) (с устройством дверных и оконных проемов, вент. каналов).	515000.00
4	Межэтажное деревянное перекрытие с дощатым накатом.	92000.00
5	Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, утепленная с чистовым покрытием гибкая черепица).	747000.00
--	ИТОГО*	1979970. 00

* ВНИМАНИЕ: Стоимость строительства указана без накладных и транспортных расходов, устройства входных площадок, монолитных конструкций наружных и внутренних лестниц.
*Общая площадь дома = 120,47 м², расчетная стоимость 1 м² коробки дома с наружными и внутренними несущими стенами из газобетонных блоков, утепленной крышей с чистовым покрытием мягкой кровлей составит 16435,00 руб.

1. Назначение дома и его характеристика

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Основные технические данные

3.1. Площадь застройки - 90,10 м²
3.2. Общая площадь дома - 120,80 м²
3.3. Жилая площадь - 68,40 м²
3.5. Площадь кровли - 178,20 м²
3.6. Количество жителей - 4
3.7. Глубина дома - 9,00 м
3.8. Ширина дома - 8,20 м
3.9. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую квалификацию. * По СНиП 2.08.01-89* (жилые здания)

Проект дома разработан для природно-климатических условий:
Расчетные параметры наружного зимнего воздуха: t_н = -26 гр.С
Глубина промерзания грунта = - 1,4 м. от уровня земли.
Расчетная снеговая нагрузка: = 180 кг/кв.м.
Нормативный снеговой напор ветра: 30 кг/кв.м.

4. Указания по производству работ

1. При производстве кладочных работ вести строгий контроль за вертикальными и горизонтальными уровнями.
2. Неукоснительно соблюдать технологию укладки кирпича, следуя указаниям производителя.
3. Вокруг здания предусмотреть отмостку из тротуарного камня, на ширину не менее 1000 мм, с уклоном 0.03 от дома.
4. Строго соблюдать технику безопасности на строительной площадке.

ВАЖНО: Проект разработан для строительства при положительных температурах наружного воздуха. Строительные работы в зимнее время должны производиться с соблюдением требований СНиП 3.03.01-87. "Несущие и ограждающие конструкции".

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1.Конструктивные решения

1.1. Фундаменты - монолитная ж/б плита.
1.2. Наружные стены - газобетонные блоки (375 мм).
1.3. Внутренние несущие стены - газобетонные блоки (375 мм).
1.4. Перегородки: - на первом этаже: газобетонные блоки (100 мм), - мансардный этаж: каркасно-обшивочные.
1.5. Перекрытия - деревянные балки.
1.6. Крыша - по деревянным балкам.

2. Отделка дома

2.1. Цоколь - отделка декоративным или натуральным камнем.
2.2. Фасад - деревянные рейки, штукатурка и окраска.
2.3. Деревянные элементы крыши - защитить антисептиком от грибков, плесени и пожара.
2.4. Покрытие крыши - битумная черепица.
2.5. Окна, двери - заказывать только после окончания общестроительных работ и выявления фактических размеров проемов.

3. Конечные примечания

3.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
3.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
