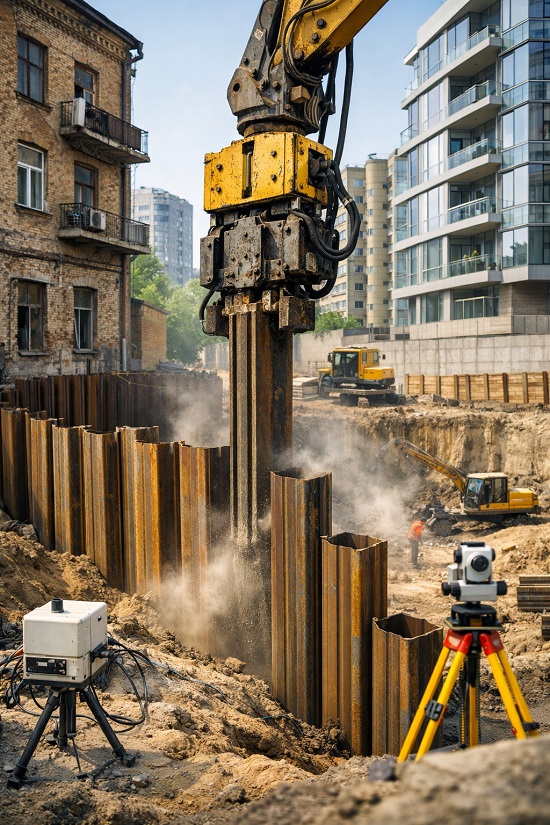

Проблема устройства глубоких котлованов в условиях сложившейся застройки — не несущая способность шпунта, а его влияние на геосреду. Динамическое воздействие при погружении (вибрация) распространяется в грунте в виде комплекса упругих волн, интенсивность которых уменьшается по мере удаления от источника. Если колебания достигают фундаментов соседних зданий, начинаются процессы уплотнения или разжижения грунта. Результат — неравномерная осадка. В открытых технических каталогах, например https://skamara.ru/services/shpuntovoe-ograzhdenie-kotlovana/, приведены справочные данные о типах шпунтовых ограждений, что помогает понять диапазон применяемых решений. Согласно ВСН 490-87, оценка динамических воздействий обязательна при работах ближе определённых расстояний: для забивки шпунта — 20–70 м в зависимости от типа здания, для вибропогружения — 20–35 м. На практике нередки случаи, когда подрядчик игнорирует этот пункт, и через неделю после начала работ по кладке соседнего дома идут трещины. Остановить негативный процесс можно тремя способами: сменить технологию, изменить параметры вибрации или разбурить грунт заранее.
Оглавление
- Как физика вибрации разрушает фундамент
- Нормативы допустимых колебаний: сухие цифры
- Три технологии погружения без последствий
- Лидерное бурение как способ снизить вибрацию
- От чего зависит уровень вибрации
- Мониторинг соседних зданий: что и как замерять
- Часто задаваемые вопросы
- Полезные материалы на сайте ПАРФЕНОН
- Что дальше?
Как физика вибрации разрушает фундамент
Шпунт погружают в грунт, вытесняя его объём. При забивке молотом или работе вибропогружателя в массиве грунта возникают динамические волны сжатия-растяжения. В сухих плотных песках это вызывает эффект «виброуплотнения» — поры схлопываются, и поверхность земли проседает. В водонасыщенных пылеватых песках интенсивная вибрация при определённых условиях может вызвать разжижение грунта (эффект, близкий к потере несущей способности), а в некоторых глинистых грунтах наблюдаются тиксотропные явления — временное разрушение структуры с последующим восстановлением. В результате происходит уменьшение несущей способности основания, и фундамент рядом стоящего дома теряет устойчивость.
Динамическое воздействие распространяется в грунте в виде комплекса упругих волн (продольных, поперечных и поверхностных), интенсивность которых уменьшается по мере удаления от источника. В плотных грунтах (суглинки, супеси с низкой влажностью) затухание происходит медленнее. Скорость распространения поперечных волн в таких грунтах может составлять 150–250 м/с, что объясняет передачу вибрации на соседние здания даже при удалении 20–30 метров.
На практике это выглядит как внезапное появление трещин по периметру оконных проёмов. Причина — неравномерный крен основания. По данным геодезического мониторинга на одном из объектов в условиях плотной застройки использование тяжёлого вибромолота без предварительного бурения привело к осадке фундамента соседнего здания, которая была зафиксирована инструментально. Работы остановили, вибромолот сменили на установку статического вдавливания.
Частота работы вибропогружателя (30–40 Гц) может совпадать с резонансными частотами старых кирпичных зданий, что приводит к усилению колебаний. Поэтому подбор оборудования должен учитывать не только характеристики шпунта, но и свойства окружающей застройки.
Нормативы допустимых колебаний: сухие цифры
В Российской практике основным параметром контроля является пиковая скорость колебаний частиц грунта (PPV — Peak Particle Velocity), измеряемая в мм/с. Допустимые уровни регламентируются ВСН 490-87, СП 22.13330 и санитарными нормами.
Радиусы зоны обследования согласно ВСН 490-87 (таблица 1):
| Тип здания | Расстояние при забивке шпунта | Расстояние при вибропогружении шпунта |
|---|---|---|
| Производственные и гражданские здания с полным каркасом | 35 м | 20 м |
| Многоэтажные бескаркасные здания с несущими стенами | 70 м | 25 м |
| Здания без усилий от неравномерных осадок | 30 м | 20 м |
Типичные ориентировочные значения допустимой виброскорости (PPV), применяемые при оценке риска вибрационного воздействия:
| Состояние здания | Допустимая скорость колебаний, мм/с |
|---|---|
| Новые и усиленные конструкции | до 5,0 |
| Эксплуатируемые здания в удовлетворительном состоянии | до 3,0 |
| Здания с износом, историческая застройка | 1,5–2,0 |
| Особо чувствительные объекты (памятники) | ≤ 1,0 |
Если расстояние до зданий меньше указанных в таблице, требуется прогноз параметров колебаний по методике ВСН 490-87 (приложение 2) с определением допустимого ускорения колебаний фундамента [a1]. Игнорирование этого требования — прямое нарушение, так как подрядчик несёт ответственность за вред чужому имуществу.
Три технологии погружения без последствий для соседей
Выбор метода определяется не ценой погонного метра, а геологией, удалённостью зданий и их техническим состоянием.
Вибропогружение. Самый производительный метод. Снижает сопротивление грунта за счёт высокочастотных колебаний (более 30 Гц). В условиях плотной застройки его применение ограничено. Если здания рядом, используют вибропогружатели с безрезонансным пуском — они исключают пиковые нагрузки в момент старта. Метод эффективен в песках и водонасыщенных грунтах, но бесполезен в плотных глинах без предварительного бурения. По интегральному критерию технологичности вибропогружение с последующим извлечением шпунта — самый технологичный способ, однако требования по вибрации часто вынуждают от него отказаться.
Забивка (дизель-молот). В условиях города этот метод применяется крайне редко. Ударная нагрузка даёт максимальные значения PPV. Технология используется только на открытых площадках за городом, где нет риска осадки фундаментов.
Статическое вдавливание. Один из наиболее безопасных методов с минимальным риском. Шпунт вдавливается в грунт гидравлическими домкратами без динамических ударов и шума. Подходит для работы у исторических зданий. Минус — высокая стоимость и габариты установки, которая требует места для противовесов.
Лидерное бурение как способ снизить вибрацию
Если вибропогружение ещё допустимо, но риски высоки, применяют комбинированную схему: лидерное бурение + вибропогружение. Лидерная скважина бурится по оси будущего шпунта на 70–80% проектной глубины. Диаметр скважины меньше ширины шпунта на 2–3 см. Грунт частично удаляется, сопротивление снижается, а значит, вибрация при последующем погружении может значительно снизиться — на 20–70% в зависимости от типа грунта.
Этот подход используют при проходке уплотнённых песков или слоёв строительного мусора, а также на глубинах более 9 метров. Скважину нельзя бурить глубже шпунта — это ведёт к потере несущей способности стенки ограждения. Минимальное заглубление шпунта ниже дна котлована определяется расчётом и часто составляет 1–2 м в зависимости от гидрогеологических условий.
Лидерное бурение решает задачи:
- снижение сопротивления грунта и нагрузки на технику;
- повышение точности и вертикальности погружения;
- прохождение проблемных слоёв (плотные пески, твёрдые глины, включения).
От чего зависит уровень вибрации
На величину динамического воздействия при погружении шпунта влияют следующие факторы:
- тип грунта (пески, глины, суглинки, их плотность и влажность);
- длина и сечение шпунта (масса элемента);
- масса и частота вибропогружателя;
- глубина погружения;
- расстояние до соседнего здания;
- конструкция и техническое состояние фундамента соседнего здания;
- уровень грунтовых вод и его сезонные колебания.
Понимание этих факторов позволяет на этапе проектирования выбрать оптимальную технологию и режим работы оборудования, минимизируя риски для окружающей застройки.
Мониторинг соседних зданий: что и как замерять
При строительстве в условиях плотной городской застройки проектом, как правило, предусматривается геотехнический мониторинг. На каждый дом рядом выставляют реперы (марки). Периодичность замеров определяется программой геотехнического мониторинга, которая разрабатывается для каждого объекта индивидуально.
Предельная осадка для бескаркасных зданий — 10 см, для каркасных — 8 см, но трещины обычно идут при 2–3 см неравномерной осадки. Допустимая скорость осадки устанавливается программой мониторинга.
Контроль вибрации выполняется с помощью вибродатчиков, фиксирующих виброскорость и виброускорение в режиме реального времени. Данные передаются в журнал мониторинга и сравниваются с нормативами.
Часто задаваемые вопросы
Ответ: Крайне нежелательно. ВСН 490-87 требуют расчёта динамики, а практика показывает, что на таком расстоянии даже высокочастотные установки дают превышение PPV. Рекомендуется статическое вдавливание или лидерное бурение.
Ответ: Статическое вдавливание — один из наиболее безопасных методов. Оно не создаёт ударных волн и не меняет структуру грунта за пределами призмы вытеснения.
Ответ: Чтобы снизить сопротивление грунта и уменьшить вибрацию. Это позволяет применять вибропогружение там, где оно было запрещено, без разрушения соседних зданий. Скважина также служит направляющей для точного позиционирования.
Ответ: Основные документы — ВСН 490-87 (проектирование в условиях реконструкции и городской застройки), СП 22.13330 (основания зданий), СП 45.13330 (земляные работы), санитарные нормы.
Ответ: Да, если частота совпадает с резонансом конструкций. По нормам, для бескаркасных зданий радиус обследования при забивке — 70 м. Без расчёта работать нельзя.
Полезные материалы на сайте ПАРФЕНОН
Что дальше?
После того как вы определились с методом погружения, переходите к расчёту геометрии ограждения. Проверьте, нужны ли вам внутренние распорки или анкеры, и сравните это с вашими геологическими изысканиями. Не принимайте решение «на глаз» — требуйте расчёт устойчивости от проектировщика. Сопоставьте расчётные значения с фактическими замерами на соседних зданиях. Только так вы избежите аварии и судебных исков.
