Статья 3. Создание отверстий в конструкциях перекрытий PLASTBAU (ПЛАСТБАУ), для размещения инженерно-технических коммуникаций.

При монтаже элементов опалубки перекрытия системы PLASTBAU (ПЛАСТБАУ) в них без больших затруднений можно создавать различные отверстия и вырезы. Элементы опалубки перекрытия легко режутся на необходимую длину.

- Если ширина отверстия не больше расстояния между установленными в элементах опалубки перекрытия перфорированными стальными оцинкованными профилями, то есть 255 мм (рис. 5.29), то нет необходимости в создании дополнительного армирования и временных опор вокруг отверстия.

Размеры элементов опалубки перекрытия  для создания отверстий

Рис. 5.29. Размеры элементов опалубки перекрытия для создания отверстий



- Если ширина отверстия больше 255 мм (вырезаются перфорированные стальные оцинкованные профили), то вокруг него необходимо установить дополнительную арматуру. Вокруг отверстия необходимо установить временную опору и щиты опалубки для выполнения работ по бетонированию.

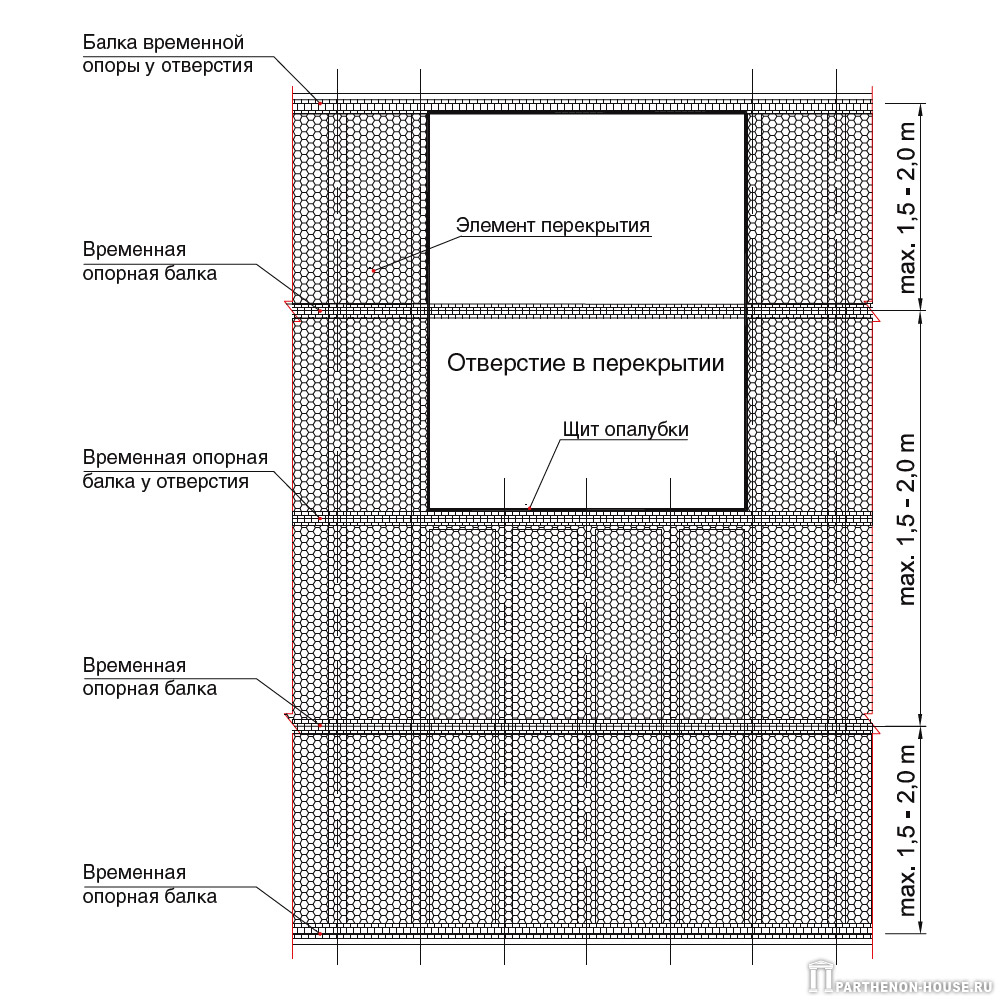

Опора элементов опалубки перекрытия у отверстия PLASTBAU (ПЛАСТБАУ)
Рис. 5.30. Опора элементов опалубки перекрытия у отверстия PLASTBAU (ПЛАСТБАУ)

Размещение инженерно-технических коммуникаций в элементах опалубки перекрытия

В элементах опалубки перекрытия системы PLASTBAU (ПЛАСТБАУ) по всей их длине имеются каналы, которые можно использовать для размещения различных инженерно-технических коммуникаций. Поперечное сечение каналов (60-112 мм) достаточное, чтобы в них можно было разместить не только кабели и провода системы электроснабжения, но и провода инженерных сетей систем кондиционирования помещений и пожаротушения (рис. 5.31). Эти провода размещают в элементах опалубки перекрытия после их монтажа на временных опорах.

Размещение инженерно-технических коммуникаций

Рис. 5.31. Размещение инженерно-технических коммуникаций небольшого диаметра в каналах элемента опалубки перекрытия



В элементах опалубки перекрытия в случае необходимости можно разместить и коммуникации большего поперечного сечения, например, канализационные сточные трубы - 100 мм. Чтобы это сделать, перед началом выполнения бетонных работ в элементах опалубки перекрытия размещают закладные крепежные детали, например, стальную проволоку или стержни, которые крепят к арматуре плиты перекрытия. Когда бетон достигнет 70% своей прочности, в элементах опалубки перекрытия выполняют канал необходимого поперечного сечения, вырезая пенополистирол, разделяющий существующие каналы. В этом канале прокладывают коммуникации и фиксируют их закладными деталями. После установки всех коммуникаций выполняют отделку поверхности перекрытия (рис. 5.32). В случае необходимости перед отделочными работами в канале создают звукоизоляцию, например, закладывая между коммуникациями и внутренней отделкой звукопоглощающие материалы.

Размещение коммуникаций в элементе опалубки перекрытия PLASTBAU (ПЛАСТБАУ)

Рис. 5.32. Размещение коммуникаций большого поперечного сечения в элементе опалубки перекрытия PLASTBAU (ПЛАСТБАУ)
