Устройство каналов и ниш в домах из блоков POROTHERM (ПОРОТЕРМ)

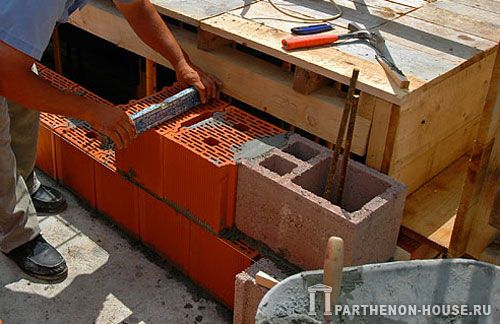

кладка блоков POROTHERM

Каналы и ниши не должны снижать стабильность стены из блоков POROTHERM (ПОРОТЕРМ) и не должны проходить по перемычкам или другим частям конструкции, встроенным в стену. Размеры вертикальных пазов и ниш в кладке POROTHERM (ПОРОТЕРМ), допустимые без дополнительной оценки по статическому расчету, приведены в таблице 1.
Горизонтальные и косые каналы нежелательны. Если их невозможно избежать, то они должны находиться на расстоянии не менее 1/8 высоты помещения от нижней или верхней поверхности перекрытия. Их глубина, допустимая без дополнительной оценки путем статических расчетов, указана в таблице 2. Если один из показателей превышает значения, указанные в таблицах, то прочность стены из блоков POROTHERM (ПОРОТЕРМ) на сжатие, при изгибе и сопротивление сдвигу нужно проверить расчетом.

Таблица 1. Размеры горизонтальных каналов и ниш в кладке из блоков POROTHERM (ПОРОТЕРМ), допустимые без расчетов.

Толщина стены, мм. Дополнительно устраиваемые каналы и ниши Выложенные каналы и ниши
макс. глубина (мм) макс. ширина (мм) мин. ширина (мм) мин. толщина (мм)
менее 115 30 100 300 70
116 - 188 30 125 300 90
176 - 225 30 150 300 140
226 - 300 30 188 300 188
свыше 300 30 200 300 215

Примечания:
1. Максимальная глубина канала или ниши подразумевает глубину любого отверстия, сделанного при устройстве канала или ниши.
2. Что касается дополнительно пробиваемых вертикальных каналов, поднимающихся над уровнем перекрытия не более чем на 1/3 высоты помещения, допустима глубина до 80 мм и ширина до 120 мм в случае, если толщина стены больше или равна 225 мм.
3. Расстояние по горизонтали между соседними каналами или каналом и нишей или отверстием должно быть не меньше 225 мм.
4. Расстояние по горизонтали между двумя соседними нишами, расположенными на одной или по обе стороны стены, должно в два раза превышать ширину большей ниши. 5. Общая ширина каналов и ниш не должна превышать длину стены, помноженную на 0,13.

Таблица 2. Размеры горизонтальных и диагональных каналов в кладке из блоков POROTHERM (ПОРОТЕРМ), допустимые без дополнительных расчетов.

Толщина стены, мм. Максимальная глубина канала, мм.
Неограниченная длина Длина менее 1250 мм.
менее 115 0 0
116 - 188 0 15
176 - 225 10 20
226 - 300 15 25
свыше 300 20 30

Примечания:
1. Максимальная глубина канала или ниши подразумевает глубину любого отверстия, сделанного при устройстве канала или ниши.
2. Расстояние по горизонтали между концом канала и отверстием должно быть не меньше, чем 500 мм.
3. Расстояние по горизонтали между соседними каналами ограниченной длины, проложенными на одной или с обеих сторон стены, должно превышать две длины канала.
4. У стен толщиной более 115 мм, допускается канал толщиной на 10 мм более обычного, если он выпиливается на необходимую глубину с помощью специального оборудования. Если каналы выпиливаются с помощью специального оборудования, то каналы с двух сторон стены можно углубить на 10 мм только в случае, если толщина стены не меньше 225 мм.
5. Ширина каналов не должна быть больше, чем 1/2 толщины остающейся стены.

Ручное выдалбливание каналов в кирпичной кладке из блоков POROTHERM (ПОРОТЕРМ) с помощью молотка и зубила медленное и трудоемкое. Для снижения трудоемкости и ускорения работ рекомендуем использовать специальное электрическое оборудование для штробления каналов, которое можно приобрести в специализированных магазинах электроинструмента.
