Для размещения инженерно-технических коммуникаций в элементах перегородок используют два способа:
а) если коммуникации необходимо провести горизонтально или по диагонали, то в местах, где предусматривается их разместить, в элементах перегородок сначала вырезают штрабы нужной глубины в пенополистироле.
Так как оцинкованные стальные профили элементов перфорированные, их не надо резать, только в уровне вырезанной штрабы необходимо освободить отверстие стального профиля от пенополистирола. В подготовленном канале элемента перегородок размещают коммуникационные провода и кабели. Чтобы защитить их от повреждений, перед прокладкой в канале их помещают в предназначенную для коммуникаций защитную гофрированную трубку.
После размещения коммуникаций в каналах выполняют отделку перегородок.
 |

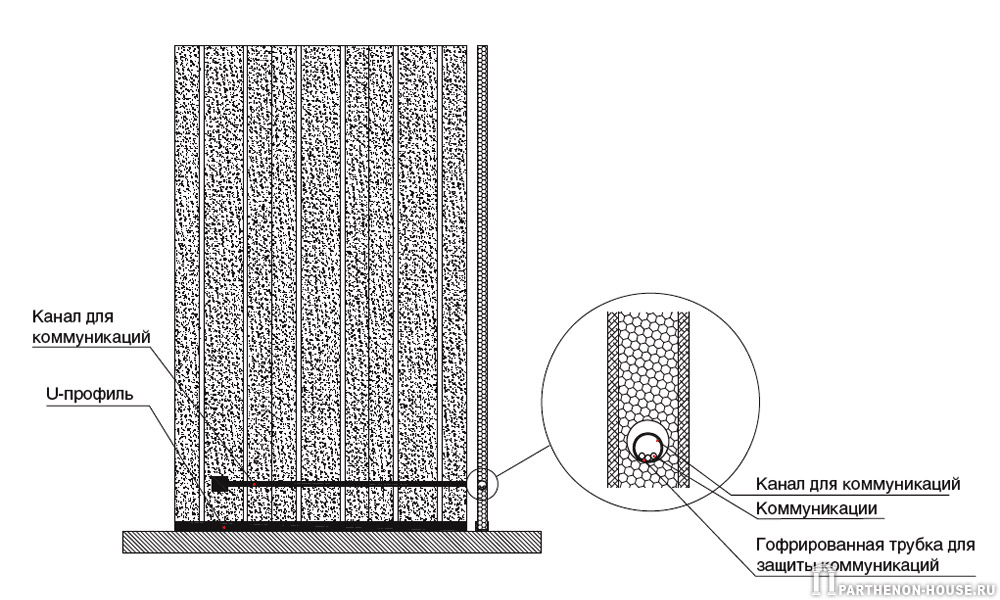

Рис. 4.22. Размещение коммуникаций горизонтальных в элементах перегородок
|
б) если
коммуникации необходимо разместить вертикально, их размещают в каналах пенополистирольных плит. Горизонтально эти
коммуникации размещают под
элементами перегородок. Для этой цели в местах, где будут монтироваться
элементы перегородок, устанавливают специальные стальные опорные элементы с квадратным поперечным сечением. Их концы скашивают под углом 45°, чтобы было удобнее их крепить к основанию.
Опорные элементы необходимо устанавливать под каждым вторым стальным профилем элементов перегородок, то есть с шагом 600 мм. Высота опорных элементов должна соответствовать уровню чистового пола.
Чтобы защитить
коммуникационные провода и кабели от повреждений, перед прокладкой в каналах эл
ементов перегородок их помещают в предназначенную для защиты
коммуникаций гофрированную трубку.
 |

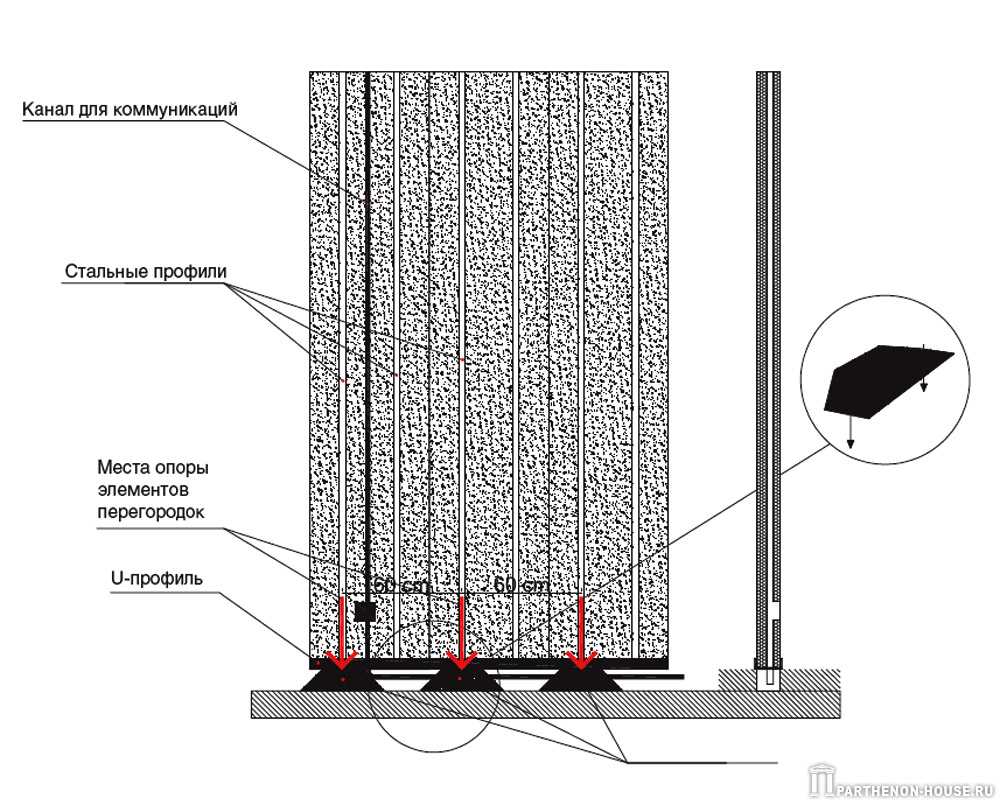

Рис. 4.23. Размещение коммуникаций в элементах перегородок в вертикальном направлении
|
