Расчет фундамента

Глубина заложения фундамента

Глубину заложения фундаментов определяют с учетом вида грунтов, величины их сезонного промерзания, расположения уровня грунтовых вод, особенностей эксплуатации и конструкции дома. Для глин, суглинков и супесей, а также щебенистых, галечниковых и гравийных с глинистым наполнителем грунтов глубину заложения фундаментов принимают не менее величины глубины промерзания. При этом глубина промерзания для неотапливаемых помещений берется на 10% больше среднестатистической, для отапливаемых - на 20 - 30% меньше. Под внутренние стены отапливаемых помещений глубину промерзания можно в расчет не принимать, при условии, что с момента начала строительства и до заселения дома грунт промерзать не будет. То есть, строительство осуществляется за один теплый сезон, или будут приняты меры против промерзания грунта.

Ширина фундамента

Ширина фундаментов в плане зависит от толщины стен с необходимыми теплосберегающими свойствами. Вес кирпичных строений довольно большой, поэтому часто минимальной ширины фундаментов, обусловленной толщиной стен, бывает недостаточно. Площадь основания фундаментов определяют по несущей способности грунта и тем нагрузкам, которые будут приходиться на это основание в процессе эксплуатации дома. Несущую способность грунтов можно определить по таблице 1.

Таблица 1. Несущая способность грунтов

Виды грунтов Несущая способность в
Н/см2 при глубине в м
1 - 1,5 2 - 2,5
Супеси 10 - 20 20 - 30
Суглинки 9 - 25 10 - 30
Глины твердые 20 - 40 25 - 60
Глины пластичные 8 - 25 10 - 30
Пески гравелистые и крупные 26 - 39 50 - 60
Пески средней крупности 19 - 30 40 - 50
Пески мелкие маловлажные 15 - 25 30 - 40
Пески мелкие и очень влажные 10 - 20 20 - 30
Щебенистые и галечниковые с песчаным заполнением пор 20 - 35 40 - 45
Дресвяные и гравийные грунты, образовавшиеся из горных кристаллических пород 37 - 44 50
Дресвяные и гравийные грунты, образовавшиеся из осадочных горных пород 20 - 25 35 - 40

Геологическая карта Подмосковья

Рисунок 1. Геологическая карта Подмосковья.

Неогеновая система
N Пески, глины
Меловая система
K2 Верхний отдел. Трепелы, опоки, глины, пески.
K1 Нижний отдел. Пески с фосфоритовой галькой, прослои песчаника и глин.
Юрская система
J3 Верхний отдел. Пески, глины с фосфоритами, пески с порослями песчаников.
J2 Средний отдел. Пески, глины.
Пермская система
P2 Верхний отдел. Пестроцветные глины и песчаники.
P1 Нижний отдел. Пестроцветные глины и мергели.
Каменноугольная система
C3 Верхний отдел. Известняки и доломиты с порослями мергелей.
C2 Средний отдел. Известняки, глины, прослои бурого угля.
C1 Нижний отдел. Известняки, глины, прослои бурого угля.

Более подробно с характеристиками грунтов и их воздействие на фундамент вы можете ознакомиться в цикле статей "Грунт - несущая основа фундаментов":

Часть 1 - "Общие сведения о грунтах";
Часть 2 - "Виды грунтов и их характеристики";
Часть 3 - "Глубина промерзания грунтов";
Часть 4 - "Действие грунтов на фундаменты".

Нагрузки на основание дома

Нагрузки, приходящиеся на основание дома, складываются из многих составляющих. Это вес конструктивных элементов, природные воздействия (вес снегового покрова на крыше), эксплуатационные нагрузки (вес мебели, людей, бытовой техники и т.п.). Вес основных конструктивных элементов фундамента и стен дома определяют, исходя из строительного объема и удельного веса используемых материалов. Остальные нагрузки, приходящиеся на основание дома, можно определить, исходя из усредненных данных, приведенных в таблице 2.

Таблица 2. Усредненные нагрузки от конструктивных элементов дома, природных и эксплуатационных факторов

Конструктивные элементы дома и природные факторы Нагрузки на основу
дома, кг/м3
Элементы крыши:
Кровля из листовой стали 20 - 30
Рулонное покрытие 30 - 50
Асбоцементные листы 40 - 50
Черепица гончарная 60 - 80
Перекрытия:
Чердачное по деревянным балкам с плотностью утеплителя 200 кг/м3 70 - 100
Чердачное по деревянным балкам с плотностью утеплителя 500 кг/м3 150 - 200
Цокольное по деревянным балкам с плотностью утеплителя 200 кг/м3 100 - 150
Цокольное по деревянным балкам с плотностью утеплителя 500 кг/м3 200 - 300
Железобетонное монолитное 250 - 350
Бетонные плиты пустотные 350
Вес снегового покрова:
Для средней полосы РФ 100
Для южных регионов РФ 50
Для северных регионов РФ 190
Эксплуатационные нагрузки:
Для цокольного и межэтажного перекрытия 210
Для чердачного перекрытия 510

Снеговая нагрузка
Рисунок 2. Снеговая нагрузка

Силы морозного пучения

Самыми опасными силами, действующими на фундаменты малоэтажных строений, являются силы морозного пучения. В тяжелых пучинистых грунтах, где присутствуют водонасыщенные глины, суглинки, супеси, они достигают 100 - 150 кПа, а вертикальные перемещения поверхностного слоя грунта при его промерзании на 1 - 1,5 м составляют 10 - 15 см. В результате действия этих сил в зимний период фундаменты поднимаются вверх, а весной снова опускаются на место. Неравномерность подъема и опускания дома приводит к перекосу стен и образованию трещин, "залечить" которые порой бывает невозможно. Поэтому конструкция фундамента должна быть такой, чтобы исключить вертикальное перемещение конструкций дома в зимний период. Избавиться от действия пучинистых грунтов поможет засыпка котлована непучинистыми материалами, как показано на рисунке 3.

Засыпка котлована непучинистыми материалами

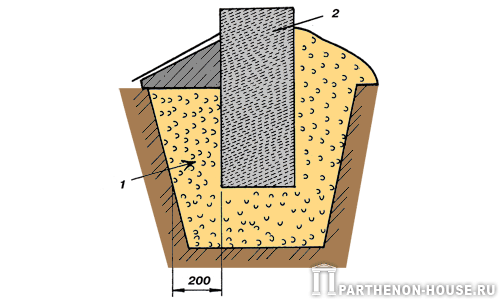

Рисунок 3. Засыпка котлована непучинистыми материалами (размеры в мм): 1 - непучинистыи материал; 2 - фундамент.
