Установка мансардного окна

Мансардное окно

Если Вы хотите иметь окно в плоскости крыши, мансардное окно, Вы должны заранее сообщить об этом плотникам, которые сделают ригеля балок. Ригеля возьмут на себя всю нагрузку разрезанных балок. Опытные плотники делают замены позже. Важно то, чтобы эту работу выполнили специалисты, так как речь при этом идет об изменении статических параметров нагрузки несущей поверхности крыши. Уже при кровельных работах учитывают окно в плоскости крыши, мансардное окно. Полотно пленки натягивается через будущее отверстие окна, а затем вырезается таким образом, чтобы еще оставалось около 20 см пленки. Обрешетка проходит до рамы из балок, черепицу прокладывают настолько далеко, насколько это возможно.

Установка мансардного окна Установка мансардного окна

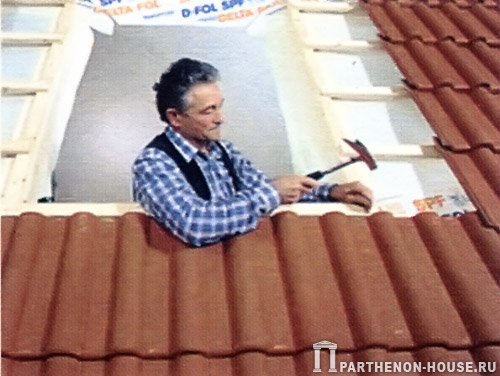

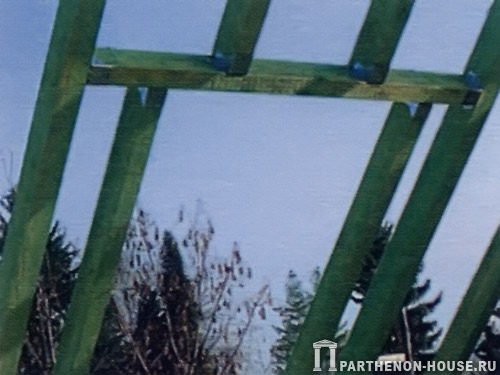

Рис. 1. Ригеля в балках крыши позволяют встраивать большие мансардные окна. Рис. 2. Монтаж мансардного окна начинается с прибивания гвоздями встроенной планки.
Установка мансардного окна Монтаж мансардного окна

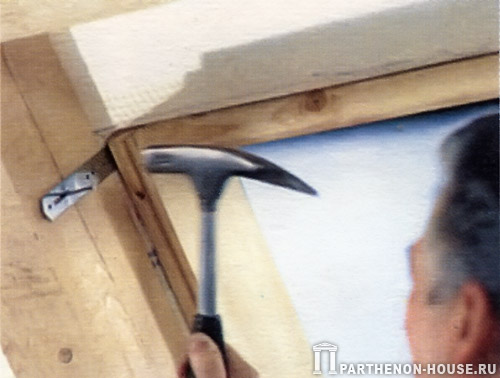

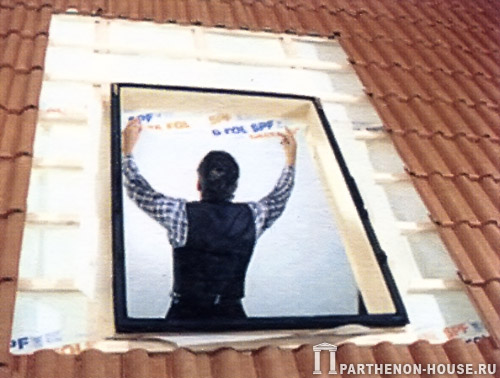

Рис. 3. Затем устанавливается обшивка рамы, и подложенная пленка укладывается наружу. Рис. 4. Теперь рама временно фиксируется. Гвозди забивают в продольные шлицы накладок.

Монтаж мансардного окна

При сооружении показанного на иллюстрациях мансардного окна первым делом прибивается "встроенная планка" с тем же поперечным сечением, что и кровельные планки, на расстоянии 10 см выше планки крыши, которая проходит по нижней линии так называемой замены балки. Теперь в отверстие вставляется коробка рамы и устанавливается на "встроенной планке". Затем хорошо натяните выступающие части пленки и положите на внешний край рамы. После того, как рама временно закреплена, нужно закрепить полотно пленки на раме и сделать гидроизоляцию, после чего можно уже прибивать одинарную раму. Обратите внимание, что уплотнительная резина должна хорошо закрывать переходы от одинарной рамы к оконной раме. Теперь можно укладывать кровельную черепицу до вертикального ряда одинарной рамы и окончательно прижать сверху гибкий фартук гидроизоляции. После монтажа и проверки функционирования створок мансардного окна окончательно прибивается коробка рамы.

Монтаж мансардного окна Монтаж мансардного окна

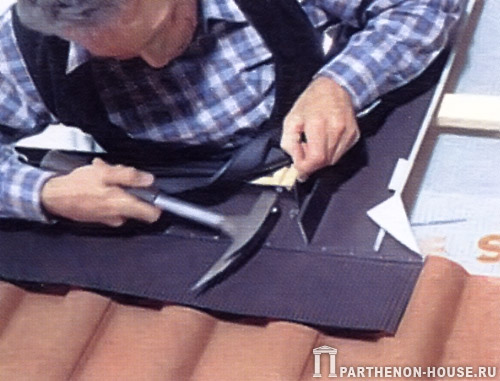

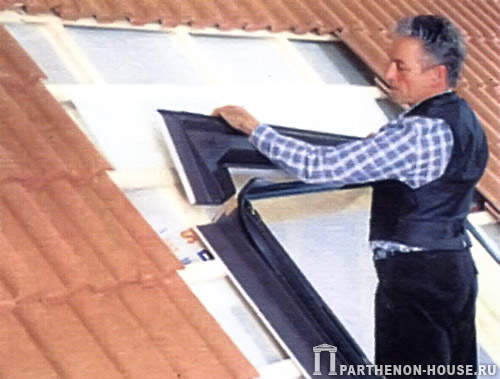

Рис. 5. Жесть под одинарной рамой подгоняется и прибивается к обшивке рамы. Рис. 6. Как только полностью смонтирована одинарная рама, навешивается оконная створка...
Монтаж мансардного окна Монтаж мансардного окна

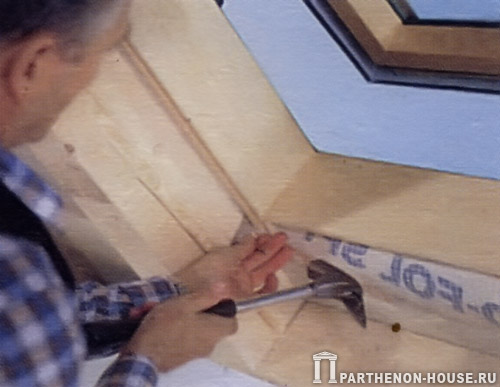

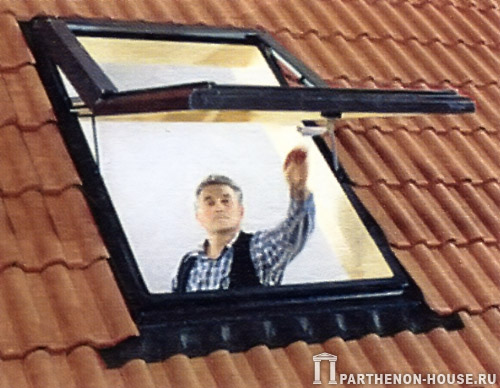

Рис. 7. ... и проводится проверка. Теперь уже можно полностью покрывать крышу. Рис. 8. Если все подходит и функционирует, Вы можете окончательно закрепить обшивку рамы.

Важно знать, что некоторые изготовители мансардных окон дают гарантии лишь в том случае, если окна монтирует специалист.

С технологией укладки керамической черепицы Вы можете ознакомиться в статье "Укладка черепицы", а в следующей статье "Монолитная крыша" Вы узнаете о технике возведения монолитной крыши.
