Система несъемной опалубки PLASTBAU (ПЛАСТБАУ). Глава 1: Основные положения. Статья 4: Несъемная опалубка для межэтажных перекрытий и крыш.

Несъемная опалубка для межэтажных перекрытий и крыш PLASTBAU (ПЛАСТБАУ) изготовлена из пенополистирола EPS 100, в продольном направлении у нее три сквозных канала (рис. 1 и 2). Ширина несъемной опалубки - 0,6 м, а длина может быть различной - в пределах от 2 до 12 м. Высота опалубки - от 180 до 320 мм. Толщина нижнего слоя пенополистирола опалубки неизменная - 40 мм (рис. 1, а), высота сквозных каналов также одинаковая - 112 мм. Меняется толщина верхнего пенополистирольного слоя элементов - она зависит и от теплотехнического расчета, и от расчета несущей способности (рис. 1, b). В продольном направлении в несъемной опалубке размещены два перфорированных оцинкованных стальных U-профиля высотой 120 мм (рис. 1, с), которые предназначены и для увеличения несущей способности, и для крепления отделочной обшивки. Следует отметить, что эту опалубку используют для бетонирования как межэтажных перекрытий, так и кровельного настила. Уклон крыши может быть до 20 градусов.

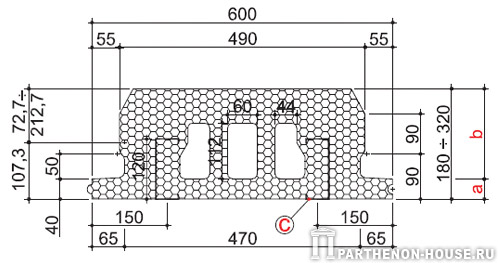

Поперечное сечение несъемной опалубки PLASTBAU, ПЛАСТБАУ

Рис. 1. Поперечное сечение несъемной опалубки PLASTBAU (ПЛАСТБАУ) для межэтажных перекрытий и настила крыши.

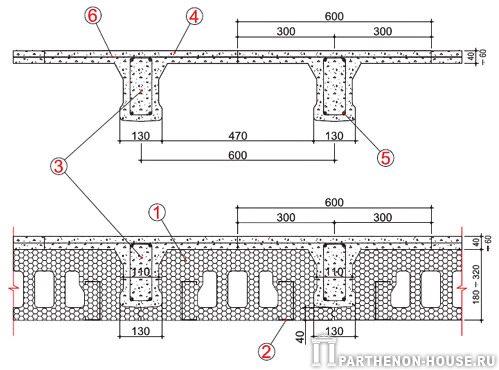

Перекрытие, созданное с использованием несъемной опалубки PLASTBAU, ПЛАСТБАУ

Рис. 2. Ребристое перекрытие, созданное с использованием несъемной опалубки: 1 - несъемная опалубка перекрытия; 2 - оцинкованный стальной U-профиль; 3 - железобетонные ребра перекрытия; 4 - железобетонная плита перекрытия; 5 - рабочая арматура ребер; 6 - арматура плиты.


Система несъемной опалубки PLASTBAU (ПЛАСТБАУ)

Размеры и масса несъемной опалубки для перекрытия

Обозначение несъемной опалубки для перекрытия Теплоизоляция Ширина,
м
Длина,
м
Масса 1 кв. м,
кг
Р-180 EPS 100 0,6 2,0-12,0 В зависимости от высоты, минимум 6,9

Обозначения:
Р - опалубка перекрытия;
180 - высота опалубки перекрытия (мм).


Существуют различные способы отделки нижней поверхности возведенного в несъемной опалубке перекрытия:
- штукатурка по арматурной сетке;
- обшивка гипсокартоном или иным листовым или плиточным материалом.


При возведении перекрытия, сначала собирают непрерывный слой соединенной между собой опалубки, размещают необходимую арматуру (рис. 2) и укладывают бетонную смесь. Несущая часть перекрытия выполняется в виде монолитной железобетонной ребристой плиты с шагом ребер 600 мм (рис. 2). Ширина нижней части оставленных между опалубками ребер (130 мм) позволяет разместить там необходимую арматуру с соблюдением минимально допустимой толщины защитного слоя бетона. Высота ребер может быть различной в зависимости от необходимой несущей способности перекрытия.

Рекомендуем вам ознакомиться:

- Прайс-лист на элементы несъемной опалубки "PLASTBAU" (ПЛАСТБАУ).
- Стоимость строительства монолитного дома из элементов несъемной опалубки
- Фотогалерея строительства монолитных домов по технологии "PLASTBAU" (ПЛАСТБАУ)
- Проекты домов с несъемной опалубкой или ознакомиться со всеми предложениями в каталоге проектов домов


Все статьи о строительстве домов из несъемной опалубки PLASTBAU (ПЛАСТБАУ) >>
