Инженерно-геологические изыскания. Технический отчет.

Нас очень часто спрашивают, что такое геология участка и зачем она нужна. Мы уже много и достаточно подробно освящали важность и необходимость работ по инженерно-геологическим изысканиям (геология) на месте строительства загородного дома. Эта публикация не что иное как реальный отчет по проведенным инженерно-геологическим изысканиям на месте будущего объекта строительства.
ВАЖНО!!! Отчет публикуется со значительными сокращениями, так как формат Веб-страницы не позволяет опубликовать его полностью. Но и этой информации вполне достаточно чтобы понять насколько это глубокий и всесторонний исследовательский анализ местности, грунтов, воды , всего того что так необходимо знать чтобы построить дом по правильному и гарантировать себя от всяческих неожиданностей и сюрпризов от земли на которой жить не только вам, но и вашим внукам.

ТЕХНИЧЕСКИЙ ОТЧЕТ


(пример технического отчета)



Инженерно-геологические изыскания




На объекте: Наименование объекта

Адрес: ----

Стадия Проект






С О Д Е Р Ж А Н И Е

1. Введение
2. Геологическое строение и гидрогеологические условия
3. Инженерно-геологические условия
4. Выводы
5. СПИСОК ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ

ГРАФИЧЕСКИЕ ПРИЛОЖЕНИЯ

Приложение 1 Карта фактического материала - 1 лист
Приложение 2 Инженерно-геолгические разрезы - 1 лист
Масштаб: вертикальный 1:100 горизонтальный 1:500 - 1 лист
Приложение 3 Колонки скважин - 3 листа
Приложение 4 Каталог координат скважин - 1 лист
Приложение 5 Результаты химического анализа воды - 2 листа
Приложение 6 Результаты химического анализа грунтов - 3 листа
Приложение 7 Методико-метрологическое обеспечение изысканий - 1 лист
Приложение 8 Сводная таблица результатов лабораторных исследований физико-механических свойств грунтов - 3 листа
Приложение 9 Результаты сопротивления грунтов сдвигу - 22 листа
Приложение 10 Результаты сопротивления грунтов компрессионному сжатию - 20 листов
Приложение 11 Результаты обработки данных статического зондирования - 5 листов
Приложение 12 Оценка потенциальной подтопляемости территории - 1 лист
Приложение 13 Лицензия - 3 листа
Приложение 14 Техническое задание - 1 лист
Приложение 15 Согласование № 1311 от 12. 10. 2009г - 1 лист

1. ВВЕДЕНИЕ

Участок исследований расположен в ....вском районе Московской области, рядом со ст. ...род.
Полевые инженерно-геологические работы на стадии "проект" были проведены полевой группой ООО "Буровики" в октябре 2009г, в процессе которых было пробурено 3 скважины глубиной по 15,00 м. Общий объем бурения составил 45 п. м.
Местоположение пробуренных скважин показано на карте фактического материала (приложение 1).
Бурение скважин осуществлялось буровой установкой ПБУ-2 ударно-канатным способом начальным диметром 146 мм. под руководством главного геолога Ф.И.О. В процессе буровых работ производился отбор проб грунта ненарушенной (28 монолитов) и нарушенной (14 образцов)структуры для лабораторных определений физических свойств грунтов.
По окончании бурения, с целью исключения загрязнения окружающей среды, проводился тампонаж разведочных скважин согласно "Инструкции по тампонажу разведочных и стационарных скважин, пробуренных в процессе инженерно-геологических изысканий для строительства ", ВСН-162-69.
Лабораторные исследования грунтов выполнены в стационарной лаборатории.
Камеральная обработка полевых и лабораторных материалов выполнена инженером Соколовским В.В.
Номенклатура грунтов дана в соответствии с ГОСТ 25100-95.
При написании заключения руководствовались СНиП 2.02.01-83*,СП 11-105-97, СНиП 23-01-99, СНиП 2.03.11-85.
Группа грунта по трудности разработки приведена в соответствии со СНиП IV-5-82, гл. 5, сб. 1.
Камеральные работы выполнены в соответствии с ГОСТ 21.302-96 и ГОСТ 21.101-97.
Нормативные документы, использованные в работе, приведены в "Списке использованной литературы".
Материалы инженерно-геологических изысканий выпускаются четырех экземплярах:
экз. № 4 предоставляется в "МОСОБЛГЕОТРЕСТ";
экз. № 2,3 высылаются в адрес Заказчика;
экз. № 1 хранится в архиве ООО "Буровики".

Согласно совокупности факторов, определяющих категорию сложности инженерно-геологических условий, площадка изысканий относится к средней (II) категории сложности.

2. ГЕОЛОГИЧЕСКОЕ СТРОЕНИЕ И ГИДРОГЕОЛОГИЧЕСКИЕ УСЛОВИЯ

В геоморфологическом отношении исследуемый участок расположен равнине среднечетвертичного возраста. Абсолютные отметки поверхности земли изменяются от 171,67 м до 172,40 м.
В соответствии со схемой климатического районирования для строительства, участок изысканий расположен в строительно-климатической зоне II-В. Климат умеренно-континентальный.
По данным многолетних наблюдений, минимальная среднемесячная температура воздуха наблюдается в январе -10,2°С, максимальная в июле +18,1°С. Количество осадков холодного периода года (ноябрь - март) - 201 мм, теплого (апрель - октябрь) - 443 мм. Суммарное количество осадков за год - 644 мм.
Преобладающее направление ветра:
- зимой (январь) - юго-западное; - весной (апрель) - южное;
- летом (июль) - северо-западное; - (октябрь) - юго-западное.
Среднегодовая скорость ветра 0-3,8 м/с. Наибольшая среднемесячная скорость ветра отмечается в январе.
Продолжительность безморозного периода 220 суток.
Расчетные температуры наружного воздуха:
1) наиболее холодных суток обеспеченностью 98% (один раз в 50 лет) - минус 36°С, обеспеченностью 92% (один раз в 12,5лет) - минус 32°С;
2) наиболее холодной пятидневки обеспеченностью 98% - минус 30°С, обеспеченностью 92% - минус 28°С;
3) средняя суточная амплитуда температуры воздуха наиболее холодного месяца - 6,5°С;
4) Продолжительность неблагоприятного периода - с 20 октября по 5 мая (6,5 месяцев).
Сейсмичность района работ - менее 6 баллов (СНиП П-7-81 и ОСР-97).
Глубина сезонного промерзания грунтов на открытых площадках по данным расчетов составляет:
для глин и суглинков - 1,3 м
для супесей, песков мелких и пылеватых - 1,6 м
для песков крупных и средней крупности - 1,7 м
для крупнообломочных грунтов - 2,0 м
В геологическом строении исследуемого участка на разведанную глубину до 15,0 м принимают участие современные четвертичные техногенные (tQIV) отложения, вехнечетвертичные покровные (prQIII), cреднечетвертичные флювиогляциальные (fQII) отложения, а также ледниковые (gQIIms) отложения московского оледенения.
Повсеместно с поверхности залегают насыпные грунты, мощностью от 0,70 до 0,90 м.
Насыпные грунты подстилаются покровными (prQIII) суглинками, светло-коричневыми, гнездами серыми, тяжелыми, пылеватыми, тугопластичными, с максимальной мощностью 1,30 м (СКВ №1)
Насыпные грунты ИГЭ-1 в соответствии с п.2.48 "Пособия…" [4.12] относятся к отвалам грунтов и отходов производств, отсыпанным без уплотнения.
По данным испытания статическим зондированием значение удельного сопротивления грунта конусу зонда изменяется в пределах от 1,6 до 2,4 Мпа. (в среднем 2,0 МПа).
В соответствии с табл.5 Приложения 3 СНиП 2.02.01-83* расчетное сопротивление насыпных грунтов R0=1 кг/см2 (100 КПа).
Грунты, согласно СНиП 2.03.11-85, неагрессивны к бетону марки W4.
Коррозионная агрессивность насыпных грунтов, согласно ГОСТ 9.602-2005, к свинцовым и алюминиевым оболочкам кабелей и к стали - высокая.
Результаты лабораторных исследований коррозионной агрессивности проб грунта по отношению к углеродистой и низколегированной стали, показали высокую степень агрессивности по удельному электрическому сопротивлению и по средней плотности катодного тока (приложение 6).
Далее по разрезу залегает песчано-суглинистая толща флювиогляциальных пород среднечетвертичного возраста, представленная:
- песками мелкими, желтовато-коричневыми и коричневыми, с редкими прослойками суглинка, средней плотности, влажными и насыщенными водой;
- суглинками коричневыми, легкими, песчанистыми, мягкопластичной и тугопластичной консистенции. Мощность отложений колеблется от 11,0 до 11,20 м.
Подошву разреза слагают моренные отложения (gQIIms), представленные:
- суглинками красновато-коричневого цвета, тяжелыми, песчанистыми, с включением древы, щебня и гравия местами до 20%, тугопластичными;
- песками гравелистыми, средней плотности, с прослоями гравийного грунта, насыщенными водой. Максимальная вскрытая мощность составила 2,2 м.
Плотность песков определена расчетным способом по данным статического зондирования.

Распространение выделенных ИГЭ
Номер ИГЭ Номера выработок, в которых
вскрыт ИГЭ
Глубина кровли, м Глубина подошвы, м Максим.
вскрытая
мощность
миним. максим. миним. максим.
1 Скважина 1-3 0,0 0,0 0,7 0,9 0,9
2 Скважина 1-3 0,7 0,9 1,8 2,0 1,3
3 Скважина 1-3 1,8 2,0 4,4 4,6 2,8
4 Скважина 1-3 4,4 4,6 6,3 6,5 2,0
5 Скважина 1-3 6,3 6,5 7,9 8,2 1,8
6 Скважина 1-3 7,9 8,2 12,8 13,1 5,0
7 Скважина 1-3 12,8 13,1 15,0 15,0 2,2

На дневной поверхности рассматриваемой территории не выявлены какие-либо проявления инженерно-геологических процессов (воронки, провалы и т. п).
Подземные воды типа "верховодка", приуроченные к флювиогляциальным мягкопластичным суглинкам и пескам, зафиксированы на глубине 3,00 м - 3,30 м от поверхности земли. По составу вода преимущественно кальциево - хлоридно - гидрокарбонатная, слабосолоноватая, очень жёсткая, обладает слабой углекислой агрессивностью по отношению к бетону марки W4 ( приложение 5)
Результаты анализа водной вытяжки из грунта на его агрессивность к свинцовым оболочкам кабелей следующие:
- по водородному показателю (pH) - низкая и средняя;
- по содержанию растворимых органических веществ - низкая;
- по содержанию нитрат-иона (NO3-) - низкая и высокая.

1-й от повехности водоносный горизонт приурочен к гравелистым морены пескам и вскрыт на глубине 12,8 - 13,1 м. Величина напора составила 1,3-1,8 м.
По составу вода преимущественно кальциево - гидрокарбонатно - хлоридная, пресная, очень жёсткая, обладает слабой углекислой агрессивностью по отношению к бетону марки W4 ( приложение 5).
Результаты анализа водной вытяжки из грунта на его агрессивность к алюминиевым оболочкам кабелей, следующие:
- по водородному показателю (pH) - низкая;
- по содержанию хлор-иона (Cl-) - средняя и высокая;
- по содержанию иона железа (Fe+++) - низкая и высокая.

Химический анализ воды представлен в приложении 5.
В период ливневых дождей и интенсивного снеготаяния, и в случае нарушения поверхностного стока возможен подъем уровня подземных вод выше зафиксированного уровня на 1,0-1,5м.
По оценке подтопляемости, согласно "Пособия к СНиП 2.06.15-85", территория находится в состоянии критического подтопления. (см. приложение 12).

Физико-механические свойства грунтов

Показатели физико-механических свойств грунтов получены по результатам исследований, проведенных в грунтово-химической лаборатории ОАО "Мосжелдорпроект", согласно действующих ГОСТов.
Лабораторные исследования грунтов включали:
-определение гранулометрического состава песчаных грунтов;
-определение коэффициента фильтрации песчано-супесчаных грунтов;
-определение коэффициента фильтрации и угла естественного откоса песчано-супесчаных грунтов;
-определение коррозионной активности грунтов по отношению к металлам и бетону.

Лабораторные работы включали также химические анализы воды.
Результаты лабораторных исследований свойств грунтов и подземных вод приведены в приложениях к настоящему отчету.
По гранулометрическому составу песчаных толщ ориентировочно оценивалась их суффузиозионная устойчивость. На участке предполагаемого строительства флювиогляциальные пески хорошо отсортированы, достаточно однородные по гранулометрическому составу и соотношение диаметров крупных и мелких частиц не превышает 10, что говорит о суффозионной устойчивости грунтов.

3. ИНЖЕНЕРНО-ГЕОЛОГИЧЕСКИЕ УСЛОВИЯ

На основании данных полевого описания, в соответствии с литологией, генезисом и физико-механическими свойствами грунтов в пределах исследуемого участка трассы выделено семь инженерно-геологических элементов.

Современные техногенные отложения (tQIV)
ИГЭ - 1 Насыпные грунты
Верхнечетвертичные покровные отложения (prQIII)
ИГЭ - 2 Суглинок тяжелый, пылеватый, тугопластичный Среднечетвертичные флювиогляциальные отложения (fQIIms)
ИГЭ - 3 Песок мелкий, средней плотности, с прослойками суглинка, влажный и насыщенный водой
ИГЭ - 4 Суглинок легкий, песчанистый, с прослоями песка, насыщенного водой, мягкопластичный
ИГЭ - 5 Суглинок легкий, песчанистый, тугопластичный
Среднечетвертичные ледниковые отложения (gQIIms)
ИГЭ - 6 Суглинок c включением щебня и гравия до 10-15%, тугопластичный ИГЭ - 6
ИГЭ - 7 Песок гравелистый, средней плотности, с прослоями гравийного и дресвяного грунта, насыщенный водой
Показатели физических свойств грунтов приведены в таблице результатов лабораторных исследований физико-механических свойств грунтов (приложение 8).
Нормативные и расчетные значения характеристик грунтов (таблица 1) даны на основании лабораторных данных и в соответствии со СНиП 2.02.01-83*, а также с учетом данных статического зондирования (см. таблицу).

4. ВЫВОДЫ

1. В геоморфологическом отношении исследуемый участок расположен равнине среднечетвертичного возраста. Абсолютные отметки поверхности земли изменяются от 171,67 м до 172,40 м.
2. В геологическом строении исследуемого участка на разведанную глубину до 15,0 м принимают участие современные четвертичные техногенные (tQIV) отложения, вехнечетвертичные покровные (prQIII), cреднечетвертичные флювиогляциальные (fQII) отложения, а также ледниковые (gQIIms) отложения московского оледенения.
3.Глубина сезонного промерзания грунтов на открытых площадках:
- для глин и суглинков - 1,3 м
- для супесей, песков мелких и пылеватых - 1,6 м
- для песков крупных и средней крупности - 1,7 м
- для крупнообломочных грунтов - 2,0 м
4.Насыпные грунты ИГЭ-1 в соответствии с п.2.48 "Пособия…" [4.12] относятся к отвалам грунтов и отходов производств, отсыпанным без уплотнения.
5. По степени морозоопасности, согласно ГОСТ 25100-95, грунты, попадающие в зону сезонного промерзания, относятся к среднепучинистым (ИГЭ - 2).
6. Подземные воды типа "верховодка", приуроченные к флювиогляциальным мягкопластичным суглинкам и пескам, зафиксированы на глубине 3,00 м - 3,30 м от поверхности земли. 1-й от повехности водоносный горизонт приурочен к гравелистым морены пескам и вскрыт на глубине 12,8 - 13,1 м. Величина напора составила 1,3-1,8 м. По составу вода преимущественно кальциево - гидрокарбонатно - хлоридная, пресная, очень жёсткая, обладает слабой углекислой агрессивностью по отношению к бетону марки W4 ( приложение 5). Также следует учесть поднятие уровня "верховодки" в период ливневых дождей и обильного снеготаяния на 1,5 м. По оценке подтопляемости, согласно "Пособия к СНиП 2.06.15-85", территория находится в состоянии критического подтопления. (см. приложение 12).
7. Геолого-литологическое строение и гидрогеологические условия участка показаны на инженерно-геологическом разрезе и в колонке скважины (приложение 2).
8. Необходимо отметить, что все суглинисто-глинистые и песчаные грунты ледникового комплекса при наличии избыточного атмосферного увлажнения и верховодки предрасположены к морозному пучению, к ухудшению прочностных характеристик.
9. Согласно совокупности факторов, определяющих категорию сложности инженерно-геологических условий, площадка изысканий относится к средней (II) категории сложности.
10. В соответствии с литологией, генезисом и физико-механическими свойствами грунтов в пределах разреза трассы выделено семь инженерно-геологических элемента (ИГЭ). Их описание, нормативные и расчетные параметры, а также группа грунта по трудности разработки приведены в таблице № 1. 11. Проявлений неблагоприятных физико-геологических процессов в период проведения изысканий (октябрь 2009 г.) на площадке не отмечено.

Глав. геолог

/Ф.И.О./

схема района работ
Схема расположения района производства работ

Карта фактического материала

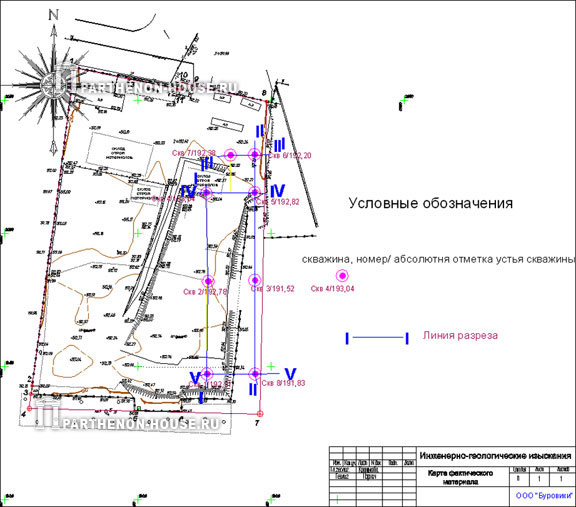

Карта фактического материала.

Инженерно-геолгические разрезы
Приложение 2 Инженерно-геолгические разрезы. Лист 1.

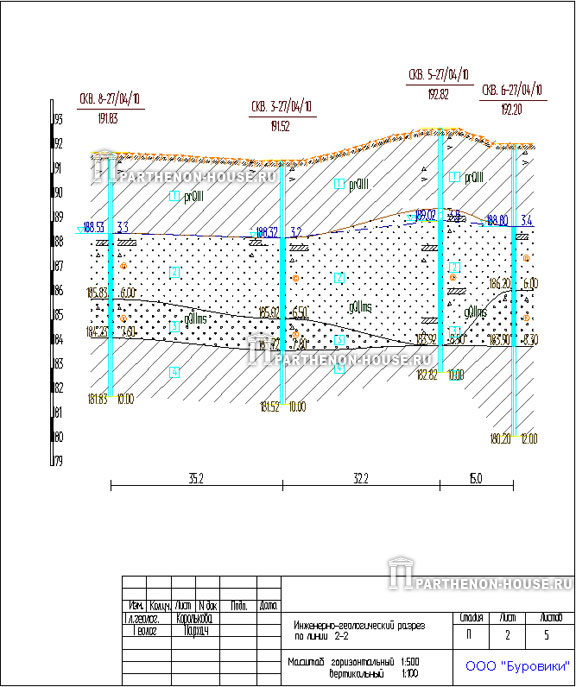

Инженерно-геолгические разрезы
Приложение 2 Инженерно-геолгические разрезы. Лист 2. (Примечание: Приложение 2 включает всего 5 листов)

Инженерно-геолгические разрезы

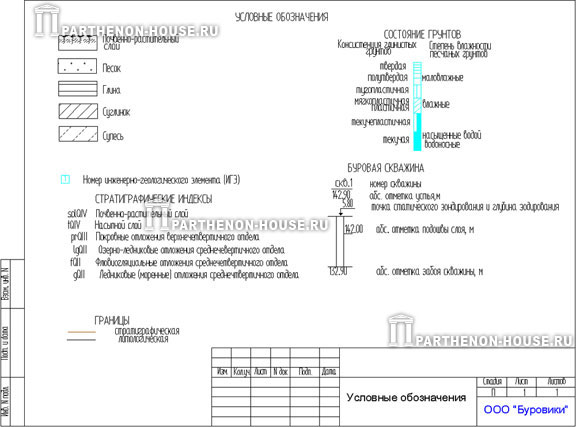

Условные обозначения.

Колонки скважин

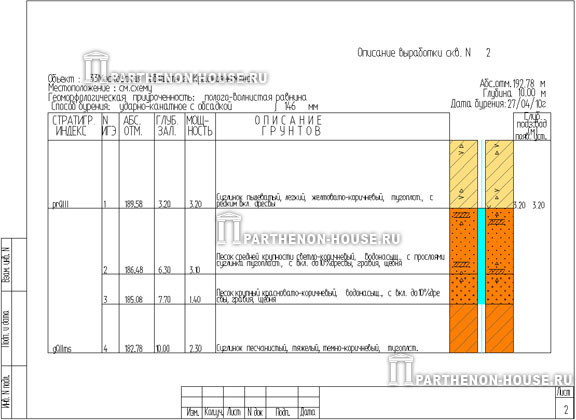

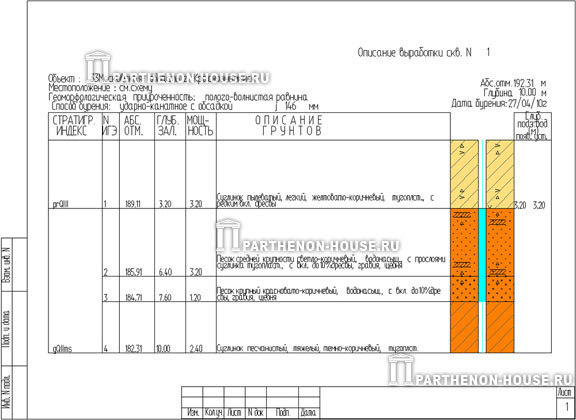

Приложение 3 Колонки скважин. Лист 1.

Колонки скважин
Приложение 3 Колонки скважин. Лист 2. (Примечание: Приложение 3 включает всего 4 листов)

План участка

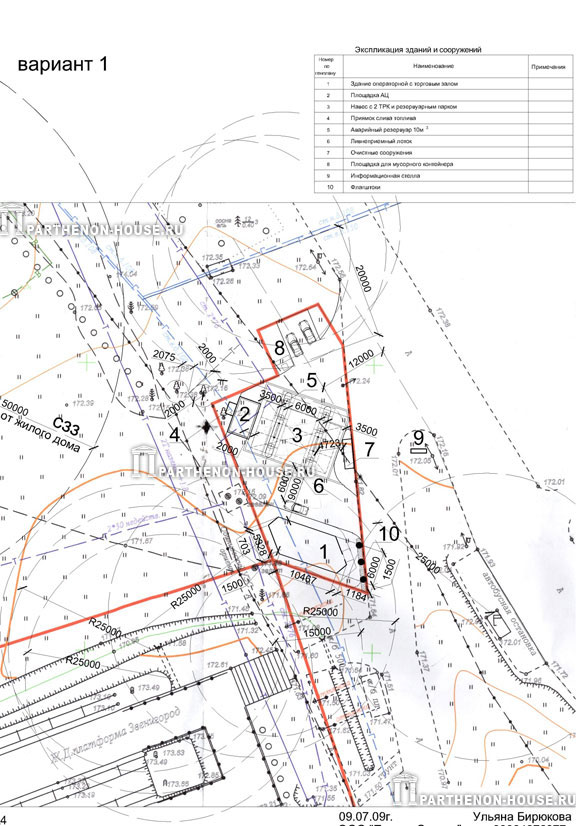

План участка

результаты анализа воды

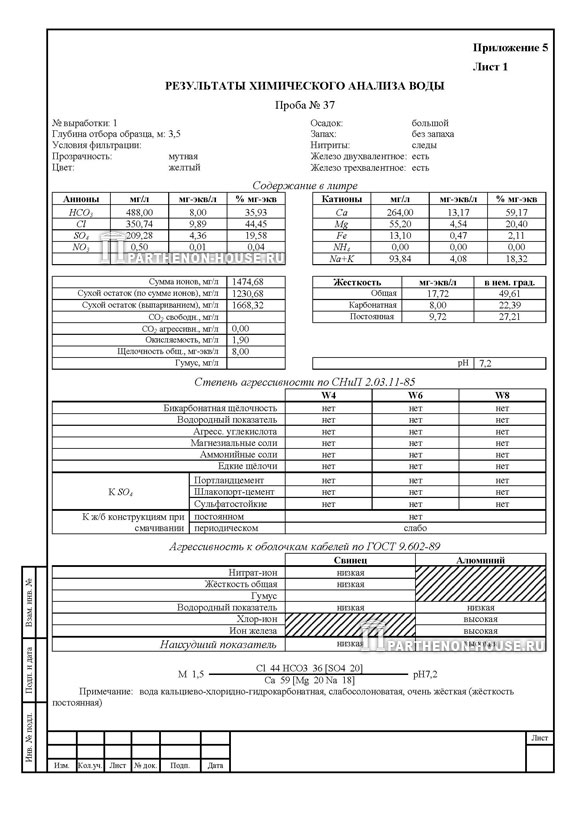

Приложение 5 Результаты химического анализа воды. Лист 1.

результаты анализа воды

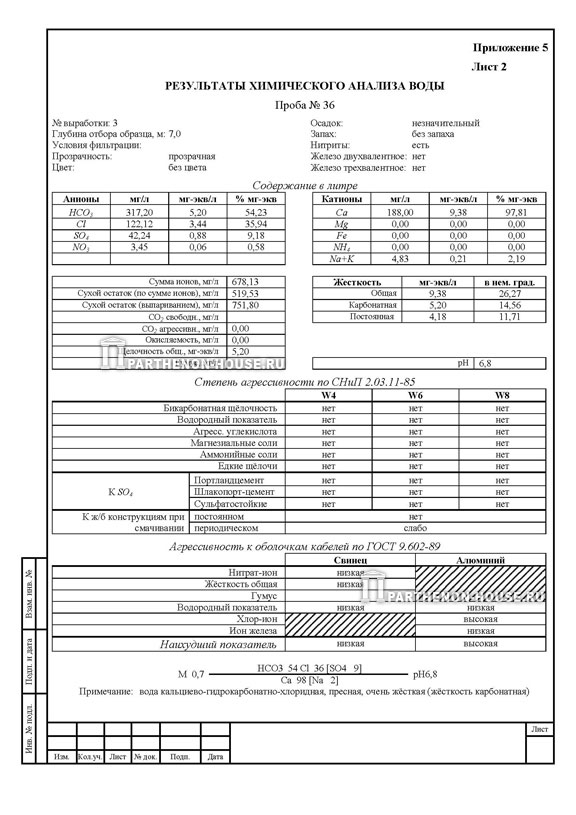

Приложение 5 Результаты химического анализа воды. Лист 2.

результаты анализа грунтов

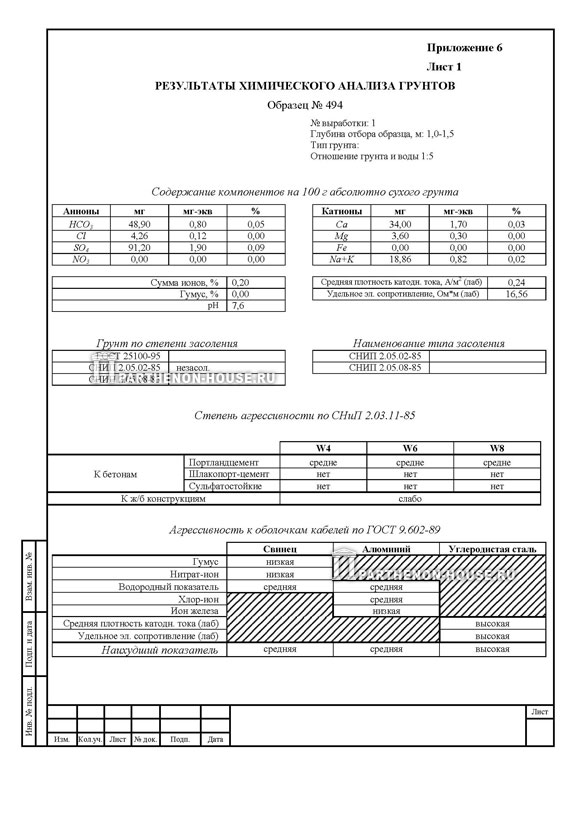

Приложение 6 Результаты химического анализа грунтов. Лист 1.

результаты анализа грунтов

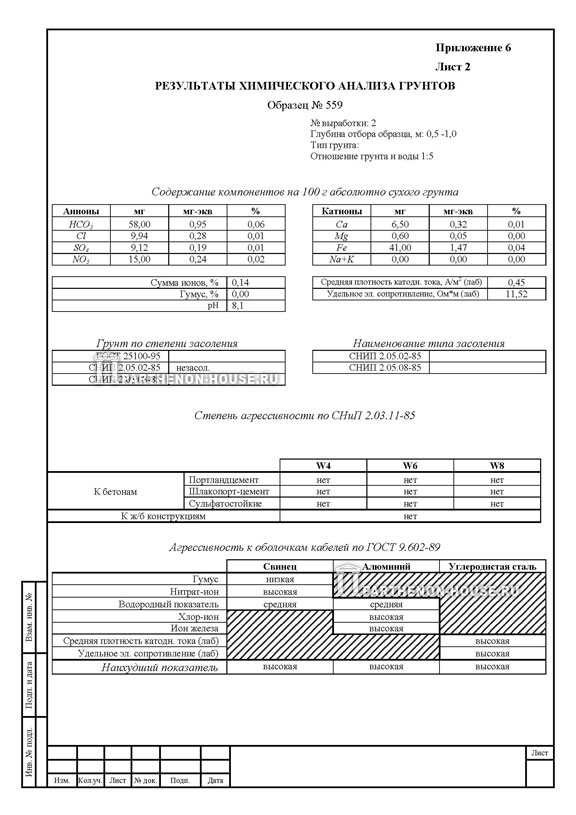

Приложение 6 Результаты химического анализа грунтов. Лист 2.

результаты анализа грунтов
Приложение 6 Результаты химического анализа грунтов. Лист 3.

методико-метрологическое обеспечение изысканий

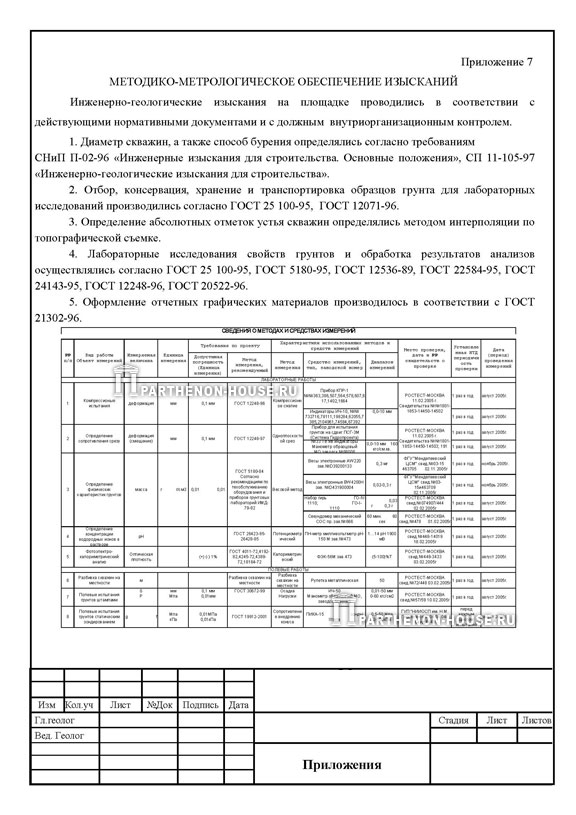

Приложение 7 Методико-метрологическое обеспечение изысканий.

результаты лабораторных исследований

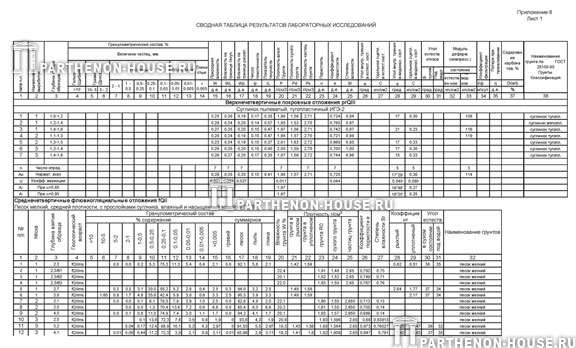

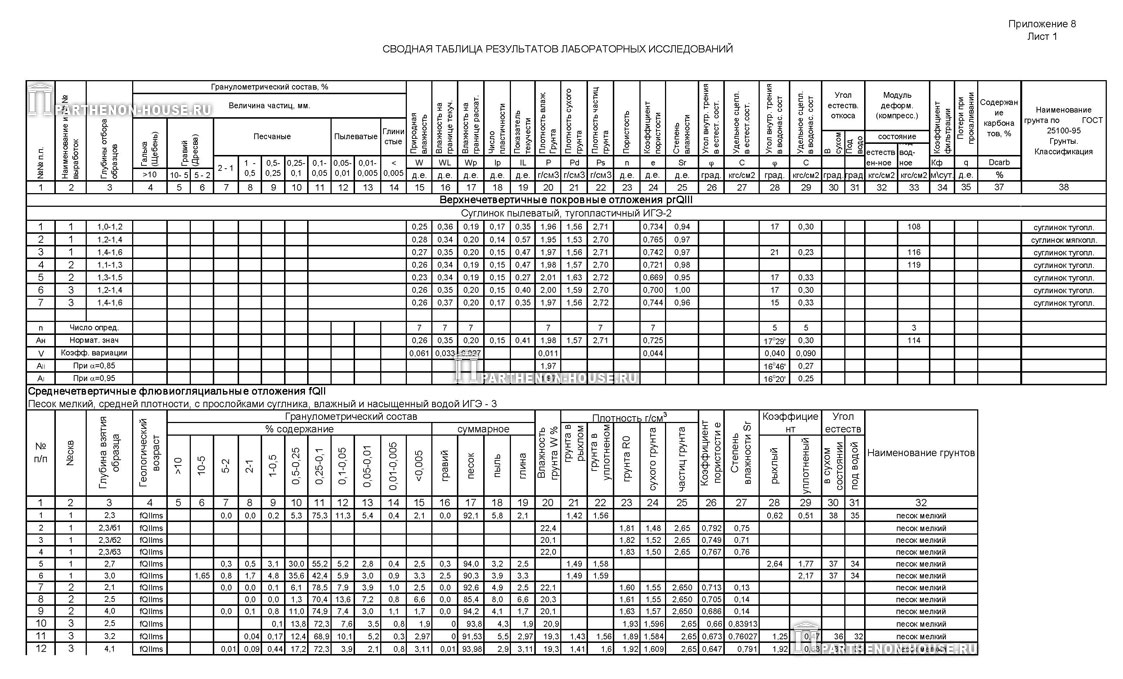

Приложение 8 Сводная таблица результатов лабораторных исследований физико-механических свойств грунтов. Лист 1.

результаты лабораторных исследований

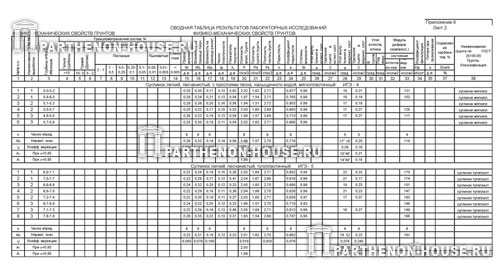

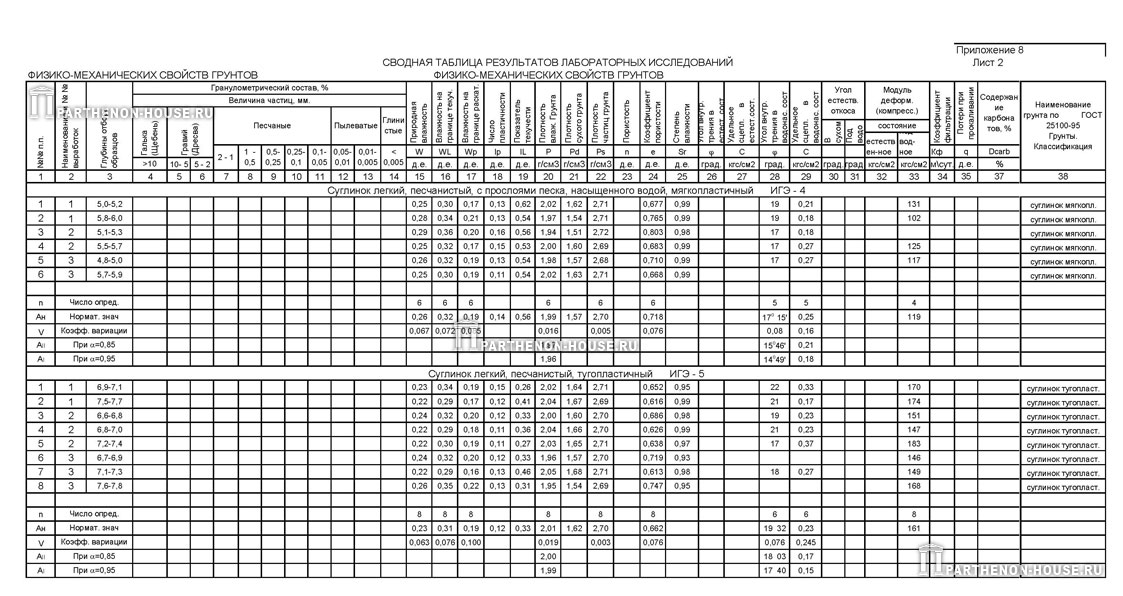

Приложение 8 Сводная таблица результатов лабораторных исследований физико-механических свойств грунтов. Лист 2.


результаты лабораторных исследований

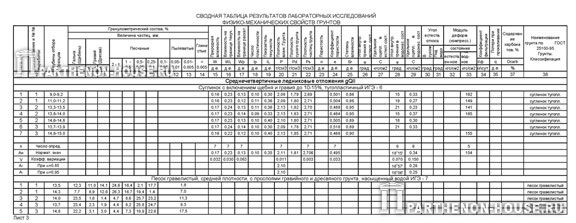

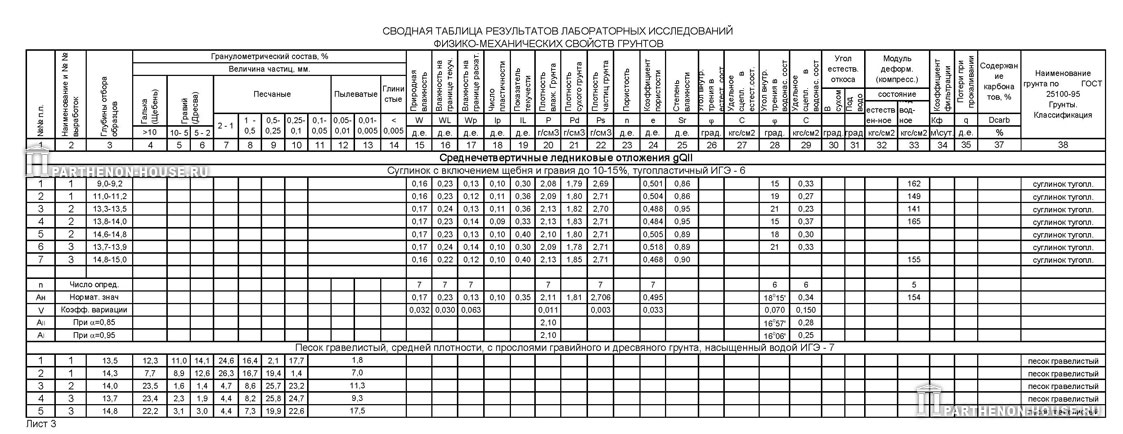

Приложение 8 Сводная таблица результатов лабораторных исследований физико-механических свойств грунтов. Лист 3.

результаты сопротивления грунтов сдвигу

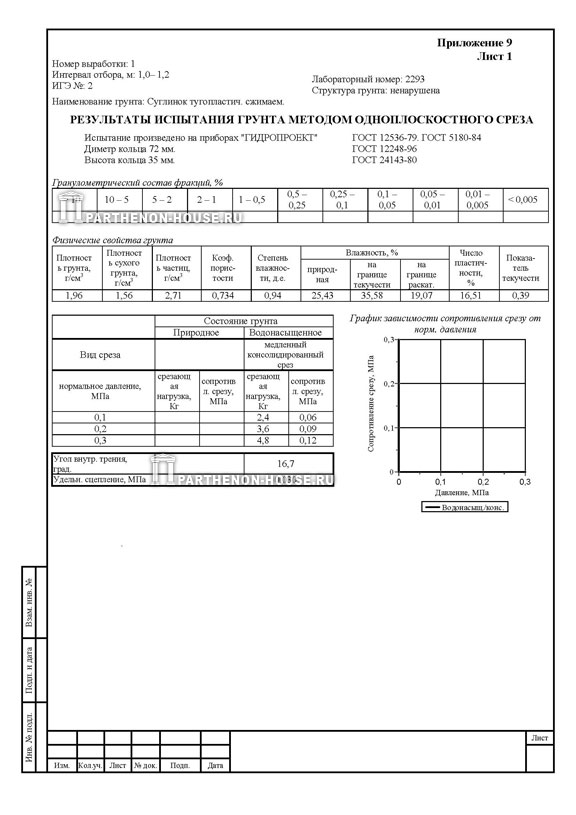

Приложение 9 Результаты сопротивления грунтов сдвигу. Лист 1. (Примечание: Приложение 9 имеет еще 22 листа)

результаты сопротивления грунтов

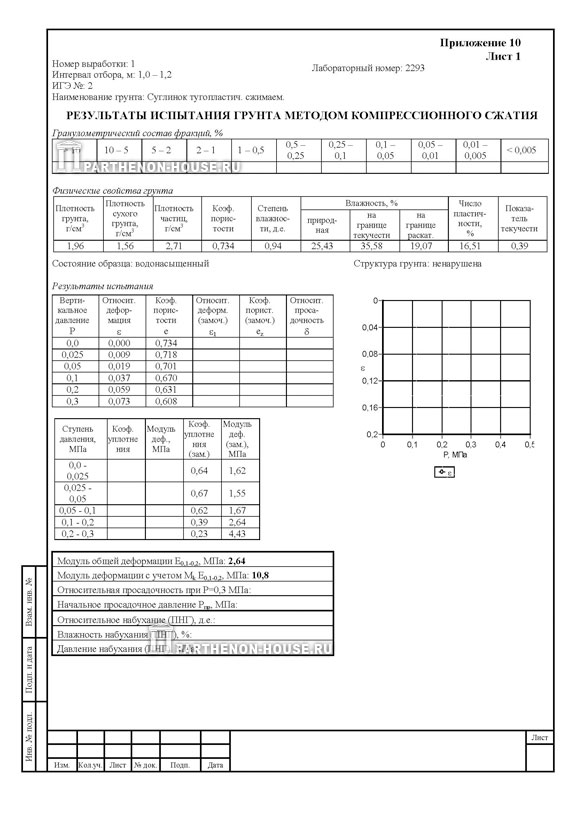

Приложение 10 Результаты сопротивления грунтов компрессионному сжатию. Лист 1. (Примечание: Приложение 10 имеет еще 20 листов)

оценка подтопляемости территории

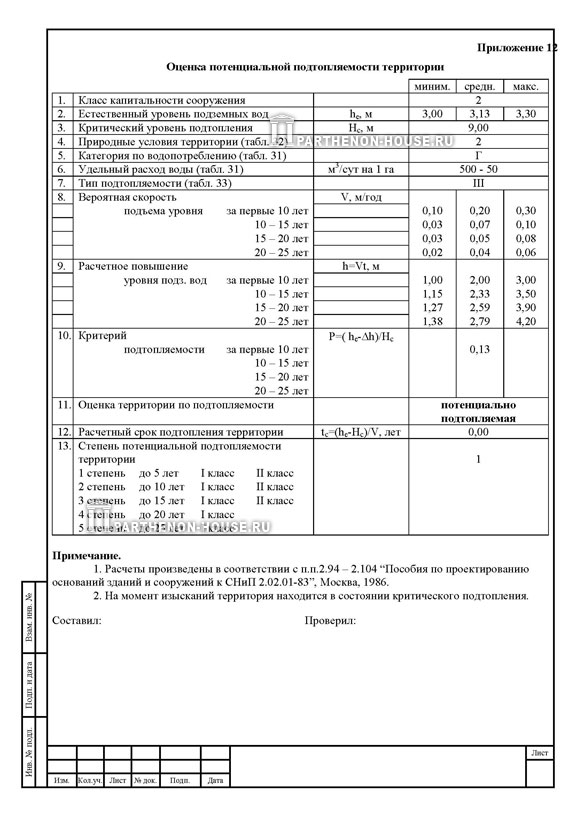

Приложение 12 Оценка потенциальной подтопляемости территории.


ВАЖНО!!! Еще раз напоминаем что отчет публикуется в значительно усеченном варианте и без нескольких ключевых приложений. Спасибо за понимание.

5. СПИСОК ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ

Техническая литература
1. ГОСТ 25100-95 "Грунты. Классификация"
2. ГОСТ 21.302-96 "Условные графические обозначения в документации по инженерно- геологическим изысканиям"
3. МГСН 2.07-01 "Основания, фундаменты и подземные сооружения"
4. "Пособие по проектированию оснований зданий и сооружений ( к СНиП 2.02.01-83)", М., 1986 г.
5. "Рекомендации по оценке геологического риска на территории г. Москвы" М., 2002г.
6. СНиП 11-02- 96 "Инженерные изыскания для строительства. Основные положения"
7. СНиП 2.02.01-83* "Основания зданий и сооружений"
8. СНиП 23-01-99 "Строительная климатология"
9. СНиП 2.03.11-85 "Защита строительных конструкций от коррозии"
10. ГЭСН-2001-01 "Земляные работы", сборник 1, табл. 1-1
11. СП 11-105-97 "Инженерно-геологические изыскания для строительства"
12. "Грунтоведение", В.Т. Трофимов, Наука, Москва 2005г.
13. "Объяснительная записка к Государственной геологической карте РФ, серия московская", ВСЕГЕИ, Санкт-Петербург 2001г.

Рекомендуем почитать:
- Аварийный дом. >>>
- Подготовка к строительству загородного дома. Геологические изыскания на месте строительства дома. >>>
- Особенности инженерно-геологических изысканий в малоэтажном строительстве. >>>

Где заказать:
- инженерно-геологические изыскания на участке строительства >>>


Все материалы, размещенные на сайте https://www.parthenon-house.ru, принадлежат компании ПАРФЕНОН. При цитировании текстов ссылка источник обязательна!

Вернуться к статьям раздела Подготовительный этап строительства дома

Вернуться к списку всех статей



Новые проекты домов

Стиль фахверк: История и современность.

Наш сайт представляет новую статью об архитектурном стиле фахверк. Знакомьтесь с историей и особенностями этого уникального стиля, с его глубоко укоренившимся прошлым и современными возможностями при проектировании домов в этой элегантной и привлекательной эстетике.

Зачем нужна экспертиза проектной документации: важность и основные преимущества

Узнайте, почему экспертиза проектной документации является неотъемлемой частью любого строительного процесса и какие преимущества она приносит. На нашем сайте вы найдете подробную информацию о важности проведения экспертизы проектной документации для обеспечения безопасности и качества строительных работ.

Все новости >>


Новые статьи
о строительстве

Проектирование и строительство домов из оцилиндрованного бревна

Весомые преимущества строительства домов из оцилиндрованного бревна удивят даже самого требовательного эстета. Узнайте больше о процессе проектирования и строительства этих уникальных жилищ, которые сочетают в себе изысканность и прочность - все, что вам необходимо для комфортной и гармоничной жизни в окружении природы.

Натяжные потолки

Хотите преобразить свое жилье в истинное произведение искусства? Хотите создать уют в вашем доме и вдохновляющую атмосферу? Тогда не пропустите нашу новую статью, посвященную натяжным потолкам!

Все новости >>


Опрос о строительстве
  1. Дом какой площади Вы хотите построить?
Принять участие в других опросах >>
Форум о строительстве

Объявления

Мы оказываем помощь и даем грамотные и профессиональные консультации по подбору готовых проекты домов, коттеджей, бань, гаражей, бассейнов, беседок и других малоэтажных построек. В нашем каталоге также широко представлены проекты коммерческого назначения (мотели, магазины, автомойки). Мы оказываем свои услуги по всей России и странам СНГ. Проектная документация разработана в соответствии с действующими строительными нормами и правилами, принятыми в Российской Федерации и обеспечивает безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий. Мы оказываем содействие не только в подборе готовых проектов домов самых лучших архитекторов России, но также можем помочь вам с индивидуальным проектированием по вашим эскизам. Кроме этих проектных работ, мы можем предложить и рекомендовать вам услуги надежных строительных компаний работающих в Московской области и других регионах России.

| Каталог проектов домов | Пример проекта | Как купить проект | Строительство | Все о стройке | Форум | Контакты | Мобильная версия | Конфиденциальность |

https://www.parthenon-house.ru - готовые проекты домов, малоэтажное строительство России.
Разработка, дизайн и продвижение сайта - компания "ПАРФЕНОН" (2007-2024)
Мы вконтакте
