Бетонные работы при монтаже стеновой опалубки PLASTBAU (ПЛАСТБАУ)
При выполнении бетонирования стен системы PLASTBAU (ПЛАСТБАУ) для подачи бетонной смеси можно использовать:
- бетонный насос;
- емкость для бетона;
- транспортную ленту - конвейер (главным образом, при бетонировании конструкций ниже уровня пола первого этажа).
Скорость подачи бетонной смеси в стенную опалубку PLASTBAU (ПЛАСТБАУ) не должна быть меньше 3-4 мЗ/час. Она зависит от нескольких факторов, например, высоты и длины бетонируемой стены, температуры наружного воздуха, способа подачи и консистенции бетонной смеси.
Бетонная смесь, используемая для бетонирования стен, на строительной площадке должна соответствовать следующим показателям:
удобоукладываемость бетонной смеси
S3 (осадка конуса - 100-150 мм);
S4 (осадка конуса - 160-210 мм);
максимальный размер крупного заполнителя- 16 мм.
Минимальная прочность бетона на сжатие должна быть по крайней мере 15 МПа (класс бетона В15). Оптимальная прочность бетона на сжатие - 25 МПа (класс бетона В25). Класс прочности бетона, необходимый для каждого здания или строения, при строительстве которого используют элементы стеновой опалубки системы PLASTBAU (ПЛАСТБАУ), определяется проектировщиком.
Перед началом работ по бетонированию необходимо убедиться, что:
- элементы стеновой опалубки расположены вертикально;
- установлены и стабильно закреплены все опорные раскосы крепления элементов стеновой опалубки;
- установлены и закреплены рамы проемов;
- установлены все хомуты для прокладки коммуникаций в стеновых элементах (для водопровода, канализации, электропроводки, вентиляции, отопления и пр.);
- закреплены все необходимые анкеры и элементы крепления тяжелых предметов;
- установлена необходимая вертикальная и горизонтальная арматура;
- на строительной площадке подготовлено место для подачи бетонной смеси.
Чтобы уменьшить скорость падения бетонной смеси при использовании насоса, в конце подающей трубы необходимо установить S-образную насадку диаметром 75 мм (два изгиба под углом 90°).
 |

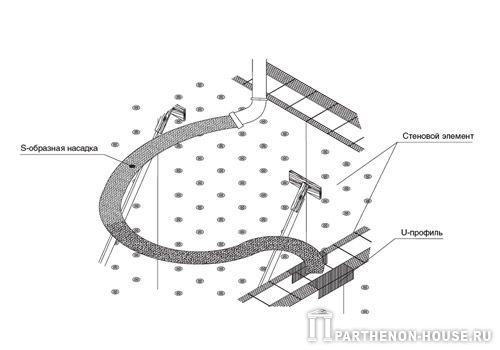

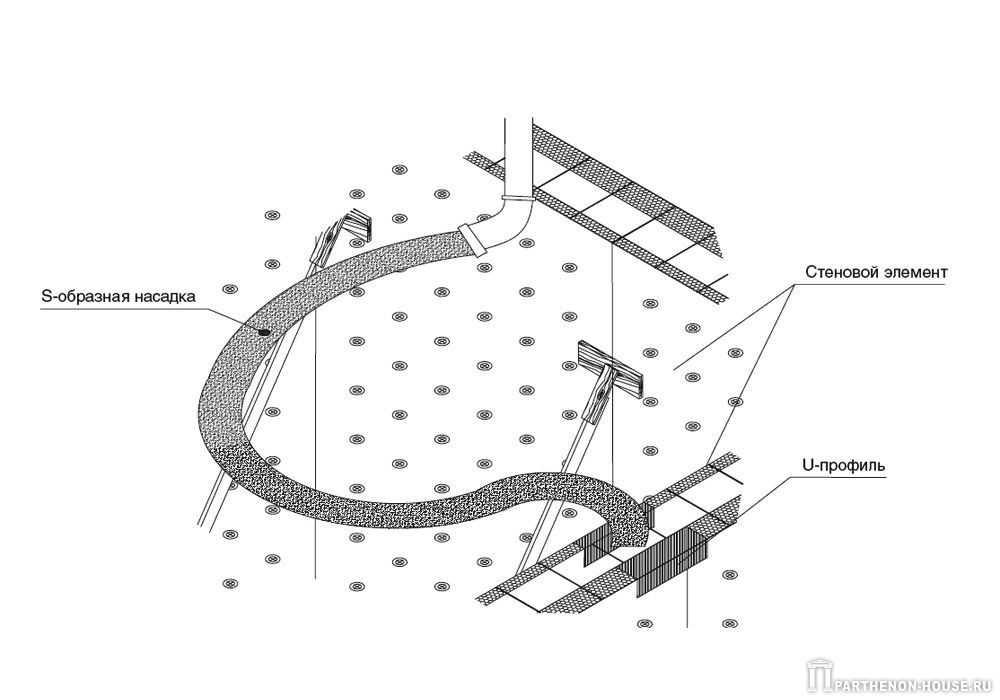

Рис. 3.12. Заполнение бетонной смеси в элемент стеновой опалубки PLASTBAU (ПЛАСТБАУ) бетонным насосом с использованием S-образной насадки
|
Чтобы уменьшить скорость падения бетонной смеси при использовании емкости для подачи раствора, один рабочий должен держать лопату в нижней части потока бетона. Это может и уменьшить скорость подачи бетонной смеси, и регулировать направление ее падения. Уменьшение скорости падения бетонной смеси необходимо для того, чтобы в элементах стеновой опалубки не образовывались вмятины в пенополистироле, и чтобы (в худшем случае) бетонная смесь не выдавливалась, повреждая пенополистирольную плиту
PLASTBAU (ПЛАСТБАУ). Самое большое давление бетонная смесь создает на нижнем уровне.
Чтобы во время бетонирования не испортить пенополистирольную плиту элементов
стеновой опалубки PLASTBAU (ПЛАСТБАУ) у верхнего края в местах вертикального соединения элементов, их необходимо накрыть оцинкованным стальным U-профилем длиной приблизительно в 50 см (рис. 3.12).
Бетонную смесь в стеновую опалубку начинают укладывать со свободно выбранного угла здания, и равномерно, продвигаясь в одном направлении (по часовой стрелке или в противоположном направлении) по периметру стены, бетонную смесь заполняют до необходимой высоты.
Этапы укладки бетонной смеси в элементы стеновой опалубки PLASTBAU (ПЛАСТБАУ)
В элементы стеновой опалубки бетонную смесь укладывают обычно в три этапа:
- первый - до низа оконных проемов;
- второй - до верха оконных проемов;
- третий - до верхнего края стеновой опалубки.
 |

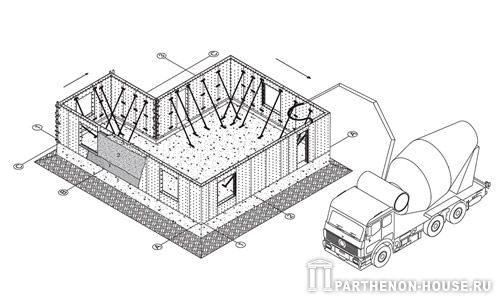

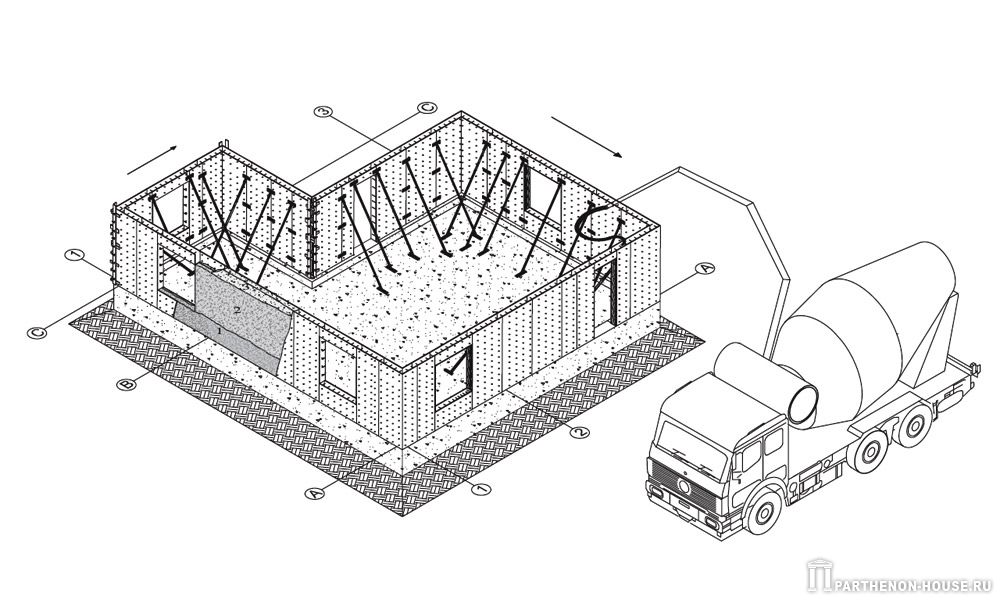

Рис. 3.13. Бетонирование стены бетонным насосом и последовательность заполнения бетонной смеси: 1 - заполнение бетонной смесью до нижнего края оконного проема; 2 - заполнение бетонной смесью до верхнего края оконного проема; 3 - заполнение бетонной смесью до верхнего края стеновой опалубки
|
При выполнении бетонных работ в стеновой опалубке вблизи угла здания нельзя направлять поток бетонной смеси прямо на угол. Рекомендуется укладывать бетонную смесь в опалубку не в самом углу здания, а на небольшом расстоянии (прибл. 60 см) от него.
Если с
элементами стеновой опалубки системы PLASTBAU (ПЛАСТБАУ), предусмотрено также и строительство следующих этажей, то необходимо следить за тем, чтобы бетонной смесью не были залиты верхние края пенополистирольных плит стеновых элементов. Их можно накрыть, например, полиэтиленовой пленкой, тканью или клеящей лентой. Для бетонной смеси с текучестью 160-210 мм необходимо выполнить дополнительное уплотнение, а в соответствии с конструктивными требованиями необходимо разместить также и дополнительную арматуру. Для зданий, в которых нагрузка на стену небольшая, например, для индивидуальных жилых домов, дополнительное уплотнение бетонной смеси можно и не выполнять. В любом случае, решение, выполнять или не выполнять дополнительное уплотнение бетонной смеси, принимает проектировщик, и необходимо руководствоваться указаниями для конкретных проектов. Для уплотнения бетонной смеси можно использовать:
- глубинный вибратор с максимальным диаметром головки 25 мм;
- резиновый или деревянный молоток.
При помощи глубинного вибратора бетонную смесь уплотняют внутри стеновой опалубки, то есть между двумя пенополистирольными плитами. При бетонировании необходимо следить за тем, чтобы во время уплотнения бетонной смеси вибратором не задевалась установленная в стеновых элементах арматура. Чтобы достичь эффективного вывода лишнего воздуха из бетонной смеси, уплотнение необходимо выполнять снизу вверх, то есть быстро вниз и медленно вверх. Трамбовка резиновым или деревянным молотком выполняется, нанося удары по наружной поверхности пенополистирольной плиты элементов стеновой опалубки в том месте, где бетонная смесь уже заполнена. Чтобы не повредить поверхность пенополистирольной плиты и распределить ударную нагрузку молотка по большей площади, удар следует наносить по деревянной прокладке. Уплотнение бетонной смеси следует выполнять во всех случаях и по всему периметру стены.
