Проект коттеджа с мансардой ПА-1704Г: 170,60 кв.м

28 000 руб.


Проект коттеджа ПА-1704Г

ВНИМАНИЕ!
Вы можете ознакомиться с проектом ПА-1704Г в нашем офисе, оплатить и забрать его.

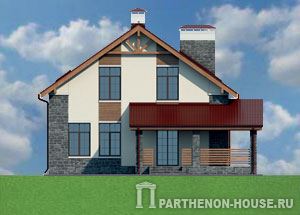

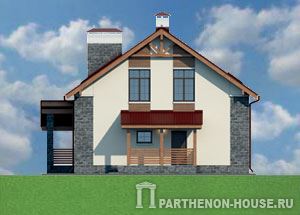

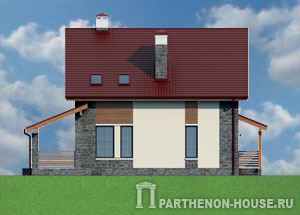

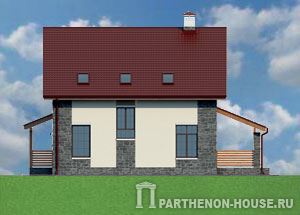

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения
Кликните для увеличения
Кликните для увеличения

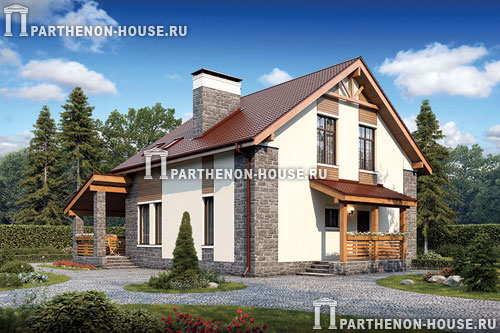

Проект коттеджа с жилой мансардой в технологии строительства из газобетонных блоков.

Область строительства: климатические условия России с показателем градусо-сутки отопительного периода ГСОП до 5000°С сут.

Котельная: да.
Комната на 1 этаже: да.
Камин: да.
Гардероб: да.
Кладовая: да.
Терраса: да.

Площадь застройки: 153,65 кв.м.
Площадь общая: 170,60 + 28,07 кв.м.
Площадь жилая: 88,71 кв.м.
Строительный объем: 859,35 куб.м.
Высота 1 этажа: 3,040 м.

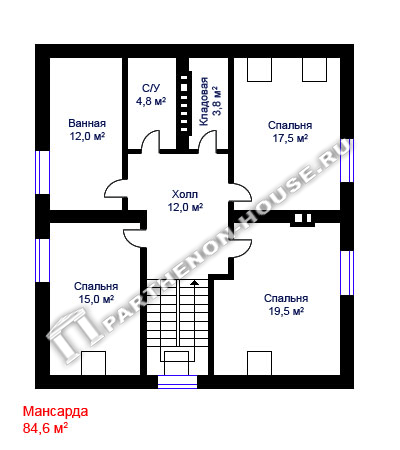

Высота 2 этажа: от 1,600 м. до 3,100 м.
Высота дома в коньке от уровня земли: 9,530 м.

Технология и конструкция: строительство коттеджа из газобетона.
Фундамент: монолитная ж/б плита.
Цоколь: из монолитного железобетона.
Перекрытия дома: 1 этажа - монолитное ж/б. 2 этажа - дощатый накат по деревянным балкам.
Стены: газобетонные блоки толщиной 400 мм (D500) + наружное утепление минераловатными плитами толщиной 50 мм.
Внутренние стены: газобетонные блоки толщиной 400 мм (D500).
Перегородки: толщиной 150 мм. из газобетонных блоков.
Дымоходы и вент. каналы: из полнотелого кирпича М150. В дымовых каналах устроить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
Конструкция крыши и кровля: мансардная, покрытие - металлочерепица.
Наружная отделка: цоколь - облицовка камнем, стены - штукатурка, камень и деревянные декоративные элементы.

Рекомендуемые инженерные решения:
- Отопление: автономное от котла.
- Вентиляция: естественная приточно-вытяжная.
- Водопровод: от скважины (вар. - от наружной сети).
- Горячее водоснабжение: от автономного котла.
- Канализация: в локальные очистные сооружения (вар. - в наружную сеть канализации)
- Электроснабжение - от наружной сети.

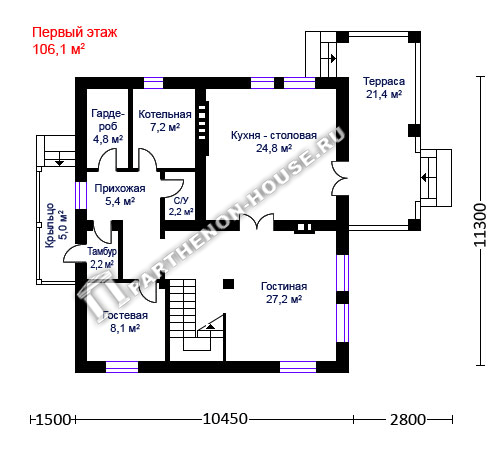

Габаритные размеры коттеджа: 10,450 х 11,300 м.
Минимальные размеры участка: 17,00 x 18,00 м.
Зеркальная проекция: нет.
ПРИМЕЧАНИЕ:
- Состав проектной документации:
- Архитектурно-Строительный раздел (АР + КР) = да.
- Инженерные разделы (ОВ, ВК,ЭО) (ИС) = нет.
- Стоимость проектной документации >>>

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>



Основные строительные объемы проекта дома ПА-1704Г

Наименование Ед. измерения Количество
Блоки газобетонные 400 мм. для наружных и внутренних стен. куб.м. 107.43
Блоки газобетонные 150 мм. для перегородок. куб.м. 16.58
Полнотелый кирпич для вент. каналов и колонн. куб.м. 12.34
Камень искусственный. кв.м. 57.03
Площадь кровли. кв.м. 219.83
Бетон В20. куб.м. 61.80
Бетон В7.5. куб.м. 18.40
Песок. куб.м. 108.00
Плиты экструдированного пенополистирола. куб.м. 8.10



Предложение Товар/Услуга
Строительство дома Рассчитать стоимость строительства Узнать стоимость постройки этого дома ➤
Калькулятор стоимости материалов ➤

Стоимость проекта: 28 000 руб.
Архитектурный паспорт проекта: 5 000 руб.
Заказать дополнительную копию проекта:
НЕ заказывать копию проекта:
1 копия проекта: 2 000 руб.
2 копии проекта: 4 000 руб.
Выбрать проекцию дома:
Проект: прямая проекция
