Проект каркасного дома ДК 195-78, 142 кв.м

49 000 руб.


Проект дома ДК 195-78

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения


Кликните для увеличения
Кликните для увеличения
Кликните для увеличения
Описание:

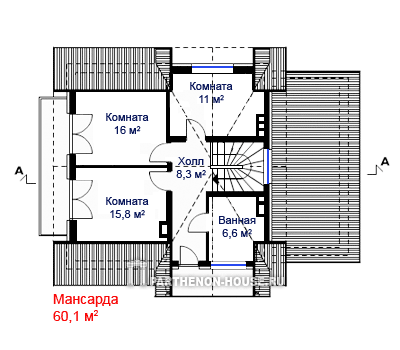

Одноэтажный дом с мансардой, без подвала. Максимальное количество жильцов: 6 человек.
Камин: нет.
Гараж: да.

Площадь застройки: 96,34 кв.м.
Площадь общая: 195,78 кв.м.
Площадь нетто: 144,78 кв.м.
Площадь жилая: 104,45 кв.м.
Кубатура: 618,3 куб.м.

Крыша:
Площадь крыши: 180,9 кв.м.
Угол наклона крыши: 45.
Технология и конструкция: деревянный каркас.
Наружные стены: В каркасе наружных стен принято осевое размещение столбов каждые 0,40 м, разрезы 38х140 мм. Толщина элемента (140 мм) продиктована количеством утепляющего материала, заполняющего деревянный каркас стены - 140 мм термической изоляции из целлюлозы.
Внутренние стены: конструкцию внутренних стен создает каркас, состоящий из элементов с разрезами 38х89 мм, каждые 0,40 м.
Перекрытие: деревянные балки 39х235 мм, осевое размещение, каждые 0,40 м, опирающиеся на наружные стены; конструкцией являются несущие перегородки и главные балк.
Конструкция крыши: деревянная, из хвойных пород, пропитанная антипиреном и антисептиком, с упрочняющей рамой.
Лестницы: железобетонная(наружная) и деревянная (внутренная).

Фундамент: ленточный монолитный ж/б.

Отделка.
Кровля: керамическая черепица или кровельный листовой металл.

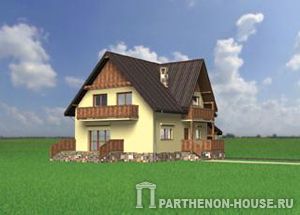

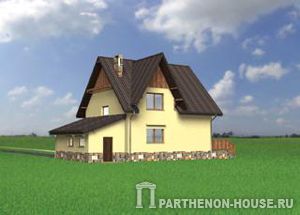

Фасад: система слоев наружной стены (внутри): 1. гипсоволокнистые плиты толщиной 12,5 мм 2. высоко паропроницаемая фольга. 3. термическая изоляция из целлюлозы толщиной 140 мм, плотность 52-55 кг/м3 (в пространстве конструкции стен) 4. древесностружечная пористая битумная плита толщиной 18 мм 5. деревянные дистанционные рейки, прикрепляемые к столбам конструкции стены, образующие вентиляционную щель 6. цементные плиты толщиной 12,5 мм 7. тонкослойная минеральная штукатурка на сетке, крупнозернистая или гладкая, а местами облицовка из бетонного фасадного камня..
Цоколь: от уровня строительной площадки до уровня первого этажа обстроен бетонной плиткой из фасадного камня.

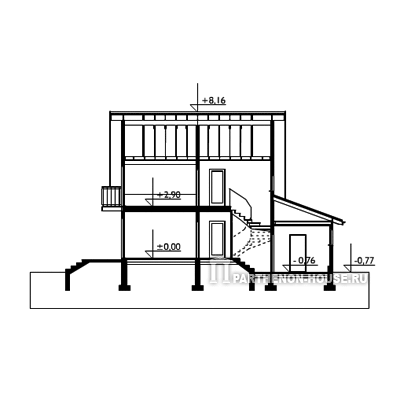

Габаритные размеры дома: 8,9 х 12,9 х 9,30 м.

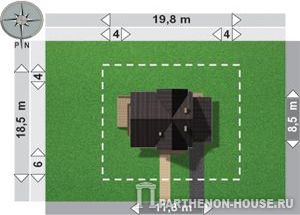

Минимальные размеры участка: 20,2 x 18,9 м.
Зеркальная проекция: нет.
Проект в другой технологии строительства: керамика.



Стоимость проекта: 49 000 руб.
Архитектурный паспорт проекта: 2 000 руб.
Заказать дополнительную копию проекта:
НЕ заказывать копию проекта:
1 копия проекта: 2 000 руб.
2 копии проекта: 3 500 руб.
Выбрать проекцию дома:
Проект: прямая проекция

Как правильно оформить заказ проекта дома на parthenon-house.ru?

Проект дома Сроки Экспресс-Доставки Вашего заказа "от двери до двери" по России
Москва, Санкт-Петербург, Орел, Белгород, Рязань, Курск, Нижний Новгород, Казань, Ярославль, Калуга, Иваново 1 день
Калининград, Архангельск, Краснодар, Ростов-на-Дону, Астрахань, Волгоград, Самара, Саратов, Екатеринбург, Новосибирск, Омск, Томск, Сургут, Тюмень, Новый Уренгой, Ханты-Мансийск, Барнаул, Челябинск, Пермь, Красноярск, Ижевск, Уфа 2 дня
Хабаровск, Владивосток, Иркутск, Якутск, Улан-Удэ 3 дня
Салехард, Нерюнгри, Южно-Сахалинск, Абакан, Чита 4 дня
Доставка в страны СНГ 3 - 5
дней

Назад в раздел

Поделиться ссылкой
ПАРФЕНОН, 28.07.2008 16:55:45 Цитировать Имя

Проект каркасного дома.

Проект каркасного дома ДК 195-78 - классический дачный дом. Форма дома, приспособленная к открытому пейзажу, относится к традиционной архитектуре. Строить по проекту дома ДК 195-78 можно на территории всей страны.

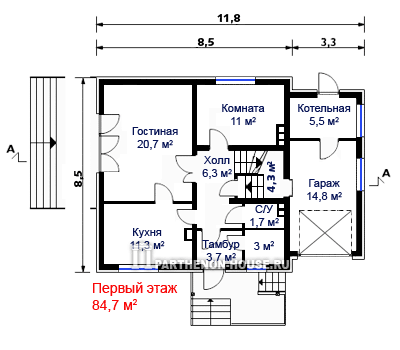

Дом запроектирован в технологии легкого деревянного каркаса. Характерная черта застройки - модульное размещение столбов в каркасе стен, а также балок перекрытия и конструкции крыши. В каркасе наружных стен принято осевое размещение столбов каждые 0,40 м, разрезы 38х140 мм. Толщина элемента 140 мм продиктована количеством утепляющего материала, заполняющего деревянный каркас стены, 140 мм термической изоляции из целлюлозы. Конструкцию внутренних стен создает каркас, состоящий из расположенных на расстоянии 0,40 м друг от друга элементов с разрезами 38х89 мм. Перекрытие над первым этажом представляет собой осевое размещение через каждые 0,40 м деревянных балок 39х235 мм, опирающихся на наружные стены. Конструкцией являются несущие перегородки и главные балки. Деревянная конструкция кровли с упрочняющей рамой, состоящая из хвойных пород, пропитана антипиреном и антисептиком. Проект каркасного дома ДК 195-78 предназначен для строительства одноэтажного дома без подвала, но с эксплуатационным мансардным этажом. Гараж с котельной пристроен к дому, вход туда расположен на уровне земельного участка, также есть проход из холла. На первом этаже находится прихожая, холл, туалет, гостиная, комната, кухня и кладовая (или гардероб). На мансардном этаже проекта каркасного дома находятся 3 спальные комнаты, гардероб и ванная.
