Проект пристроенного бассейна БЭ 391-3: 391,30 кв.м

Описание:
К существующему дому пристраивается здание бассейна. Вход в здание бассейна - через вновь прорубаемый дверной проем с уровня первого этажа существующего жилого дома.

Архитектурно-планировочное решение

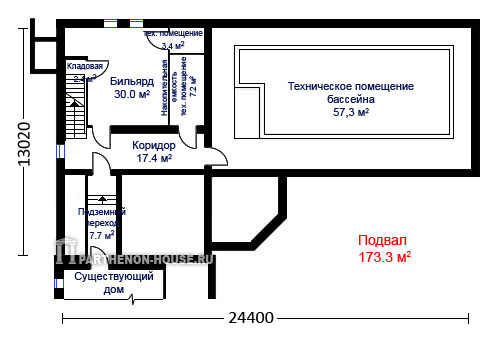

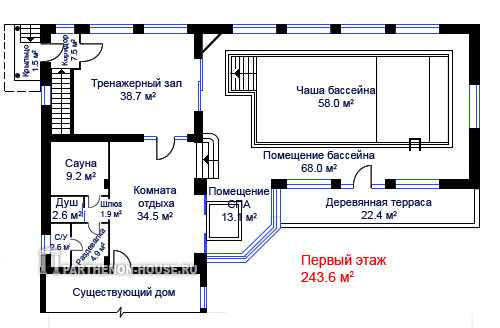

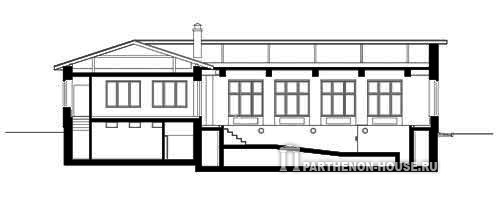

1. Пристраиваемое здание бассейна имеет 2 уровня - подвал для размещения технологического оборудования и первый этаж. Вход в подвал со стороны улицы. Подвальная часть располагается на расстоянии 4,3 м от существующего дома.
2. Помещение бассейна располагается на 0,6 м ниже уровня чистого пола остальных помещений.

Чаша бассейна: переливная, со встроенным жалюзийным устройством.
Размеры чаши бассейна: 5,00 х 10,00 х 1,3/1,8 м. (Н воды).

Площадь общая: 391,30 кв.м.
Площадь жилая: 34,50 кв.м.
Высота подвала: 2,40 м.
Высота помещения бассейна: от 3,30 м.
Высота помещений 1 этажа: 2,70 м.

Конструктивное решение здания
Фундаменты: монолитный железобетон с гидроизоляцией, утеплением.
Стены: кирпичные, с утеплением в теле стены 100 мм. Толщина стены - 600 мм.
Перекрытия: монолитный железобетон.

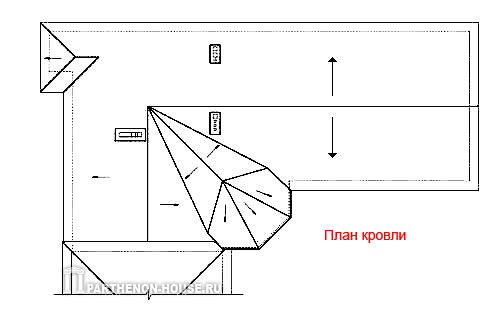

Крыша: вальмовоя, кровля - металлочерепица.

Отделка фасада
Стены: облицовочный кирпич. Декоративные элементы стен - облицовка камнем.
Цоколь: облицевать искусственным камнем.

Инженерное оборудование
Отопление: из существующего жилого дома.
Водоснабжение: от существующего дома.
Канализация ливневая и условно чистая: (слив воды из чаши бассейна) - в лотки ливневой канализации.
Электроснабжение: от существующего дома.

Габаритные размеры комплекса: 24,40 х 13,02 х 5,13 м.
Минимальные размеры участка: 29,00 x 17,0 м.
Зеркальная проекция: нет.
Проект в другой технологии строительства: нет.
ПРИМЕЧАНИЕ:
- Состав: Строительный комплект: (АР + КР) = 50000 руб.
- Рабочий комплект: (АР + КР + ИС) = 75000 руб.
