Проект бассейна БЭ 243 -3, 243 кв.м

45 000 руб.


Бассейн БЭ 243-3

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения


Кликните для увеличения
Кликните для увеличения
Кликните для увеличения
Кликните для увеличения

Описание:

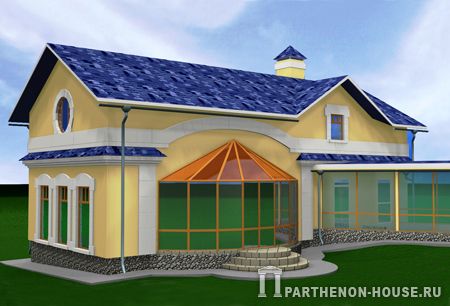

Бассейн с подвалом и мансардой. Проект разработан для строительства во II-В климатическом районе.
Гараж: нет.

Чаша бассейна: скимерная.
Размеры чаши бассейна: 4,0 х 7,0 х 1,6 м. (Н воды). Оборудование чаши: металлическая "римская" лестница, подводные прожектора. Отделка чаши - мозаичная смесь.

Площадь застройки: 137,80 кв.м.
Площадь общая: 243,3 кв.м.
Кубатура: 1800 куб.м.

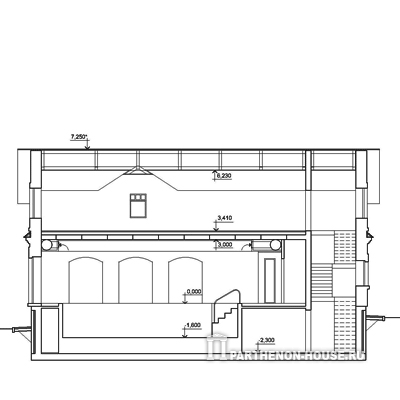

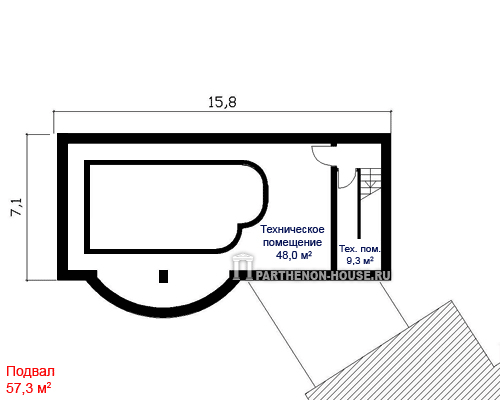

Высота подвала: 2,20 м.
Высота 1 этажа: 2,40 м.
Высоты в мансарде: 1,80 - 2,80 м.

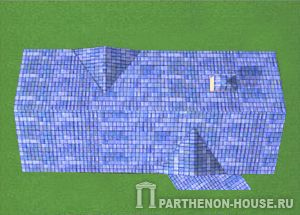

Крыша:
Площадь крыши: 185,3 кв.м.
Угол наклона крыши: 30.
Кубатура древесины стропильной конструкции крыши: 8,6 куб.м.

Технология и конструкция: керамика.
Наружные стены: 7-ми щелевой кирпич с утеплителем.
Стены чаши бассейна: плотный бетон.
Перекрытие подвала: монолитный железобетон.
Конструкция крыши: деревянная, стропильная конструкция.
Лестницы: монолитные, железобетонные.

Фундамент, подвал: монолитный железобетон с гидроизоляцией, утеплением и дренажом.

Отделка.
Кровля: мягкая.

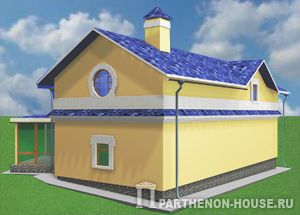

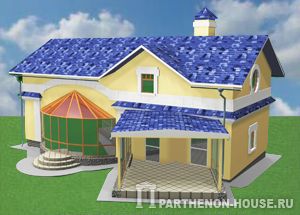

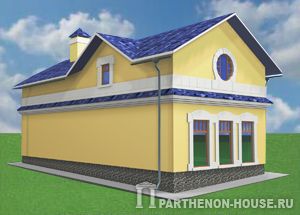

Фасад: штукатурка-покраска по сетке.
Цоколь: облицовка песчаником.

Инженерные решения:
Отопление: от котельной существующего дома. Для бассейна вода готовится в специальном блоке, включающим в себя теплообменник, водоочистку, циркуляционный насос и т.д.
Водоснабжение: от существующей сети.
Вентиляция: помещения плавательного бассейна приточно - вытяжная с механическим побуждением. Вент. оборудование располагается в подвале.
Канализация бытовая: в центральную сеть.
Слив воды из чаши бассейна: в сборный колодец.
Электроснабжение: от внешних сетей.

Габаритные размеры бассейна: 15,8 х 7,1 м.
Минимальные размеры участка: 23,8 x 15,1 м.
Зеркальная проекция: нет.
Проект в другой технологии строительства: нет.
ПРИМЕЧАНИЕ:
- Состав: АР + КР = 45000 руб.
- Рабочий комплект: (АР + КР + ИС) = 75000 руб.

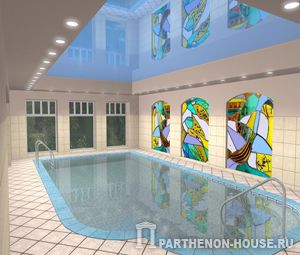

Фотографии интерьеров бассейна
Посмотреть все интерьеры этого бассейна


Предложение Товар/Услуга
Строительство дома Рассчитать стоимость строительства Узнать стоимость постройки этого дома ➤
Калькулятор стоимости материалов ➤

Стоимость проекта АР+КР: 45 000 руб.
Стоимость проекта АР+КР+ИС: 75 000 руб.
Архитектурный паспорт проекта: 4 000 руб.
Заказать дополнительную копию проекта:
НЕ заказывать копию проекта:
1 копия проекта: 4 000 руб.
2 копии проекта: 8 000 руб.
Выбрать проекцию дома:
Проект: прямая проекция

Как правильно оформить заказ проекта дома на parthenon-house.ru?

Проект дома Сроки Экспресс-Доставки Вашего заказа "от двери до двери" по России
Москва, Санкт-Петербург, Орел, Белгород, Рязань, Курск, Нижний Новгород, Казань, Ярославль, Калуга, Иваново 1 день
Калининград, Архангельск, Краснодар, Ростов-на-Дону, Астрахань, Волгоград, Самара, Саратов, Екатеринбург, Новосибирск, Омск, Томск, Сургут, Тюмень, Новый Уренгой, Ханты-Мансийск, Барнаул, Челябинск, Пермь, Красноярск, Ижевск, Уфа 2 дня
Хабаровск, Владивосток, Иркутск, Якутск, Улан-Удэ 3 дня
Салехард, Нерюнгри, Южно-Сахалинск, Абакан, Чита 4 дня
Доставка в страны СНГ 3 - 5
дней

Назад в раздел

Поделиться ссылкой
ПАРФЕНОН, 29.01.2009 16:44:36 Цитировать Имя

Проект бассейна

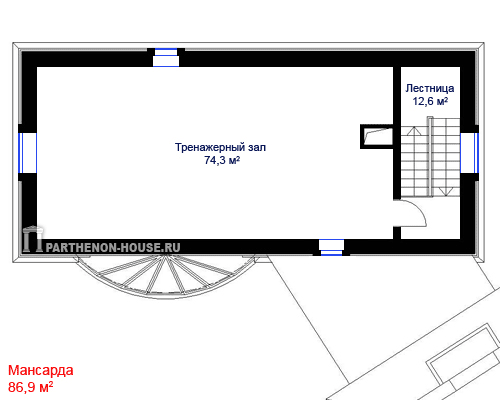

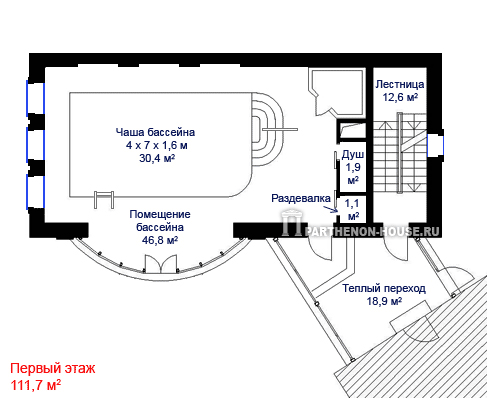

Проект бассейна с подвалом и мансардным этажом. Бассейн со скиммерной чашей. Скиммер – устройство для забора воды с поверхности. В бассейнах со скиммерами уровень воды в чаше обычно на 25-25 см ниже верхней кромки и его повышение при наличии купающихся происходит в пределах общего объема бассейна. Проект пристроенного бассейна БЭ 243-3 кроме теплого перехода из дома имеет второй выход на территорию участка. На первом этаже бассейна расположена раздевалка, душевая, спа – бассейн. По лестнице подымаемся на мансардный этаж, где расположен тренажерный зал площадью 74,3 кв.м. В подвале расположены технические помещения с оборудованием, обеспечивающим исправную работу технологических систем бассейна. Проект бассейна спроектирован в технологии строительства наружных стен из кирпича с дополнительным утеплением. Перекрытия – железобетонные, монолитные.
