Проект месяца май 2009 г. Проект деревянного дома из оцилиндрованного бревна ОЦБ 171-0

Уважаемые посетители! Лучшим проектом дома в мае месяце мы предлагаем проект деревянного дома ОЦБ 171-0. Проект дома выполнен в технологии строительства из оцилиндрованного бревна. Внутренняя планировка делит дом на две части. Планировка каждой половины дома предусматривает наличие жилой и технической зоны, что обеспечивает четкое зонирование открытого жилого пространства. Удобная и компактная лестница с небольшой промежуточной поворотной площадкой ведет на второй этаж. Просторная открытая кухня плавно переходит в дневную комнату. Деревянная конструкция придает всему дому легкость. Сплошные несущие стены с большими окнами расширяют общее пространство дома. Дом рассчитан на проживание семьи из 4-5 человек. Проект дома ОЦБ 171-0 это современный деревянный дом - надежный и уютный.

I. ПРОЕКТ ДЕРЕВЯННОГО ДОМА ОЦБ 171-0 - ОБЩИЕ ДАННЫЕ

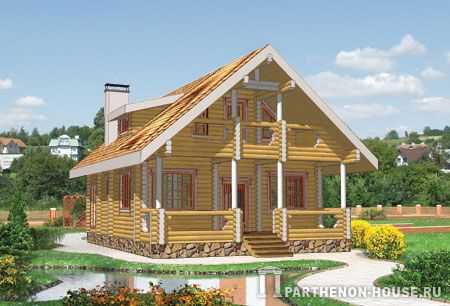

Проект деревянного дома ОЦБ 171-0
Проект деревянного дома из оцилиндрованного бревна ОЦБ 171-0 118,9 кв. м. в нашем каталоге >>

1. Назначение дома и его характеристики

Запроектированное здание является жилым домом для индивидуальной застройки, предназначенным для проживания в нем 4-5 человек.

2. Основные технические данные

2.1. Площадь расчетная - 171,00 м2.
2.2. Общая площадь - 118,90 м2.
2.3. Жилая площадь - 60,50 м2.
2.4. Количество жителей - 4-5 человек.
2.8. Длина х ширина здания - 12,00 х 8,00 м.
2.9. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую лицензию.

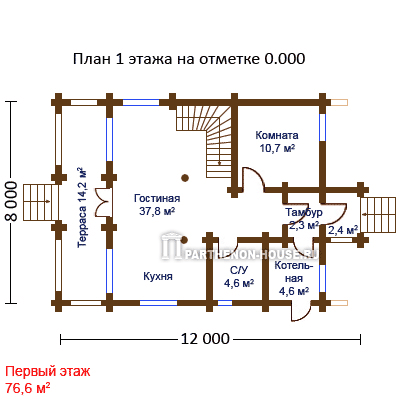

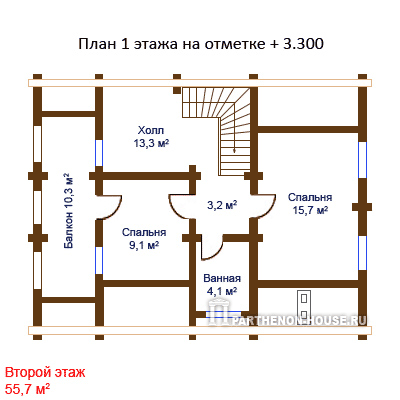

Первый этаж проекта дома ОЦБ 171-0 Мансарда проекта дома ОЦБ 171-0

3. Установочное оборудование

Дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым и вентиляционным.

4. Условия размещения дома

При размещения дома на участке застройки, необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой. Если в проекте деревянного дома заменяются материалы и строительные технологии возведения, то проект требует соответствующей адаптации согласно строительным нормам и правилам.

Обязательный объем адаптации типового проекта дома

Проектировщик, составляющий строительный проект, который нужен для получения разрешения на строительство, в рамках адаптации типового проекта дома обязан:

1. На оригинале типового проекта дома нанести графическими средствами красного цвета предусмотренные изменения в области чертежей и текста.
2. Подготовить адаптацию фундаментов проекта дома к местным грунтовым условиям.
3. Проверить или пересчитать конструкцию здания в области ее приспособления к местным условиям и нормативным нагрузкам, следующим из климатической зоны, не вводя изменения в форму и наружные размеры здания, в угол наклона скатов крыши, высоту стен и размеров окон.
4. Подписать проект дома в качестве автора адаптации к конкретной застройке с указанием рода и номера проектных прав, которыми обладает.
5. Приложить заявление о выполнении проекта дома согласно строительным нормам и правилам.

Проект благоустройства земельного участка надо положить в отдельную папку, которая вместе с настоящим архитектурно-строительным проектом будет комплектом строительного проекта.

ВНИМАНИЕ!
Изменения и корректировки в проект дома мы не вносим! Проект дома возможен в технологии изготовления из деревянного бруса, сроки и стоимость обговариваются отдельно.

5. Правовые требования относительно реализации объекта

Здание необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1. Описание конструкционных элементов

1.1. Фундаменты - ленточные фундаменты из гравийного бетона.
1.2. Стены фундаментов - из бетона.
1.3. Наружные стены - деревянные слои, венцовая.
1.4. Перекрытие - деревянные.
1.5. Лестница внутренняя - деревянная.
1.12. Конструкция крыши - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком: защищающими от огня и биологической коррозии средствами ВНИМАНИЕ: Надо обеспечить вентиляцию чердака над мансардным этажом. Приток воздуха - отверстиями в навесе, защищенными защитной решеткой. Вытяжная вентиляция - вентиляционными отверстиями и элементами системы кровельного покрова. Общая площадь вентиляционных отверстий - не меньше 1/300 площади чердака.

2. Изоляция

2.1. Изоляция:
2.1.1. Гидроизоляция - применить в зависимости от характеристик грунта и уровня залегания грунтовых вод. Для не очень влажных грунтов подойдет горизонтальная гидроизоляция в 2 слоя рубероида на битумной мастике на загрунтованном основании; Вертикальную изоляцию необходимо приспособить к системе утепления стен фундаментов.
2.1.2. Пароизоляция - битумный рубероид, полиэтиленовая фольга или упрочненная металлизированная бумага.
2.1.3. Термическая изоляция - стиропор или минеральная вата.

3. Конечные примечания

3.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
3.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и лицензией на право проведения соответствующих видов строительных работ.

Предлагаем ознакомиться:
- Проекты деревянных домов >>>
- Стоимость строительства деревянного дома из оцилиндрованного бревна >>>
