Лучший проект месяца. Июнь 2019г. Проект двухэтажного дома ПА-221К.

Проект двухэтажного дома.

I. Проект ПА-221К - общие данные

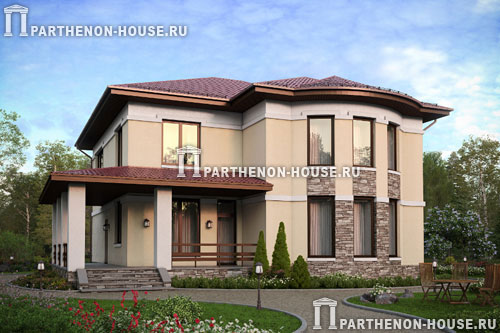

Дом ПА-221К

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

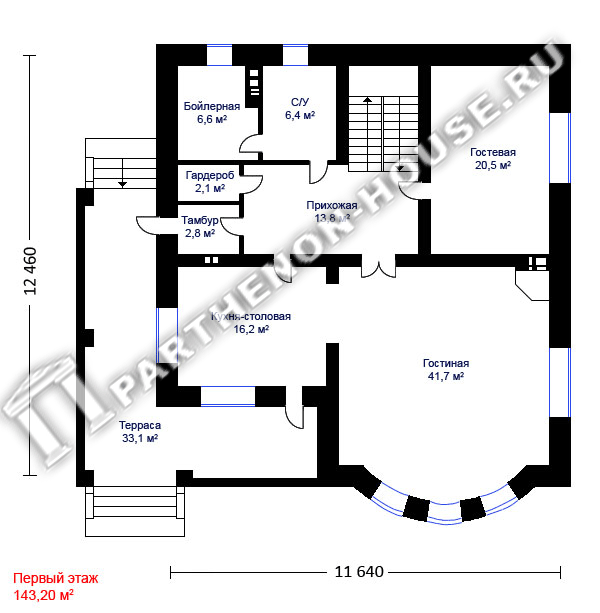

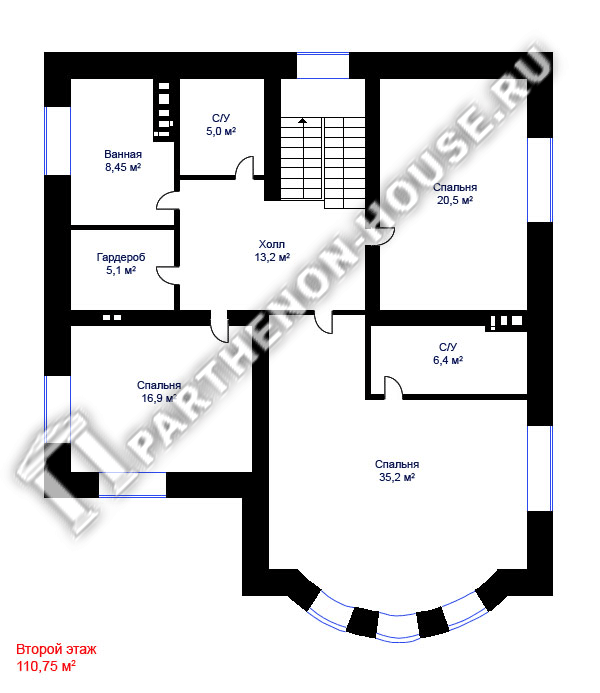

1 этаж Проект дома ПА-221К Второй этаж дома ПА-221К

Примерная стоимость строительства теплового контура (коробка здания) дома ПА-221К

Строительство: из керамического кирпича 2.1 НФ
(Цены: июнь 2019 года)
Наименование Стоимость
(материалы + работы)
руб.
1 Стоимость строительства коробки здания (фундамент, стены, вент. каналы, крыша, кровля) 4 270 000.00

*Общая площадь = 220,13 м2 (без террасы и крыльца), ориентировочная расчетная стоимость строительства 1 м2 коробки здания с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, фасадом облицованным камнем и штукатуркой, мансардной утепленной крышей, окнами и кровлей с чистовым покрытием металлочерепицей составит не менее 19 400,00 руб.

1. Техническое описание проект дома ПА-221К

Проектная документация жилого дома разработана для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.

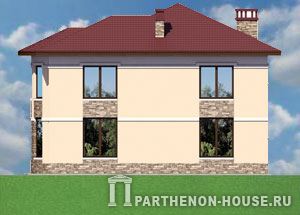

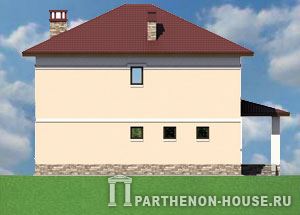

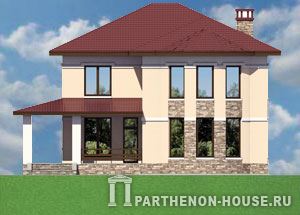

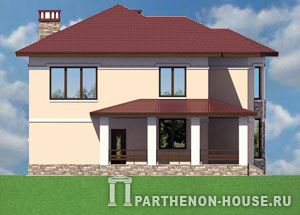

Фасады.
Основные разрезы.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.
Есть дополнительные разделы по отоплению, водоснабжению и канализации.

ОЗНАКОМИТЬСЯ
Пример состава проектной документации серии домов ПА >>>

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проектная документация разработана для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели проекта дома с гаражом и мансардой ПА-221К

Наименование Ед.изм. Количество
Площадь застройки кв.м. 196.38
Общая площадь кв.м. 220.13
Площадь террас, крыльца кв.м. 33.05
Жилая площадь кв.м. 134.20
Строительный объем здания куб.м. 1511.01
Высота помещений 1 этажа м. 3.040
Высота помещений 2 этажа м. 2.990 м
Высота дома в коньке от уровня земли м. 10.460
Кирпич поризованный 640 мм для внутренних и наружных стен. куб.м. 153.12
Кирпич поризованный 120 мм для перегородок. куб.м. 12.25
Полнотелый кирпич М150 на вент. каналы. куб.м. 13.77
Площадь облицовки камнем. кв.м. 51.85
Площадь кровли. кв.м. 272.52
Бетон В20. куб.м. 88.10
Бетон В7.5. куб.м. 22.00
Песок. куб.м. 110.50
Щебень. куб.м. 30.00
Экструдированный пенополистирол. куб.м. 10.00

5. Материалы для фундамента, стен и кровли проекта дома ПА-221К

5.1. Фундамент - монолитная ж/б плита из бетона В20; W6; F150 устраиваемый на подготовке из бетона B7.5/ Подготовка состоит из двух слоев по 50 и 30 мм. Армирование фундаментной плиты ведется сетками из отдельных арматурных стержней d14 А400С с шагом 200 мм в обоих направлениях. Сетки устанавливаются в верхней и нижней зонах фундаментной плиты. Арматурные стержни объединяются в сетку при помощи вязальной проволоки. Перехлест арматурных стержней выполнить вразбежку с длиной перехлеста не менее 410 мм. Установка арматуры, расположенной в верхней зоне плиты в проектное положение осуществляется при помощи стальных фиксаторов.
5.2. Цоколь - из монолитного ж/б высотой 610 мм.
5.3. Наружные стены - толщиной 640 мм. из поризованного кирпича М150.
5.4. Перегородки: пустотелый кирпич М150 толщиной 120 мм.
5.5. Перекрытия: междуэтажное и чердачное - монолитные ж/б.
5.6. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.7. Конструкция крыши и кровля: чердачная, покрытие – металлочерепица.
5.8. Наружная отделка: цоколь - облицовка камнем, стены – камень, штукатурка.
5.9. Междуэтажная лестница – разработка лестницы выполняется в дизайн-проекте интерьера по отдельному заказу специализированной организацией.
5.9.1. Перемычки над оконными и дверными проемами – сборные и монолитные ж/б.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
