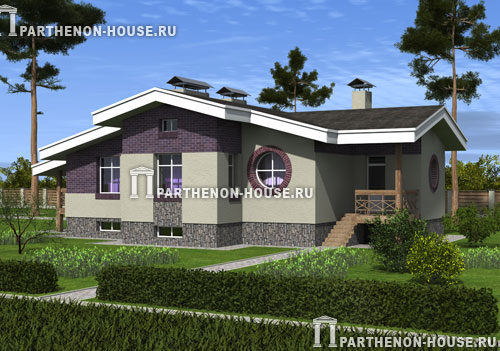

Великолепный образец современного одноэтажного дома. Кроме первого этажа в проекте дома запроектирован подвал. В подвал вынесены котельная, кладовые и другие тех. помещения свободного назначения. Первый этаж исключительно для удобной и комфортной жизни семьи из 4-5 человек. Прекрасные планировки, благодаря которым каждый член семьи сможет всегда уединиться и побыть в своей комнате. А для общего время провождения есть просторная помещение, где расположены гостиная с камином и кухня-столовая. Из этого помещения есть два выхода на удобную и большую террасу расположенной в сторону сада.

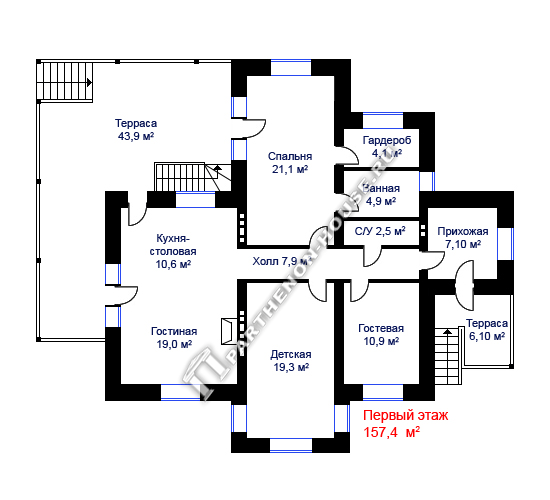

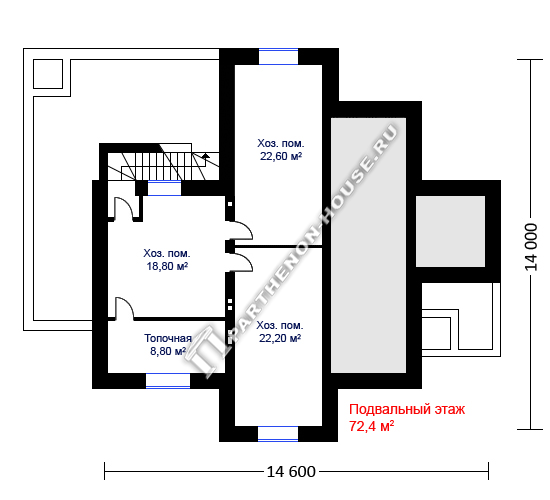

Планировки дома
Купить проект дома КА 194-8 >>
Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта КА 194-8
Строительство: из силикатного кирпича
(Цены: май 2019 года)
| № |
Наменование |
Стоимость
(материалы)
руб. |
| 1 |
Возведение фундамента дома (железобетонные монолитные конструкции.) |
--- |
| 2 |
Устройство перекрытий (сборное железобетонное перекрытие для пола 1-го этажа и по деревянным прогонам для чердачного перекрытия). |
--- |
| 4 |
Возведение несущих наружных и внутренних стен, перегородок из кирпича (с устройством перемычек дверных и оконных проемов). |
--- |
5 |
Облицовка фасада дома кирпичом и камнем. |
--- |
6 |
Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). |
--- |
| 7 |
Окна ПВХ с двойным стеклопакетом. |
--- |
| 8 |
Входные двери (4 штуки). |
--- |
| -- |
ИТОГО* |
от 2 000 000. 00 |
* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам мая 2019 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций лестниц дома, входной площадки, устройство вент. каналов.
*Общая площадь = 194,80 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями фундамента и цоколя, наружными стенами из керамического или силикатного кирпича, внутренними несущими стенами и перегородками из кирпича, облицовкой стен и цоколя кирпичом и камнем, междуэтажными перекрытиями, чердачным утепленным деревянным перекрытием, чердачной крышей с чистовым покрытием металло черепицей, окнами, входными дверьми составит не менее 10 266,00 руб.
1. Проект дома
Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.
Ведомость основных комплектов рабочих чертежей
Состав проектной документации
| Архитектурно-Строительный раздел |
| Общие данные по проекту. |
| Поэтажные планы. |
| Фасады. |
| Основные разрезы по дому. |
| Планы перекрытий этажей. |
| Планы стропил. |
| Основные конструктивные узлы. |
| Спецификация на применяемые материалы и их объемы. |
| Фундаменты. |
2. Правовые требования относительно реализации объекта
Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.
3. Общие данные
Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:
Dd = (tв - tн.ср) х nо.
4. Основные строительные показатели
| Наименование |
Ед.изм. |
Количество |
| Площадь застройки |
кв.м. |
215.00 |
| Общая площадь |
кв.м. |
194.80 |
| Жилая площадь |
кв.м. |
70.30 |
5. Фундамент, материалы стен и кровли
5.1. Фундамент – монолитный ж/б.
5.2. Наружные стены дома - толщиной 640 мм. из силикатного кирпича М125 и облицовкой лицевым кирпичом.
5.3. Внутренние несущие стены: толщиной 380 мм. из силикатного кирпича.
5.4. Перегородки: из силикатного кирпича толщиной 120 мм.
5.5. Перекрытия дома: сборные ж/б и деревянное по прогонам.
5.6. Вент. каналы и дымоходы: керамические вентиляционные шахты.
5.7. Конструкция крыши и кровля: чердачная, покрытие – металочерепица.
5.8. Наружная отделка: цоколь - облицовка камнем, стены - лицевой кирпич и декоративные фасадные элементы.
6. Конечные примечания
6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
