Проект месяца декабрь 2017 г. Дом для узкого участка и большой семьи ПА-1369П.

Великолепный образец компактного дома для строительства на узких или небольших участках. При небольших габаритах этого дома, планировки в нем выполнены с такими компоновочными решениями, которым может позавидовать владельцы шикарных особняков. На первом этаже есть большая гостиная с камином и прилегающей к ней кухней. В противоположной части первого этаже расположились две жилые комнаты. Наличие на 1-м этаже даже одного дополнительного жилого помещения является признаком дома с улучшенными планировками. А в этом, еще раз подчеркнем, небольшом доме, их целых две, что, конечно же, очень порадует будущих жильцов. Также на этом этаже есть исполненная в соответствии с регламентами по газоснабжению загородных домов котельная, с отдельным входом с улицы. Обращает на себя внимание и просторная, укрытая от осадков терраса. И конечно же здесь есть обязательные для любого жилого дома санузел, тамбур и небольшая кладовая, расположения под лестничным маршем. Дом исполнен в бюджетном варианте строительства с мансардным этажом. В мансарде расположились холл, четыре спальных комнаты, два раздельных санузла и два балкона. Причем из каждой комнаты есть выходы на эти балконы. При особых обстоятельствах в этом небольшом, но очень вместительном доме на постоянной основе сможет проживать семья из 6-8 человек. В конструктивном плане это простой квадрат в пятне застройки с обыкновенной двухскатной крышей, что позволяет нам позиционировать этот проект дома для бюджетного и недорогого строительства. Благодаря удачно подобранным материалам для внешней отделки дом смотрится элегантно и привлекательно.

Видео-обзор: Проект дома ПА-1369П

I. ПРОЕКТ ДОМА ПА-1369П- ОБЩИЕ ДАННЫЕ

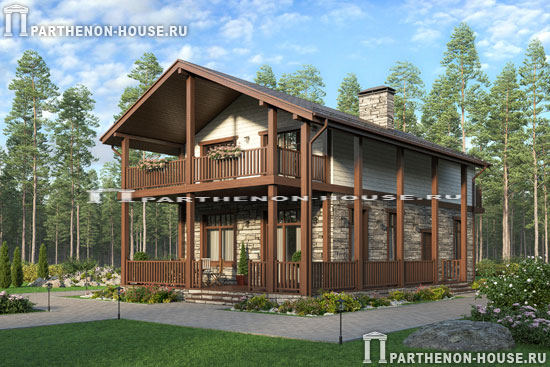

Проект дома ПА-1369П

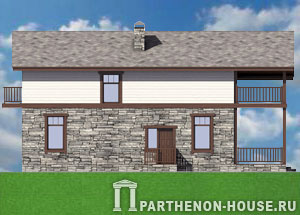

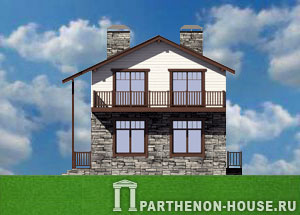

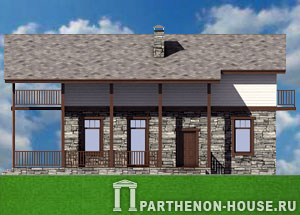

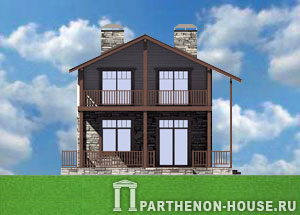

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

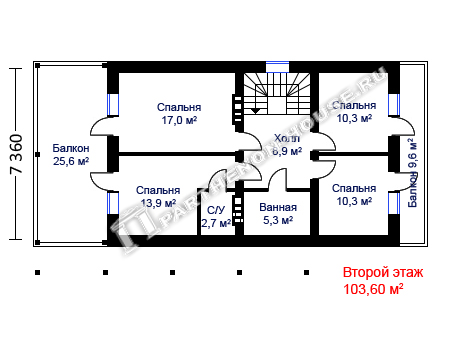

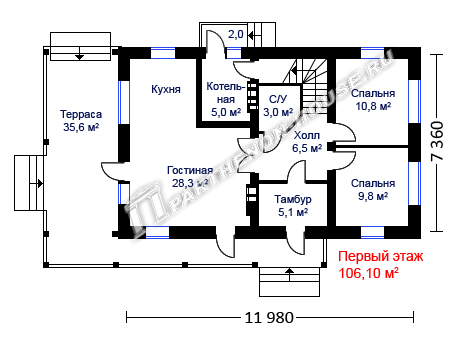

Первый этаж проекта дома ПА-1369П Второй этаж проекта дома ПА-1369П
Купить проект дома ПА-1369П>>

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта ПА-1369П

Строительство: из поризованного керамического камня
(Цены: декабрь 2017 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя (железобетонные монолитные конструкции). от 350 000.00
2 Возведение коробки дома (материал на кладку стен, вент. каналов, арм. поясов, колонн, перемычек, устройство перекрытий). от 1 100 000.00
3 Возведение крыши дома и кровли (материал на мауэрлаты, стропила, обрешетку, паро-гидроизоляция,теплоизоляция, антисептики, фанера, кровельный материал, крепеж) от 470 000.00
4 Окна, входные двери от 160 000.00
-- ИТОГО* от 2 080 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам июня 2017 года, без стоимости погрузочно-разгрузочных работ, накладных и транспортных расходов.
*Общая площадь = 136,90 м2 (без террасы и крыльца), ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура дома с монолитными конструкциями утепленного фундамента, цоколя, наружными и внутренними несущими стенами, перегородками из керамических поризованных кирпичей (или крупноформатного камня), междуэтажными перекрытиями, чердачной крышей с покрытием мягкой черепицей, с окнами и входными дверьми составит не менее 15 193,00 руб.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Общая площадь кв.м. 136.90
Площадь крыльцо, террасы, балконы кв.м. 78.21
Площадь кровли кв.м. 187.31
Высота помещений 1 этажа м. 3.300
Высота помещений в мансарде м. от 2,385 до 3,000
Высота дома в коньке м. 8.490
Объем внешних несущих стен куб.м. 111.38
Объем внутренних несущих стен куб.м. 21.24
Объем перегородок куб.м. 4.15
Полнотелый кирпич для вентканалов и дымоходов куб.м. 9.73
Площадь отделки камнем кв.м. 124.63

5. Материалы для фундамента, стен и кровли

5.1. Фундамент –монолитная ж/б плита.
5.2. Наружные стены дома - толщиной 510 мм из поризованной керамики (кирпич, камень) .
5.3. Перекрытия дома: сборные ж/б плиты.
5.4. Конструкция крыши и кровля: мансардная, покрытие – мягкая черепица.
5.5. Наружная отделка: камень, обшивочная доска.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
