Проект месяца август 2013 г. Проект двухэтажного коттеджа ПА-1612Г.

Проект из серии домов и коттеджей "Боярин". Проект двухэтажного коттеджа с прекрасными внутренними планировками, содержательным и солидным внешним обликом. Проект предлагает строительство данного коттеджа вести из газобетонных блоков на тонкослойном клеевом составе, что позволит значительно снизить потери тепла через ограждающие конструкции здания. Среди конструктивных особенностей строительства коттеджа также привлекательным для застройщиков малоэтажных домов будет спроектированный фундамент в виде монолитной железобетонной «плавающей» плиты. Такая конструкция фундамента позволяет его возвести на самых проблемных глинистых участках с высоким уровнем грунтовых вод.

I. ПРОЕКТ КОТТЕДЖА ПА-1612Г - ОБЩИЕ ДАННЫЕ

Проект Коттеджа ПА-1612Г

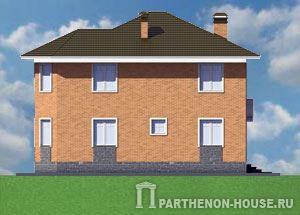

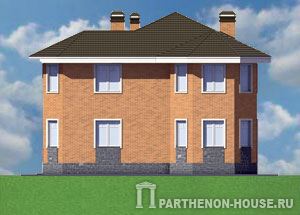

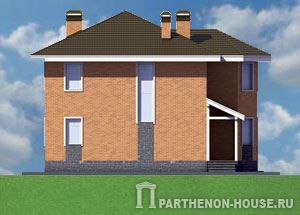

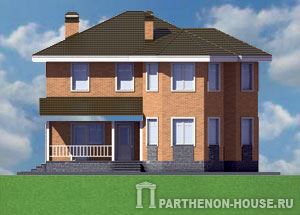

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

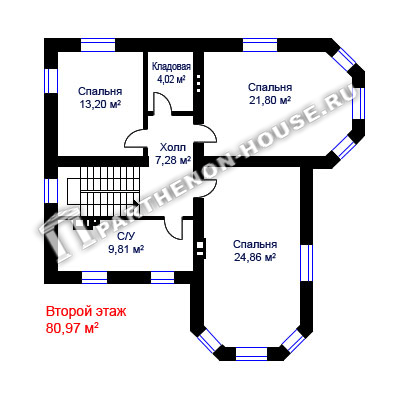

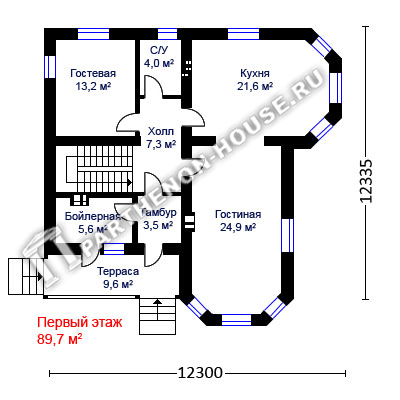

Первый этаж проекта Коттеджа ПА-1612Г Второй этаж проекта Коттеджа ПА-1612Г
Купить проект Коттеджа ПА-1612Г >>

Примерная стоимость материалов на строительство теплового контура (коробка коттеджа) проекта ПА-1612Г

Строительство: из газобетонных блоков
(Цены: август 2013 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента и цоколя (железобетонные монолитные конструкции.) 585000.00
2 Устройство конструкции утепленной монолитной стяжки по грунту 85000.00
2 Устройство перекрытий (междуэтажное и чердачное железобетонные монолитные). 203000.00
3 Кладка вент. каналов, столбов (полнотелый кирпич.) 23000.00
4 Возведение несущих стен, перегородок из газобетонных блоков (с устройством перемычек дверных и оконных проемов). 640000.00
5 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием металлочерепицей). 350000.00
6 Окна ПВХ с двойным стеклопакетом. от 180000.00
7 Входные двери (2-е металлические). от 40000.00
-- ИТОГО* от 2 106 000. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам августа 2013 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц коттеджа, входной площадки и террасы.
*Общая площадь = 161,26 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 теплового закрытого контура коттеджа с монолитными конструкциями фундамента и цоколя, наружными и внутренними несущими стенами, перегородками из газобетонных блоков, вент. каналами и дымоходами из кирпича, междуэтажными перекрытиями, утепленными чердачным перекрытием и кровлей с чистовым покрытием металлочерепицей, окнами, входными дверьми составит не менее 13059,00 руб.

1. Проект Коттеджа

Проект жилого коттеджа разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Состав проектной документации

Архитектурно-Строительный раздел
Общие данные по проекту.
Поэтажные планы.
Фасады.
Основные разрезы по дому.
Планы перекрытий этажей.
Планы стропил.
Основные конструктивные узлы.
Спецификация на применяемые материалы и их объемы.
Фундаменты.

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект коттеджа разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 135.35
Общая площадь кв.м. 161.26
Жилая площадь кв.м. 97.92
Площадь террасы кв.м. 9.62
Площадь кровли кв.м. 173.71
Строительный объем здания куб.м. 998.12
Высота помещений 1 этажа м. 2.920
Высота помещений 2 этажа м. 2.800
Высота коттеджа в коньке от уровня земли м. 9.440
Блоки газобетонные для наружных и внутренних стен 400 мм. куб.м. 136.88
Блоки газобетонные для перегородок 150 мм. куб.м. 8.43
Кирпич полнотелый М150 для вент.каналов и колонн. куб.м. 4.43
Бетон В20. куб.м. 64.00
Бетон В7.5. куб.м. 15.00
Песок. куб.м. 105.80
Пеноплекс. куб.м. 9.10

5. Материалы стен и кровли

5.1. Наружные стены коттеджа - толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м., λ = 0,12 Вт/(м° С) на тонкослойном клеевом растворе, + воздушный зазор δ = 10 мм + облицовочный кирпич.
5.3. Внутренние несущие стены: толщиной 400 мм. из газобетонных блоков (ρ не менее 500 кг/куб.м).
5.4. Перегородки: из газобетонных блоков толщиной 150 мм.
5.5. Перекрытия коттеджа: междуэтажное - монолитное ж/б.
5.6. Вент. каналы и дымоходы: из полнотелого кирпича М150. В дымоходные каналы установить короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.7. Конструкция крыши и кровля: чердачная, покрытие - металлочерепица.
5.8. Наружная отделка: цоколь - облицовка камнем, стены - кирпич облицовочный.

6. Конечные примечания

6.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
6.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
