Проект месяца июнь 2013 г. Проект двухэтажного дома МКК 207-18.

Это самый маленький по площади дом серии "Югра". И это базовый вариант для всей этой серии домов и коттеджей. Поэтому остановимся на нем более подробно. Что сразу привлекает внимание при входе в дом? Это, конечно же, терраса центрального входа в дом. Она совсем небольшая, но и этой площади достаточно, чтобы поставить небольшую скамеечку и под крытым козырьком перевести дух, прежде чем войти в дом. Здесь же находится отдельный вход в котельную, что также является плюсом при эксплуатации этого технического помещения. Входим в дом и оказываемся в тамбуре холла 1 этажа дома. Из холла мы можем пройти в любое помещение, расположенное на 1 этаже, а также подняться на второй этаж по междуэтажной лестнице. В правом крыле дома как мы уже рассказали, расположена котельная, а в левом ближнем углу находится просторная жилая комната для гостей, матери с малым дитем или членов семьи с ограниченными физическими возможностями. Прямо по ходу из холла входим в гостиную с камином. Гостиная соединена арочным переходом с кухней. На кухню можно также пройти из холла, через маленький коридор, который имеет в конструкции перегородок вход в санузел. Из гостиной можно пройти на террасу расположенной во внутренней части двора. Второй полный этаж - зона приватного отдыха членов семьи из 5-6 человек. Здесь расположена родительская комната, а также еще две жилые комнаты свободного назначения. На этаже имеется большая ванная комната. Все помещения на этаже изолированные, без проходных и транзитных зон. Строительство дома ведется из керамического эффективного кирпича с утеплением наружных стен минераловатными плитами с дальнейшим оштукатуриванием их по сетке.

I. ПРОЕКТ ДОМА МКК 207-18 - ОБЩИЕ ДАННЫЕ

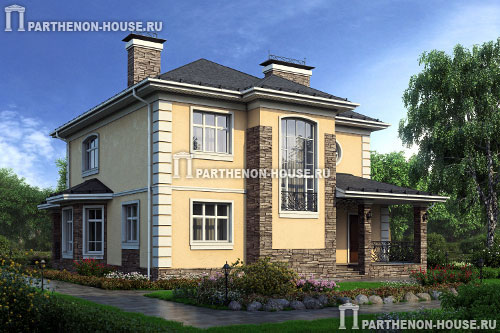

Проект дома МКК 207-18

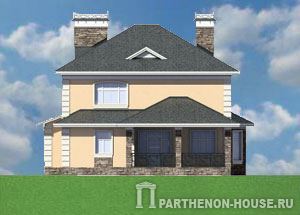

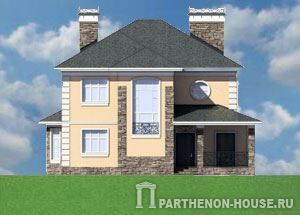

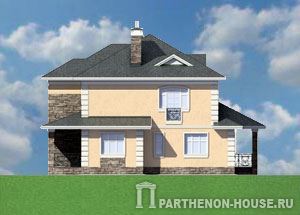

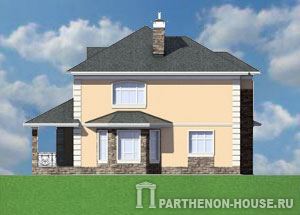

Кликните для увеличения Кликните для увеличения Кликните для увеличения Кликните для увеличения

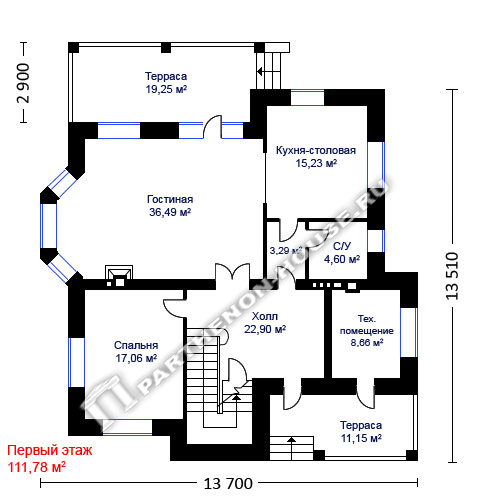

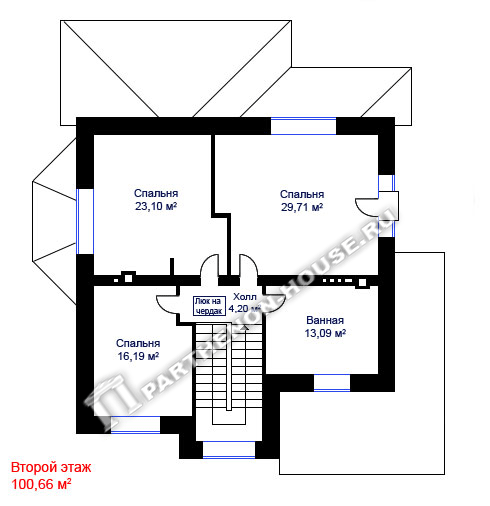

Первый этаж проекта дома МКК 207-18 Второй этаж проекта дома МКК 207-18
Купить проект дома МКК 207-18 >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта МКК 207-18

Строительство: из керамического строительного кирпича
(Цены: июнь 2013 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента (монолитная ж/б лента толщиной 510 мм.) 330000.00
1 Утепление фундамента (плиты экструдированного пенополистирола 50 мм.) 10000.00
2 Кладка цоколя из кирпича (полнотелый кирпич.) 57000.00
3 Возведение несущих стен толщиной 510 мм. и 380 мм.из керамического строительного кирпича М150 (с устройством, дверных и оконных проемов, вент. каналов из красного кирпича). 814000.00
3 Утепление внешних стен минераловатными фасадными плитами и штукатурка фасада по системе "мокрого типа". 316000.00
3 Устройство перегородок из кирпича толщиной 120 мм. 48000.00
4 Устройство пола 1 этажа (армированная цементно-песчаная стяжка по утепленному основанию). 121000.00
5 Устройство междуэтажного сборного железобетонного перекрытия с утеплением плитами пенополистирола. 104292.00
5 Устройство чердачного сборного железобетонного перекрытия с утеплением минераловатными плитами. 120596.00
6 Кровельная конструкция (мауэрлат, стропильная система, обрешетка,обработка огне-био-защитой, паро-гидроизоляция, с чистовым покрытием битумной черепицей). 395000.00
7 Облицовка цоколя камнем. от 30000.00
9 Окна ПВХ с двойным стеклопакетом. от 100000.00
10 Входные двери (1-е металлические + 2-е террасные двери). от 80000.00
-- ИТОГО* от 2 525 888. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам июня 2013 года, без накладных и транспортных расходов. В расчете не указаны расход материалов для возведения монолитных конструкций наружных и внутренних лестниц дома.
*Общая площадь = 212,44 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 утепленного закрытого контура дома с утепленным фундаментом, кирпичным цоколем облицованным натуральным камнем, наружными и внутренними несущими стенами из керамического строительного кирпича, перегородками из кирпича, утепленным и оштукатуренным фасадом, утепленными перекрытиями, вент. каналами и дымоходами из кирпича, крышей с чистовым покрытием мягкой черепицей из модифицированного битума, окнами, входными дверьми составит 11889,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Ведомость основных комплектов рабочих чертежей

Обозначение Наименование
АР Архитектурно-строительные решения
КЖ Конструкции железобетонные
КД Конструкции деревянные

2. Правовые требования относительно реализации объекта

Без штампа к производству работ технадзора заказчика, данный комплект чертежей не имеет силы и может использоваться только для подготовительных работ.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- Климатические условия России с ГСОП до 5000°Ссут.
где: ГСОП (Dd) - градусо-сутки отопительного периода - это характеристика суровости зимы и рассчитывается как произведение разности расчетной внутренней (tв) и средней наружной за отопительный период (tн.ср) температур воздуха в градусах Цельсия (°C) на длительность отопительного периода (nо) в сутках:

Dd = (tв - tн.ср) х nо.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 176.88
Общая площадь кв.м. 207.18
Площадь дома кв.м. 212.44
Жилая площадь кв.м. 122.55
Строительный объем здания куб.м. 1461.30

5. Материалы стен и кровли

5.1. Наружные стены дома - кладка толщиной 510 мм из керамического строительного кирпича М150, утеплитель мин.ватные фасадные плиты 80 мм. плотностью 145 кг/куб.м, оштукатуренный по сетке.
5.2. Внутренние несущие стены дома - кладка толщиной 380 мм. из керамического строительного кирпича М150.
5.3. Перегородки - толщиной 120 мм. из керамического строительного кирпича М150 с оштукатуриванием.
5.4. Вент. каналы и дымоходы - кладка кирпичная из полнотелого кирпича М100. В дымовых каналах для камина и отопительной установки устраивать короб из нержавеющей стали, который изолируется огнеупорным теплоизоляционным материалом.
5.5. Цоколь выполняется из полнотелого кирпича.
5.6. Перекрытия цоколя - констукция пола по грунту. Междуэтажное и чердачное перекрытие - сборные железобетонные толщиной 220 мм.
5.7 Конструкция крыши и кровля - чердачная. Покрытие - битумная гибкая черепица по деревянным стропилам. Утеплитель - слой из полужестких минераловатных плит толщиной 200 мм.

6. Отделочные работы

6.1. Облицовка цоколя - клинкерная плитка. Стены, тяги, русты - штукатурка.

7. Указания по производству работ

7.1. При производстве кладочных работ вести строгий контроль за вертикальными и горизонтальными уровнями.
7.2. Неукоснительно соблюдать технологию укладки кирпича, сборки из клееного бруса следуя указаниям производителей.
7.3. Вокруг здания предусмотреть с асфальто-бетонным покрытием отмостку, на ширину не менее 1200 мм, с уклоном 0.05 от дома.
7.4. Устройство полов производить после окончания всех видов работ по монтажу сантехнического и водопроводного оборудования и после проводки всех видов инженерных коммуникаций.
7.5. Все пиломатериалы должны быть антисептированы.
7.6. Строго соблюдать технику безопасности на строительной площадке.

8. Конечные примечания

8.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
8.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
