Проект месяца декабрь 2008 г. Я 111-1

Уважаемые посетители! Представляем Вам один из самых лучших проектов загородных домов из ячеистого бетона Я 111-1. Строгость форм и чистота линий подчеркивают добротность и основательность дома. План дома в виде буквы «L». Дом перекрыт многоскатной крышей с углом уклона скатов 420. Фасад украшают люкарны, ризалит входа и сводчатая галерея со стороны сада. Одноэтажный дом с мансардным этажом, без подвала, с гаражом. На первом этаже размещены: дневная комната, кухня, кладовая, холл, котельная, входная прихожая и гараж. На мансардном этаже находятся три спальные комнаты, ванная комната и гардероб.

I. ПРОЕКТ ДОМА Я 111-1 - ОБШИЕ ДАННЫЕ

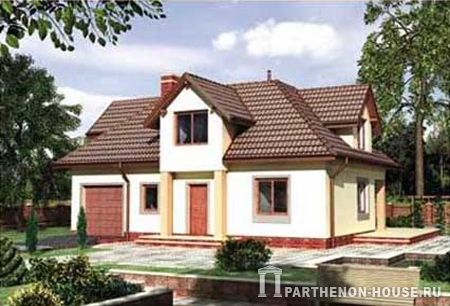

Проект дома из ячеистого бетона Я 111-1
Проект дома из ячеистого бетона Я 111-1 167,1 кв. м. в нашем каталоге >>

1. Назначение дома и его характеристики

Запроектированное здание является жилым домом для индивидуальной застройки, предназначенным для проживания в нем 4-5 человек.

2. Основные технические данные

2.1. Площадь застройки - 107,65 м2.
2.2. Общая площадь - 284,90 м2.
2.3. Жилая площадь - 112,57 м2.
2.4. Общая площадь пола - 167,10 м2.
2.5. Кубатура - 570,00 м3.
2.6. Количество жителей - 4-5 человек.
2.7. Высота здания - 6,10 м.
2.8. Длина х ширина здания - 13,10 х 10,10 м.
2.9. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую лицензию.

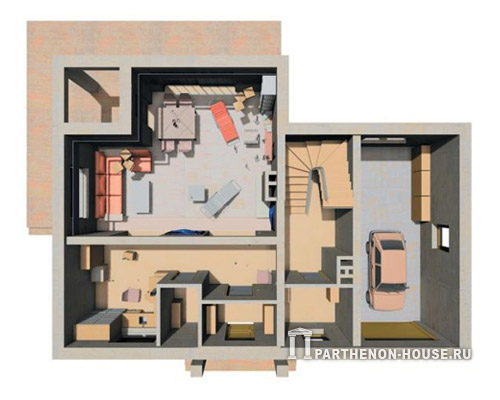

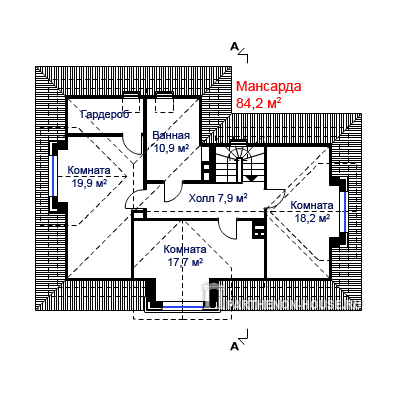

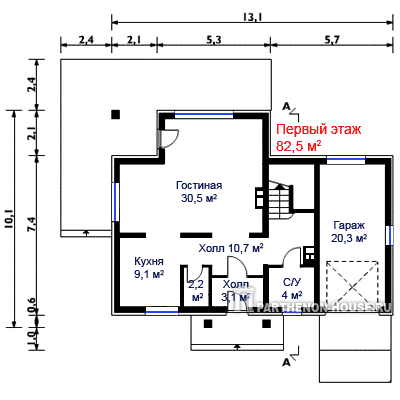

Первый этаж проекта дома из ячеистого бетона Я 111-1 Мансарда проекта дома из ячеистого бетона Я 111-1

3. Установочное оборудование

Дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым и вентиляционным.

4. Условия размещения проекта дома

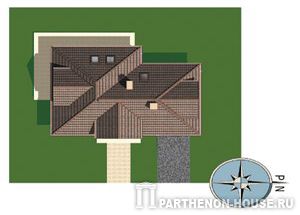

Проект дома Я 111-1 сверху Размещение проекта дома предусмотрено на земельном участке с обеспеченным подъездом, источником воды и возможностью удаления сточных вод, с подведением электроэнергии и газа. Расчет фундамента был произведен в соответствии с напряжением грунта 0,15 МПа (1,5 кг/см2). Уровень грунтовых вод ниже уровня основания фундамента. Уровень основания hzmin = 1,0 м.
В случае размещения проекта загородного дома в других условиях, необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой. Если в проекте дома из ячеистого бетона заменяются материалы и строительные технологии возведения, то проект требует соответствующей адаптации согласно строительным нормам и правилам.

Обязательный объем адаптации готового проекта дома

Проектировщик, составляющий строительный проект, который нужен для получения разрешения на строительство, в рамках адаптации готового проекта дома обязан:

1. На оригинале готового проекта дома нанести графическими средствами красного цвета предусмотренные изменения в области чертежей и текста.
2. Подготовить адаптацию фундаментов проекта дома к местным грунтовым условиям.
3. Проверить или пересчитать конструкцию здания в области ее приспособления к местным условиям и нормативным нагрузкам, следующим из климатической зоны, не вводя изменения в форму и наружные размеры здания, в угол наклона скатов крыши, высоту стен и размеров окон.
4. Подписать проект дома в качестве автора адаптации к конкретной застройке с указанием рода и номера проектных прав, которыми обладает.
5. Приложить заявление о выполнении проекта дома согласно строительным нормам и правилам.

Проект благоустройства земельного участка надо положить в отдельную папку, которая вместе с настоящим архитектурно-строительным проектом будет комплектом строительного проекта.

Внимание!
Изменения и корректировки в проект дома мы не вносим! Проект дома из ячеистого бетона возможен в другой технологии исполнения, сроки и стоимость обговариваются отдельно.

5. Правовые требования относительно реализации объекта

Здание необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1. Описание конструкционных элементов

1.1. Фундаменты – ленточные фундаменты из бетона класса В-15.
1.2. Стены фундаментов - из бетона класса В-15, утепленные стиропора.
1.3. Наружные стены – пенобетонные блоки или слоевые, из многодырчатого кирпича (на цементно-известковой стяжке), толщиной 250 мм, утепленные 120 мм слоем стиропора, отделанные тонкослойной штукатуркой на сетке из стеклянного волокна.
1.4. Внутренние конструкционные стены – из пенобетонных блоков или многодырчатого кирпича класса 15 на цементно-известковом растворе марки 3 МПа.
1.5. Перекрытие - плиты железобетонные из бетона В-15 и стали А-I.
1.6. Перемычки и балки - монолитные из бетона В-15 и стали А-I, или сборные из элементов типа «L-19».
1.7. Венцы - железобетонные из бетона В-15 и стали А-I.
1.8. Лестница - деревянная.
1.9. Перегородки - из пеноблоков или многодырчатого кирпича.
1.10. Дымоходы - вентиляционные провода из сплошного кирпича класса 15 МПа и из керамических фасонных деталей на цементно-известковом растворе марки 3 МПа. Каналы для отвода продуктов сгорания из клинкерного кирпича или каменные, со стальным кислотостойким вкладышем.
1.11.ВНИМАНИЕ: Нужно обеспечить вентиляцию пространства чердака. Приточная вентиляция – обеспеченными защитной решеткой отверстиями в навесе. Вытяжная вентиляция – вентиляционными отверстиями в торцовых стенах или элементами системы кровельного покрова (черепица и коньковая вентиляционная черепица). Площадь вентиляционных отверстий - не меньше 1/300 площади чердака.
1.12. Конструкция крыши - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком - защищающими от огня и биологической коррозии средствами.
1.13. Столярка – типовая и по индивидуальному заказу.
1.14. Кровля – керамическая черепица (до 45 кг/м2).

2. Отделка здания

2.1. Изоляция:
2.1.1. Гидроизоляция - применить в зависимости от характеристик грунта и уровня залегания грунтовых вод. Для не очень влажных грунтов подойдет горизонтальная гидроизоляция в 2 слоя рубероида на битумной мастике на загрунтованном основании; Вертикальную изоляцию необходимо приспособить к системе утепления стен фундаментов.
2.1.2. Пароизоляция - битумный рубероид, полиэтиленовая фольга или упрочненная металлизированная бумага.
2.1.3. Термическая изоляция - стиропор и минеральная вата.

3. Конечные примечания

3.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
3.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и лицензией на право проведения соответствующих видов строительных работ.

Предлагаем посмотреть дизайн интерьеров, разработанный для готового проекта дома Я 111-1, в нашем каталоге интерьеров проектов домов.

Дизайн интерьера проекта дома Я 111-1


Гостиная (1 этаж)


Гостиная (1 этаж)


Гостиная (1 этаж)


Кабинет (1 этаж)


Спальня (мансарда)


Комната (мансарда)


Ванная (мансарда)


1 этаж

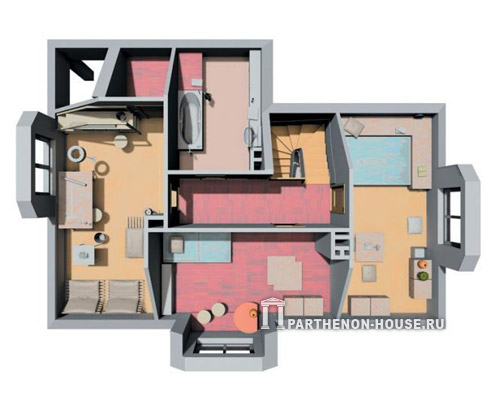

Мансарда

Купить проект загородного дома Я 111-1 167,1 кв. м >>
