Проект месяца сентябрь 2012 г. Проект оптимального дома КА 108-5.

Небольшой и компактный проект загородного дома для строительства на узком участке. Обратите внимание насколько легким и ладным смотрится этот дом, и это при весьма скромных размерах дома 9,2 х 7,2 м. Так как у дома простая прямоугольная проекция на пятно застройки, обыкновенная двухскатная крыша, то сэкономленные деньги вполне можно потратить на два нестандартных оконных проема и получить не обычную коробку , а маленький "пряничный домик". Но это снаружи, а внутренние планировки приятно удивят вас своими нестандартными решениями. Как правило, строя небольшие дома, люди вынуждены тесниться в узких клетушках, именуемых, почему-то комнатами. Но только не в этом доме. Самая маленькая комната из всех жилых помещений в этом доме имеет площадь 10,7 кв.м., но это комнатушка на первом этаже, и предназначена она в первую очередь для гостей, кабинета или дневного отдыха задремавшего малого дитятки. А дальше все по стандартам большого дома, а именно, кухня площадью 11,4 кв.м., гостиная 19,9 кв.м., а самое главное две большие просторные спальные комнаты на мансардном этаже площадью 18,0 кв.м. и 19,8 кв.м. с гардеробной 5,5 кв.м. Для дома общей площадью в 108,5 кв.м. и такими минимальными наружными размерами - это выдающиеся результаты. Проект оптимального дома КА 108-5 - удачная работа талантливых архитекторов.

I. ПРОЕКТ ДОМА КА 108-5 - ОБЩИЕ ДАННЫЕ

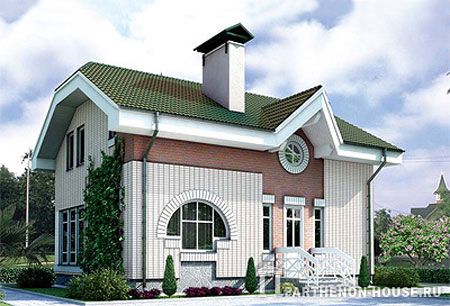

Проект дома КА 108-5

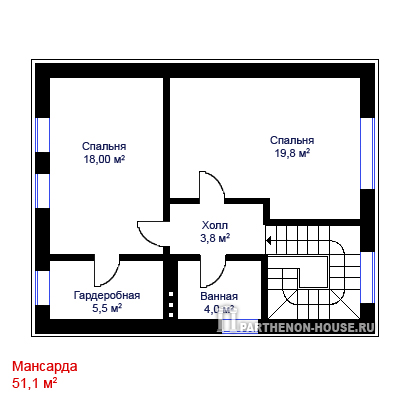

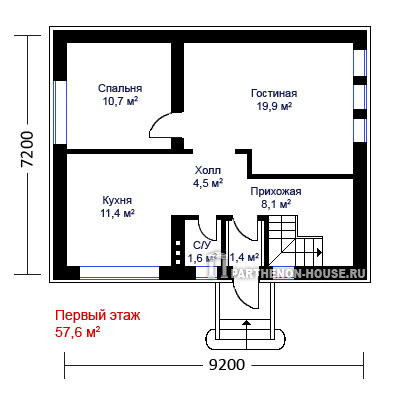

Первый этаж проекта дома Второй этаж проекта дома
Купить проект дома КА 108-5 >>

Примерная стоимость материалов на строительство теплового контура (коробка дома) проекта КА 108-5

Строительство: из силикатного кирпича
(Цены: сентябрь 2012 года)
Наменование Стоимость
(материалы)
руб.
1 Возведение фундамента (фундаментные подушки + сборные ж/б блоки.) 179000.00
2 Возведение цоколя из красного полнотелого кирпича. 36000.00
3 Возведение несущих стен толщиной 380 мм. из силикатного кирпича (с устройством, дверных и оконных проемов, вент. каналов из красного кирпича). 380000.00
4 Устройство пола 1 этажа (сборный ж/б). 67000.00
6 Устройство сборного междуэтажного перекрытия. 80400.00
7 Устройство крыши с гидроизоляцией и покрытой металлочерепицей. 228000.00
8 Входная дверь. от 30000.00
9 Окна ПВХ с двойным стеклопакетом. от 128000.00
-- ИТОГО* 1 128 400. 00

* ВНИМАНИЕ: Стоимость применяемых материалов дана ориентировочно по ценам сентября 2012 года, без накладных и транспортных расходов. В смете не указаны материалы на устройство входных площадок, террасы, ненесущих внутренних стен и перегородок, монолитных конструкций наружных и внутренних лестниц.
*Общая площадь дома = 108,50 м2, ориентировочная расчетная стоимость материалов на строительство 1 м2 коробки дома с фундаментом, цоколем, наружными несущими стенами из силикатного кирпича, вентканалами, утепленной крышей с чистовым покрытием металлочерепицей, окнами, входной дверью составит 10400,00 руб.

1. Проект дома

Проект жилого дома разработан для индивидуального строительства.
ВАЖНО: Технические решения, принятые в рабочих чертежах соответствуют требованиям экологических, санитарно-гигиенических, противопожарных норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий.

Состав проекта


(рабочий комплект)
Обозначение Наименование
АР Архитектурно-строительные решения
КР Конструктивные решения
ОВ Отопление и вентиляция
ВК Водоснабжение и канализация
ЭО Электрооборудование

2. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

3. Общие данные

Проект дома разработан для района строительства со следующими нормативными характеристиками:
- снеговая нагрузка = 240 кг/м2
- ветровая нагрузка = 38 кг/м2
- температура наружного воздуха наиболее холодной пятидневки = - 30°С
- глубина заложения фундамента = 1,950 м.

4. Основные строительные показатели

Наименование Ед.изм. Количество
Площадь застройки кв.м. 77.50
Общая площадь жилого дома кв.м. 108.50
Жилая площадь кв.м. 73.50
Высота потолков 1 этажа м. 3.000
Высота потолков 2 этажа м. 2.800
Высота дома в коньке м. 7.615
Объем силикатного кирпича. куб.м. 77.50
Объем полнотелого керамического кирпича на цоколь и вентканалы. куб.м. 18.00
Утеплитель минераловатный тощиной 100 мм. куб.м. 16.00

5. Материалы стен и кровли

5.1. Наружные стены толщиной 380 мм. из силикатного кирпича с наружным утеплением фасадными мин. ватными плитами толщиной 100 мм. Перегородки - толщиной 120 мм. из силикатного кирпича.
5.2. Внутренние стены: толщиной 380 мм. из силикатного кирпича.
5.3. Стены вент. каналов: толщиной 380 мм. из красного полнотелого кирпича.
5.4 Крыша, вентилируемая с гидроизоляцией и покрытая металлочерепицей.

6. Отделочные работы

6.1. Наружные стены - минеральная штукатурка толщиной 6 мм.
6.2. Цоколь - штукатурка под бутовый камень.

8. Указания по производству работ

8.1. При производстве кладочных работ вести строгий контроль за вертикальными и горизонтальными уровнями.
8.2. Неукоснительно соблюдать технологию укладки блоков из газобетона, кирпича, следуя указаниям производителя.
8.3. Вокруг здания предусмотреть отмостку, на ширину не менее 1000 мм, с уклоном 0.03 от дома.
8.4. Устройство полов производить после окончания всех видов работ по монтажу сантехнического и водопроводного оборудования и после проводки всех видов инженерных коммуникаций.
8.5. Все пиломатериалы должны быть антисептированы.
8.6. Строго соблюдать технику безопасности на строительной площадке.
ВАЖНО: Проект разработан для строительства при положительных температурах наружного воздуха. Строительные работы в зимнее время должны производиться с соблюдением требований СНиП 3.03.01-87. "Несущие и ограждающие конструкции".

9. Конечные примечания

9.1. Строительные материалы и сборные элементы должны отвечать техническим аттестатам и урегулированиям соответствующих норм.
9.2. Строительные и ремесленные работы должны выполняться лицами со строительными правами и допусками на право проведения соответствующих видов строительных работ.
