Проект месяца июнь 2008 г. К 249-6

Уважаемые посетители! Представляем Вашему вниманию 2 варианта проекта кирпичного дома: К 249-6 (150,2 кв. м) и К 291-0 (179,3 кв. м).


Проект кирпичного дома К 249-6 (150,2 кв. м)	Проект кирпичного дома К 291-0 (179,3 кв. м)

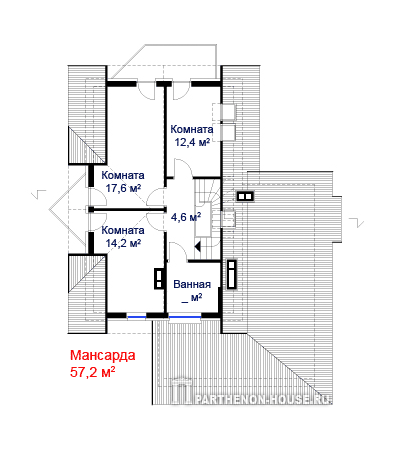

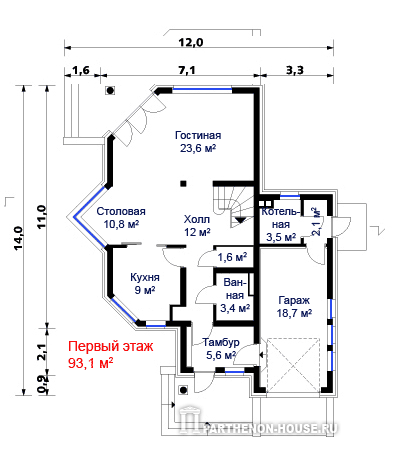

Небольшой загородный дом К 249-6 с запоминающимся обликом украсит собой любую коттеджную застройку. Хорошо продуманная архитектура этого загородного дома заинтересует рациональных людей, обладающих хорошим вкусом. Небольшой коттедж имеет удлиненную конфигурацию, которая создается двумя прилегающими друг к другу частями дома, отличающимися разными функциями. Подрезы здания, бегущие по диагонали и создающие сводчатую галерею с террасой, а также вынос и треугольный эркер столовой комнаты придают проекту дома динамичный характер. Основной зоной на первом этаже является гостиная, из которой можно выйти во двор загородного дома. В проекте дома К 291-0 (179,3 кв. м) дополнительно спроектирована комната, которая может быть как спальней, так и библиотекой. Вход в коттедж соединён с гаражом, за которым располагается котельная, имеющая отдельный вход наружу. В центре проекта дома располагается лестница, которая ведёт на второй этаж, где предусмотрены три спальни. Состав помещений проекта дома позволит семье из 3 - 5 человек с достаточным комфортом проживать в нём круглый год.

I. ПРОЕКТ ДОМА К 249-6 - ОБЩИЕ ДАННЫЕ

Проект кирпичного дома К 249-6 150,2 кв. м в нашем каталоге >>

1. Назначение дома и его характеристика

Запроектированное здание является жилым загородным домом для индивидуальной застройки, предназначенным для проживания в нем 4 - 5 человек.

2. Основные технические данные

2.1. Площадь застройки - 119,74 м²
2.2. Общая площадь - 249,59 м²
2.3. Жилая площадь - 109,79 м²
2.4. Общая площадь пола (нетто) - 150,24 м²
2.5. Кубатура - 650,35 м³
2.6. Количество жителей - 4-5
2.7. Размеры здания - 11,99 х 13,99 м
2.8. Высота здания - 6,38 м
2.9. Категория по капитальности - 2-3 категория (в зависимости от используемых материалов)
2.10. Степень огнестойкости - 2-3 степень (в зависимости от используемых материалов)
2.11. Система реализации - реализацию проекта дома необходимо поручить организации, которая имеет соответствующую лицензию.

3. Установочное оборудование

Дом необходимо обеспечить следующим инженерно-техническим оборудованием: водопроводным, канализационным, электрическим, осветительным, сигнализационным, громоотводным, телекоммуникационным, газовым, и вентиляционным.

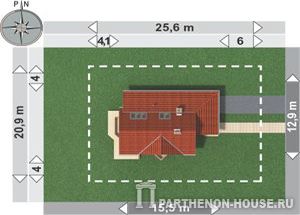

4. Условия размещения дома

Размещение загородного дома предусмотрено на земельном участке с обеспеченным подъездом, источником воды и возможностью удаления сточных вод, с подведением электроэнергии и газа. Расчет фундамента был произведен в соответствии с напряжением грунта 0,15 МПа (1,5 кг/см²). Уровень грунтовых вод ниже уровня основания фундамента. Уровень основания hz _min = 1,0 м.
В случае размещения дома в других условиях необходимо привязать фундаменты в соответствии с разработанной геологией и топографической съемкой, если в проекте дома заменяются материалы и строительные технологии возведения, то проект требует соответствующей адаптации согласно строительным нормам и правилам.

5. Правовые требования относительно реализации объекта

Дом необходимо привязать к местным условиям: к рельефу на местности и внешним инженерным сетям на строительной площадке, учитывая противопожарные и санитарно-эпидемиологические требования. Требуется согласовать документацию в административных и согласующих органах по месту землепользования.

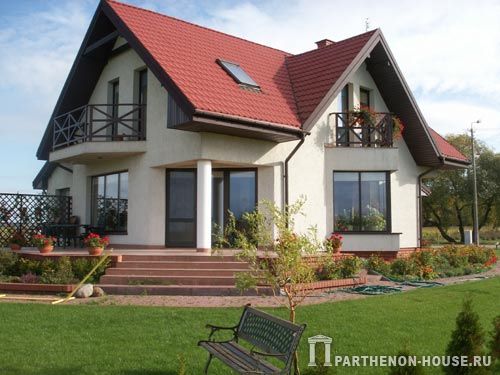

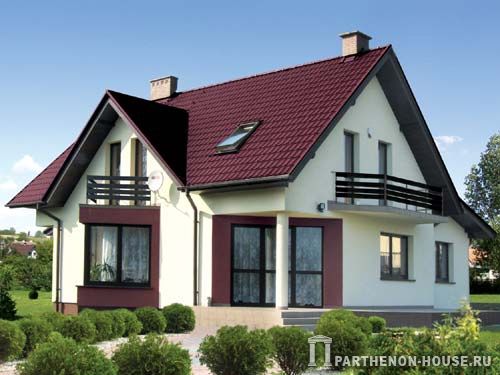

Загородные дома, построенные по проекту кирпичного дома К 249-6 и К 291-0.

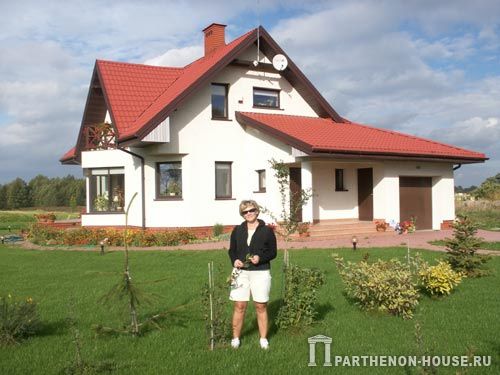

Загородные дома, построенные по проекту кирпичного дома К 291-0

II. АРХИТЕКТУРА И КОНСТРУКЦИЯ

1.Описание конструкционных элементов

1.1. Фундаменты - ленточные фундаменты из бетона.
1.2. Стены фундаментов - из бетона, утепленные слоем экструдированного стиропора.
1.3. Наружные стены - слои из пустотных керамических блоков, например, типа "U" или многодырчатого кирпича на цементно-известковой стяжке, утепленные методом "легко-мокрым" слоем стиропора или минеральной ваты.
1.4. Перекрытие - железобетонное, по конструкционному проекту.
1.5. Перемычки - железобетонные (венцы, балки), сборные.
1.6. Столбы - железобетонные, из бетона и стали, по конструкционному проекту.
1.7. Лестница - железобетонная, наливная, по конструкционному проекту.
1.8. Перегородки - из многодырчатого или дырчатого кирпича.
1.9. Дымоходы и вентиляционные провода - из сборных керамических пустотных вентиляционных блоков и обстроенные сплошным кирпичом, класса 15 МПа на цементно-известковой стяжке. Вентиляционный провод ванной комнаты на мансардном этаже - из сплошного кирпича. В необогреваемой части чердака дымоходы следует утеплить и оштукатурить.
1.10. Конструкция кровли - деревянная, из хвойных пород, пропитанная антипиреном и антисептиком, защищающим от огня и биологической коррозии.
1.12. Внимание! Следует обеспечить вентиляцию пространства чердака над мансардным этажом. Приточная вентиляция - отверстиями в навесе, защищенными защитной решеткой. Вытяжная вентиляция - вентиляционными отверстиями в торцовых стенах, например, около подстропильной балки конька крыши или элементами кровельного покрытия (вентиляционный дымоход). Разрез вентиляционных отверстий - не меньше 1/300 площади чердака, то есть 0,11 м².

2. Отделка дома

2.1. Столярка - по индивидуальному заказу. Гаражные ворота и дверь из гаража в дом выполнить как противопожарные.
2.2. Покрытие кровли - керамическая черепица или цементно-песчаная черепица (до 45 кг/м²).
