Установка вентиляционной ротационной турбины TURBOVENT Т-ЗООВ

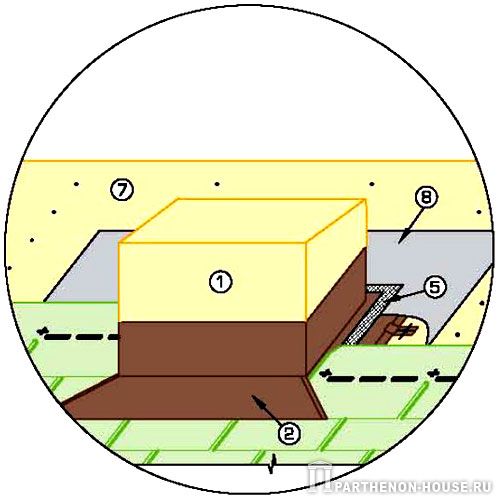

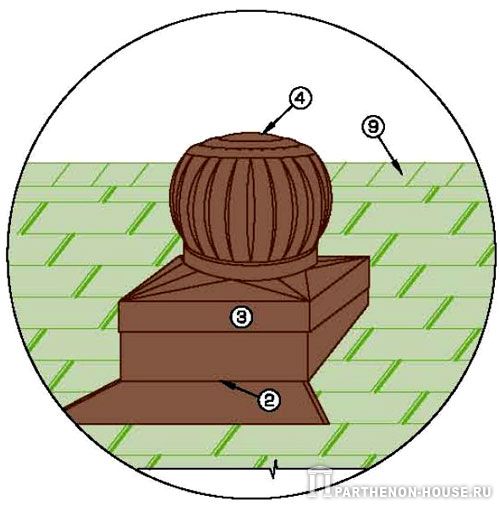

I Вариант установки ротационной турбины TURBOVENT Т-ЗООВ

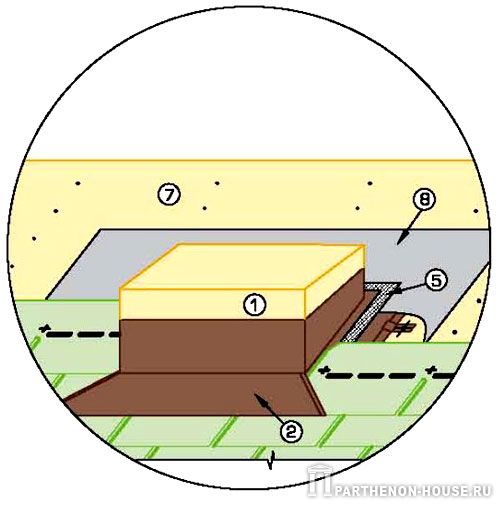

II Вариант установки ротационной турбины TURBOVENT Т-ЗООВ

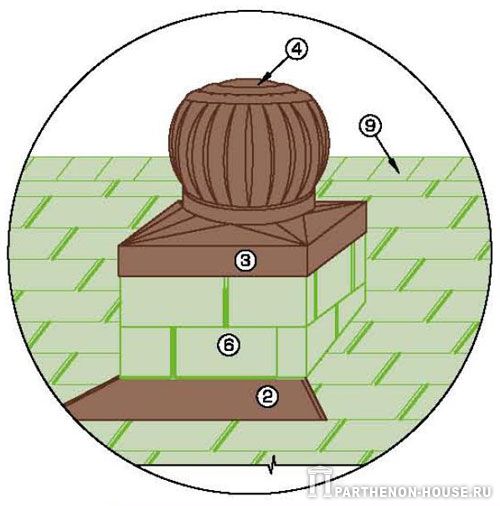

II Вариант установки ротационной турбины TURBOVENT Т-ЗООВ

1 - короб для установки турбины; 2 - фартук пристенный угловой; 3 - переходная труба-насадка квадратного сечения 420x420 мм; 4 - голова турбины TURBOVENT Т-ЗООВ; 5 - битумная мастика; 6 - гибкая черепица; 7 - основание под черепицу: ориентированное стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 8 - гидроизоляционная мембрана; 9 - конек крыши.
Примечания:
1. Турбины монтируются на максимально высокой точки ската крыши;
2. Диаметр всасывающего отверстия должен быть не менее 70% от диаметра переходной трубы турбины;
3. Высота короба может варьироваться в зависимости от положения турбины относительно конька; возможна установка турбины на конек;
4. Короб может быть выполнен из ориентированно-стружечной плиты ОСП или фанеры повышенной влагостойкости; при малых уклонах короб рекомендуется закрывать гидроизоляционной мембраной "Айсбар"; отделка короба зависит от архитектурного замысла и может быть выполнена из черепицы или металла.
