Узел 10. Установка вентиляционного, канализационного и антенного выходов

Узел 10. Установка вентиляционного, канализационного и антенного выходов

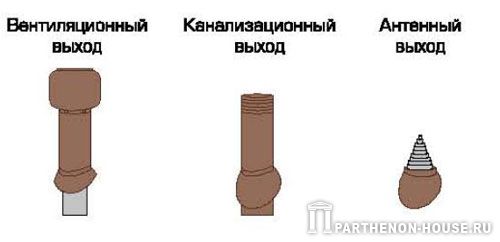

установка вентиляционного, канализационного и антенного выходов

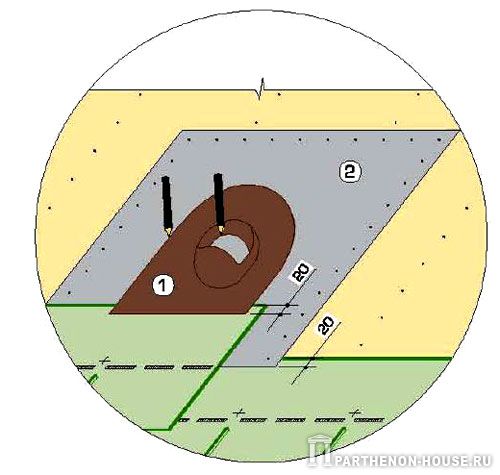

I этап: Прорисовать внутренний и наружный контур проходного элемента. По внутреннему контуру проходного элемента прорезать отверстие в сплошном основании кровли.
установка вентиляционного, канализационного и антенного выходов

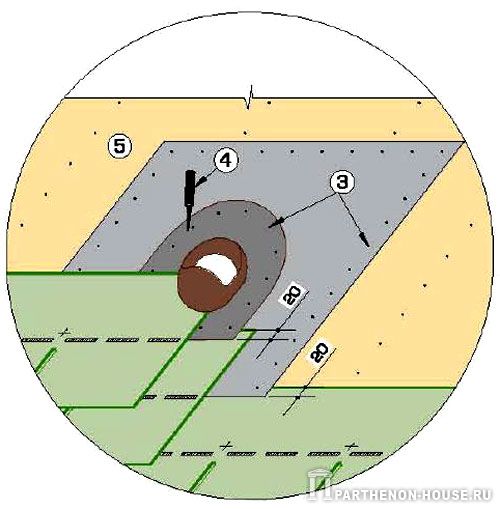

II этап: Зафиксировать проходной элемент на сплошном основании при помощи гвоздей (шаг 15 см) и битумной мастики. Нанести битумную мастику на внешнюю поверхность проходного элемента.
установка вентиляционного, канализационного и антенного выходов

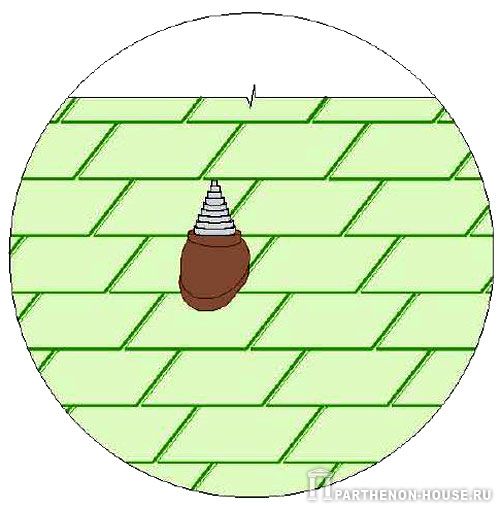

III этап: Уложить черепицу. Установить выход на ворот проходного элемента, проверить вертикальность его установки и зафиксировать четырьмя саморезами из комплекта поставки.

1 - проходной элемент для вентиляционного, канализационного и антенного выходов; 2 - гидроизоляционная мембрана, размером 1x1 м; 3 - фиксирующий гвоздь; 4 - битумная мастика; 5 - основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм.
Примечания:
1. Битумная мастика наносится полосами шириной 2-3 см с интервалом 1,5-2 см; толщина слоя не более 0,5-1 мм;
2. Конус уплотнителя антенного выхода обрезается по наружному диаметру; мачта антенны закрепляется металлическим хомутом.
