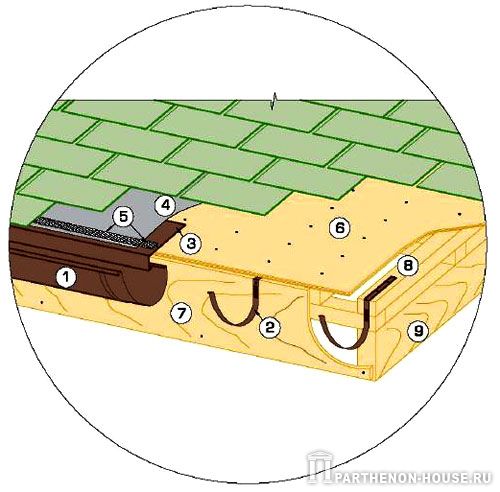

1 - водосточный желоб; 2 - крюк крепления желоба длинный (шаг установки 0,3/0,6 м для меди/стали соответственно); 3 - фартук S14 карнизный, развертка 20 см (устанавливается с выносом ~3 см); 4 - гидроизоляционная мембрана (нахлест поперечный - 200 мм, продольный - 100 мм); 5 - битумная мастика; 6 - основание под черепицу: ориентированно-стружечная плита (ОСП 3) или фанера повышенной влагостойкости (ФСФ) толщиной от 9 мм; 7 - лобовая доска; 8 - брусок 50x50 мм, устанавливаемый вдоль стропил с шагом 0,3 м для обеспечения необходимого вентиляционного зазора между обрешеткой и утеплителем; 9 - стропильная балка; 10 - водосточная воронка; 11 - вертикальная ось воронки.
Примечания:
1. Рекомендуемый уклон установки водосточного желоба не менее 2,5 мм/м.п.;
2. Крюк крепления желоба длинный рекомендуется устанавливать заподлицо на поверхность ската крыши, предварительно изогнув его в соответствии с уклоном; крюк крепления желоба короткий устанавливается на лобовую доску.
