Сварные соединения в металлическом каркасе загородного дома: на что опираться при проектировании

Металлокаркас в коттеджном строительстве перестал быть экзотикой. Двутавры, швеллеры, профильные трубы и сварные фермы всё чаще заменяют традиционный пиломатериал или монолитный бетон. Но если с бетоном и деревом интуитивно понятно, как проверять узлы, то со сваркой ситуация сложнее. Типовые ошибки — подрез в корне шва, непровар, шлаковые включения — возникают даже на заводских деталях. А в условиях стройплощадки риск брака вырастает многократно.

В этой статье разберём, какие нормативные документы регулируют расчёт и контроль сварных соединений в стальных конструкциях малоэтажных зданий. А также посмотрим, как выглядят технические решения серийного производства металлоконструкций, соответствующие этим нормативам.

Основной свод правил для стальных конструкций

Проектирование металлического каркаса регулируется СП 16.13330.2017 «Стальные конструкции» — актуализированной редакцией СНиП II-23-81*. Именно этот документ задаёт:

• расчётные сопротивления сварных швов при различных видах нагружения (сдвиг, растяжение, отрыв);
• типы сварных соединений (стыковые, угловые, тавровые, нахлёсточные);
• коэффициенты условий работы для швов, выполняемых в монтажных условиях.

Для загородного дома это важно. Например, при опирании балки перекрытия на колонну через сварной столик расчёт углового шва по металлу шва или по границе сплавления — не прихоть проектировщика, а требование безопасности.

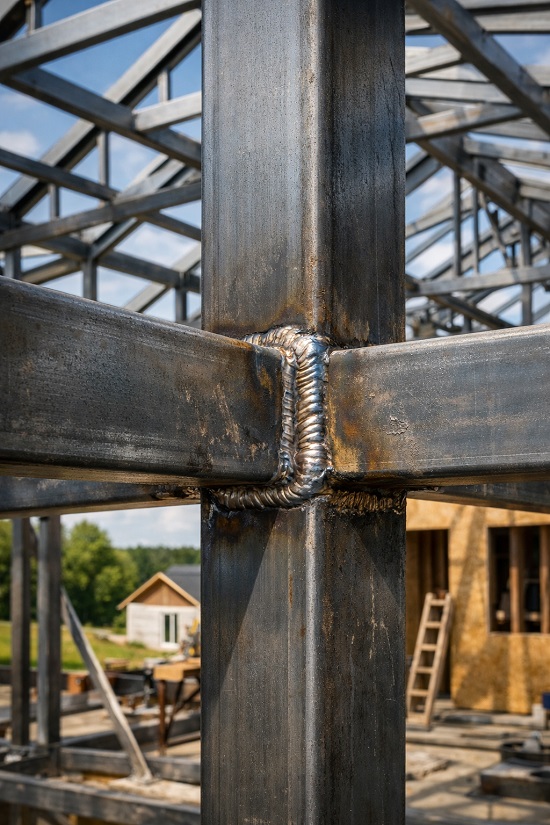

Узлы, которые чаще всего варят «на глаз»

В малоэтажном строительстве выделяют три группы соединений, где сварные швы работают на срез или отрыв:

• крепление столиков и консолей под опирание прогонов и балок;
• стыковка составных двутавров (при недостаточной длине проката);
• приварка закладных деталей под навесное оборудование, козырьки, лестницы.

В каждом из этих случаев проектировщик обязан указать в рабочей документации: катет шва, тип электродов, необходимость неразрушающего контроля. На практике многие генподрядчики пропускают этот этап, ссылаясь на «неответственность» конструкций. Однако СП 16.13330 не делит швы на важные и второстепенные — требования едины для всей несущей части каркаса.

Как классифицируют сварные швы по условиям работы

Для удобства анализа нормативных требований сведём основные характеристики в таблицу.

Тип соединения	Характер нагружения	Контролируемый параметр по СП 16.13330
Стыковое (С)	Растяжение-сжатие	Расчётное сопротивление по пределу текучести
Угловое (У)	Срез	Катет шва (не менее 3 мм для стали до 4 мм)
Тавровое с разделкой кромок	Срез + изгиб	Глубина провара, отсутствие подреза
Нахлёсточное (Н)	Срез	Суммарная длина швов, шаг между прерывистыми швами

Для загородного дома самые частые — угловые и тавровые швы при катетах 4–6 мм. При этом многие строители ошибочно полагают, что чем толще шов, тем прочнее. На самом деле избыточный катет ведёт к перегреву основного металла и падению его пластичности.

Автоматическая и ручная дуговая сварка — в чём разница для качества

В заводских условиях металлоконструкции сваривают автоматами под флюсом или в среде углекислого газа. Плюсы очевидны:

• стабильность скорости подачи проволоки и сварочного тока;
• минимальный разброс геометрии шва по длине детали;
• повторяемость параметров от изделия к изделию.

На стройплощадке чаще используют ручную дуговую сварку (ММА). Здесь качество сильно зависит от квалификации сварщика, состояния электродов и погодных условий.

«Автомат даёт ровный шов без поджогов и "чешуи", а рука — это лотерея. Один сварщик сварит под призму, другой — как курица лапой».

Именно поэтому при приёмке заводских металлоконструкций достаточно выборочного контроля (неразрушающие методы — магнитопорошковый или капиллярный). А на монтажных швах часто требуют заключение лаборатории.

Пример организации такого автоматизированного процесса показан на https://zimservis.ru/. Обратите внимание: это не рекомендация производителя, а демонстрация того, как выглядят технологические линии, соответствующие требованиям СП 16.13330 к серийному выпуску.

Частые дефекты сварных швов — как распознать при приёмке

Перечислим наиболее вероятные проблемы, с которыми сталкивается технадзор при осмотре металлокаркаса загородного дома. Список составлен на основе практики приёмки узлов в Московском регионе.

• Непровар в корне шва — визуально как тёмная полоса вдоль оси соединения. Особенно опасен в тавровых узлах.
• Подрез по краю — канавка вдоль линии сплавления основного металла с швом. Работает как концентратор напряжений.
• Кратер — воронка на конце шва. Часто приводит к зарождению трещины при циклических нагрузках (ветер, снег).
• Шлаковые включения — тёмные точки неправильной формы на поверхности или внутри шва. Снижают рабочее сечение.

При обнаружении любого из этих дефектов шов бракуют. Исправление — полная вырубка дефектного участка и переварка. Подварка сверху без выборки не допускается.

Почему коррозия опаснее, чем кажется

Многие считают, что главное — геометрия шва, а антикоррозийная защита вторична. Это заблуждение. Окрашенный шов с окалиной и брызгами металла через 1–2 сезона даёт точечную коррозию под покрытием, которую невозможно заметить визуально. Поэтому перед грунтовкой обязательно зачищают:

• брызги расплавленного металла;
• остатки флюса (для автоматической сварки);
• острые кромки и грат.

Требования к подготовке поверхности заданы ГОСТ 9.402 (степень очистки St 2 или Sa 2 по шкале ISO 8501).

Организация входного контроля заводских деталей

Если вы заказали металлоконструкции на производстве, не доверяйте сертификату. Входовой контроль на объекте обязателен. Алгоритм короткий:

1. Сверка геометрии — фактический катет шва с проектным, прямолинейность детали.
2. Осмотр сварных швов под лупой 4–7-кратного увеличения на предмет трещин и подрезов.
3. Проверка маркировки стали (клейма на металле должны соответствовать проекту).
4. Контроль наличия антикоррозионного покрытия в зоне сварных соединений (торцы, отверстия, кромки).

При этом не обязательно привлекать стороннюю лабораторию на каждом узле. Но для ответственных соединений (опорные столики, узлы подвески тяжёлого оборудования) лучше заказать ультразвуковой контроль или магнитопорошковую дефектоскопию.

Краткий конспект по нормативам для строителя

Приведём перечень документов, которые нужны проектировщику и технадзору при работе со стальным каркасом малоэтажного дома.

• СП 16.13330.2017 — расчёт и конструирование сварных соединений.
• ГОСТ 5264-80 — типы и конструктивные элементы швов ручной дуговой сварки.
• ГОСТ 8713-79 — швы автоматической и полуавтоматической сварки под флюсом.
• СП 53-101-98 — изготовление и контроль стальных строительных конструкций (актуален для завода-изготовителя).

Ни один из этих документов не требует от частного застройщика быть экспертом по сварке. Но умение задать подрядчику вопрос «какой катет углового шва и тип контроля вы примените?» резко повышает шансы получить добротный каркас.

Резюме

Сварной узел в металлокаркасе загородного дома нельзя оставлять на откуп рабочему «сварщику с соседней стройки». Нормативная база — СП 16.13330 и сопутствующие ГОСТы — даёт чёткие ориентиры по катетам, видам контроля и допустимым дефектам. Заводское изготовление несущих элементов с автоматической сваркой снижает разброс качества, но не отменяет входной контроль на объекте. При проектировании и приёмке опирайтесь на требования сводов правил, а не на репутацию «дяди Васи». Это единственный способ получить безопасную и долговечную конструкцию без скрытых трещин и коррозионных сюрпризов.
