Крыша каркасного дома. Карнизы и фронтоны.

Часть 11. Крыша. Карнизы и фронтоны. (раздел 8, п.3. п.4.)

Устройство и подшивка карнизов

8.3.1. Карнизы устраиваются путем выпуска концов стропил или кровельных балок за наружную поверхность стены (см. рис. 8.4 и 8.5), к торцам которых крепится обвязка толщиной не менее 38 мм. На обвязку стропил или кровельных балок должен опираться нижний край кровельного настила.

каркас плоской крыши
Рис. 8.4. Каркас плоской крыши.

8.3.2. Для подшивки карнизов могут применяться: фанера толщиной не менее 6 мм, перфорированные металлические полосы с антикоррозионным покрытием, доски толщиной не менее 19 мм. В случаях, когда вынос карниза не превышает 300 мм (при уклоне кровли 1:1 и более), подшивка выполняется только из досок и крепится непосредственно к стропилам (рис. 8.5, а). При большей величине выноса карниза для крепления подшивки рекомендуется предусматривать устройство обрешетки, включающей опорную доску, прибиваемую к стойкам каркаса стены поверх защитной обшивки стены, и бруски, прибиваемые к опорной доске и к обвязке стропил (рис. 8.5, б). Подшивка карниза может выполняться наклонной. В этом случае она крепится непосредственно к стропилам (рис. 8.5, в).

устройство карнизов
Рис. 8.5. Устройство карнизов: а - вынос карниза не более 300 мм; б - вынос карниза более 300 мм, подшивка карниза горизонтальная; в - вынос карниза более 300 мм, подшивка карниза наклонная.

8.3.3. В подшивке карнизов должны иметься вентиляционные отверстия. Чтобы предотвратить попадание утеплителя чердачного перекрытия на вентиляционные отверстия в подшивке карниза, необходимо, чтобы верх защитной обшивки стены располагался выше верхней обвязочной балки в стене, но при этом расстояние между верхом обшивки стены и низом кровельного настила должно быть не менее 25 мм (для обеспечения вентиляции).
8.3.4. После устройства кровельного настила и подшивки карниза к обвязке стропил прибивается лицевая карнизная доска, низ которой должен располагаться не менее чем на 15 мм ниже нижней поверхности подшивки карниза.
8.3.5. Пазухи в карнизах и у мансардных стен в местах пересечения чердака или мансарды стенами, разделяющими смежные жилые блоки или пожарные отсеки, должны быть разделены противопожарными диафрагмами из фанеры толщиной не менее 12 мм, двух слоев досок или асбестоцёментного листа.
8.3.6. Гвоздевые крепления элементов карнизов следует выполнять в соответствии с таблицей 8.4.

Таблица 8.4. Гвоздевые элементы крепления карнизов.

Скрепляемые
элементы
Способ
забивки
Минимальная
длина гвоздей
,
мм
Минимальное
количество
гвоздей
Обвязка стропил к стропилу Под прямым углом 80 2
Подшивка из досок к каждому стропилу Под прямым углом 60 3
Опорная доска (п. 8.3.2.) к каждой стойке каркаса стены Под прямым углом 60 2
Бруски обрешетки (п. 8.3.2.):
- к опорной доске
- к обвязке стропил


Вкосую
В торец через обвязку

60
80

2
1
Лицевая карнизная доска к обвязке стропил Под прямым углом 60 2 через 600 мм

Устройство фронтонов (торцевых стен) и карнизов над ними в доме со скатной крышей

8.4.1. Шаги и сечения стоек каркаса фронтонов принимаются такими же, как для расположенной под ними наружной стены. Стойки устанавливаются на верхнюю обвязку наружной стены над ее стойками и крепятся также, как эти стойки.
8.4.2. При устройстве отапливаемой мансарды наружная защитная обшивка и облицовка фронтонной стены выполняются по правилам разделов 9 и 10.

устройство карнизов

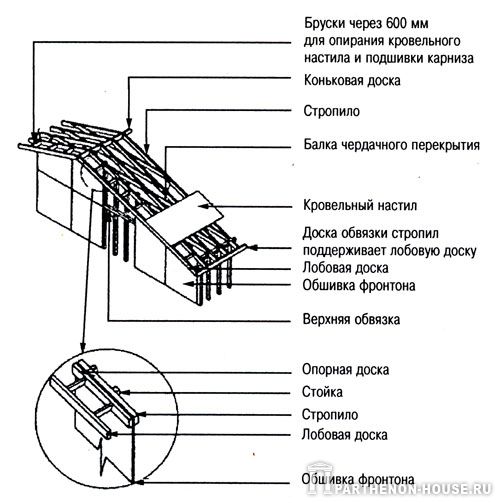

Рис. 8.6. Карниз над фронтоном с выносом 300 мм и менее.

8.4.3. Во фронтонной стене в качестве верхней обвязки каркаса стены при карнизном свесе менее 300 мм используется крайнее стропило (рис. 8.6), а при большем свесе - обвязочный брус того же сечения, что и стойки стены, устанавливаемый параллельно стропилам, но ниже их с таким расчетом, чтобы на них можно было опереть консольные балки, предусматриваемые в этом случае для крепления кровельного настила и подшивки карниза (рис. 8.7).

карниз над фронтоном

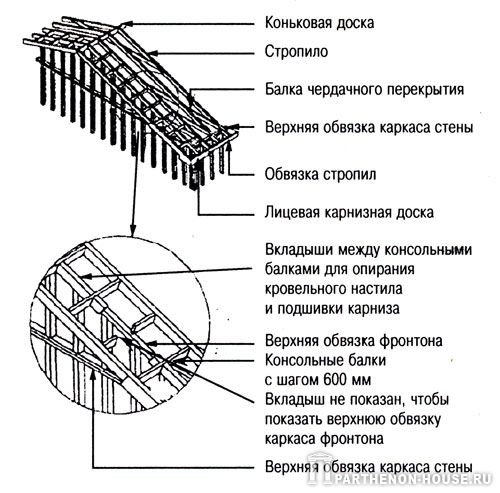

Рис. 8.7. Карниз над фронтоном с выносом более 300 мм.

8.4.4. В случаях, когда утепление фронтона не предусматривается, стойки каркаса фронтона допускается располагать длинной стороной сечения параллельно поверхности стены.
8.4.5. При устройстве карниза с выносом более 300 мм консольные балки, сечение которых принимается таким же, как сечение стропил, располагаются с шагом не более 600 мм и прибиваются в торец к крайнему стропилу и сверху - к обвязочному брусу стены. Между консольными балками по верху обвязочного бруса прибиваются вкладыши, а к торцам консольных балок — лобовая балка того же сечения, что и стропила.
8.4.6. При устройстве карниза с выносом менее 300 мм его несущая конструкция состоит из опорной доски толщиной не менее 19 мм, которая крепится гвоздями к стропилу через наружную обшивку фронтона, и лобовой доски того же сечения, которая крепится по концам к выпускам коньковой балки и карнизной обвязки стропил, а также брусков толщиной 38 мм, устанавливаемых между этими досками и прибиваемых к ним гвоздями.
8.4.7. Обшивка фронтона при устройстве карнизного свеса с выносом карниза менее 300 мм должна доводиться до верхней грани стропил, а при выносе карниза более 300 мм - до низа консольных балок.
8.4.8. После устройства кровельного настила и подшивки карниза к лобовой балке или лобовой доске (8.4.6) прибивается лицевая карнизная доска в соответствии с 8.3.4.
8.4.9. Гвоздевые крепления элементов карнизов следует выполнять в соответствии с таблицей 8.5.

Таблица 8.5. Гвоздевые крепления элементов карниза над фронтонами.

Скрепляемые
элементы
Способ
забивки
Минимальная
длина гвоздей
,
мм
Минимальное
количество
гвоздей
Каждая консольная балка к обвязке (п. 8.4.5.) Вкосую 60 4
Каждая консольная балка к стропилу В торец через стропило 80 3
Лобовая балка к каждой консольной балке В торец через лобовую балку 80 3
Вкладыши к консольным балкам, каждый торец Вкосую 60 4
Опорная доска к стропилу (п.8.4.6.) Под прямым углом 60 3 через 400 мм
Каждый брусок (п.8.4.6.) к опорной доске Вкосую 60 4
Лобовая доска к каждому бруску В торец через доску 80 3
Лицевая карнизная доска к лобовой балке (доске) Под прямым углом 60 2 через 600 мм
