Колодцы. Шахтный и трубчатый колодец

Когда нет возможности подсоединиться к местной системе водоснабжения из-за отдаленности или ее отсутствия, то устраивают колодцы.
Нижняя часть колодца заглубляется в водоносный пласт. Для этого предварительно проводится изыскание. В днище колодца делают фильтрующий слой из щебня, гравия и крупного песка слоем не менее 25 см.

Колодец

Колодцы устраивают из монолита или из железобетонных колец, которые могут быть как круглыми, так и прямоугольными.
Если нет проблем в регионе застройки с деревом, то можно сделать колодец в виде сруба из полубревен или брусьев. А если вы еще и дом решили строить деревянный, из сруба, то все это будет великолепно выглядеть.
Стенки колодца из полубревен или брусьев должны быть плотными и хорошо изолировать колодец от загрязнения воды поверхностным стоком, поэтому верхняя часть колодца должна быть выше поверхности грунта на 80 см. Вокруг колодца необходимо сделать замок из глины или жирного суглинка глубиной 2 м и шириной 1 м.
Колодцы могут быть с ручным приводом, но для подачи воды из колодца лучше использовать имеющиеся в продаже электронасосы, предназначенные для автономных систем водоснабжения. На рис. 1 показан разрез колодца в виде деревянного бревенчатого сруба с вибрационным насосом.

Шахтный колодец с вибрационным насосом

РИС. 1. Шахтный колодец в виде деревянного сруба с вибрационным насосом: 1 - подъемный трубопровод для подачи воды; 2 - вибрационный насос; 3 - запорный кран для воды ; 4 - подземная водопроводная труба; запорный вентиль; 6 - щебенка; 7 - песок; 8 - железобетонная квадратная набивная или готовая без днища коробка; 9 - сруб из бревен или брусьев; 10 - крышки деревянные дощатые; 11 - шатер из досок с кровлей; 12 - окно застекленное; 13 - вентиляционная вытяжка; 14 - электросеть для освещения насоса; 15 - глиняный замок; 16 - деревянная площадка для ведра; 17 - отмостка



Целесообразно устроить водонапорный бак емкостью 60-120 л при наличии водозабора с насосной установкой. Его можно оборудовать автоматической системой включения и выключения электронасоса. В таком случае бак необходимо оснастить системой подающе-отводящих, переливных и спускных трубопроводов.

Трубчатые колодцы

При глубине залегания подземных вод до 6 м можно устроить для снабжения водой трубчатый колодец, но при этом следует обязательно тщательно проверить качество поземных вод для хозяйственно-питьевых нужд. В таком колодце конец подающей трубы оснащен фильтром и забивным наконечником с поршневым насосом - колонкой (рис. 2).
Существуют два вида трубчатых колодцев - мелкие и глубокие, выбор которых зависит от глубины залегания воды.
Трубчатые колодцы сооружают путем бурения в грунте вертикально-цилиндрических выработок типа скважин. В мягких грунтах стенки скважины необходимо укреплять обсадными трубами из стали, асбестоцемента или полиэтилена. Трубчатые колодцы строятся при глубоком залегании водоносных пластов. Они имеют маленький диаметр и могут быть использованы для получения подземных вод как с напорных, так и с безнапорных горизонтов.

Трубчатый колодец

РИС. 2. Трубчатый колодец: 1 - ручной насос; 2 - приемная камера насоса из кольца железобетона; 3 - забивная труба; 4 - фильтр из перфорированной трубы с сеткой; 5 - забивочный наконечник; 6 - водоносный горизонт; 7 - грунт; 8 - отмоска из бетона

Мелкий трубчатый колодец

Колодец данного вида находит применение на участках, где уровень залегания грунтовых вод не слишком глубок - до 9 м. Такой колодец намного дешевле шахтного, соорудить его значительно проще. Несомненным его достоинством является, как правило, и то, что вода в нем не застаивается и не загрязняется. Обсадные трубы, предназначенные для укрепления стенок скважины, в мелкий трубчатый колодец можно не вставлять. Колонка с поршневым насосом, водоподъемная стальная газовая труба (диаметр 30-50 мм) и фильтр - это составляющие мелкого трубчатого колодца. Изготовить насос можно из металлической бесшовной трубы диаметром 90 мм и длиной 45 см. Также обязательно понадобятся кронштейн для крепления трубы, 3 патрубка из стали, рукоятка, 4 фланца, резина для клапанов и прокладок между фланцами, штанга из стали или латуни, имеющая диаметр 16 мм и длину 80 см, крепежные детали.

Поршневой насос: принцип работы.

Поршневый насос может поднимать воду с глубины 5~6 м и подавать ее на высоту 4-5 м. Действует он следующим образом. Когда штанга двигается вверх, верхний резиновый клапан прижимается к корпусу цилиндра, а нижний тем временем открывается и пропускает воду. Когда же штанга идет вниз, нижний клапан прилегает к фланцу, закрывая отверстие для выхода воды через трубу, в то время как у верхнего клапана отгибаются края резиновой прокладки до шайбы. Через отверстия шайбы и проходит вода. Следующее движение поршня вверх вызывает открытие нижнего клапана, при этом верхний прилегает к стенкам цилиндра. В результате вода поступает в водоподъемную трубу и новая ее порция подается снизу в цилиндр. Проводя опробование насоса, следует обязательно залить цилиндр водой. Крепление насоса к фланцу трубы осуществляется болтами (12 мм), деталей поршня на штанге - гайками, металлической штанги - болтом (6 мм). Труба для подъема воды состоит из отрезков труб длиной 1,5 м, с резьбой. Соединение труб осуществляется, как правило, с помощью муфт.

Устройство мелкого трубчатого колодца

Мелкие трубчатые колодцы обычно устраивают путем забивки в мягких грунтах, где нет гальки, щебня и др. Если принято решение воспользоваться этим способом, лучше делать это весной, так как именно в этот период почва хорошо увлажнена, а значит, легко поддается забивке. Также в целях увлажнения почвы можно предварительно место забивки полить большим количеством воды. Но лишь в сухое время года, когда уровень воды минимальный, можно правильно учесть возможное изменение уровня воды в трубчатом колодце. После того как место для колодца подготовлено, необходимо вырыть шурф размером 0,8 х 0,8 х 1,0 м. На дне шурфа делают небольшой приямок. Далее водопроводную трубу присоединяют к фильтру, а затем на нее надевают металлическую бабу массой в 2~3 раза больше, чем масса трубы вместе с фильтром. Потом на трубе крепят с помощью болтов металлический хомут на расстоянии 1 м от фильтра.
Второй хомут с двумя блоками крепят на расстоянии 2 м от фильтра. В центре шурфа вертикально устанавливают трубу. После этого шурф засыпают грунтом, который следует утрамбовать. Затем концы веревки, перекинутой через блоки, крепят к бабе и приступают непосредственно к забивке. Бабу поднимают на веревке и сбрасывают. Под действием своего веса баба ударяет по хомуту и заглубляет трубу в грунт. С заглублением трубы хомуты постепенно перемещаются вверх. Только когда фильтр окажется в водоносном слое, забивку прекращают.
Затем следует присоединить насос к оставшемуся на поверхности почвы концу трубы. И лишь после этого производят пробную откачку воды с целью очистки фильтра от песка.

Глубокий трубчатый колодец

Такие колодцы обычно используются, когда глубина залегания водоносного слоя свыше 20 м. Соорудить глубокий колодец без определенных навыков и знаний довольно трудно. Трубчатый колодец представляет собой буровую скважину, стенки которой закреплены водопроводными обсадными трубами. Их длина составляет 4-6 м. Соединение труб осуществляется с помощью муфт.

Обсадные трубы

Обсадные трубы для колодцев, особенно глубоких, лучше использовать стальные, так как они не только надежнее других, но и легче соединяются. Обсадная труба состоит из отдельных звеньев. Их длина составляет 2-4 м. Для соединения стальных звеньев применяются резьбовые муфты или сварка. Какой способ соединения звеньев выбрать, зависит от диаметра трубы. Так, трубы, имеющие внутренний диаметр 50 мм, проще соединить муфтами, а трубы диаметром 100 мм и больше - сваркой. Чтобы соединить звенья обсадной трубы с помощью сварки, необходимо разрезать трубу на отдельные звенья (2-3 м длиной) кислородным резаком. Линию разреза следует делать с мысиком. Это нужно для того, чтобы при сварке облегчить центрирование, а также чтобы стык не имел больших зазоров. Каждый разрез обязательно помечают краской. Центрирование звеньев перед сваркой осуществляют с помощью кондуктора из двух уголков или трех стальных накладок, которые следует приварить к штангам. Это придаст прочность соединительному шву. Если нет сварки или используется не стальная обсадная труба, можно произвести соединение звеньев стальными накладками на болтах.
Ширина накладок - 15-30 мм, длина - 100-200 мм, толщина - 6~9 мм. Узкие кромки накладок следует срезать под углом 30°. Это необходимо для того, чтобы за внутренние прокладки не цеплялся инструмент, а наружные не препятствовали проходу трубы через грунт. На внутренних накладках для крепежа нарезают резьбу. Соединение стальной или чугунной обсадной трубы можно произвести и без внутренних накладок. Для этого нужно нарезать резьбу непосредственно в стенке. Если глубина колодца большая, в него опускается несколько труб, диаметр которых находится в прямой зависимости от глубины залегания и мощности водоносного слоя, а также от диаметра фильтра и насоса.

Шахтный колодец

Шахтными колодцы называются потому, что для подъема воды из таких колодцев устраивают шахты (срубы) из дерева, бетона или железобетона, камня, бурого железняка или очень хорошо обожженного кирпича, но не белого, который быстро разрушается от воды или сырости. Шахтные колодцы состоят из оголовка (верхней части), ствола (самой длинной части), водоприемной части (которая находится в самой воде) и зумпфа (нижней части ствола, который устраивают в случае, когда постоянно требуется запас воды).

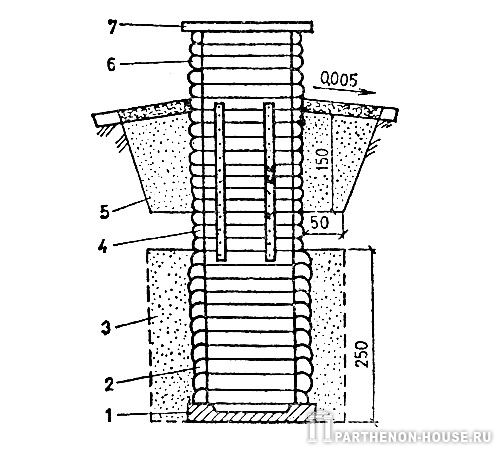

В зависимости от материалов, применяемых для устройства ствола, шахтные колодцы бывают деревянными, бетонными, кирпичными, каменными. Прежде всего рассмотрим деревянные шахтные колодцы (рис. 3).

Шахтный колодец

Оголовок 6 - наземная часть. Он защищает воду в колодце от попадания пыли, травы, снега, дождя, различных предметов и т. д. Зимой он предохраняет колодец от промерзания и обледенения. Сверху оголовок должен быть закрыт водонепроницаемой крышкой 7 из любого материала. Крышка должна плотно закрывать колодец, но в то же время легко подниматься, выдвигаться или поворачиваться вокруг своей оси.
Ствол - это открытое, строго вертикальное пространство, т. е. шахта на всю глубину колодца. Чтобы грунт не осыпался со стенок шахты и прочно держался на них, его укрепляют деревянными стенками, которые называют срубом.
Сруб состоит из венцов 4, срубленных из плотной сухой древесины. Для облегчения работы венцы сруба, бревна или пластины соответственно метят. Первым делают самый нижний венец, за ним второй и т. д. Припазовывать бревна и пластины венцов надо как можно плотнее, чтобы между пазами не могли просачиваться верховодка и различные загрязнения, в том числе и грунт. Вместо деревянного сруба применяют бетонные кольца, каменную или кирпичную кладку или монолитный железобетон. И еще раз хочется отметить: независимо от применяемого материала сруб или другие материалы в стволе колодца должны быть уложены как можно плотнее, чтобы через них в не могла поступать верховодка и почвенная вода, а также проникать сухой или разжиженный водой грунт.
Лучшей считается круглая форма ствола, но чаще его делают квадратным и реже прямоугольным или шестигранным. Самая простая - квадратная форма ствола. Водоприемная часть 2 - нижняя часть ствола, в котором собирается и хранится вода. В зависимости от требуемого количества воды в сутки, водоприемную часть выполняют разной глубины (высоты). Нормальной обычно считается глубина 0,75-1,2 м, но она может быть и до 2 м. Эту часть колодца выполняют из самого прочного материала, способного служить максимальное количество лет.
Зумпф 1 - нижняя часть ствола. Он предназначен для сбора необходимого количества воды при небольшом ее поступлении в колодец. В силу этого колодец обязательно заглубляют на необходимую глубину ниже водоносного пласта.

Зумпф

Вместо зумпфа можно увеличить водоприемную часть сруба, устроив ее в виде шатра (рис. 4).

Ключевые колодцы, трубные колодцы, колодцы из кирпича в следующей части цикла статей "Колодец".
