Ремонт оцинкованной кровли после механических повреждений: инструкция для тех, кто не хочет менять крышу через 5 лет

Вступление

Три года назад ко мне пришёл заказчик с проблемой: на крыше гаража из оцинкованного профлиста, смонтированной два сезона назад, пошли рыжие потёки. Визуально — пара царапин в месте, где листы стыковались с водостоком. Заказчик «решил» вопрос: зачистил ржавчину наждачкой и закрасил масляной краской. Через полгода ржавчина вернулась, уже с пузырями и отслоением краски на площади около полуметра. Причина оказалась в том, что обычная краска не восстанавливает электрохимическую защиту цинка. Для грамотного ремонта нужны составы с высоким содержанием активного металлического цинка — именно такие представлены в категории антикоррозионные составы в открытых справочных каталогах материалов для кровельных работ. Опираясь на эти данные, мы разберём, какие варианты реально работают, а какие — лишь отсрочка неизбежного.

Оглавление

1. Почему царапина на оцинковке — это не просто царапина
2. Как работает цинковая защита: два уровня
3. Чем технология цинкирования отличается от холодного цинкования
4. Три места, где оцинковка ржавеет чаще всего
5. Как не повредить оцинковку при монтаже
6. Пошаговый ремонт повреждённого участка
7. Чем восстанавливать покрытие: цинкнаполненные составы или обычная краска
8. Чего делать нельзя: типичные ошибки ремонта
9. Когда ремонт бесполезен: критерии замены листа
10. FAQ

Почему царапина на оцинковке — это не просто царапина

Оцинкованный лист, который вы монтируете на крышу, — это не «просто металл, покрытый цинком». Это система из двух металлов с разными электрохимическими потенциалами. И главная особенность этой системы — не в том, что цинк закрывает сталь от влаги, как краска. А в том, что цинк работает протектором: в любой точке, где цинковый слой повреждён и сталь обнажена, возникает гальваническая пара Fe-Zn.

Цинк в этой паре — анод. Он отдаёт электроны и окисляется вместо стали. Это значит, что при появлении царапины цинк по краям повреждения начинает «растворяться» и защищать обнажённую сталь. Именно поэтому небольшие царапины на оцинковке могут не ржаветь месяцами — цинк работает как жертвенный электрод.

Но у этого механизма есть предел. Если царапина глубокая и широкая, площадь обнажённой стали становится слишком большой для того количества цинка, которое доступно для протекторной защиты. И тогда начинается классическая коррозия с потеками и пузырями.

Ключевой момент: при ремонте оцинкованной кровли нужно не просто закрыть царапину краской. Нужно восстановить либо цинковый слой (чтобы продолжала работать электрохимическая защита), либо создать качественный барьер, который полностью изолирует сталь от влаги и кислорода. Второй вариант сложнее: любая барьерная краска со временем стареет, и если на ней появится микротрещина, коррозия запустится снова.

Как работает цинковая защита: два уровня

В строительных справочниках и каталогах защита оцинкованной стали обычно описывается как «надёжная антикоррозионная защита». Без подробностей. А подробности такие.

Первый уровень — барьерный. Слой цинка физически изолирует сталь от контакта с кислородом и водой. Он работает как любое другое покрытие. Если цинковый слой цел — сталь не корродирует.

Второй уровень — электрохимический (протекторный). Это главное отличие цинка от краски. В электрохимическом ряду напряжений цинк стоит левее железа — он более активный. В гальванической паре цинк является анодом и будет разрушаться первым, защищая сталь. Именно поэтому оцинковка с царапинами может стоять годами без ржавчины — цинк вокруг царапины работает как протектор.

Важный нюанс: скорость протекторной защиты зависит от площади соотношения «цинк / обнажённая сталь». Если царапина длинная или широкая, цинка вокруг неё не хватает для полной электрохимической защиты — и коррозия стали начинается. Для стабильной защиты требуются составы с высоким содержанием металлического цинка. Только такие составы создают устойчивую гальваническую пару и обеспечивают электрохимический механизм защиты.

Чем технология цинкирования отличается от холодного цинкования

В бытовой речи любые материалы с высоким содержанием цинка часто называют «холодным цинкованием». Однако производители и специалисты нередко разделяют эти понятия. Под технологией цинкирования понимают систему восстановления электрохимической защиты стали с применением специализированных цинкнаполненных составов и соблюдением требований к подготовке поверхности, толщине покрытия и технологии нанесения. Поэтому при выборе материала важно ориентироваться не на название, а на технические характеристики состава и рекомендации производителя.

Три места, где оцинковка ржавеет чаще всего

На практике чаще всего очаги коррозии на оцинкованной кровле появляются в трёх местах.

1. Срезы листов. В месте, где лист резали «болгаркой» или ножницами, срез остаётся без цинкового слоя. Это открытая сталь. Если срез не обработан, он начинает ржаветь с торца, и коррозия идёт под покрытие.
2. Царапины от хождения по кровле. Особенно если использовалась обувь с металлическими набойками или на подошве есть песок или абразив. Такие царапины могут быть неглубокими — но именно они нарушают поверхностный слой цинка. И если протекторная защита не справляется, появляются точечные очаги коррозии.
3. Повреждения вокруг крепежа. Использование обычных саморезов без резиновой шайбы или с повреждённой шайбой — частая причина. Влага попадает в отверстие, и вокруг самореза возникает гальваническая пара Fe-Cu или Fe-Zn-Cu, где медь создаёт неблагоприятную гальваническую пару с железом.

Один случай из практики: заказчик монтировал оцинкованный лист на саморезы с повреждённой EPDM-прокладкой. Через два года вокруг каждого такого самореза были рыжие подтёки — коррозия ушла под лист и съела сталь в радиусе 2–3 см. Ремонт каждого отверстия обошёлся дороже, чем покупка правильных саморезов изначально.

Как не повредить оцинковку при монтаже

Профилактика повреждений всегда дешевле ремонта. Вот несколько правил, которые я выработал за 15 лет работы с оцинкованным листом.

• Не режьте лист «болгаркой» с абразивным кругом. От высокой температуры цинк выгорает по краю реза на глубину до 5 мм, и этот участок остаётся без защиты. Используйте гильотинные ножницы или высечные ножницы для профнастила. Если резать всё же приходится абразивным инструментом — сразу обрабатывайте срез цинкнаполненным составом.
• Не храните оцинкованные листы во влажном месте. Если влага попадёт между листами, уложенными в стопку, и не будет испаряться, начнётся так называемая «белая ржавчина» — коррозия цинка под плёнкой конденсата. Листы должны храниться на подкладках с уклоном для стока воды.
• Не используйте медные детали рядом с оцинковкой. Медь в контакте со сталью создаёт гальваническую пару, где железо корродирует с повышенной скоростью. Это касается и медных проводов, закреплённых на оцинкованной кровле.
• Ходите по кровле только в мягкой обуви. Многие царапины — результат того, что монтажники ходят в ботинках с металлическими набойками или с застрявшим песком. Если надо ходить по крыше — используйте специальные трапы или настилы.

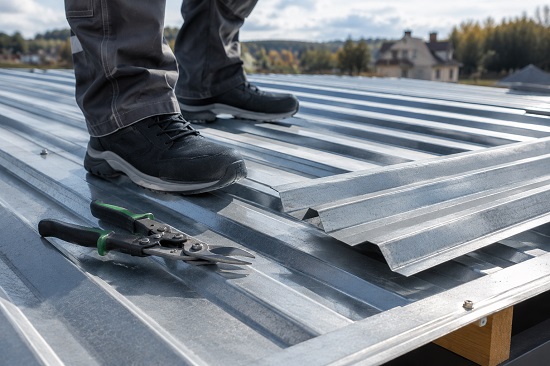

Использование мягкой обуви и специальных ножниц по металлу помогает избежать повреждения цинкового покрытия и продлевает срок службы кровли.

Пошаговый ремонт повреждённого участка

Сразу предупреждаю: ремонт оцинкованной кровли — это не «подмазать и забыть». Если вы закрасили ржавчину обычной краской без удаления продуктов коррозии и без восстановления цинкового слоя — через полгода-год ржавчина вернётся, и площадь повреждения будет больше.

Шаг 1. Осмотр и диагностика

Оцените состояние листа. Если есть сквозные отверстия или потеря жёсткости — лист нужно менять. Ремонт имеет смысл только для локальных повреждений.

Шаг 2. Удаление продуктов коррозии

Удалите рыхлую ржавчину и отслаивающееся покрытие механически. Используйте металлическую щётку с жёсткой проволокой или наждачную бумагу. Не нужно добиваться «блестящего металла» — достаточно удалить всё непрочно держащееся. Главное — не снять остатки цинка по краям повреждения, они ещё могут работать.

Шаг 3. Обезжиривание

Протрите участок растворителем, рекомендованным производителем состава. На оцинкованной поверхности не должно быть остатков жира или масла, иначе новый состав не прилипнет.

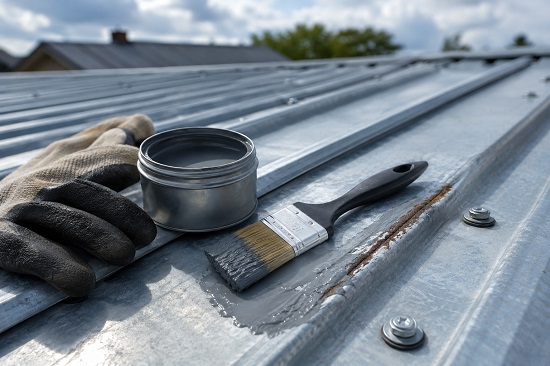

Шаг 4. Нанесение защитного состава — ключевой момент

Именно здесь большинство ошибок. Использование масляной краски или акриловой грунт-эмали — это барьерное покрытие. Оно не восстанавливает электрохимическую защиту.

Правильный подход — нанести цинкнаполненный состав с высоким содержанием металлического цинка. Такой состав на подготовленной поверхности создаёт гальваническую пару и работает как протектор.

Рекомендованная толщина покрытия — от 80 до 120 мкм. Минимальная толщина — 40 мкм. При такой толщине и при правильной подготовке срок службы покрытия в открытой атмосфере достигает 15–25 лет.

Состав наносится кистью или валиком. При необходимости разбавления используйте растворитель, рекомендованный производителем конкретного состава.

Важно: наносите состав сразу после подготовки поверхности — чем раньше, тем лучше. На открытом воздухе сталь начинает окисляться уже через несколько часов.

Шаг 5. Сушка и финишный осмотр

Выдержите время высыхания согласно инструкции производителя. После полного высыхания проверьте, что состав лёг ровно, без пузырей и отслоений. Если дефект значительный — можно нанести второй слой.

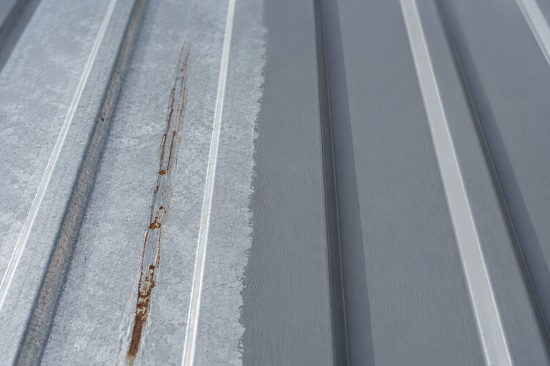

Своевременное нанесение цинкнаполненного состава на повреждённый участок восстанавливает защиту металла и помогает остановить развитие коррозии.

Чем восстанавливать покрытие: цинкнаполненные составы или обычная краска

Вывод: для ремонта оцинкованной кровли я рассматриваю только цинкнаполненные составы. Всё остальное — временная мера, которая отсрочит проблему на пару сезонов, но не остановит коррозию.

Чего делать нельзя: типичные ошибки ремонта

За 15 лет я видел эти ошибки десятки раз. Запомните их, чтобы не повторять.

Когда ремонт бесполезен: критерии замены листа

Есть ситуации, когда ремонтировать повреждённый лист бессмысленно. По моему опыту, лист подлежит замене, если:

• коррозия прошла насквозь — видны отверстия, сталь потеряла несущую способность;
• оцинковка начала пузыриться по всей плоскости — это значит, что коррозия идёт под покрытием по всей площади, и слой цинка отслоился от стали;
• нарушены замковые соединения листа — их восстановление невозможно;
• лист потерял жёсткость, его сложно закрепить без дополнительных деформаций.

В этих случаях единственное разумное решение — демонтировать лист и установить новый. Попытки залатать такие участки приводят к тому, что через год ремонт придётся делать снова, а суммарные затраты превысят стоимость нового профлиста.

FAQ

1. Можно ли красить оцинкованный профлист обычной краской по ржавчине?
Красить можно, но эффект будет краткосрочным. Ржавчина продолжит развиваться под слоем краски, и через 1–2 сезона появятся пузыри и отслоения. Если решите красить, сначала полностью удалите рыхлую ржавчину и используйте специальный грунт для оцинковки.

2. Чем лучше заделать глубокую царапину на оцинкованной кровле?
Оптимально — цинкнаполненным составом с высоким содержанием металлического цинка. Он восстанавливает электрохимическую защиту и образует покрытие, обеспечивающее защиту по принципу, близкому к заводскому цинковому покрытию.

3. Что будет, если оставить царапину на оцинковке без обработки?
Цинк вокруг царапины будет работать как протектор, но его ресурс ограничен. Если царапина широкая (более 2–3 мм), протектора не хватит, и начнётся локальная коррозия, которая со временем расширится.

4. Можно ли использовать автоэмаль для ремонта кровельной оцинковки?
Автоэмаль создаёт барьер, но не восстанавливает цинковый слой. Она просто не обеспечивает протекторной защиты — в этом её главный недостаток для данной задачи.

5. Чем лучше обезжирить оцинкованный лист перед нанесением состава?
Используйте растворитель, рекомендованный производителем вашего состава. Универсальных средств нет — у разных производителей могут быть разные требования.

6. Сколько сохнет холодное цинкование?
Несмотря на то что подобные материалы часто называют «холодным цинкованием», время высыхания зависит от конкретного цинкнаполненного состава и рекомендаций производителя. При температуре +20°C большинство составов сохнут до отлипа за 20–30 минут, полное высыхание — 24–48 часов.

Полезные материалы на сайте ПАРФЕНОН

• Ремонт медной кровли: устранение протечек и замена фальцев
• Металлочерепица или мягкая кровля - что лучше: полное исследование для правильного выбора.
• Монтаж металлочерепицы своими руками: базовые правила.

Что дальше?

Когда вы разобрались в физике коррозии и в методах локального ремонта — следующим шагом будет оценка состояния всей кровли. Пройдите по крыше, осмотрите все срезы, места примыканий, крепёж и зоны, где скапливается вода. Отметьте даже мелкие царапины — нанесите на них маркером и запланируйте обработку в сухую погоду. И запомните: если выполняете подготовку поверхности — наносите состав сразу, не оставляйте подготовленный металл открытым дольше, чем это необходимо. Пока сохнет первый слой — подготовьте второй участок, чтобы не терять время и не давать металлу окисляться.

Автор: Олег Негин, эксперт по строительству загородных домов, редакция сайта ПАРФЕНОН
