Какой должна быть толщина наружной стены и утеплителя для дома из кирпича в Московской области

В предыдущей статье Строим кирпичный дом. Как лучше утеплять стены кирпичного дома? Снаружи или изнутри? >>> мы рассказали вам, как правильно утеплять стены кирпичных домов. Вы узнали, когда лучше проводить утепления дома снаружи стены, а когда возможно это сделать с внутренней стороны.
А какой должна быть толщина кирпичной стены и утеплителя? Как можно рассчитать и получить необходимые показатели? Для теплотехнического расчета ограждающих конструкций наружных стен существуют специальные формулы. Мы не будем утомлять вас их перечислением, а приведем пример расчета конструкции кирпичной стены с утеплителем для индивидуального жилого дома, строительство которого будет вестись в Московской области.
Для начала по карте зон влажности (Приложение 1) определяем, условия эксплуатации стен в зависимости от влажностного режима здания. Индивидуальный жилой дом относится к группе Б.

Приложение 1. Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности

Влажностный режим помещений Условия эксплуатации А и Б в зонах влажности
сухой нормальной влажной
Сухой А А Б
Нормальный А Б Б
Влажный или мокрый Б Б Б

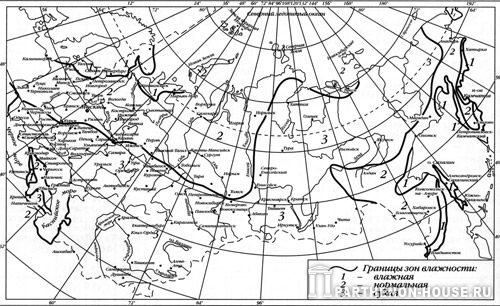

Зоны влажности на территории России и стран СНГ
Зоны влажности на территории России и стран СНГ



Толщина воздушной прослойки, м Термическое сопротивление замкнутой воздушной прослойки Rвп, м2 · °С/Вт
горизонтальной при потоке теплоты снизу вверх и вертикальной горизонтальной при потоке теплоты сверху вниз
при температуре воздуха в прослойке
положительной отрицательной положительной отрицательной
0,01 0,13 0,15 0,14 0,15
0,02 0,14 0,15 0,15 0,19
0,03 0,14 0,16 0,16 0,21
0,05 0,14 0,17 0,17 0,22
0,10 0,15 0,18 0,18 0,23
0,15 0,15 0,18 0,19 0,24
0,20-0,30 0,15 0,19 0,19 0,24


Из множества вариантов конструкций кирпичных стен застройщики как правила останавливаются на конструкции, представленной на рис. 1.

конструкция кирпичной стены с утеплителем

Рис. 1. Теплотехнический расчет наружных стен из кирпича с утеплителем; 1 – штукатурка из сложного раствора; 2, 5 – кирпичная кладка; 3 – плитный утеплитель; 4 – воздушная прослойка.

Материал стен примем следующий: стены дома выполним из силикатного кирпича на цементно-песчаном растворе с внутренней штукатуркой сложным раствором (песок, известь, цемент), в качестве утеплителя возьмем пенополистирольные плиты (стиропор).
Полезно знать! Кирпичные стены из пустотелого глиняного кирпича и пенополиуретановых плит более теплее, чем представленная выше конструкция, и, следовательно, толщина стены может быть еще меньше, чем в нашем примере.
По рис. 1. и таблицам теплотехнических показателей строительных материалов определяем толщину и коэффициенты теплопроводности всех слоев ограждающей конструкции стены:
- штукатурки из сложного раствора: δ1 = 0,02 м,; λ1 = 0,87 Вт/м•°С; (Теплотехнические показатели строительных материалов и конструкций: цементные, известковые, гипсовые растворы. >>>)
- кирпичной кладки; δ2 = 0,25 м,; λ2 = 0,87 Вт/м•°С; (Теплотехнические показатели строительных материалов и конструкций: кирпичная кладка и облицовка природным камнем. >>>)
- утеплителя; δут = ? м,; λут = 0,05 Вт/м•°С; (Теплотехнические показатели теплоизоляционных материалов >>>)
- воздушной прослойки: Rпр = 0,165 кв.м.•°С/Вт при δ = 4 см; (Термическое сопротивление замкнутой воздушной прослойки >>>.)
- кирпичной кладки; δ5 = 0,12 м,; λ5 = 0,87 Вт/м•°С; (Теплотехнические показатели строительных материалов и конструкций: кирпичная кладка и облицовка природным камнем. >>>)
По формуле определяем требуемое тепловое сопротивление (Rтр) стены для Московской области, имеющей температуру наружного воздуха самой холодной пятидневки -32°С. Температуру внутреннего воздуха принимаем +21°С как более комфортную температуру по сравнению с +18°С.

расчет теплового сопротивления стены

Определяем расчетное тепловое сопротивление стены с коэффициентом 2,5 ужесточающим теплотехнические требования:

расчет теплового сопротивления стены

Находим требуемую толщину утеплителя из пенополистирола (стиропор):

расчет толщины утеплителя для стены

Толщина утеплителя из пенополистирола, устанавливаемого в конструкцию стены, изображенную на рис. 1, должна быть не менее 15 см.
Теперь осталось лишь выяснить толщину пенополистирольных плит, имеющихся в продаже, и вычислить полную толщину стены. Например, имеются плиты, толщина которых кратна 5 см, тогда общая толщина стены составит:

25 + 15 + 4 + 12,5 = 57 см.


Если толщина утеплителя кратна 2 см, утеплитель выбирается в сторону увеличения, т.е. 16 см. Общая толщина стены рассчитывается с учетом этого размера утеплителя:

25 + 16 + 4 + 12,5 = 58 см.


В стенах, где наружная и внутренняя верста соединены между собой стальными анкерами, общий размер толщины стен может быть любым. В стенах же, где версты соединены между собой кирпичными диафрагмами, должен учитываться размер кирпича, т.е. толщина стен должна быть соответственно толщиной в один, полтора, два и т.д. кирпича.

Строительство домов в Московской области:
- Строительство дома из пеноблока в Московской области. Толщина стен дома из пеноблоков >>>
- Строительство деревянного брусового дома в Московской области. Толщина стены брусового дома. >>>
- Строительство дома в Московской области. Толщина теплоизоляционного слоя деревянного пола. Пример теплотехнического расчета >>>


Все материалы, размещенные на сайте https://www.parthenon-house.ru, принадлежат компании ПАРФЕНОН. При цитировании текстов ссылка источник обязательна!

Вернуться к статьям раздела Справочник строителя

Вернуться к списку всех статей


Погорелый Дмитрий , 21.01.2010 08:47:34 Цитировать Имя

спасибо!


Алексей Никитин, 26.03.2010 13:19:42 Цитировать Имя

Что такое "ан и ав"? В формуле где находим требуемую толщину утеплителя.


ПАРФЕНОН, 26.03.2010 20:52:34 Цитировать Имя

αв, αн - коэффициенты теплопередачи внутренней и наружной поверхности стены, равные соответственно 8,7 и 23 Вт/м2•°С;


Наталья Петрова, 23.04.2014 11:40:49 Цитировать Имя

Здравствуйте. Подскажите пожалуйста, как правильно рассчитать толщину утеплителя (наружного) для стены из силикатного кирпича толщиной 0,5м. территория проживания г.Ростов-на-Дону
