Раздел АР (Архитектурно-строительные решения) |
![Кликните для увеличения](/images/articles/s283/A1_l.jpg) Титульный лист |
![Кликните для увеличения](/images/articles/s283/A2_l.jpg) Ведомость рабочих чертежей комплекта марки «АР» |

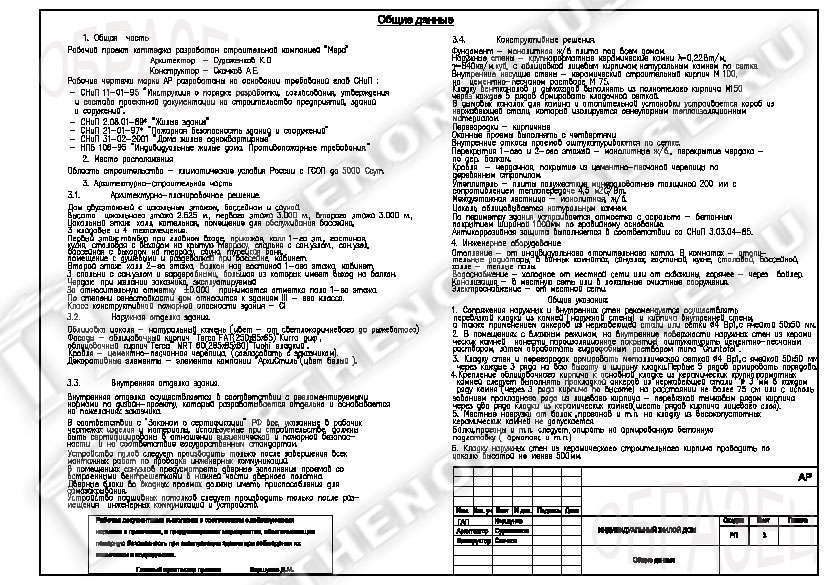

![Кликните для увеличения](/images/articles/s283/A3_l.jpg) Общие данные |

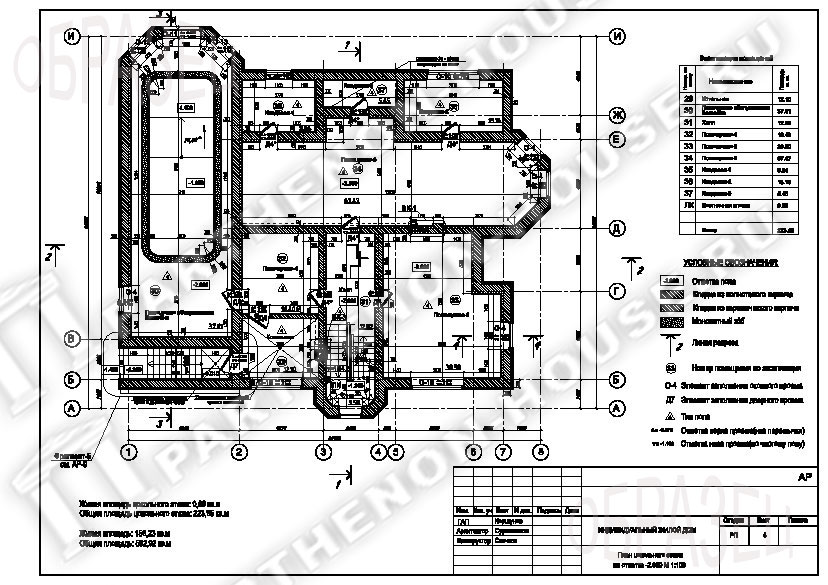

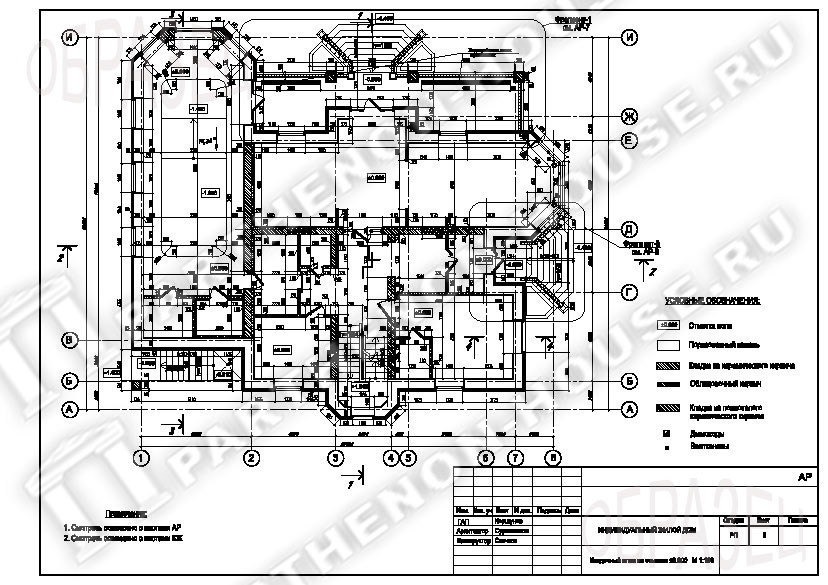

![Кликните для увеличения](/images/articles/s283/A4_l.jpg) План цокольного этажа на отметке -2.950 |

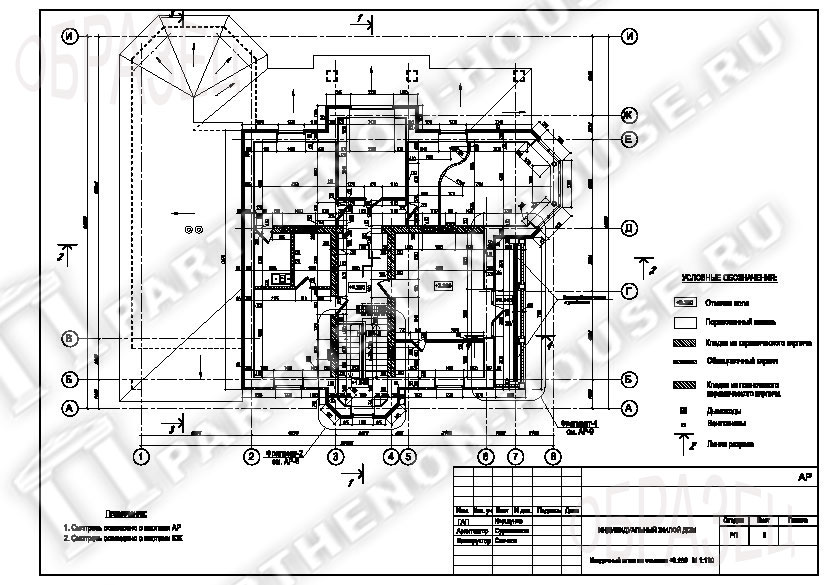

![Кликните для увеличения](/images/articles/s283/A5_l.jpg) Кладочный план на отметке 0.000 |
![Кликните для увеличения](/images/articles/s283/A6_l.jpg) Кладочный план на отметке +3.250 |

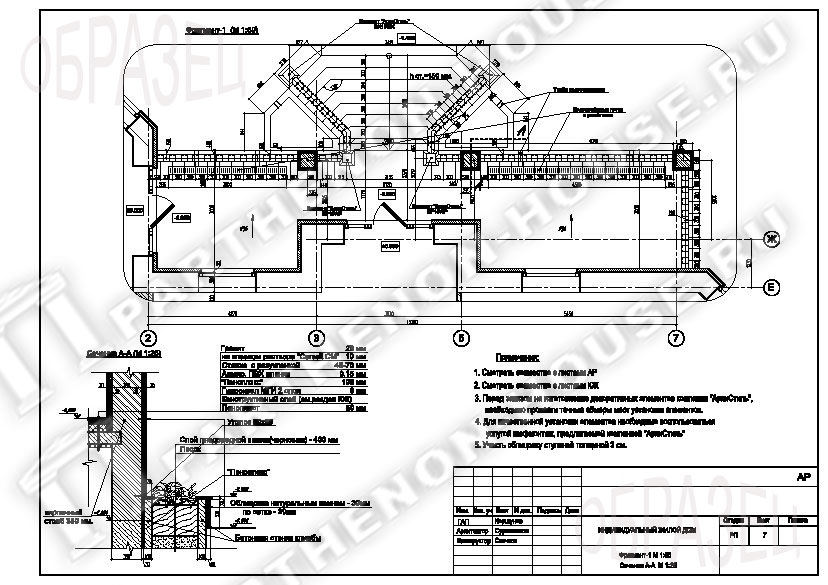

![Кликните для увеличения](/images/articles/s283/A7_l.jpg) Фрагмент-1. Сечение А-А |

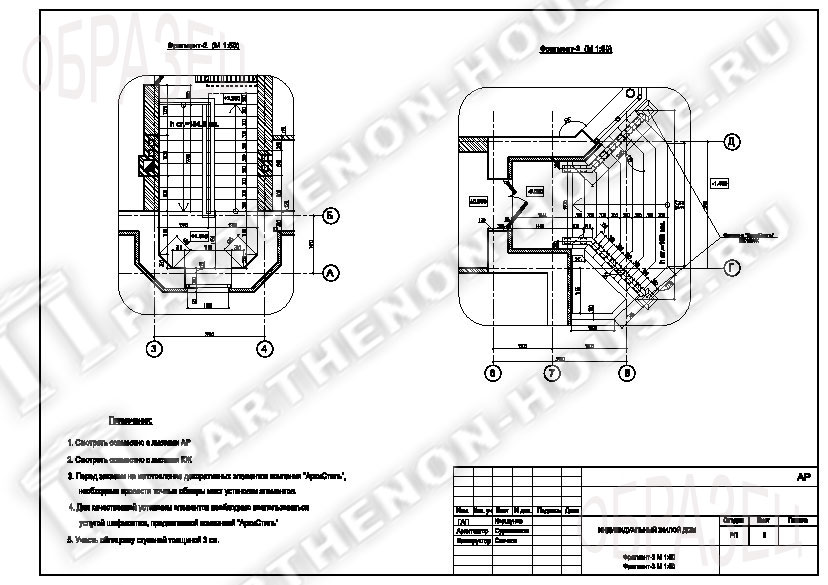

![Кликните для увеличения](/images/articles/s283/A8_l.jpg) Фрагмент-2. Фрагмент-3. |

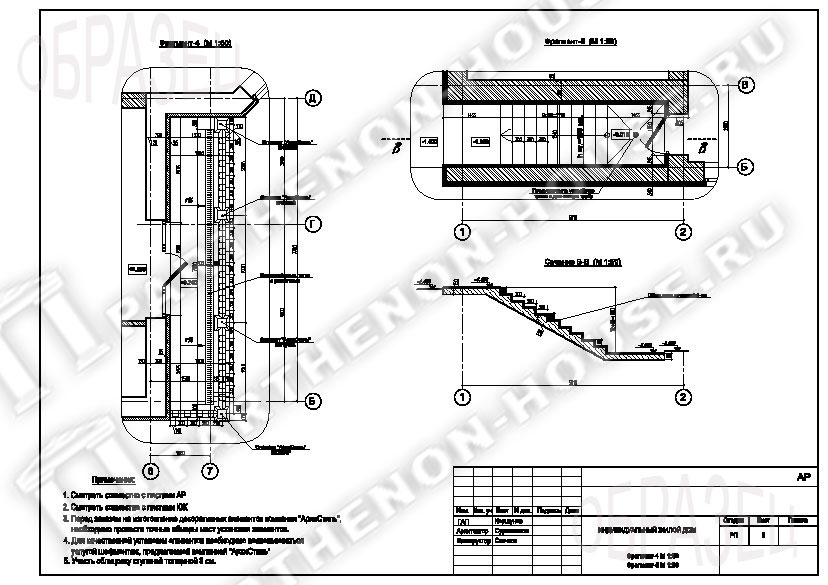

![Кликните для увеличения](/images/articles/s283/A9_l.jpg) Фрагмент-4. Фрагмент-5. |

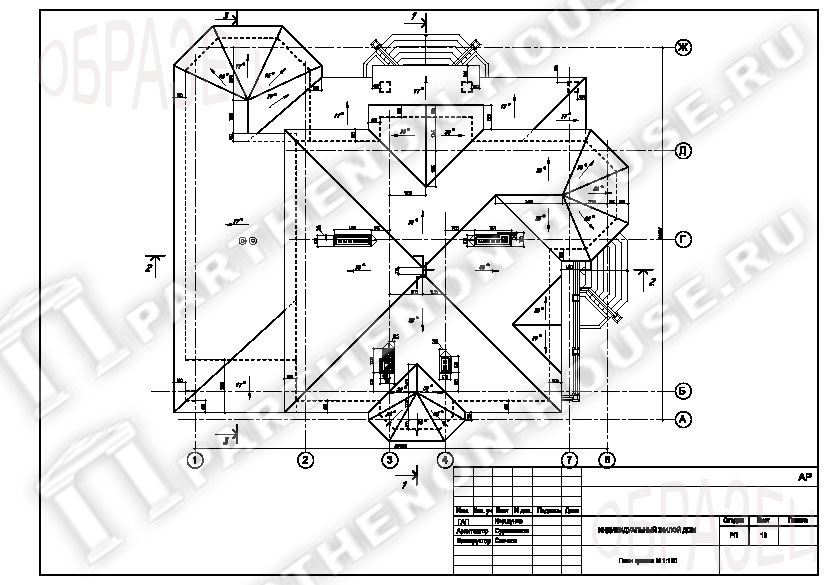

![Кликните для увеличения](/images/articles/s283/A10_l.jpg) План кровли |

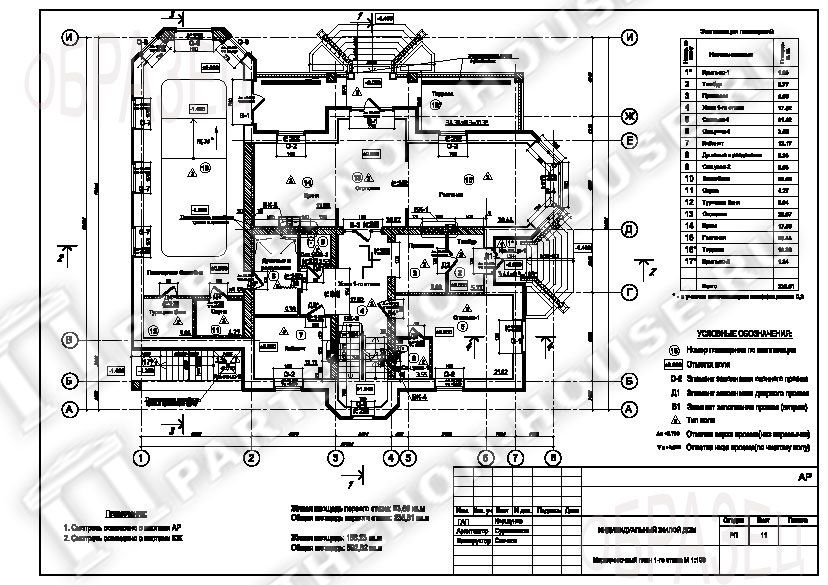

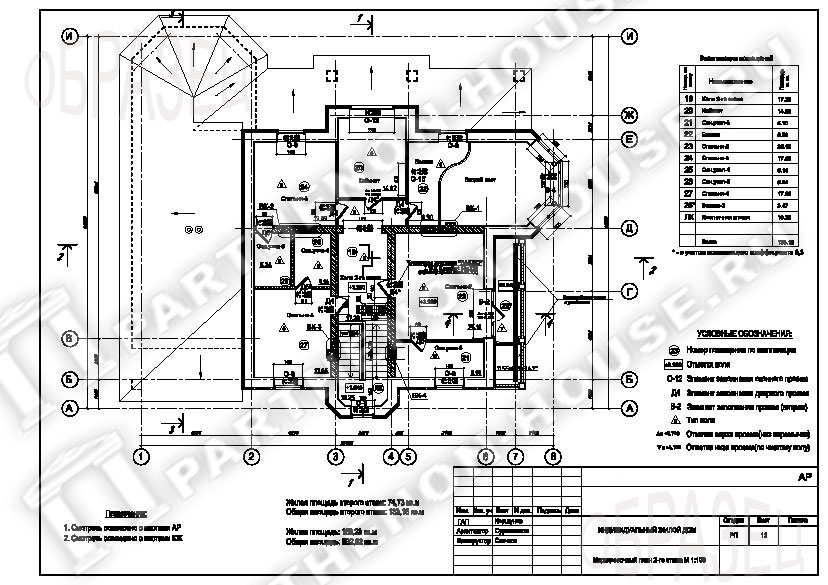

![Кликните для увеличения](/images/articles/s283/A11_l.jpg) Маркировочный план 1 этажа |
![Кликните для увеличения](/images/articles/s283/A12_l.jpg) Маркировочный план 2 этажа |

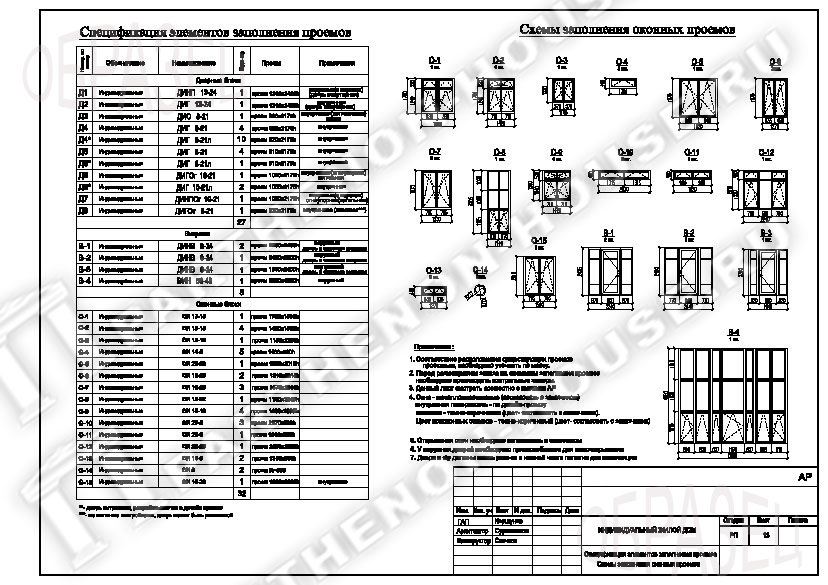

![Кликните для увеличения](/images/articles/s283/A13_l.jpg) Оконные проемы |

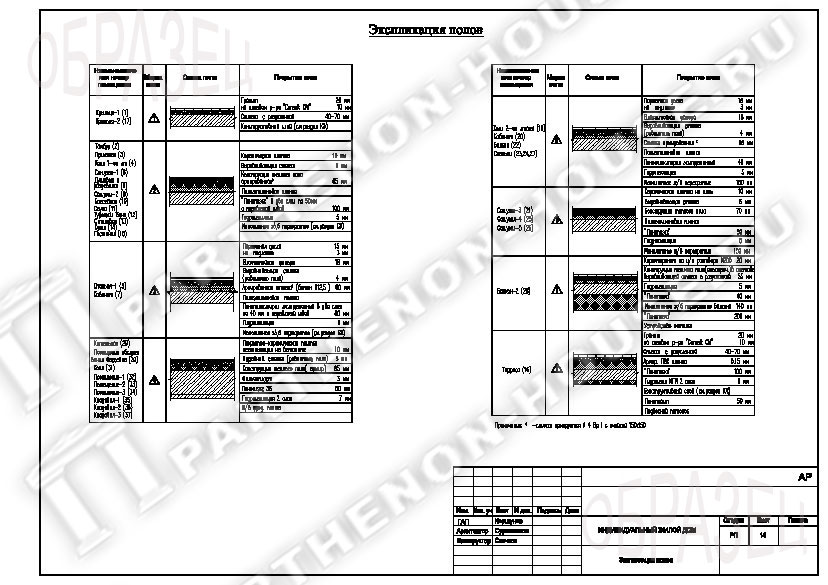

![Кликните для увеличения](/images/articles/s283/A14_l.jpg) Экспликация полов |

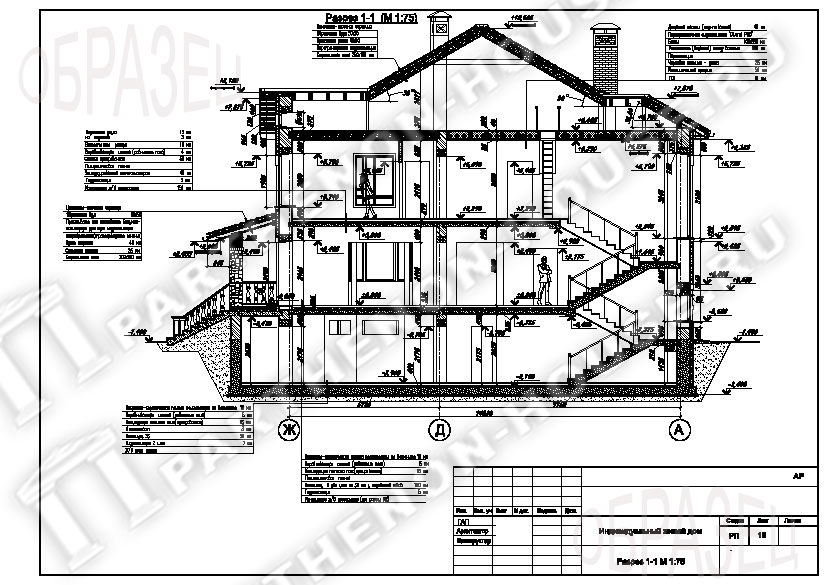

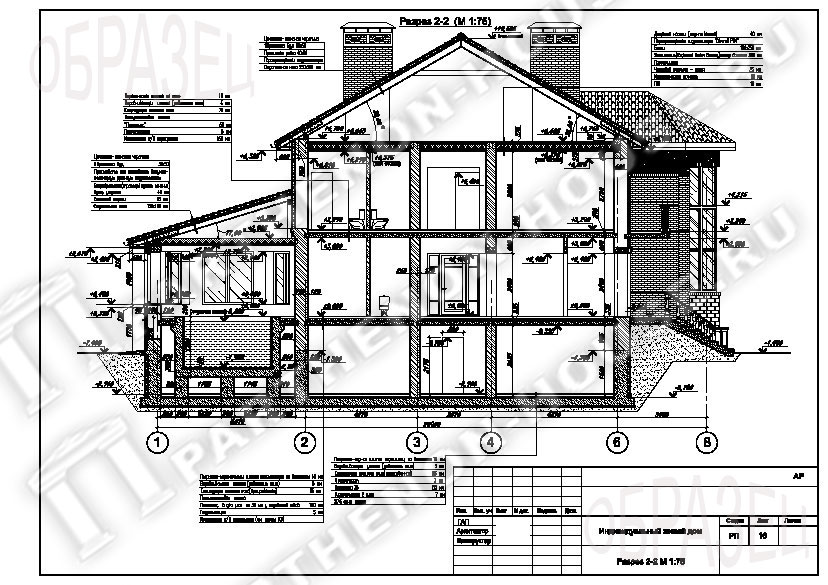

![Кликните для увеличения](/images/articles/s283/A15_l.jpg) Разрез 1-1 |
![Кликните для увеличения](/images/articles/s283/A16_l.jpg) Разрез 2-2 |

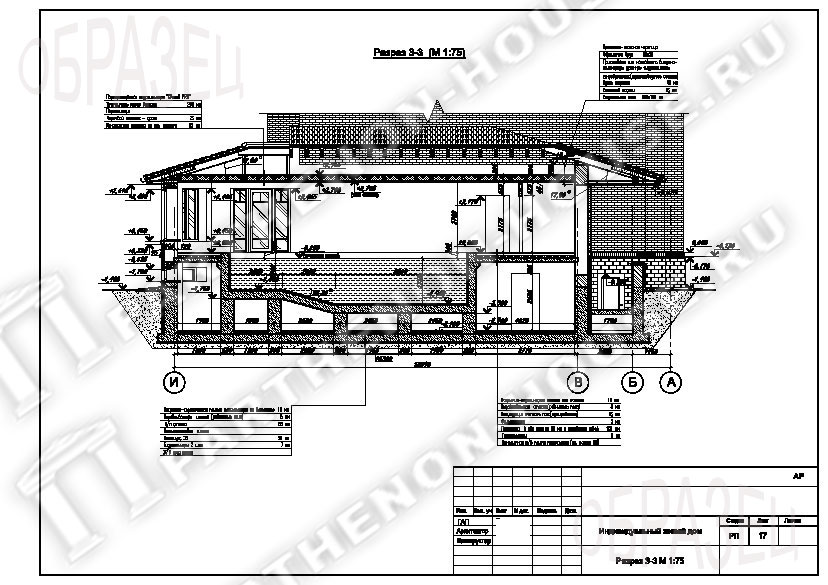

![Кликните для увеличения](/images/articles/s283/A17_l.jpg) Разрез 3-3 |

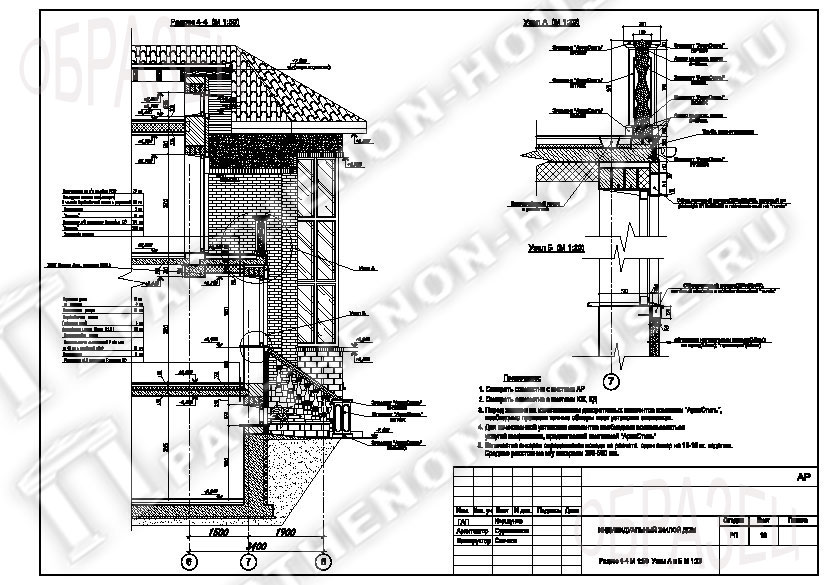

![Кликните для увеличения](/images/articles/s283/A18_l.jpg) Разрез 4-4. Узлы А и Б. |

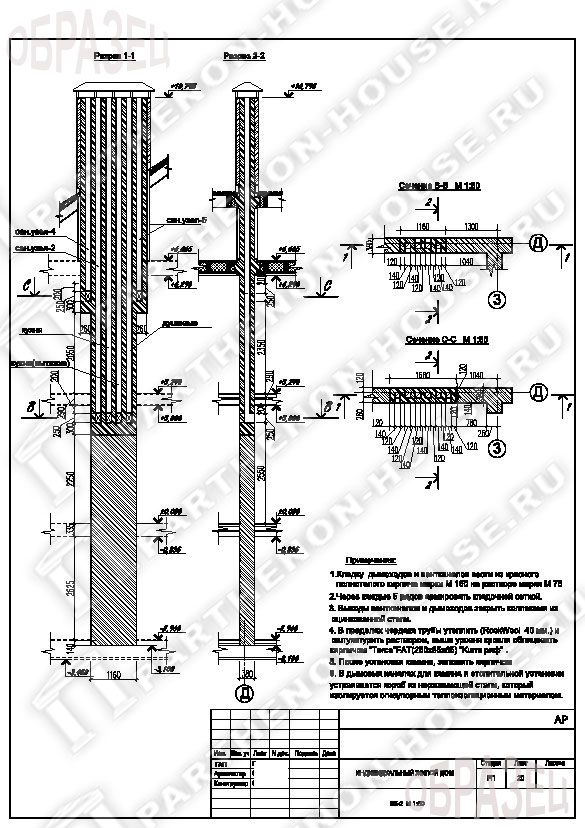

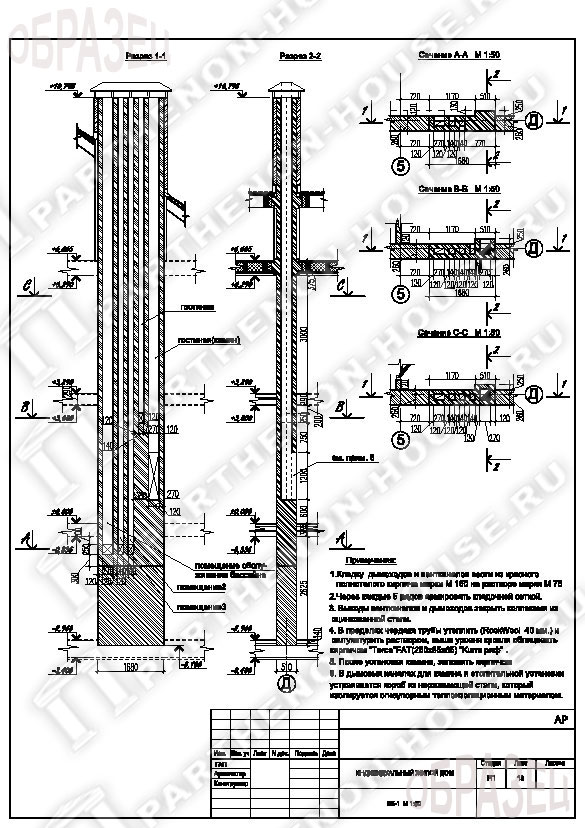

![Кликните для увеличения](/images/articles/s283/A19_l.jpg) ВК-1 |
![Кликните для увеличения](/images/articles/s283/A20_l.jpg) ВК-2 |

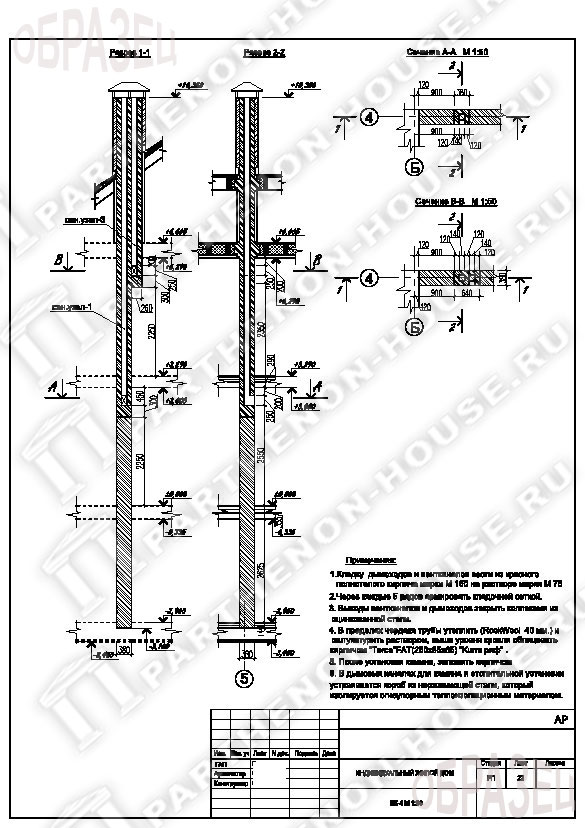

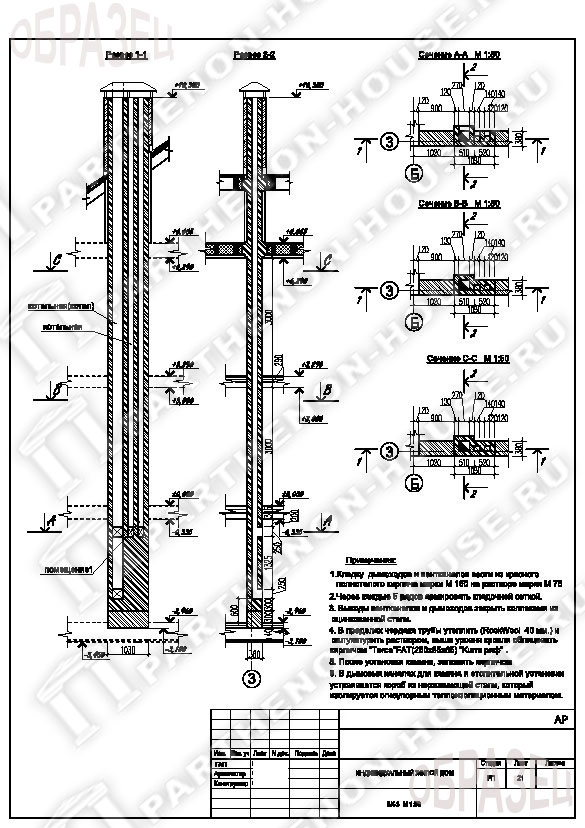

![Кликните для увеличения](/images/articles/s283/A21_l.jpg) ВК-3 |
![Кликните для увеличения](/images/articles/s283/A22_l.jpg) ВК-4 |

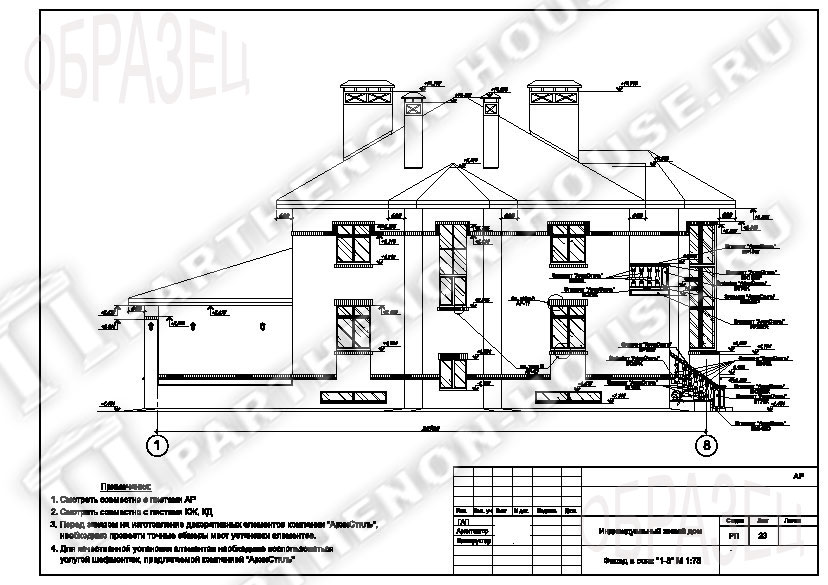

![Кликните для увеличения](/images/articles/s283/A23_l.jpg) Фасад в осях 1-5 |

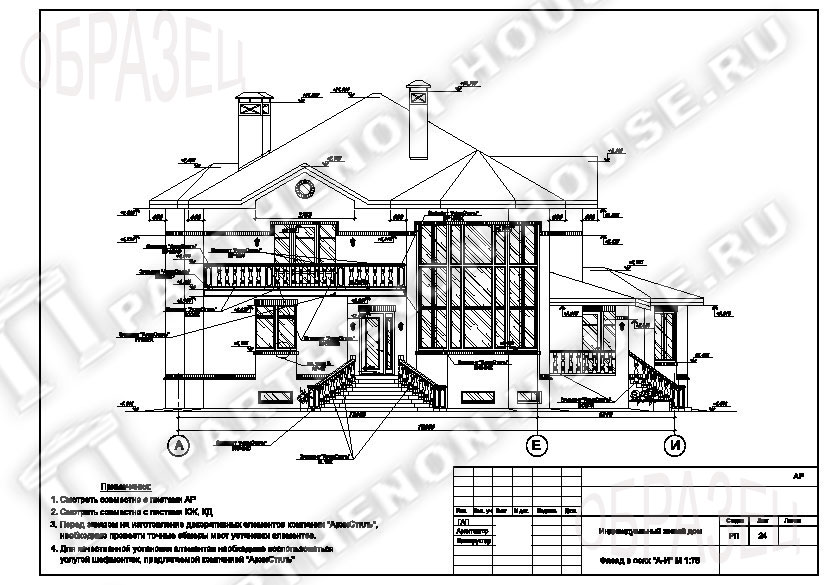

![Кликните для увеличения](/images/articles/s283/A24_l.jpg) Фасад в осях А-И |

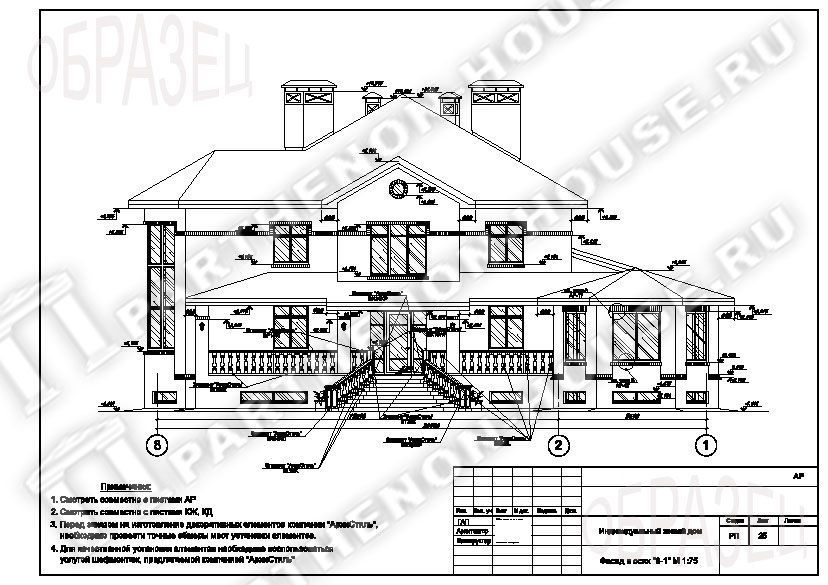

![Кликните для увеличения](/images/articles/s283/A25_l.jpg) Фасад в осях 5-1 |

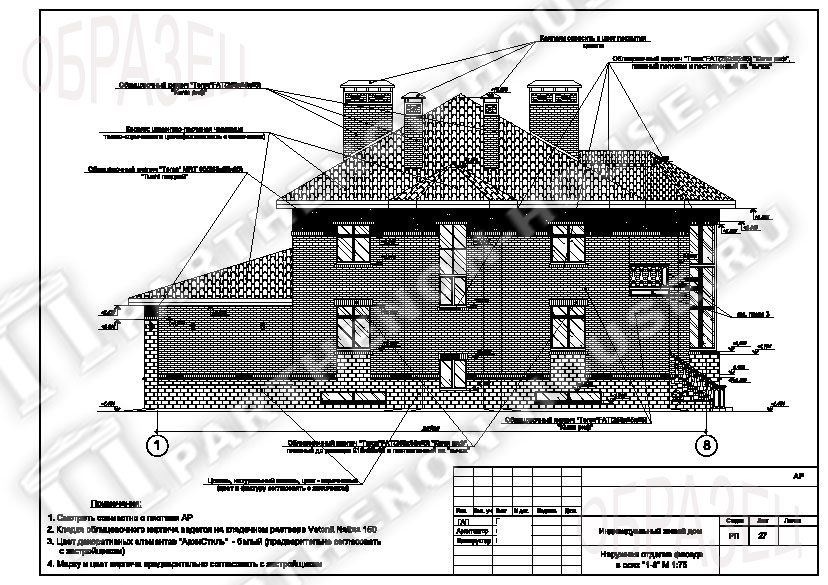

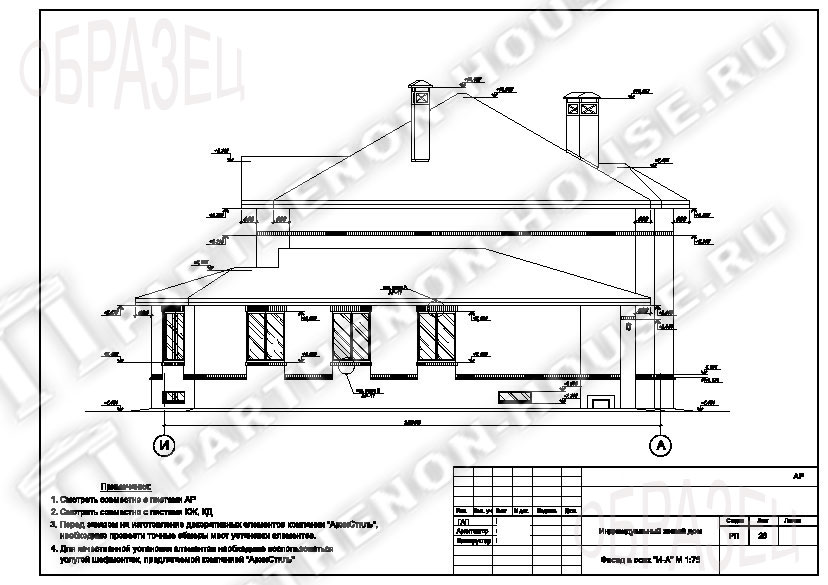

![Кликните для увеличения](/images/articles/s283/A26_l.jpg) Фасад в осях И-А |
![Кликните для увеличения](/images/articles/s283/A27_l.jpg) Наружная отделка фасада в осях 1-5 |

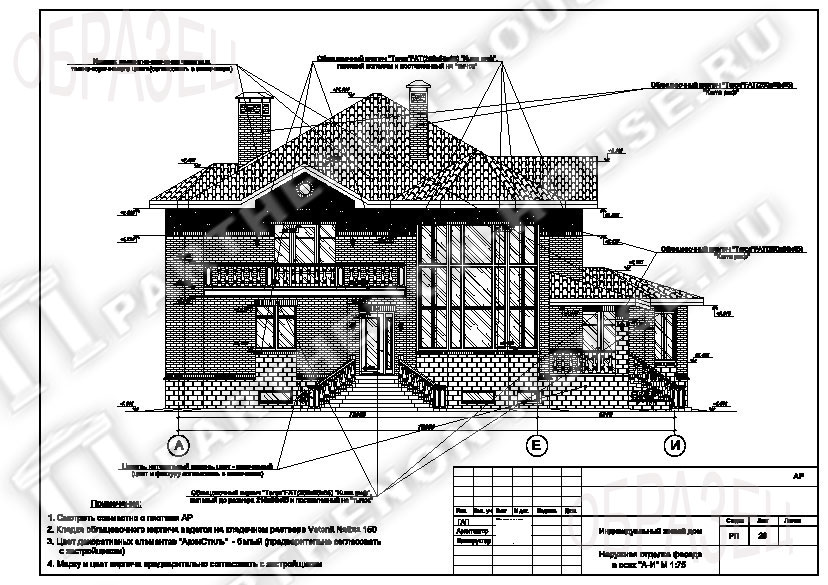

![Кликните для увеличения](/images/articles/s283/A28_l.jpg) Наружная отделка фасада в осях А-И |

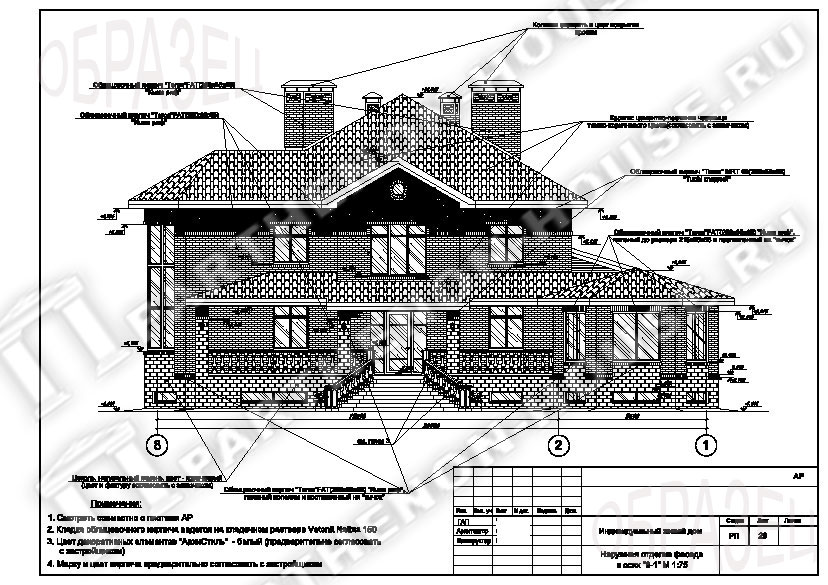

![Кликните для увеличения](/images/articles/s283/A29_l.jpg) Наружная отделка фасада в осях 5-1 |

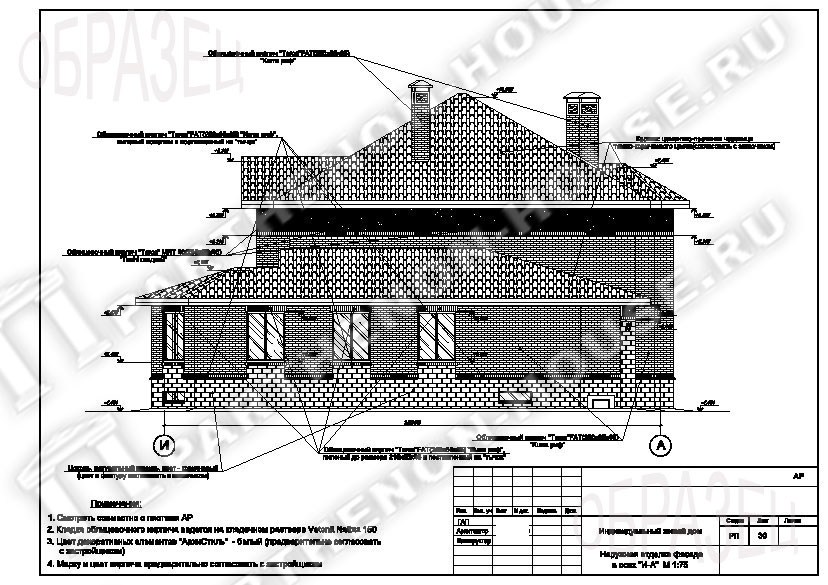

![Кликните для увеличения](/images/articles/s283/A30_l.jpg) Наружная отделка фасада в осях И-А |

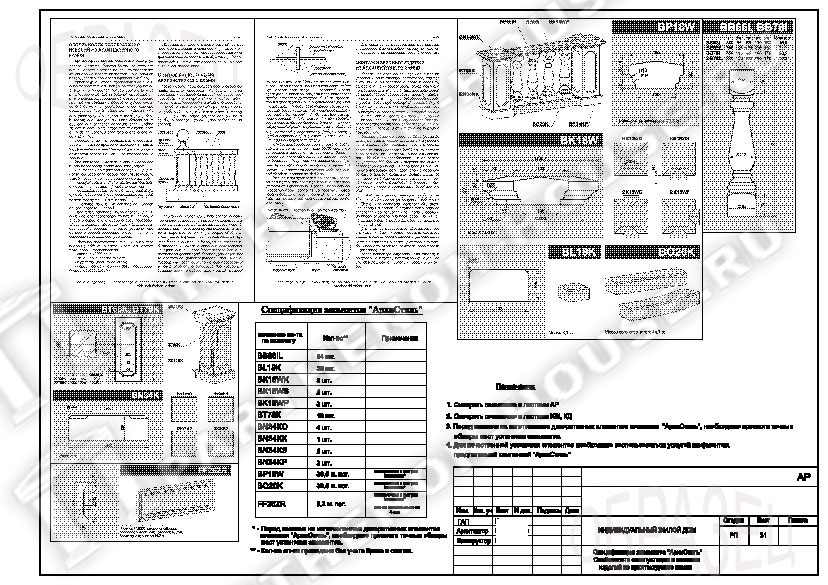

![Кликните для увеличения](/images/articles/s283/A31_l.jpg) Элементы камня |

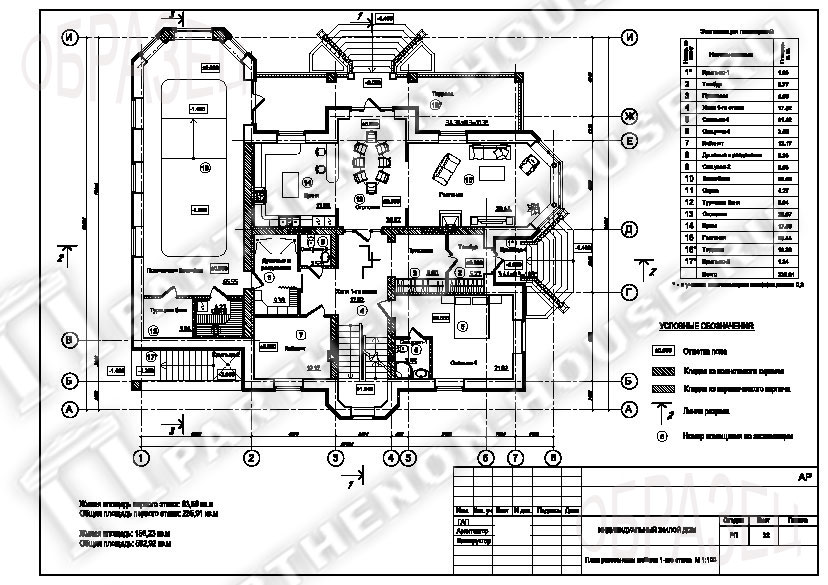

![Кликните для увеличения](/images/articles/s283/A32_l.jpg) План расстановки мебели 1-го Этажа |

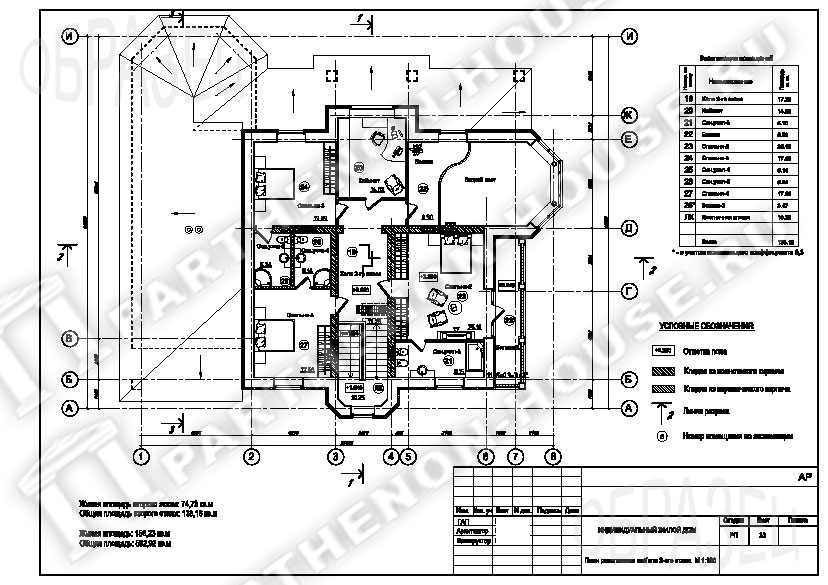

![Кликните для увеличения](/images/articles/s283/A33_l.jpg) План расстановки мебели 2-го Этажа |
Раздел КР (Конструктивные решения (КЖ) - фундаменты) |

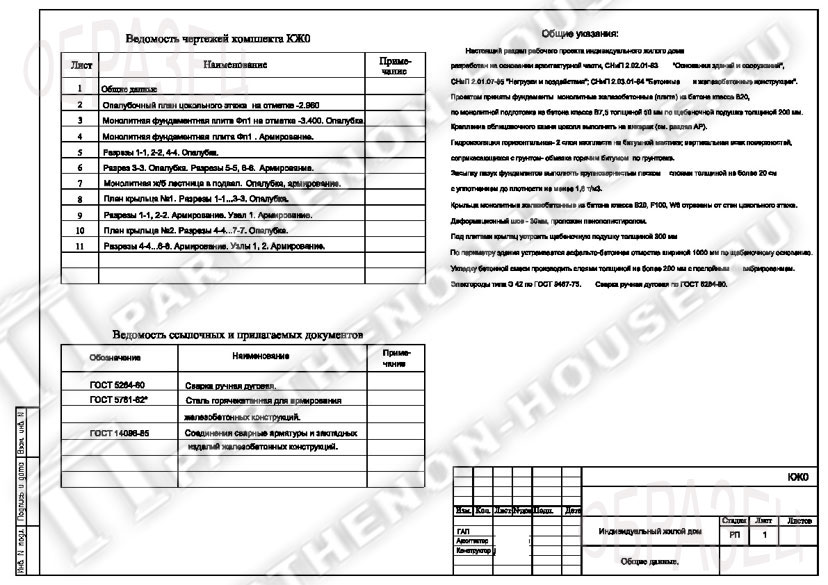

![Кликните для увеличения](/images/articles/s283/F1_l.jpg) Общие данные |

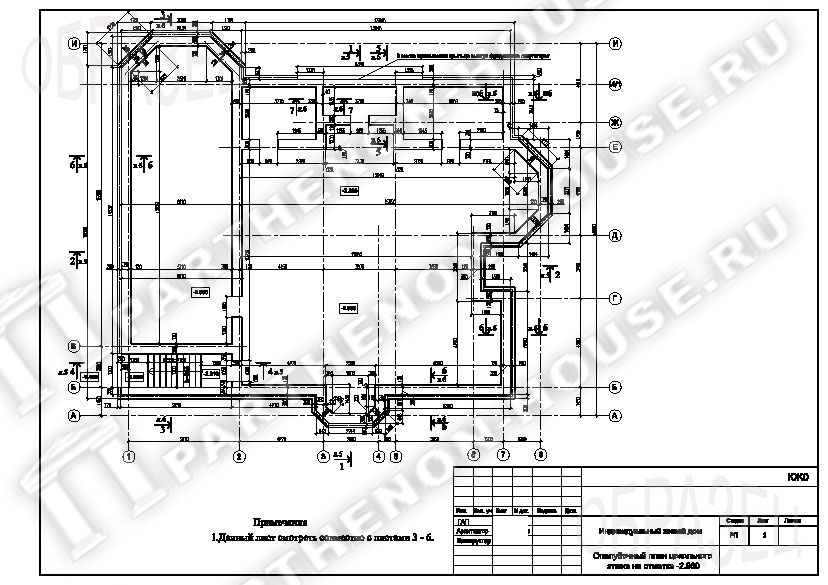

![Кликните для увеличения](/images/articles/s283/F2_l.jpg) Опалубочный план цокольного этажа на отм. -2.950 |

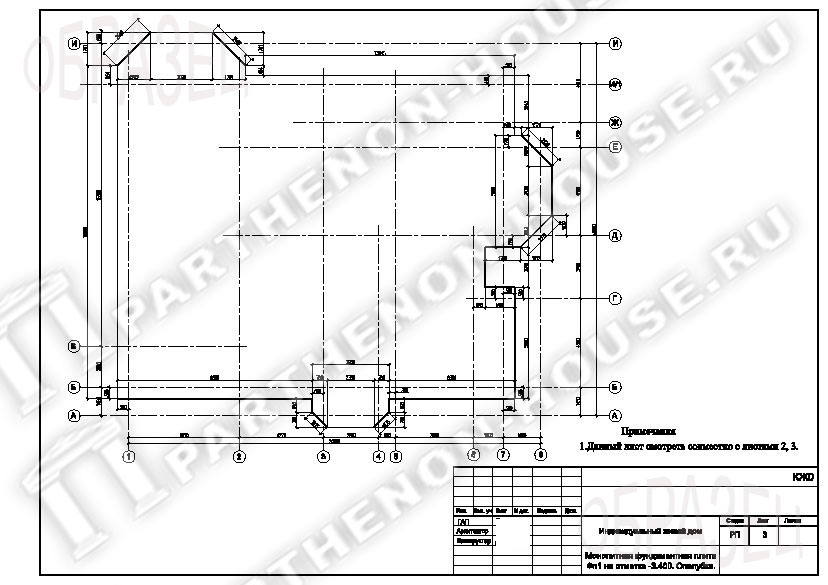

![Кликните для увеличения](/images/articles/s283/F3_l.jpg) Монолитная плита фундамента Фп1 на отм. -3.400. Опалубка. |

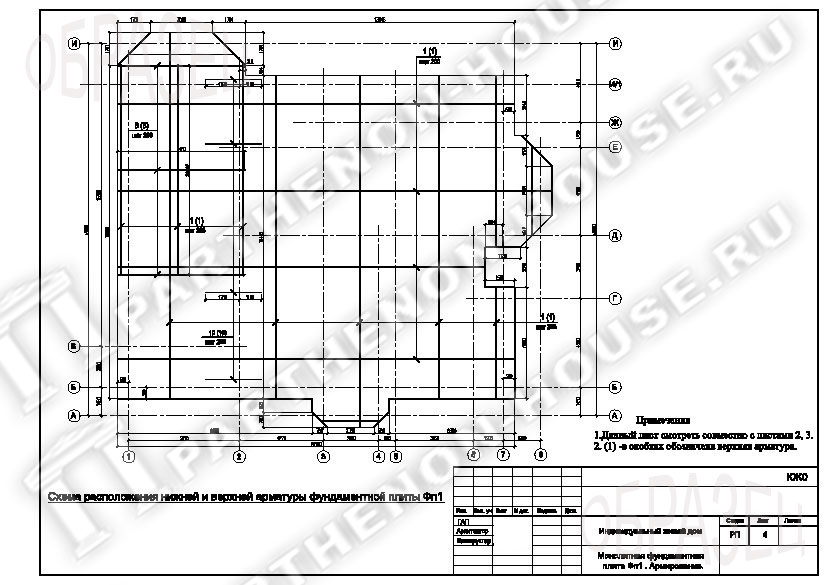

![Кликните для увеличения](/images/articles/s283/F4_l.jpg) Монолитная плита фундамента Фп1 Раскладка арматуры. |

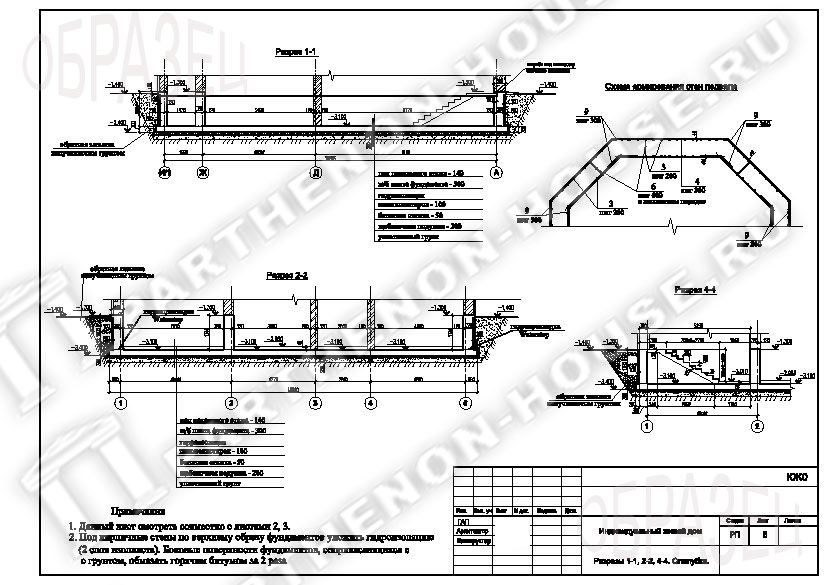

![Кликните для увеличения](/images/articles/s283/F5_l.jpg) Разрезы 1-1, 2-2, 4-4. Опалубка. |

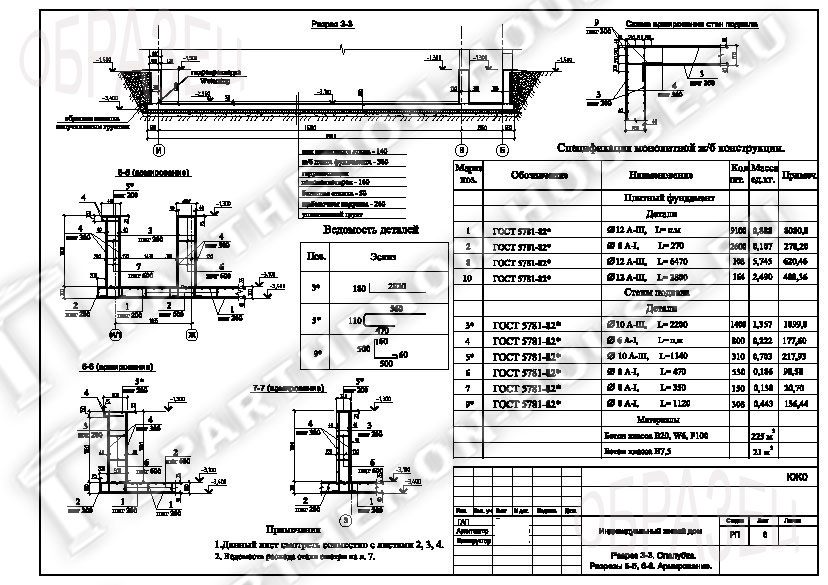

![Кликните для увеличения](/images/articles/s283/F6_l.jpg) Разрезы 3-3. Опалубка. Разрезы 5-5, 6-6. Армирование. |

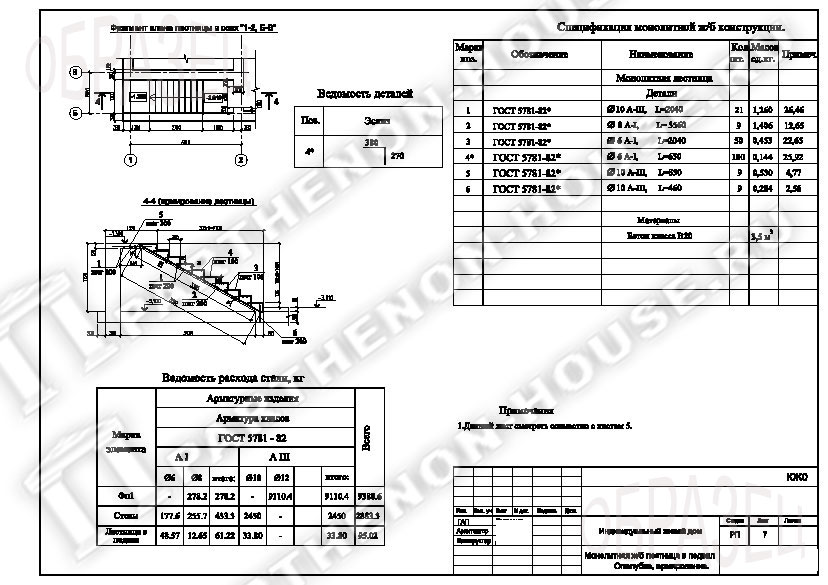

![Кликните для увеличения](/images/articles/s283/F7_l.jpg) Монолитная ж/б лестница в подвал. Опалубка. Армирование. |

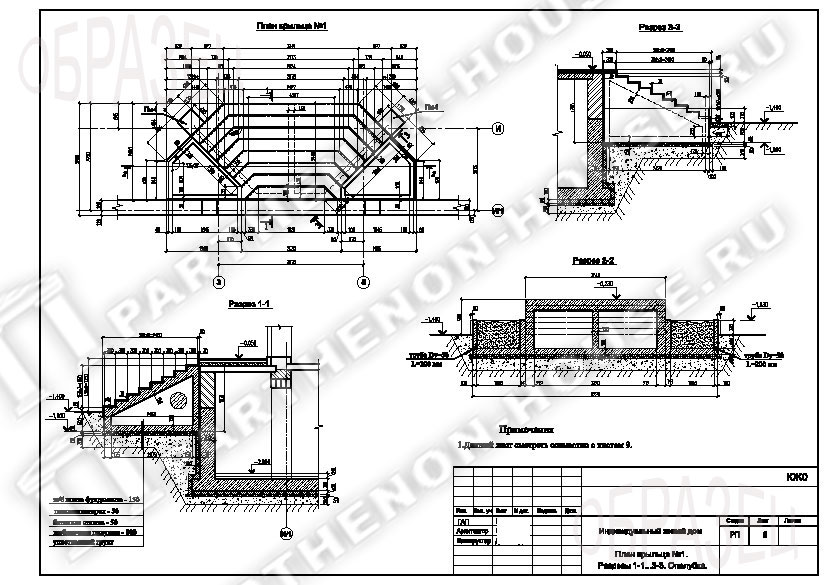

![Кликните для увеличения](/images/articles/s283/F8_l.jpg) План крыльца №1. Разрезы 1-1, 3-3. Опалубка. |

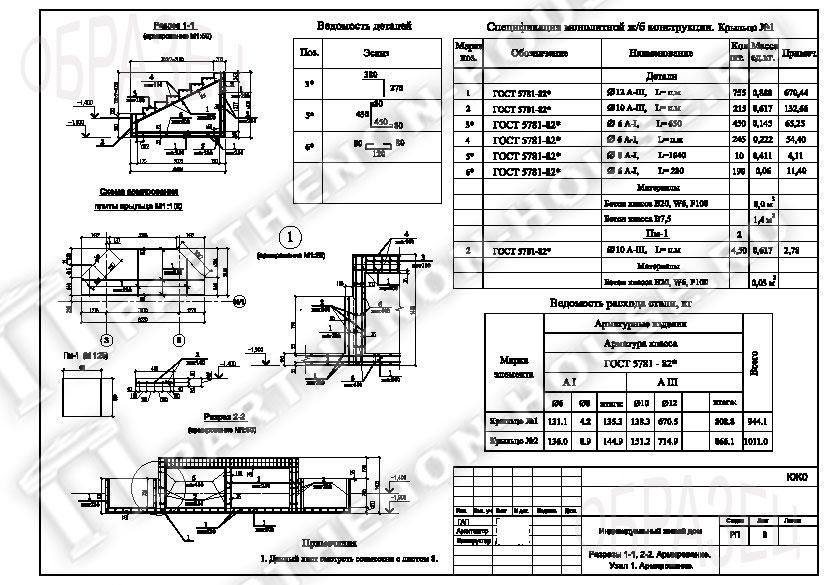

![Кликните для увеличения](/images/articles/s283/F9_l.jpg) Разрезы 1-1. 2-2. Армирование. Узел 1. Армирование. |

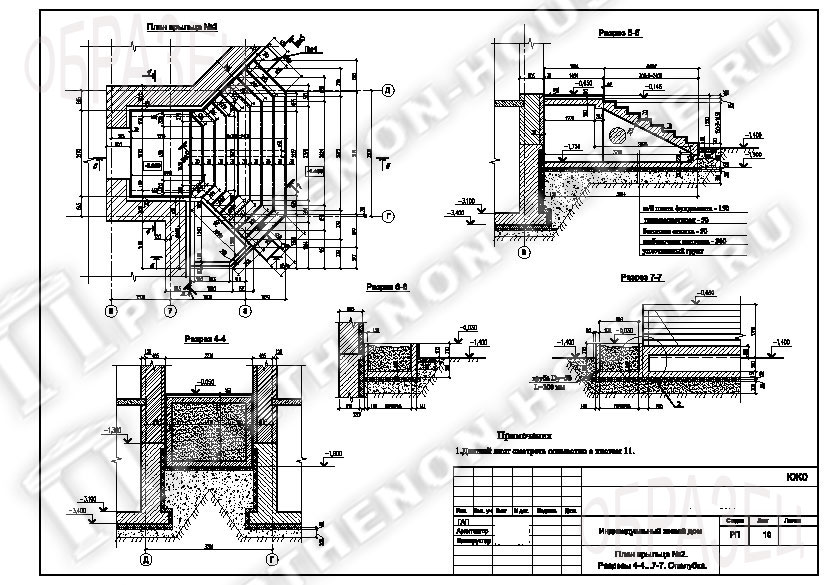

![Кликните для увеличения](/images/articles/s283/F10_l.jpg) План крыльца №2. Разрезы 4-4, 7-7. Опалубка. |

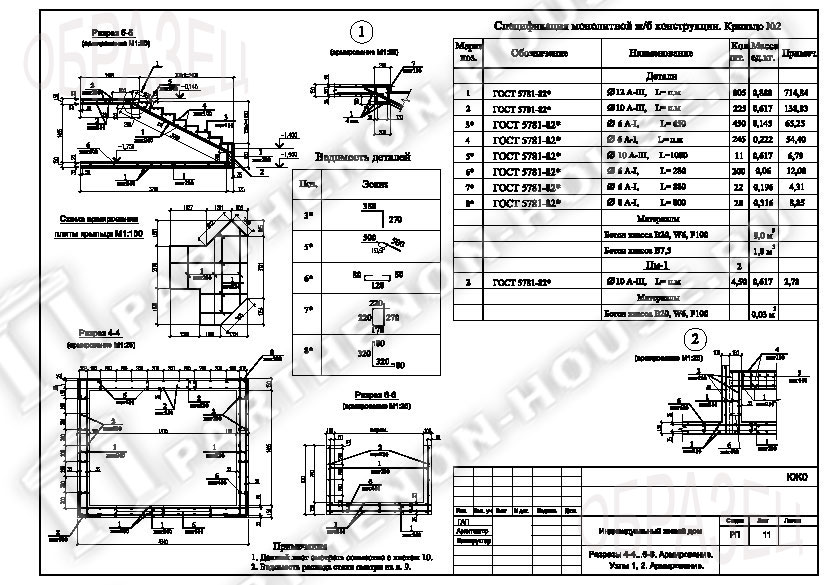

![Кликните для увеличения](/images/articles/s283/F11_l.jpg) Разрезы 4-4. 6-6. Армирование. Узелы 1. 2. Армирование. |
Раздел КР (Конструктивные решения (КЖ) - перекрытия и перемычки) |

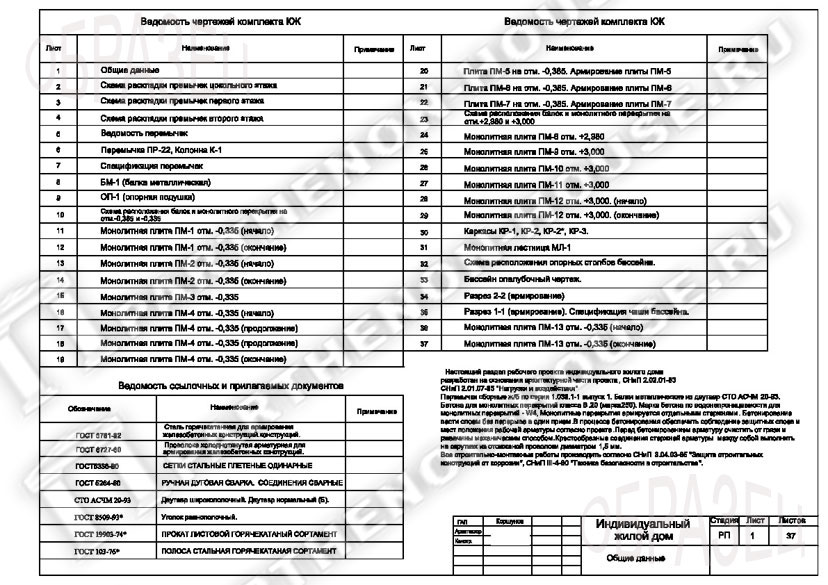

![Кликните для увеличения](/images/articles/s283/P1_l.jpg) Общие данные |

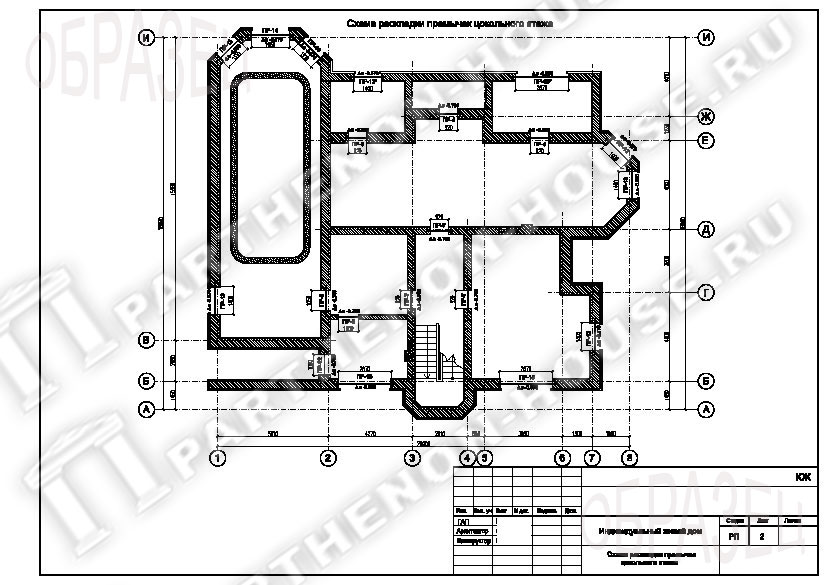

![Кликните для увеличения](/images/articles/s283/P2_l.jpg) Схема раскладки перемычек цокольного этажа. |

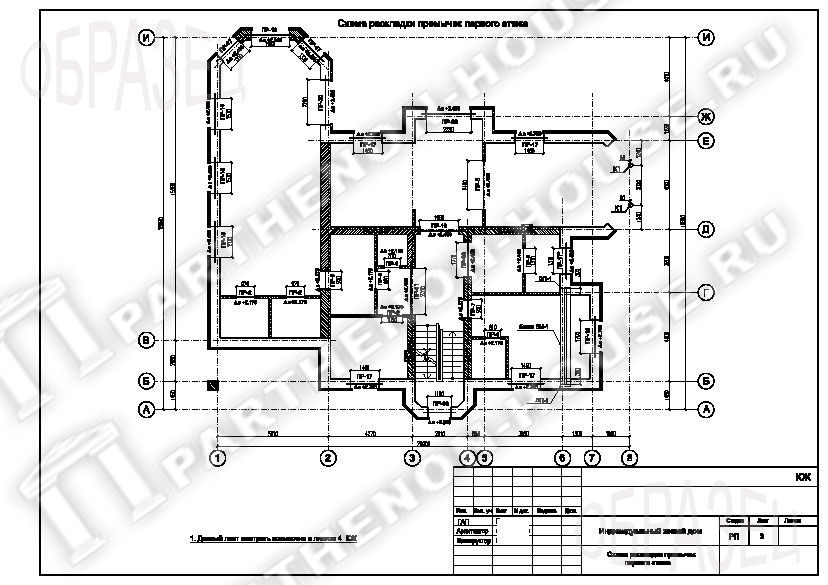

![Кликните для увеличения](/images/articles/s283/P3_l.jpg) Схема раскладки перемычек 1-го этажа. |

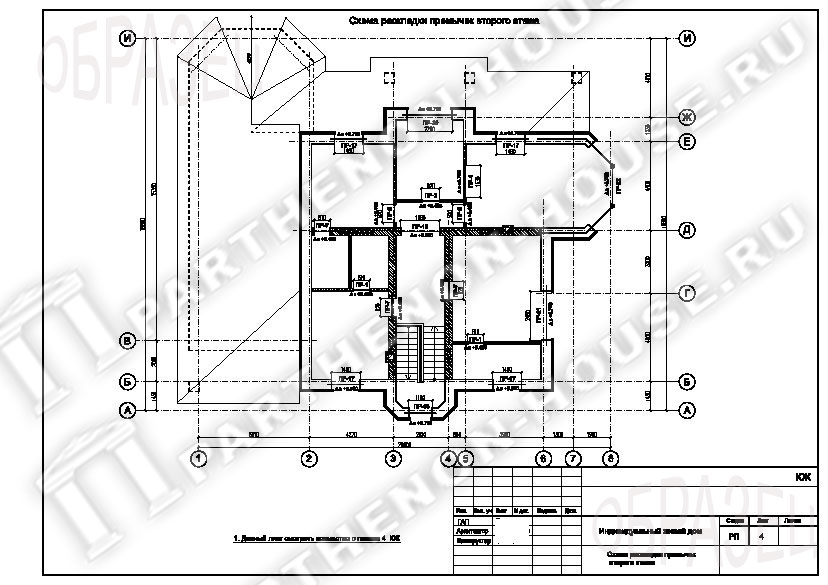

![Кликните для увеличения](/images/articles/s283/P4_l.jpg) > Схема раскладки перемычек 2-го этажа. |
![Кликните для увеличения](/images/articles/s283/P5_l.jpg) Ведомость перемычек. |

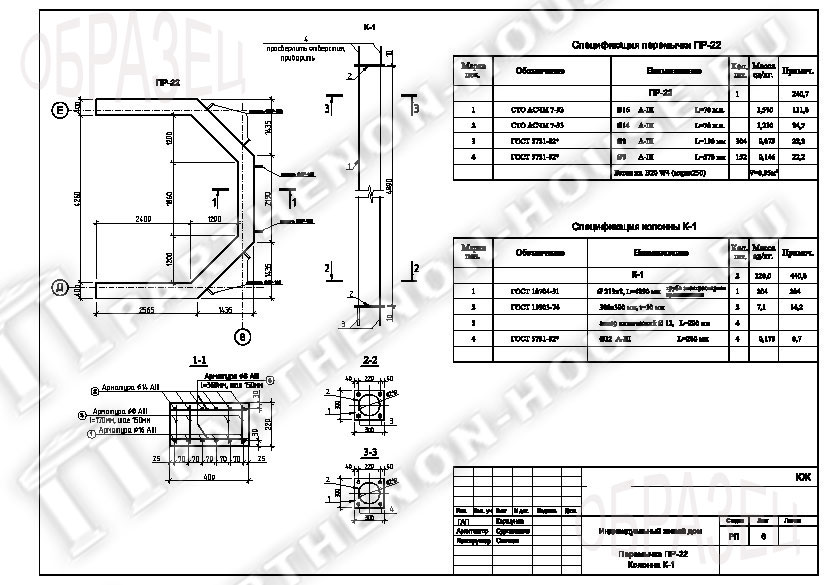

![Кликните для увеличения](/images/articles/s283/P6_l.jpg) Перемычка ПР-22. Колонна К-1. |

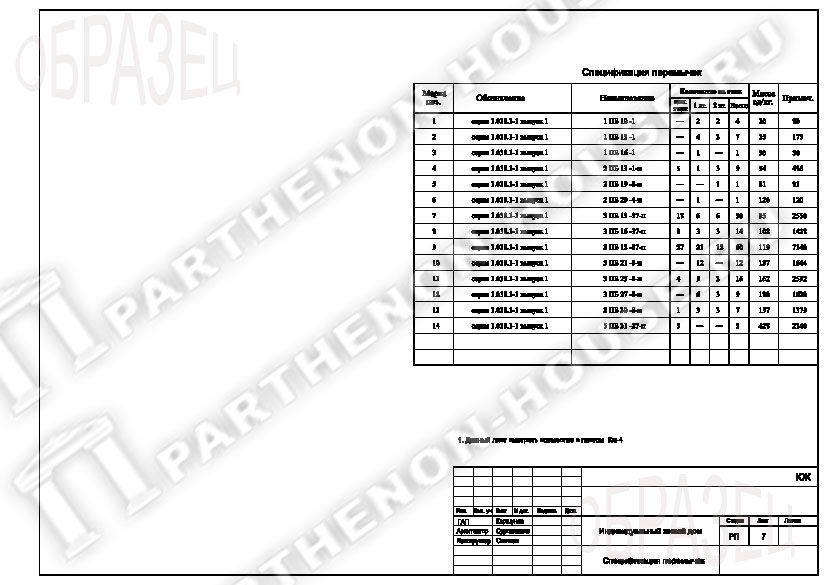

![Кликните для увеличения](/images/articles/s283/P7_l.jpg) Спецификация перемычек |

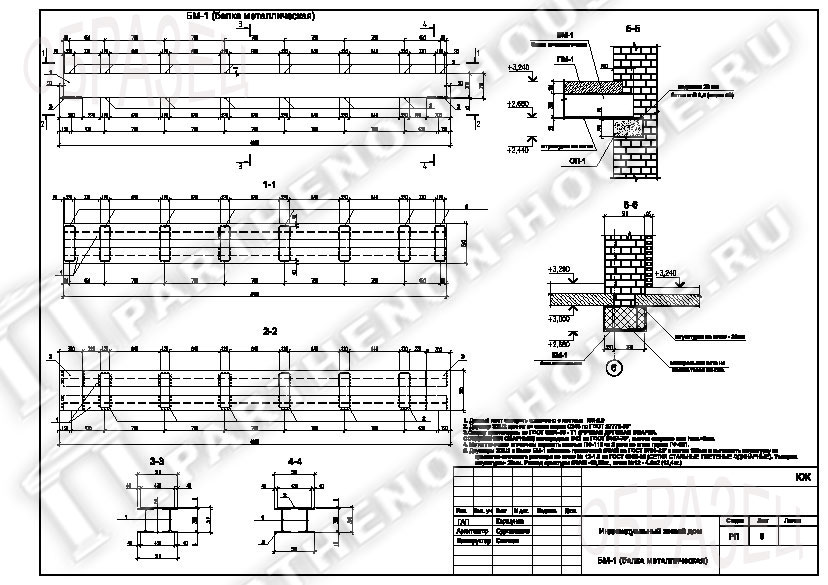

![Кликните для увеличения](/images/articles/s283/P8_l.jpg) БМ-1 (балка металлическая) |

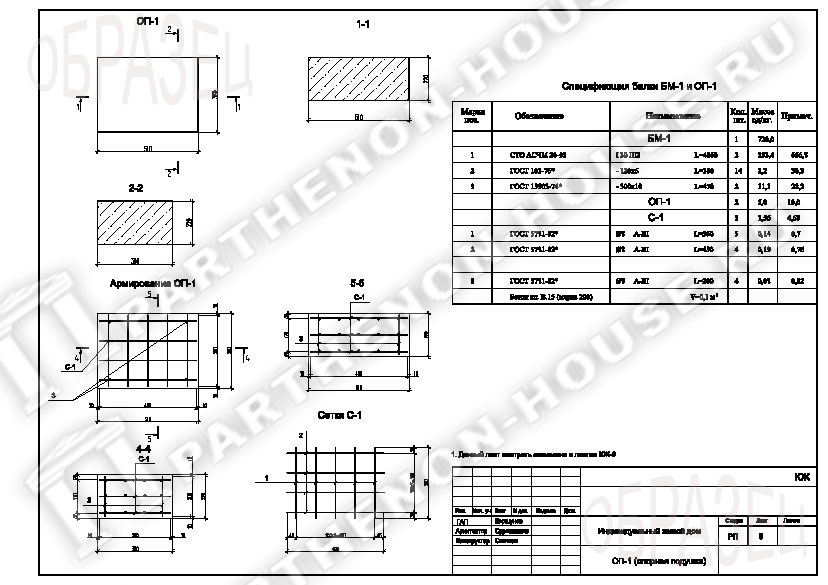

![Кликните для увеличения](/images/articles/s283/P9_l.jpg) ОП-1 (Опорная подушка). |

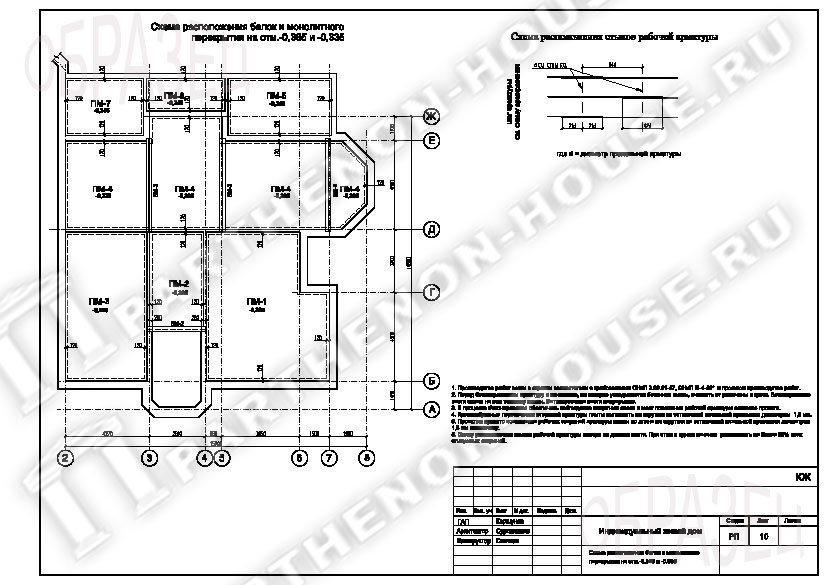

![Кликните для увеличения](/images/articles/s283/P10_l.jpg) Схема расположения балок и монолитного перекрытия на отм. -0.335 и -0.365 |

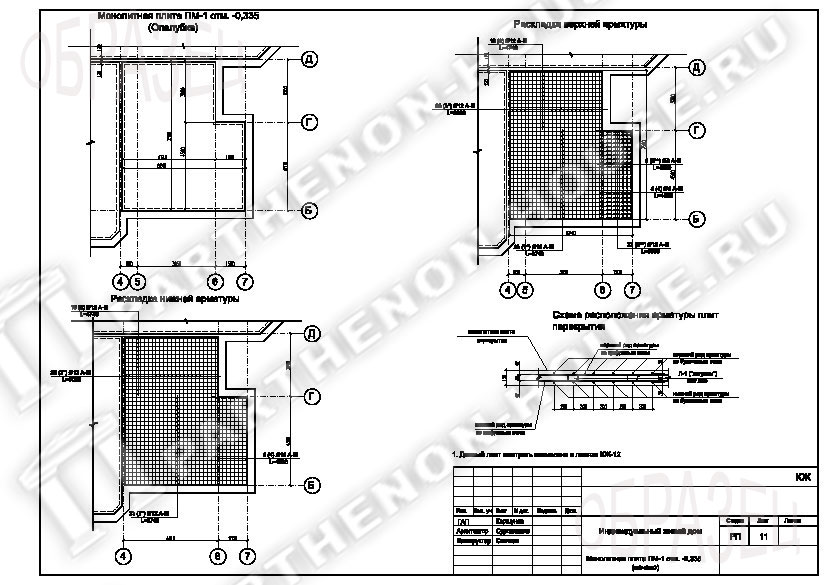

![Кликните для увеличения](/images/articles/s283/P11_l.jpg) Монолитная плита ПМ-1 отм. -0.335 (начало). |

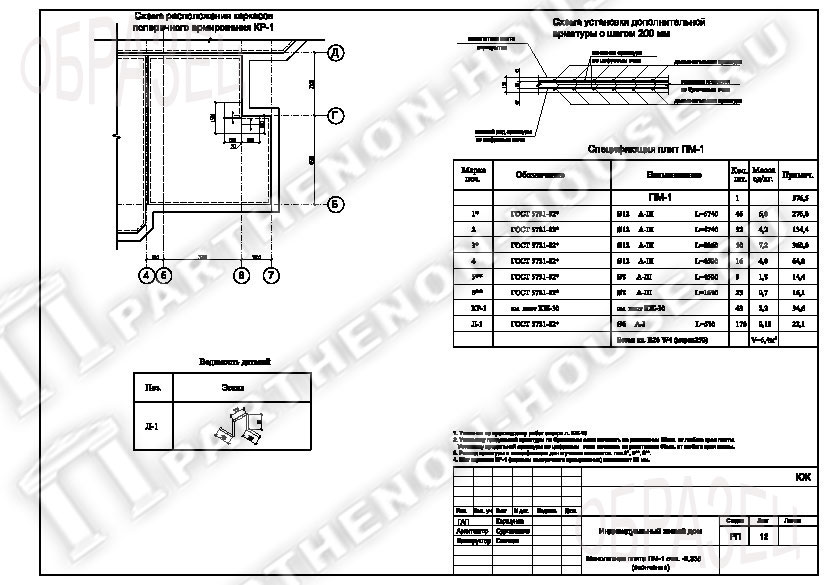

![Кликните для увеличения](/images/articles/s283/P12_l.jpg) Монолитная плита ПМ-1 отм. -0.335 (окончание). |

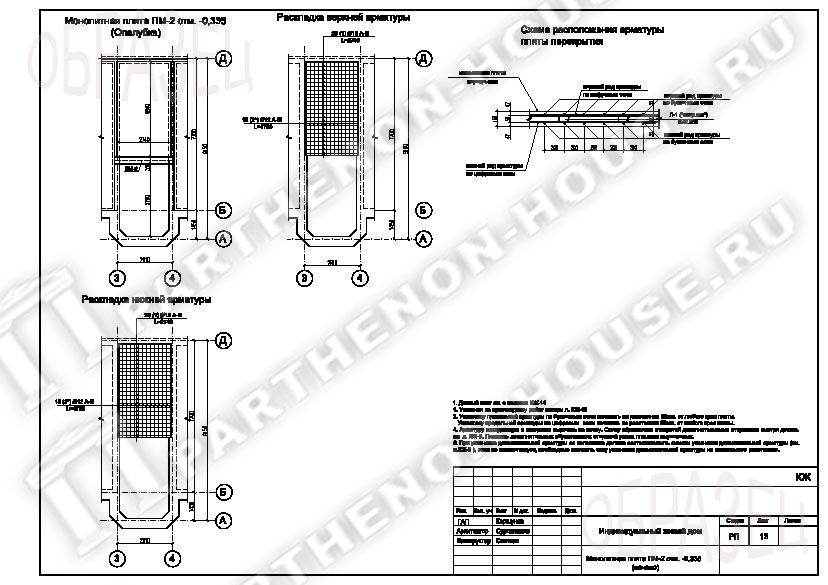

![Кликните для увеличения](/images/articles/s283/P13_l.jpg) Монолитная плита ПМ-2 отм. -0.335 (начало). |

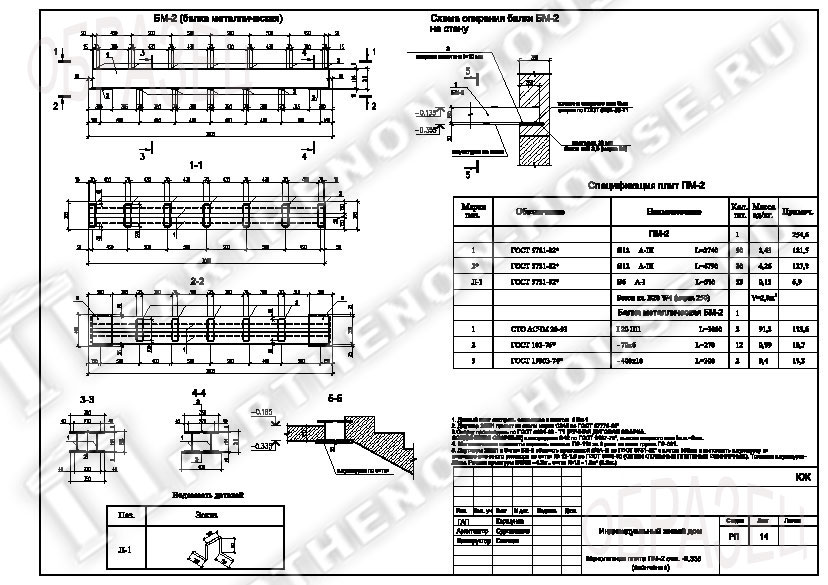

![Кликните для увеличения](/images/articles/s283/P14_l.jpg) Монолитная плита ПМ-2 отм. -0.335 (окончание). |

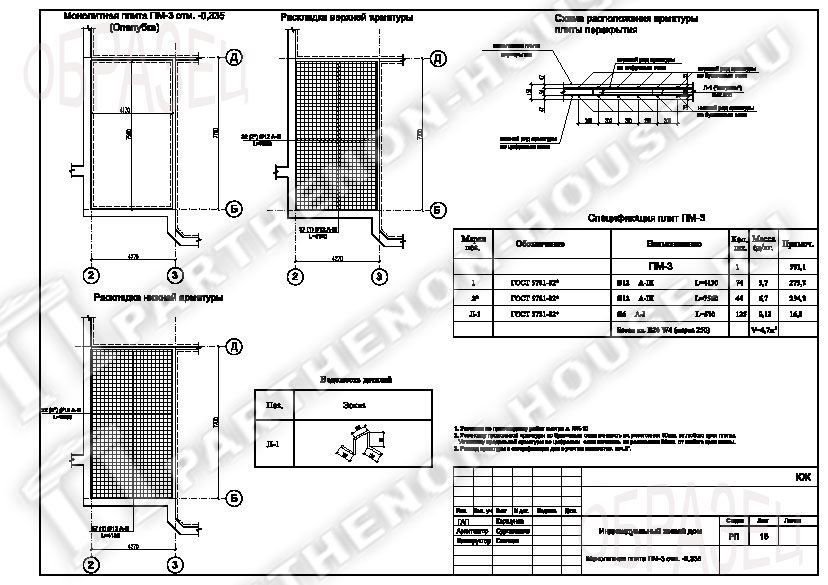

![Кликните для увеличения](/images/articles/s283/P15_l.jpg) Монолитная плита ПМ-3 отм. -0.335. |

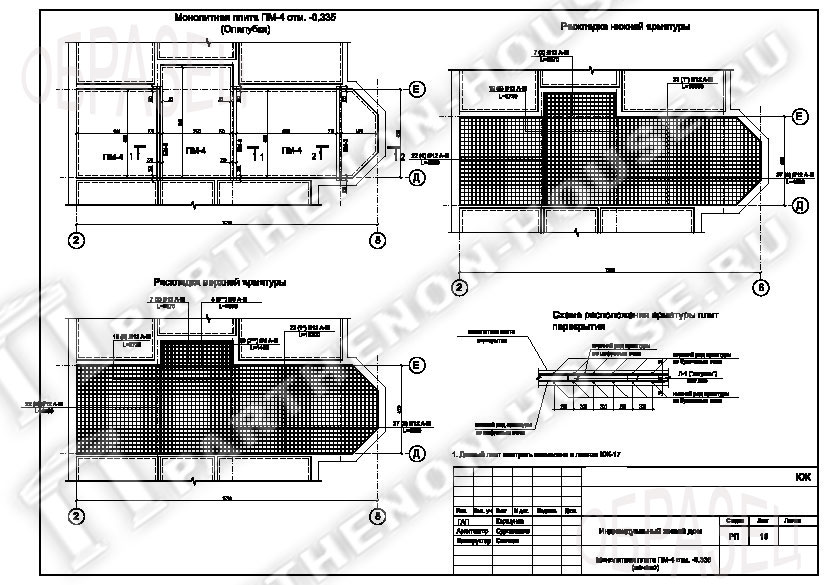

![Кликните для увеличения](/images/articles/s283/P16_l.jpg) Монолитная плита ПМ-4 отм. -0.335 (начало). |

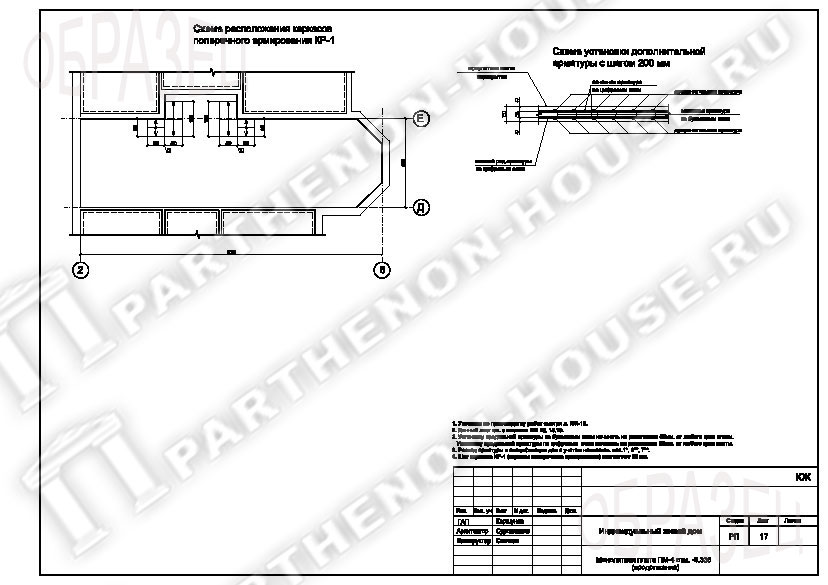

![Кликните для увеличения](/images/articles/s283/P17_l.jpg) Монолитная плита ПМ-4 отм. -0.335 (продолжение). |

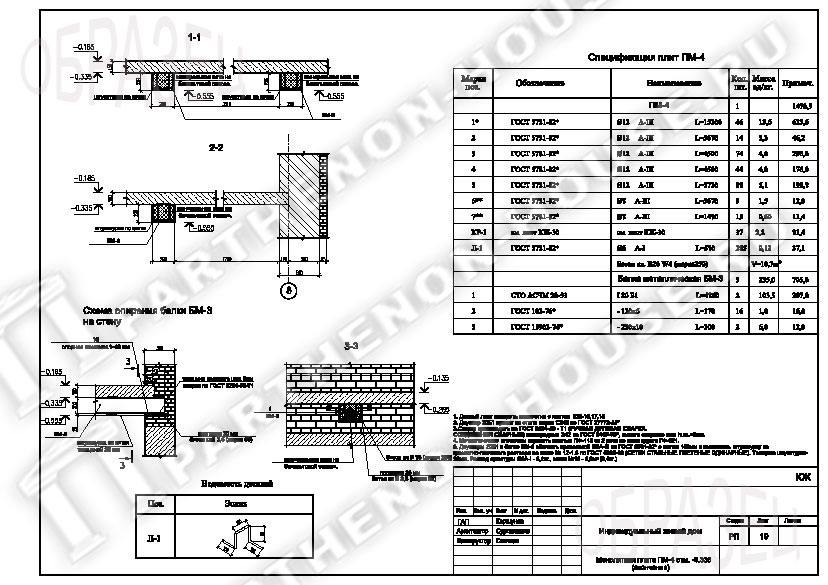

![Кликните для увеличения](/images/articles/s283/P18_l.jpg) Монолитная плита ПМ-4 отм. -0.335 (продолжение). |
![Кликните для увеличения](/images/articles/s283/P19_l.jpg) Монолитная плита ПМ-4 отм. -0.335 (окончание). |

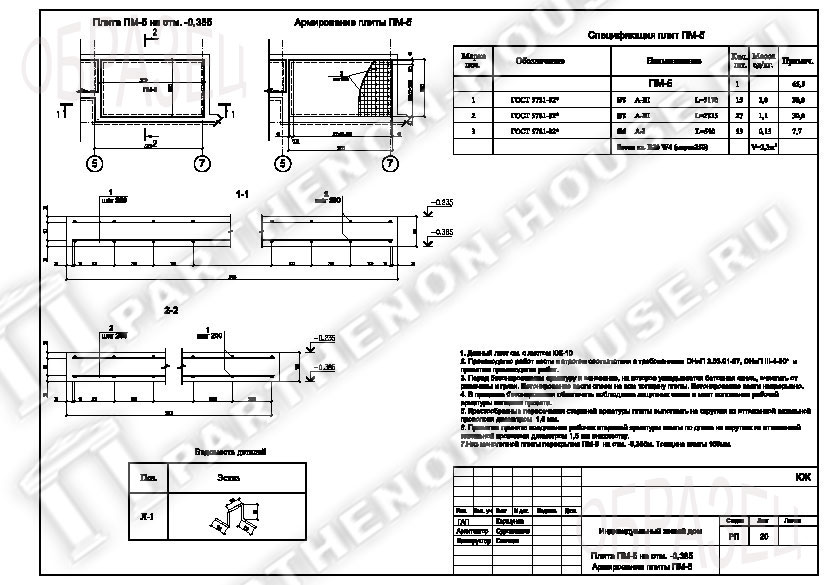

![Кликните для увеличения](/images/articles/s283/P20_l.jpg) Монолитная плита ПМ-5 отм. -0.335. Армирование плиты ПМ-5 |

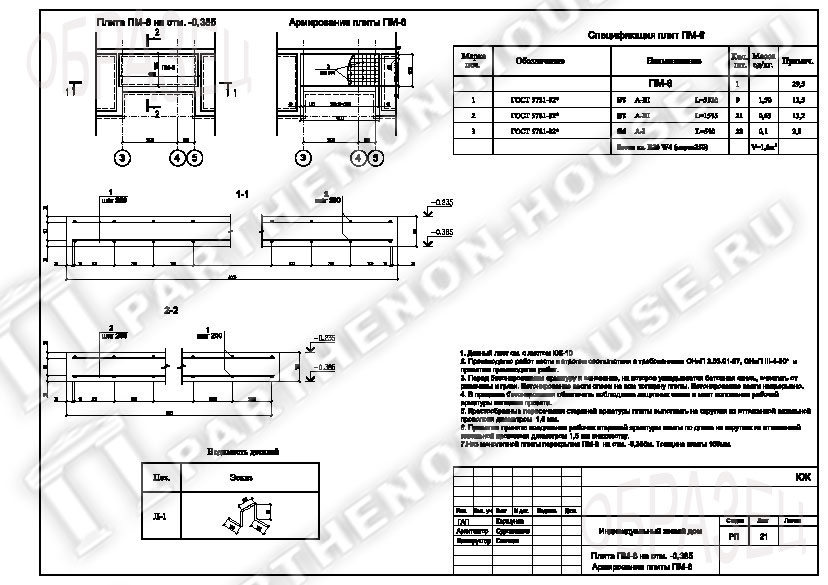

![Кликните для увеличения](/images/articles/s283/P21_l.jpg) Монолитная плита ПМ-6 отм. -0.335. Армирование плиты ПМ-6 |
![Кликните для увеличения](/images/articles/s283/P22_l.jpg) Монолитная плита ПМ-7 отм. -0.335. Армирование плиты ПМ-7 |

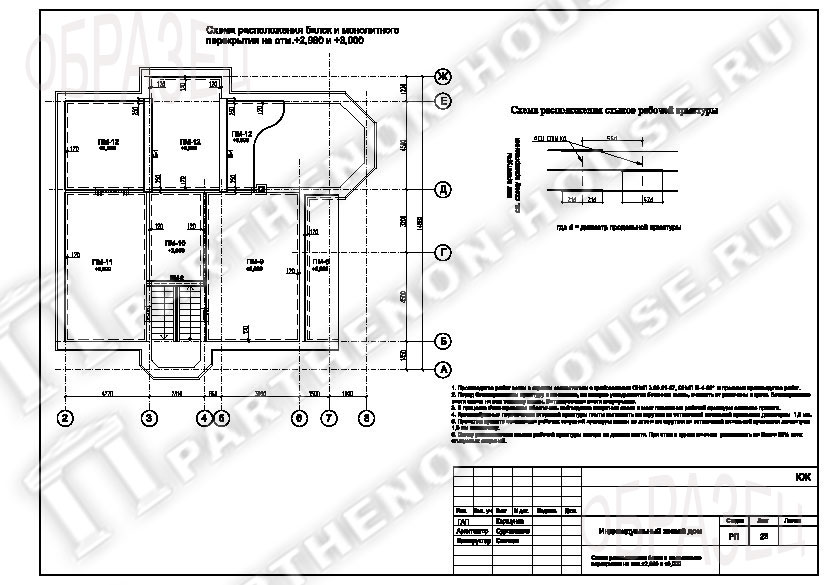

![Кликните для увеличения](/images/articles/s283/P23_l.jpg) Схема расположения балок и монолитного перекрытия на отм. +2.980 и +3.000 |

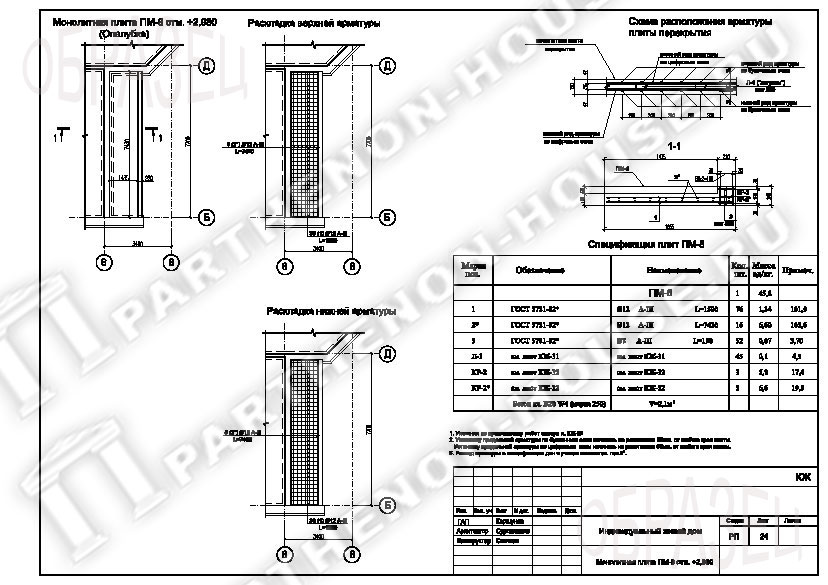

![Кликните для увеличения](/images/articles/s283/P24_l.jpg) Монолитная плита ПМ-8. отм. +2.980 |

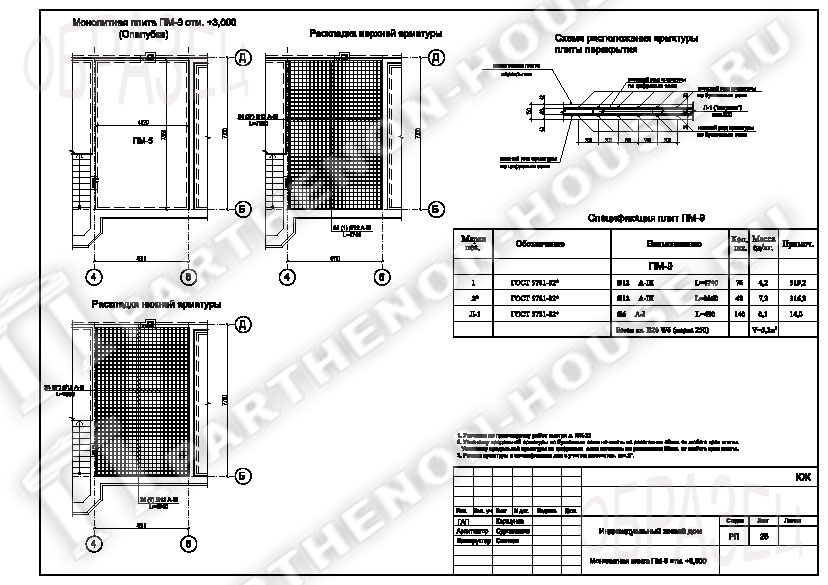

![Кликните для увеличения](/images/articles/s283/P25_l.jpg) Монолитная плита ПМ-9 отм. +3.000. |

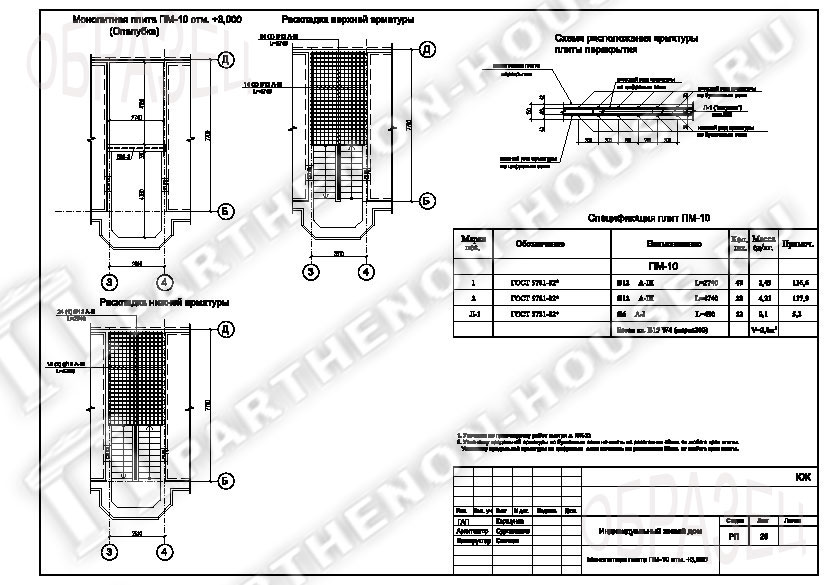

![Кликните для увеличения](/images/articles/s283/P26_l.jpg) Монолитная плита ПМ-10 отм. +3.000. |

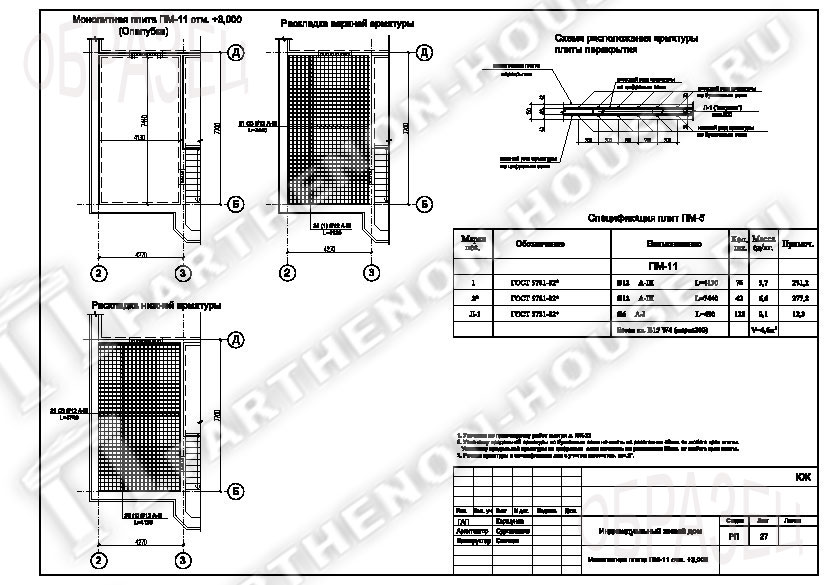

![Кликните для увеличения](/images/articles/s283/P27_l.jpg) Монолитная плита ПМ-11 отм. +3.000. |

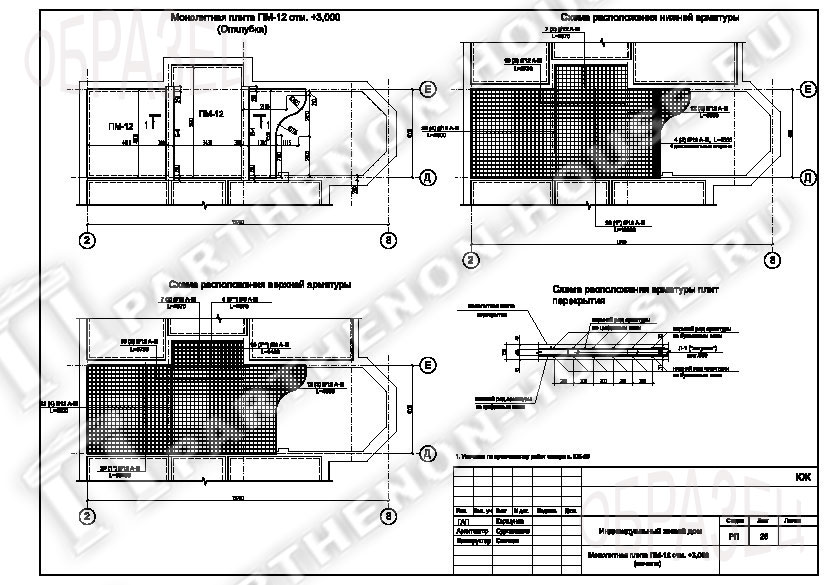

![Кликните для увеличения](/images/articles/s283/P28_l.jpg) Монолитная плита ПМ-12 отм. +3.000. (начало) |

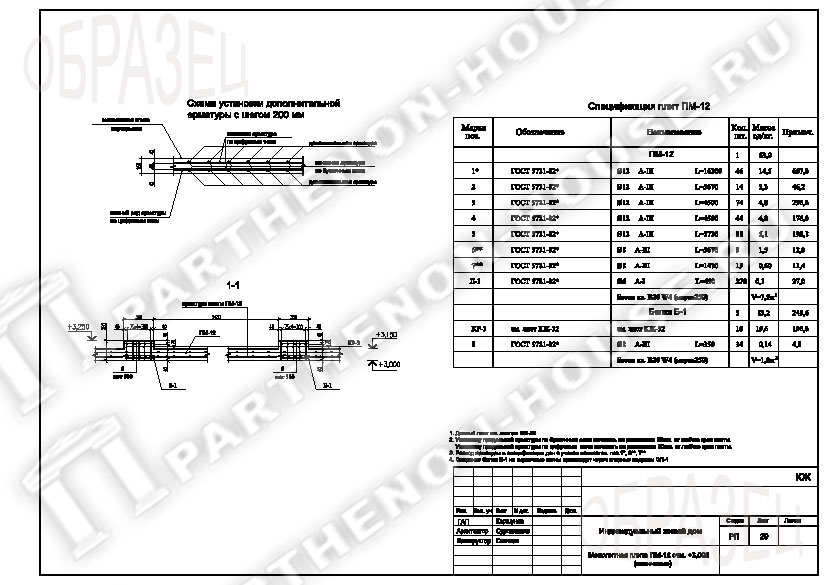

![Кликните для увеличения](/images/articles/s283/P29_l.jpg) Монолитная плита ПМ-12 отм. +3.000. (окончание) |

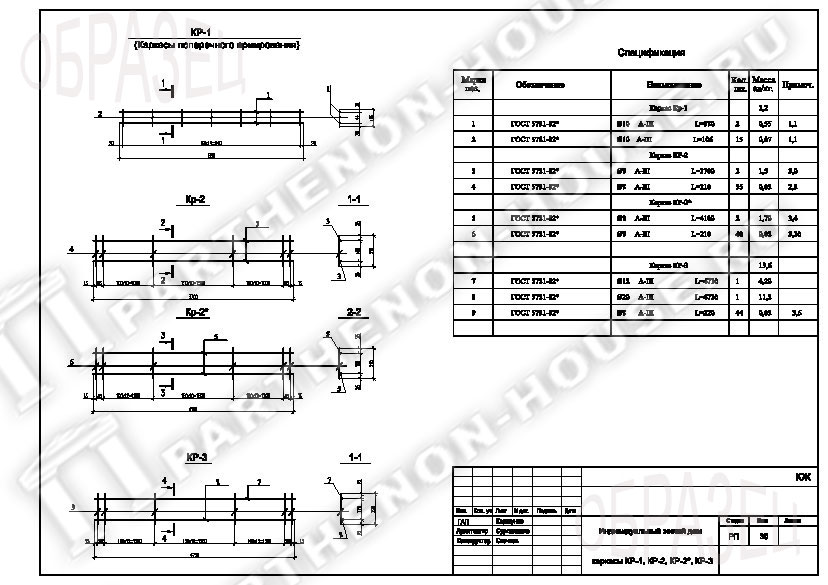

![Кликните для увеличения](/images/articles/s283/P30_l.jpg) Каркасы КР-1, КР-2, КР-2*, КР-3 |

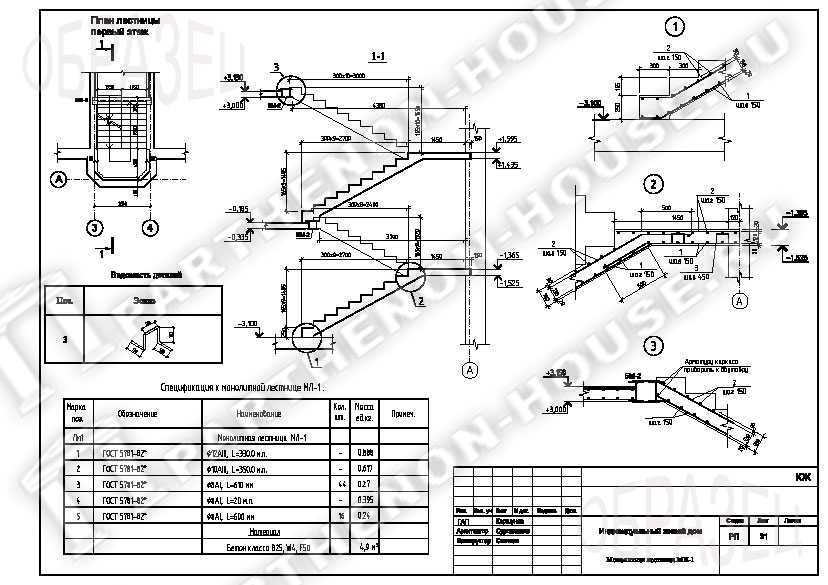

![Кликните для увеличения](/images/articles/s283/P31_l.jpg) Монолитная лестница МЛ-1 |

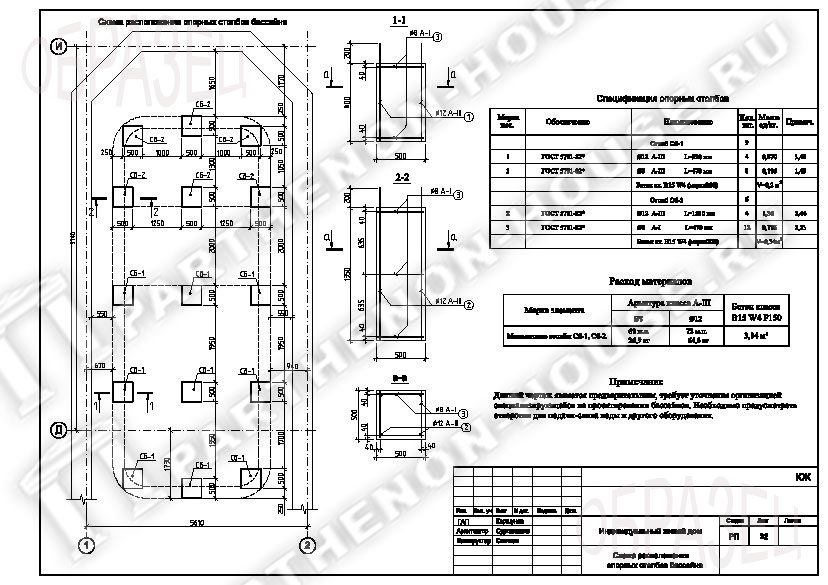

![Кликните для увеличения](/images/articles/s283/P32_l.jpg) Схема расположения опорных столбов бассейна. |

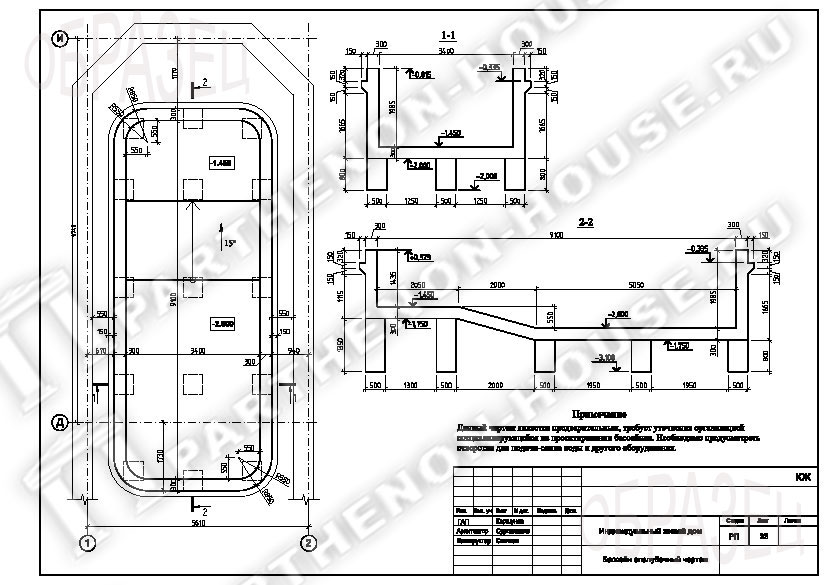

![Кликните для увеличения](/images/articles/s283/P33_l.jpg) Бассейн – опалубочный чертеж |

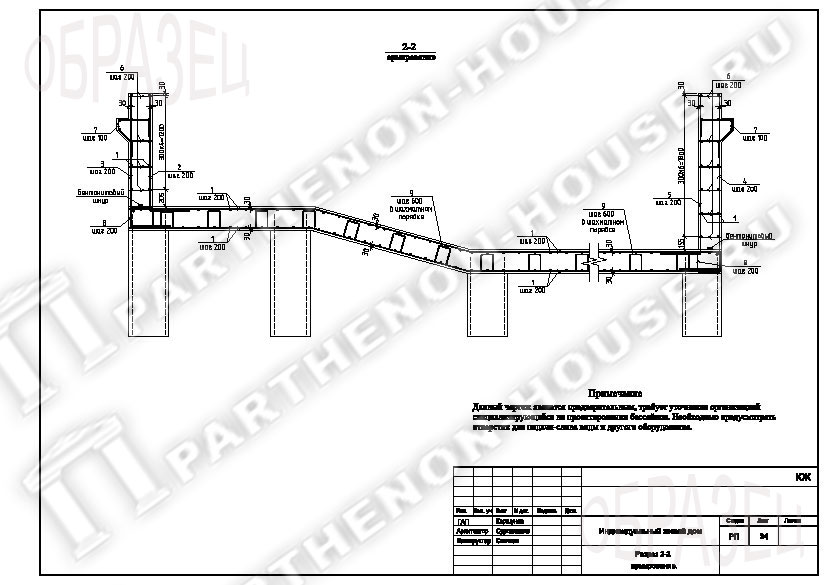

![Кликните для увеличения](/images/articles/s283/P34_l.jpg) Разрез 2-2. Армирование |

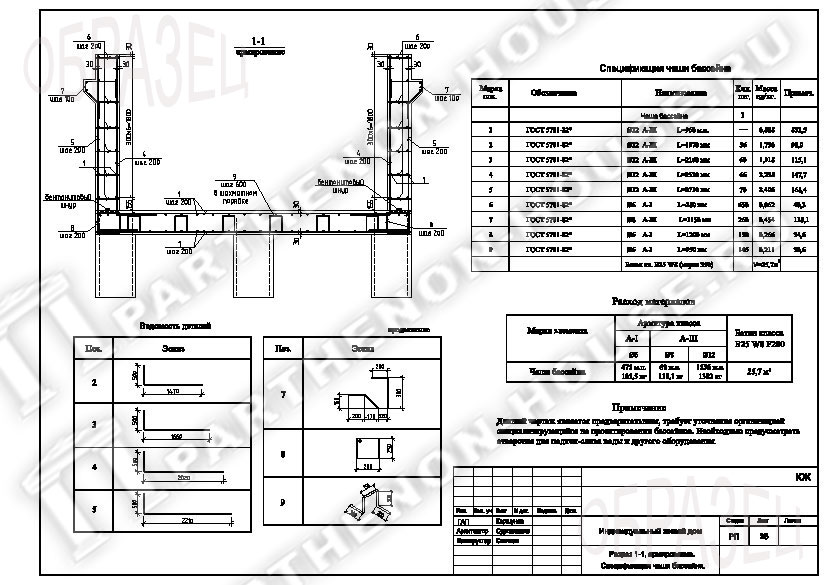

![Кликните для увеличения](/images/articles/s283/P35_l.jpg) Разрез 1-1. Армирование. Спецификация чаши бассейна. |

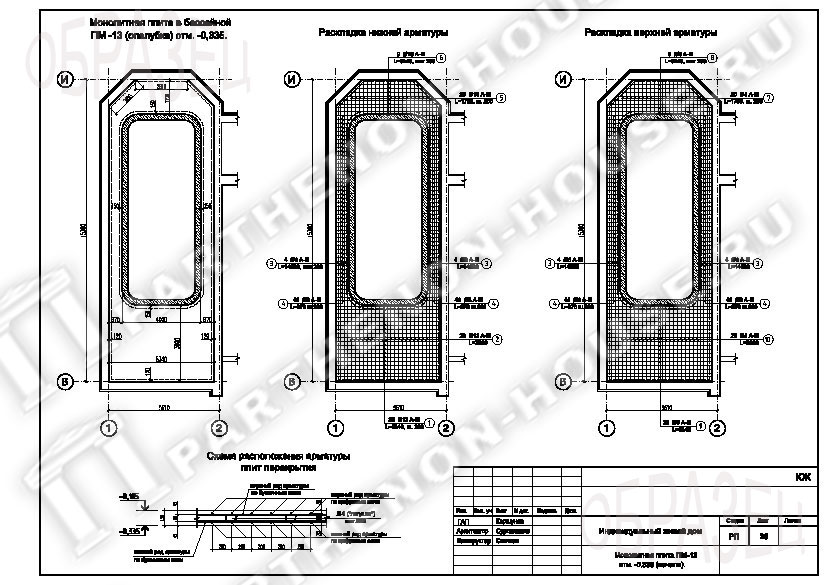

![Кликните для увеличения](/images/articles/s283/P36_l.jpg) Монолитная плита ПМ-13. отм. -3.350 (начало). |

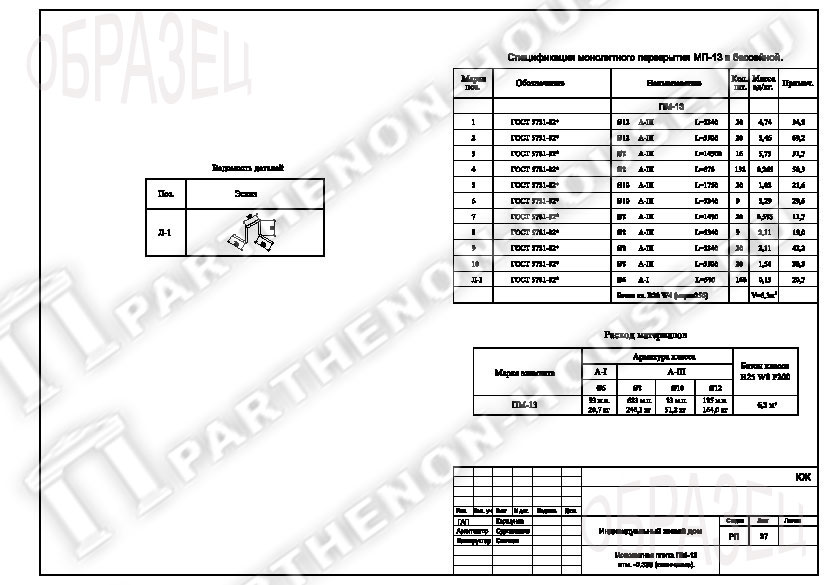

![Кликните для увеличения](/images/articles/s283/P37_l.jpg) Монолитная плита ПМ-13. отм. -3.350 (окончание). |
Раздел КД (Конструкции деревянные) - крыша) |

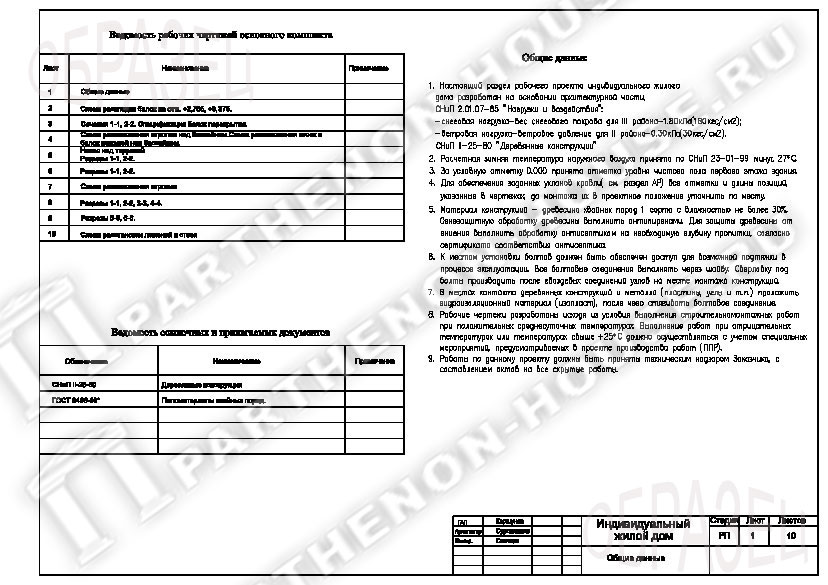

![Кликните для увеличения](/images/articles/s283/K1_l.jpg) Общие данные. |

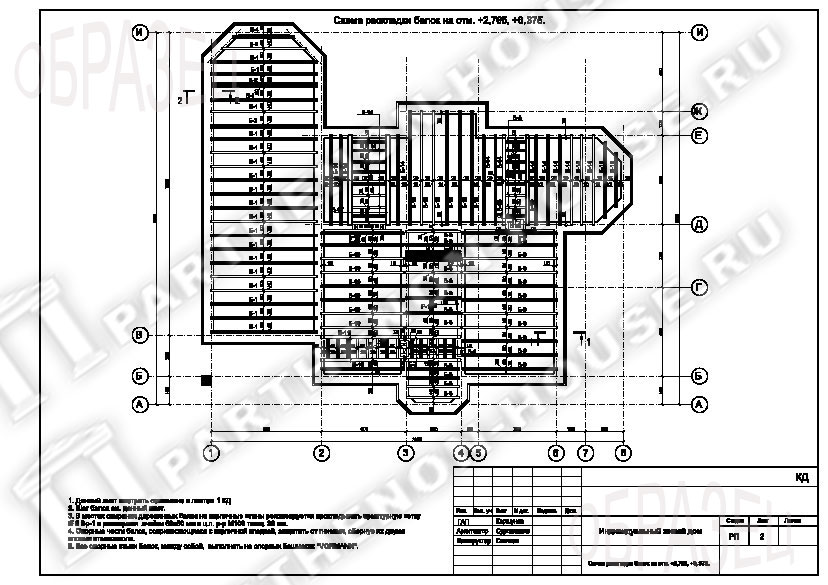

![Кликните для увеличения](/images/articles/s283/K2_l.jpg) Схема расположения балок на отм. +2.795 +0.375 |

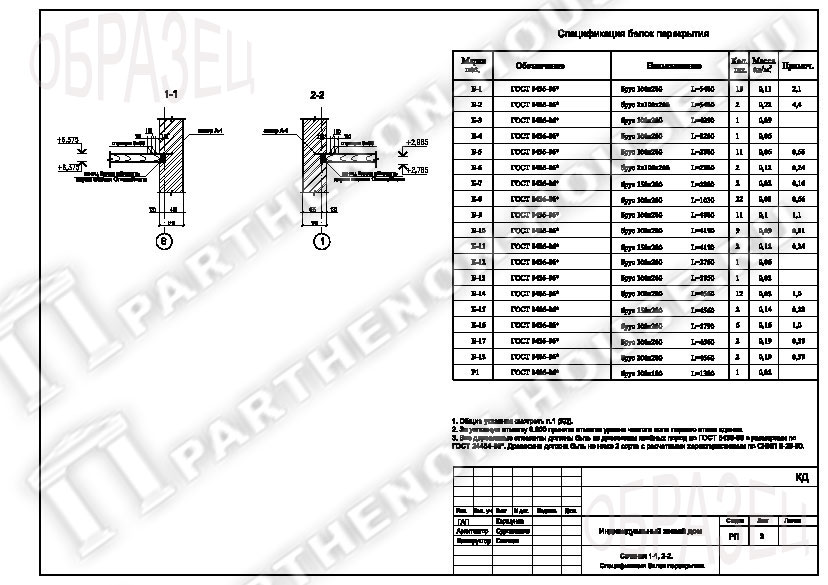

![Кликните для увеличения](/images/articles/s283/K3_l.jpg) Сечения 1-1, 2-2 Спецификация балок перекрытия. |

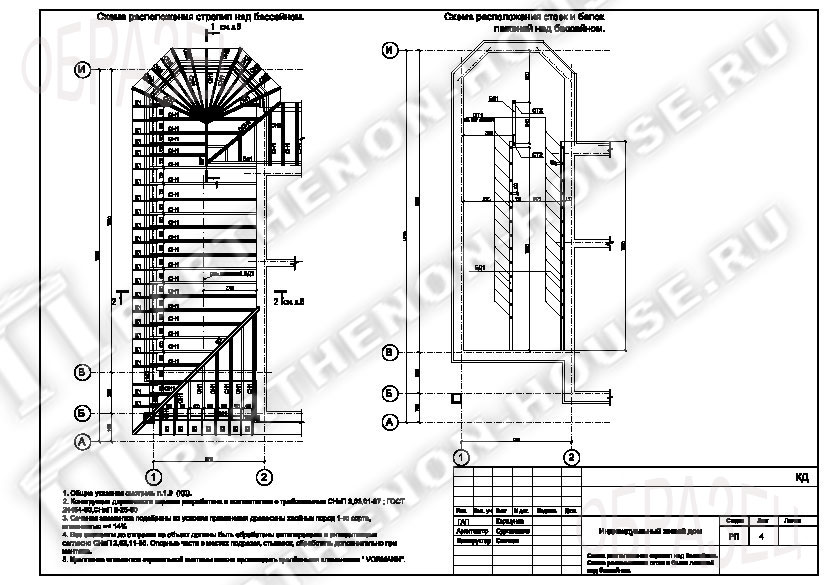

![Кликните для увеличения](/images/articles/s283/K4_l.jpg) Схема расположения стропил стоек , балок помещений над бассейном. |

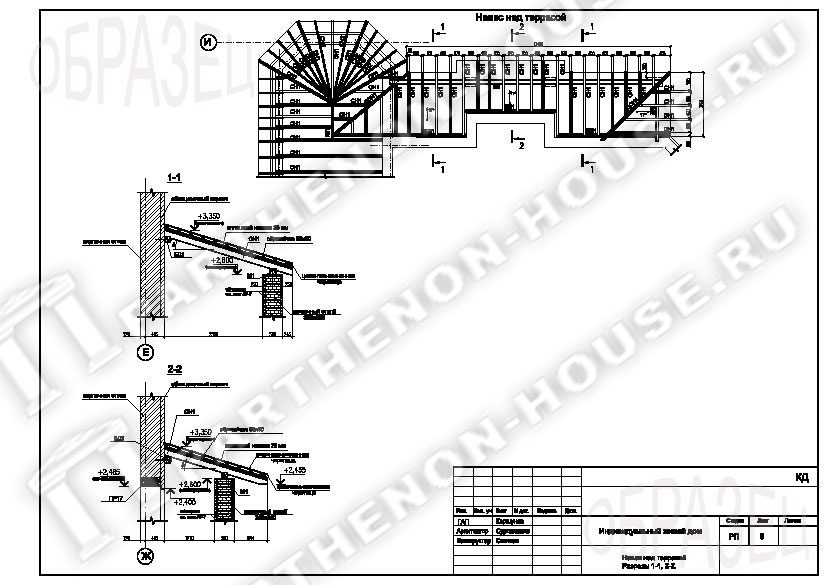

![Кликните для увеличения](/images/articles/s283/K5_l.jpg) Разрезы 1-1, 2-2. Навес над террасой. |

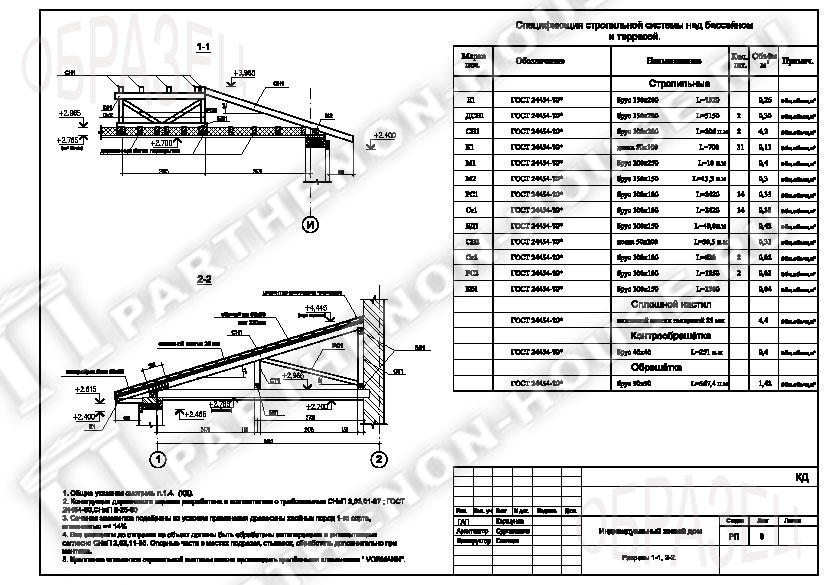

![Кликните для увеличения](/images/articles/s283/K6_l.jpg) Разрезы 1-1, 2-2. Спецификация стропильной системы над бассейном. |

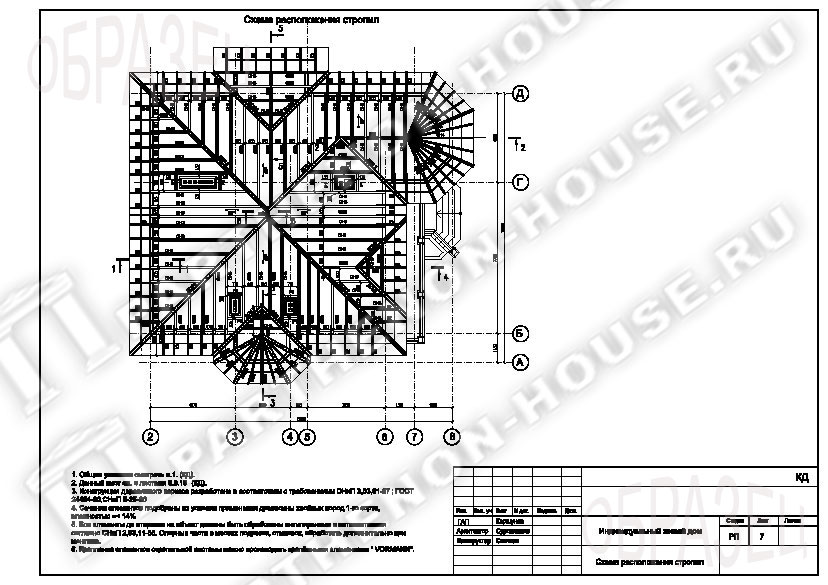

![Кликните для увеличения](/images/articles/s283/K7_l.jpg) Схема расположения стропил. |

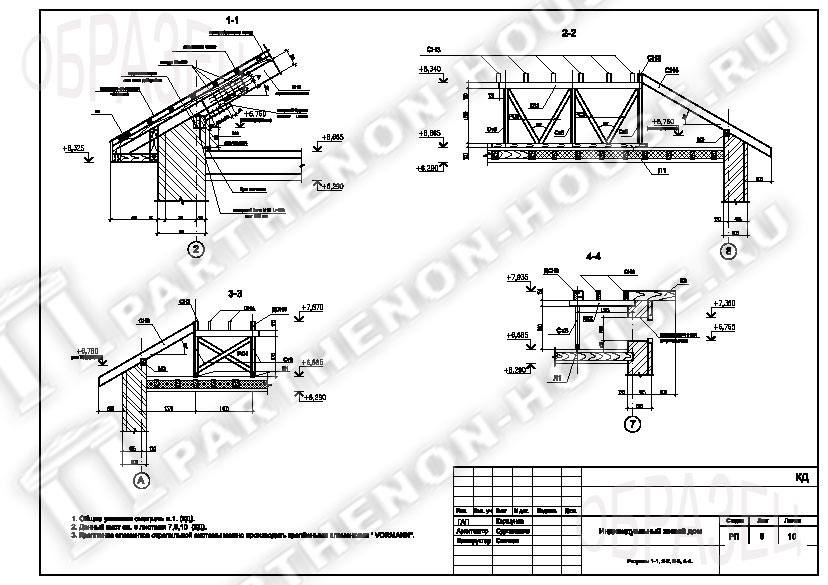

![Кликните для увеличения](/images/articles/s283/K8_l.jpg) Разрезы 1-1, 2-2, 3-3 |

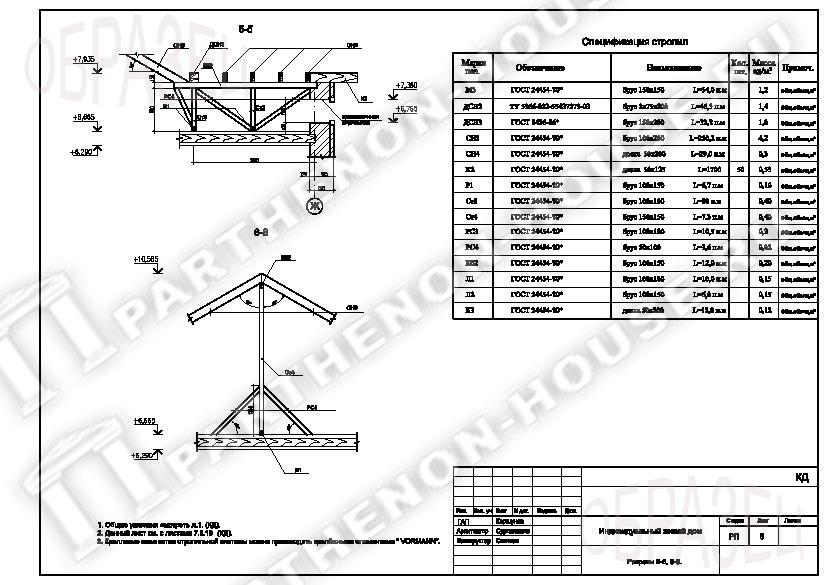

![Кликните для увеличения](/images/articles/s283/K9_l.jpg) Разрезы 5-5, 6-6 Спецификация стропил. |

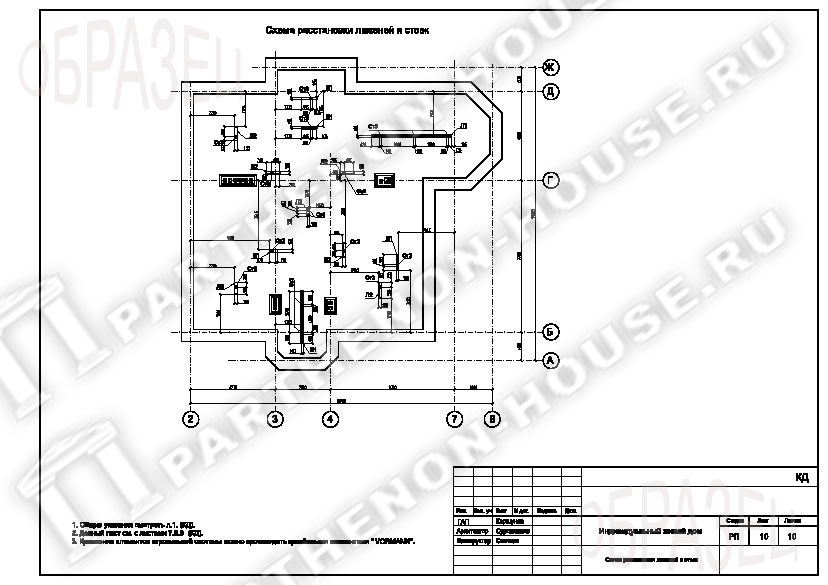

![Кликните для увеличения](/images/articles/s283/K10_l.jpg) Кровля Схема расстановок. |
