Проект дома
(ОБРАЗЕЦ)
(Состав проектной документации серии домов ПА)
Внимание: Кликните картинку для увеличения
Раздел АР (Архитектурно-строительные решения) |
![Кликните для увеличения](/images/articles/s284/A1_l.jpg) Титульный лист |

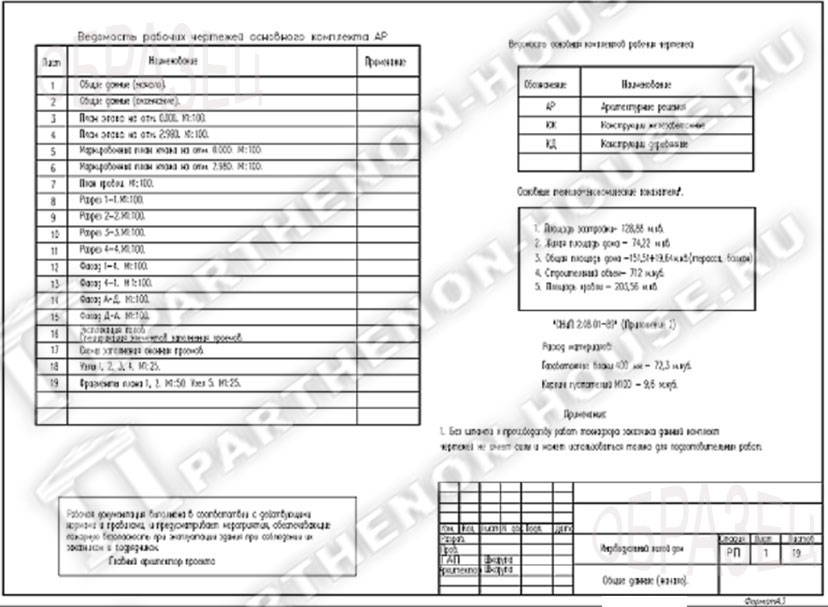

![Кликните для увеличения](/images/articles/s284/A2_l.jpg) Ведомость рабочих чертежей комплекта марки «АР» |
![Кликните для увеличения](/images/articles/s284/A3_l.jpg) Общие данные. Начало. |

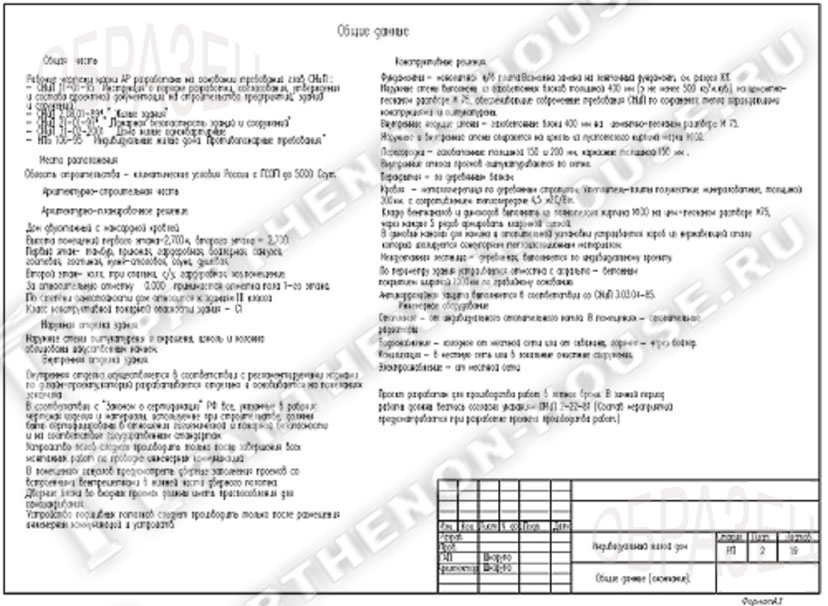

![Кликните для увеличения](/images/articles/s284/A4_l.jpg) Общие данные. Продолжение. |

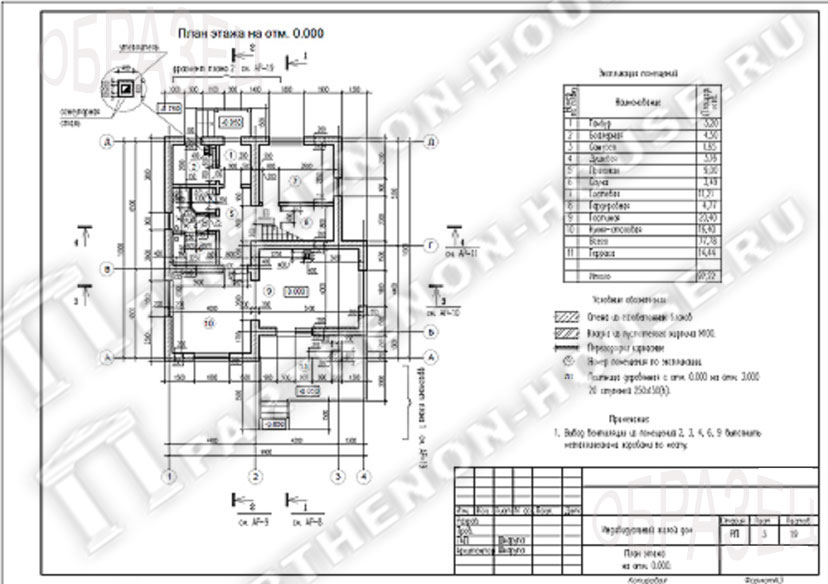

![Кликните для увеличения](/images/articles/s284/A5_l.jpg) План этажа на отметке 0.000 |

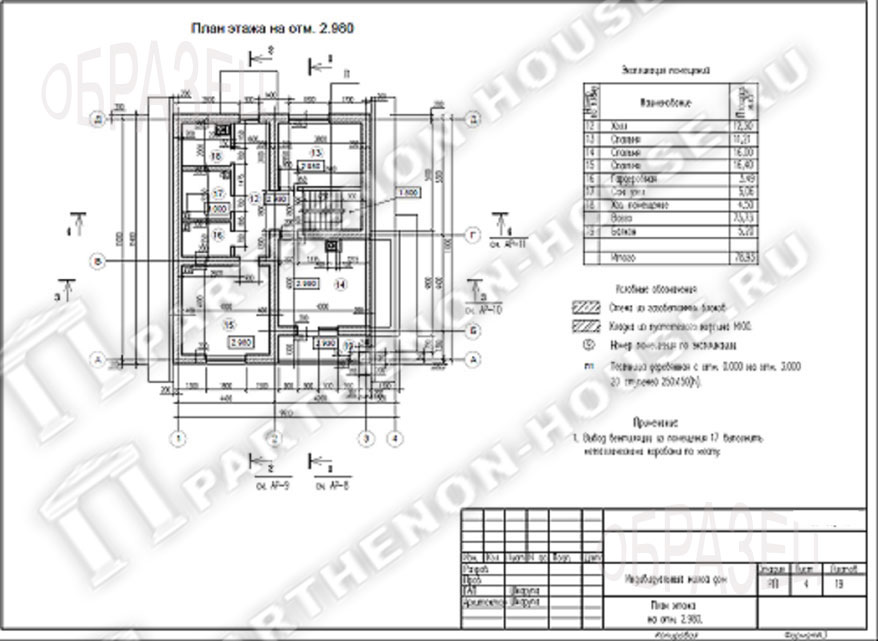

![Кликните для увеличения](/images/articles/s284/A6_l.jpg) План этажа на отметке +2.980 |

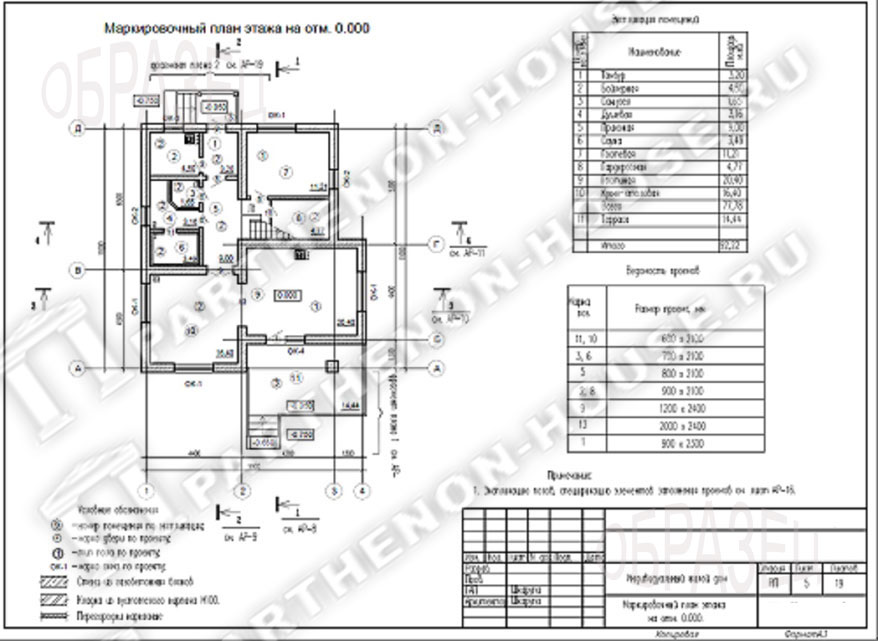

![Кликните для увеличения](/images/articles/s284/A7_l.jpg) Маркировочный план этажа на отметке 0.000 |

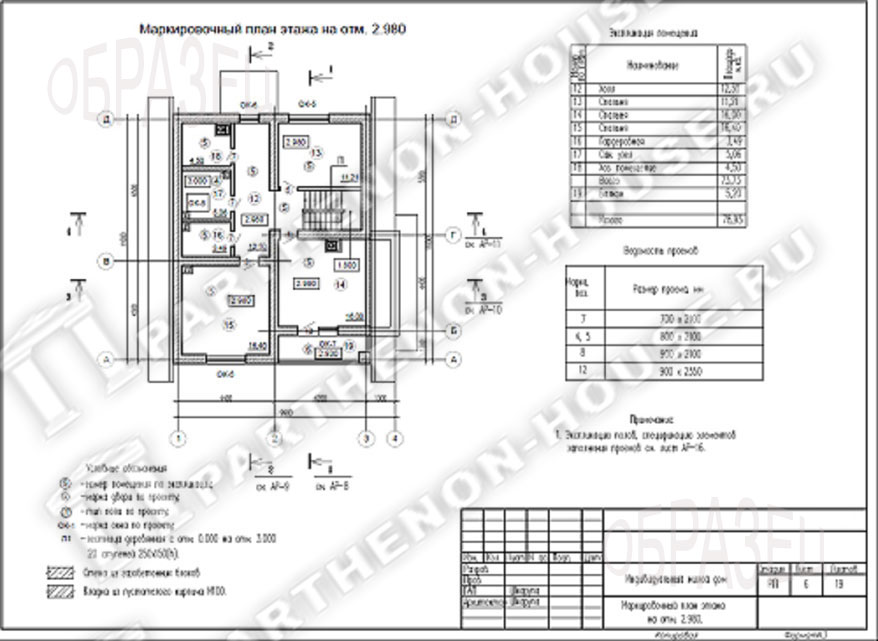

![Кликните для увеличения](/images/articles/s284/A8_l.jpg) Маркировочный план этажа на отметке 2.980 |

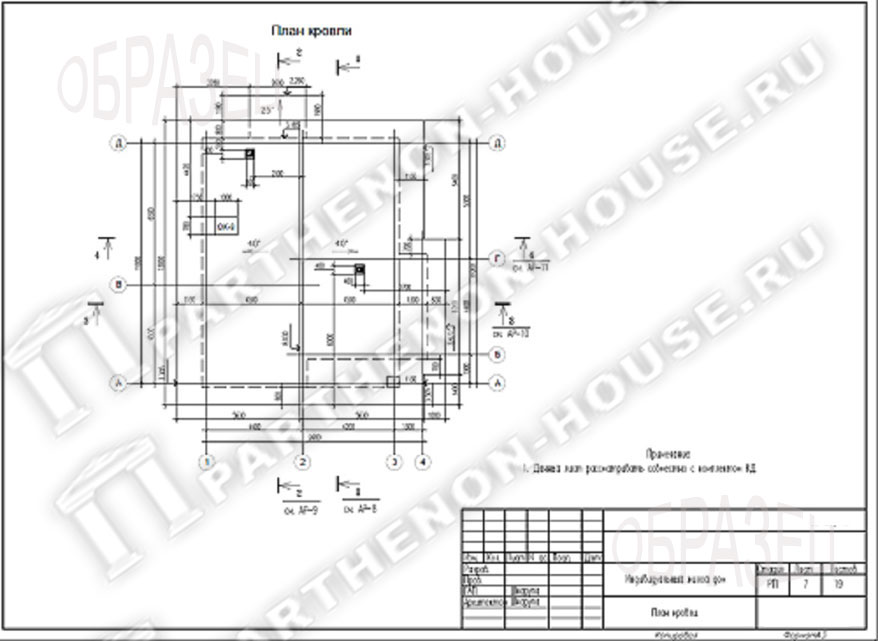

![Кликните для увеличения](/images/articles/s284/A9_l.jpg) План кровли |

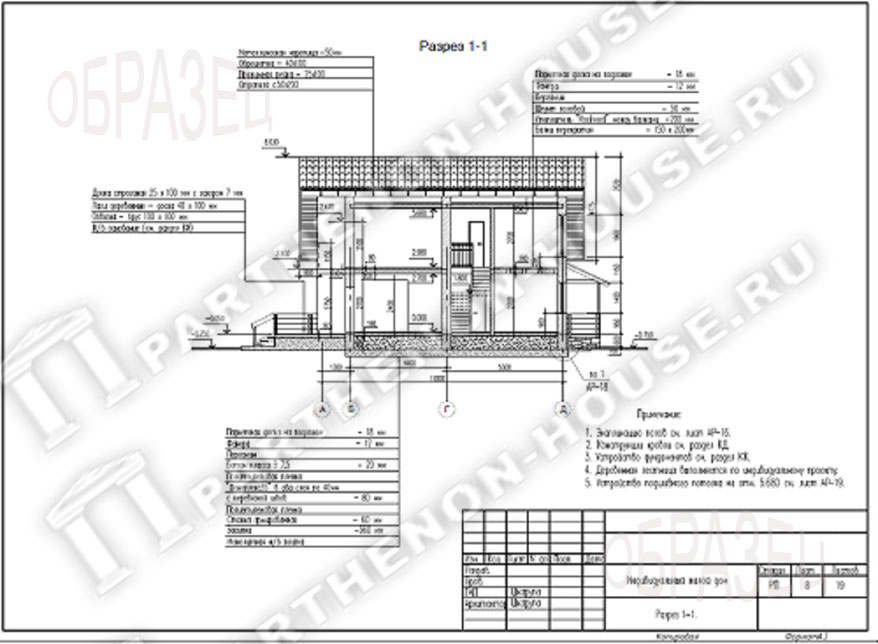

![Кликните для увеличения](/images/articles/s284/A10_l.jpg) Разрез 1-1 |

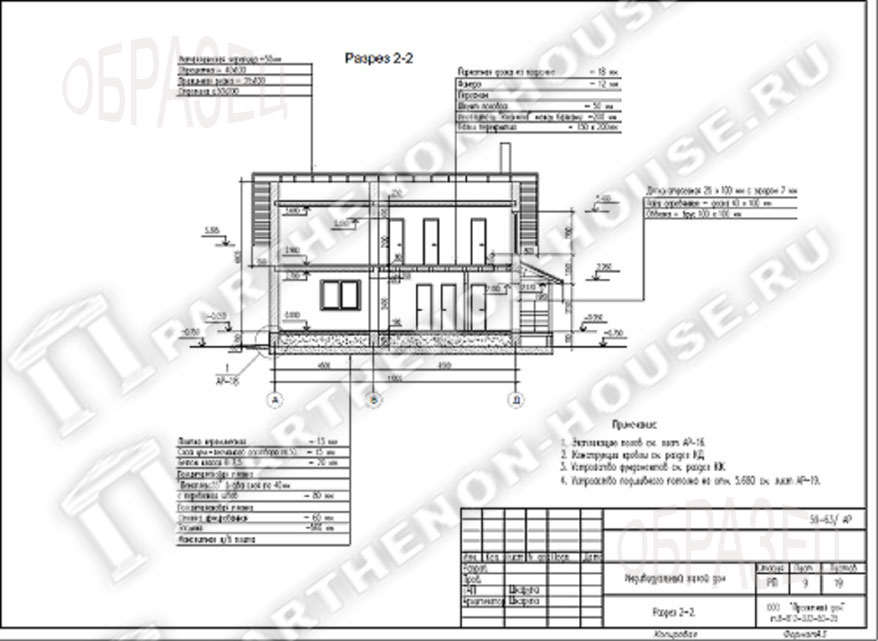

![Кликните для увеличения](/images/articles/s284/A11_l.jpg) Разрез 2-2 |

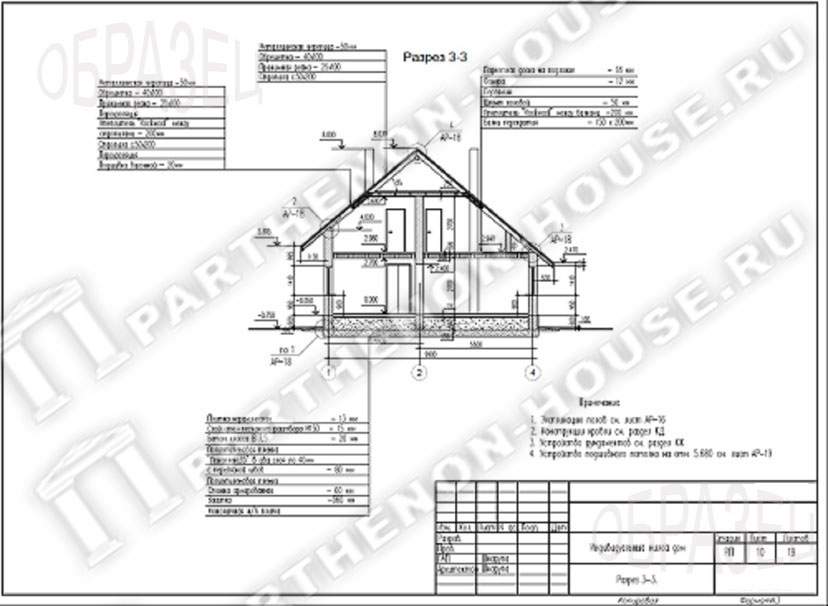

![Кликните для увеличения](/images/articles/s284/A12_l.jpg) Разрез 3-3 |

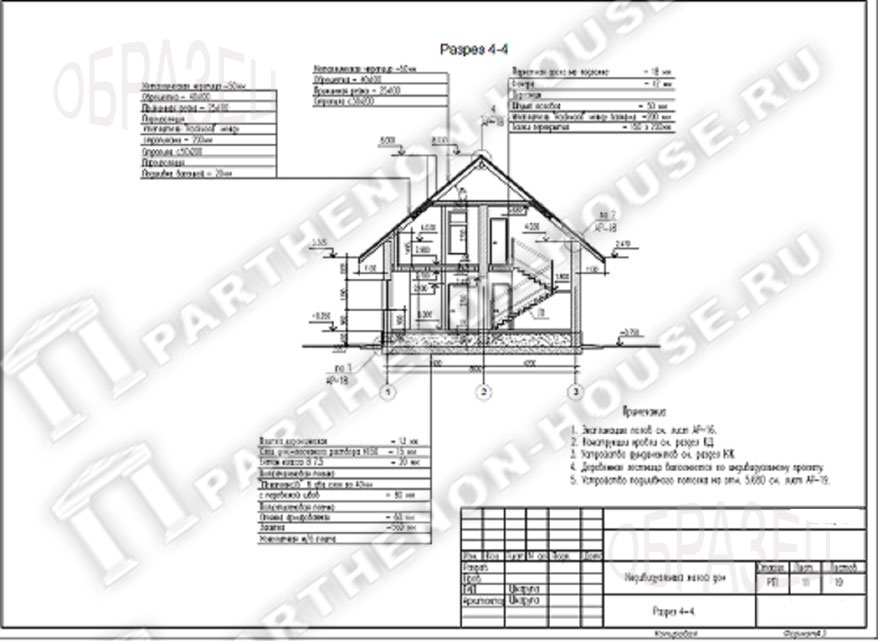

![Кликните для увеличения](/images/articles/s284/A13_l.jpg) Разрез 4-4 |

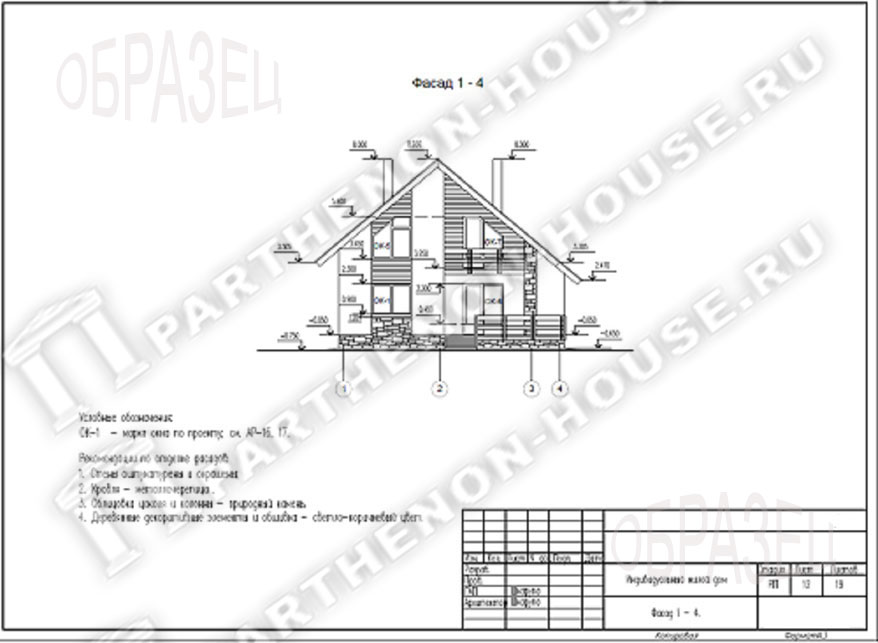

![Кликните для увеличения](/images/articles/s284/A14_l.jpg) Фасад 1-4 |

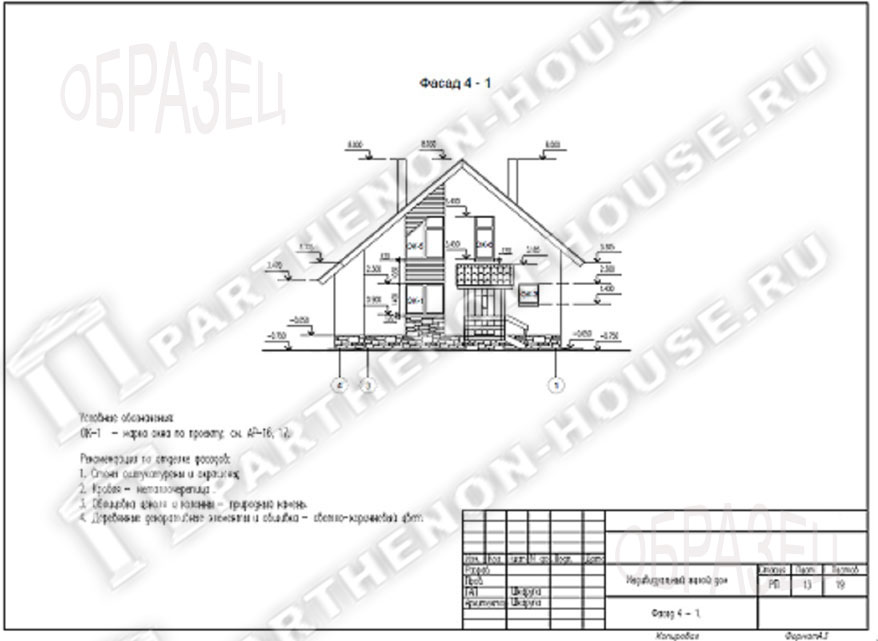

![Кликните для увеличения](/images/articles/s284/A15_l.jpg) Фасад 4-1 |

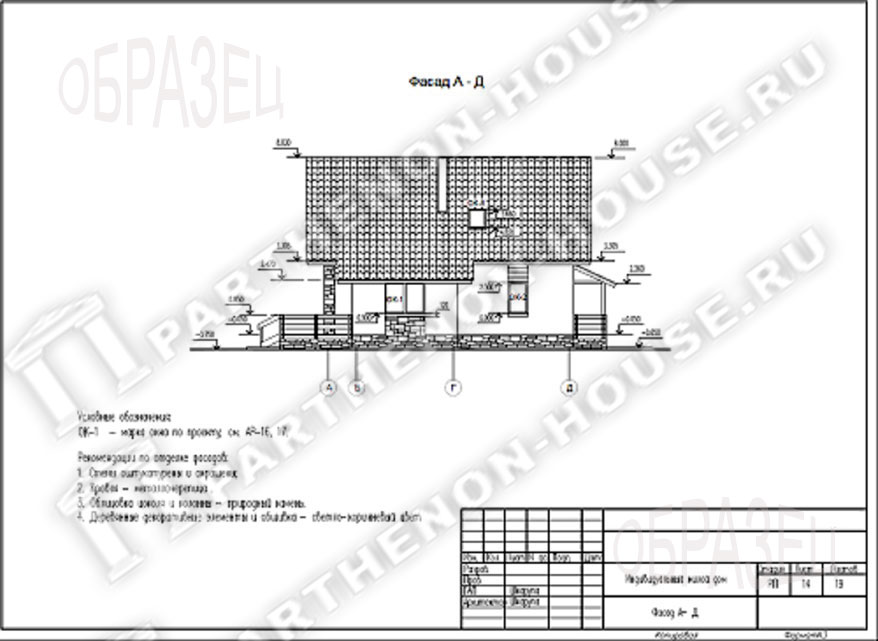

![Кликните для увеличения](/images/articles/s284/A16_l.jpg) Фасад А-Д |

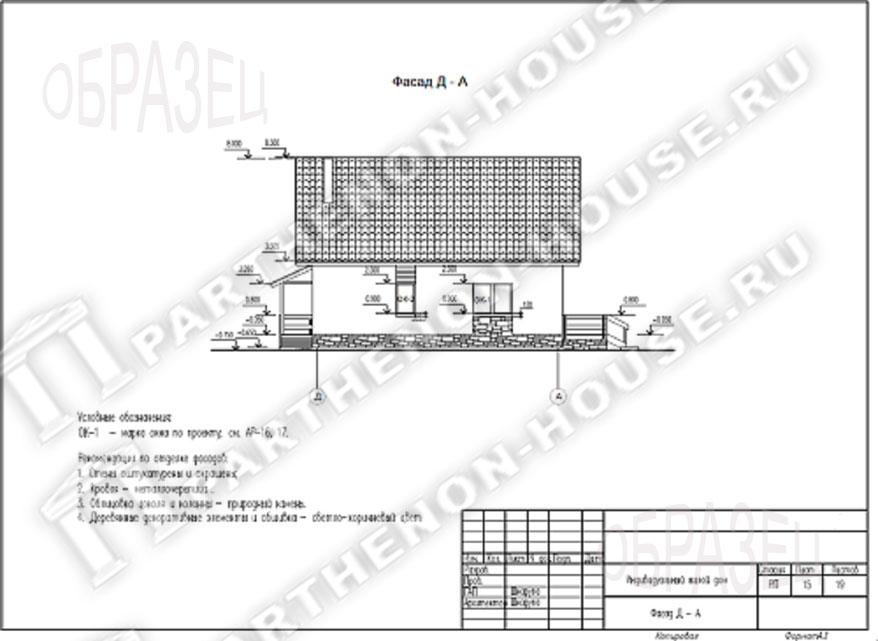

![Кликните для увеличения](/images/articles/s284/A17_l.jpg) Фасад Д-А |

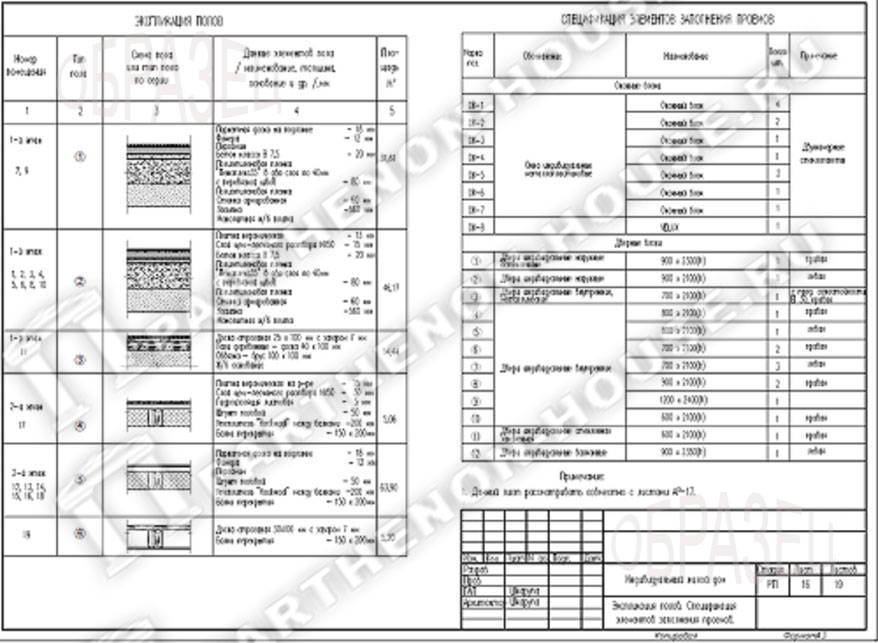

![Кликните для увеличения](/images/articles/s284/A18_l.jpg) Эпликация полов. Спецификация заполнения проемов. |
![Кликните для увеличения](/images/articles/s284/A19_l.jpg) Схемы заполнения оконных проемов |

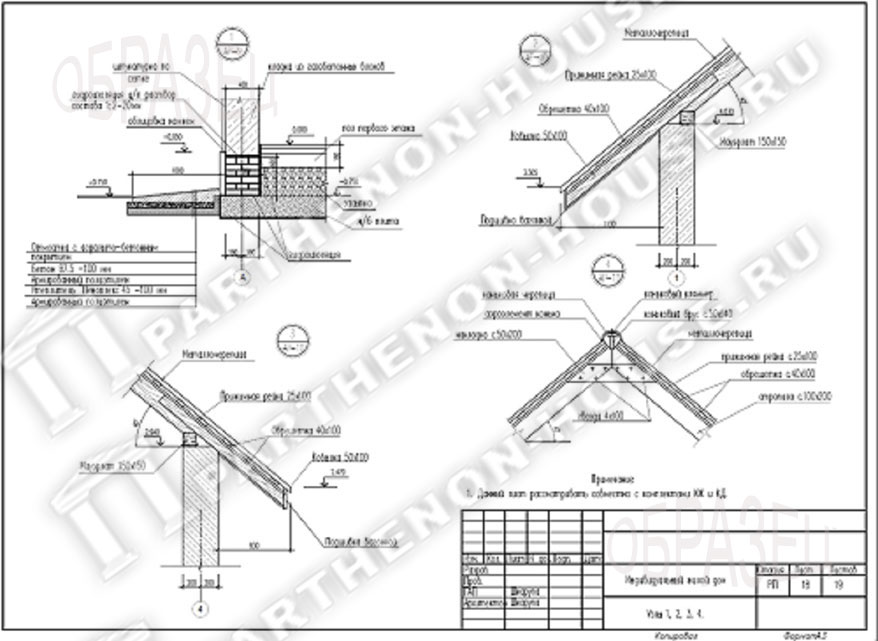

![Кликните для увеличения](/images/articles/s284/A20_l.jpg) Узлы 1,2,3,4 |

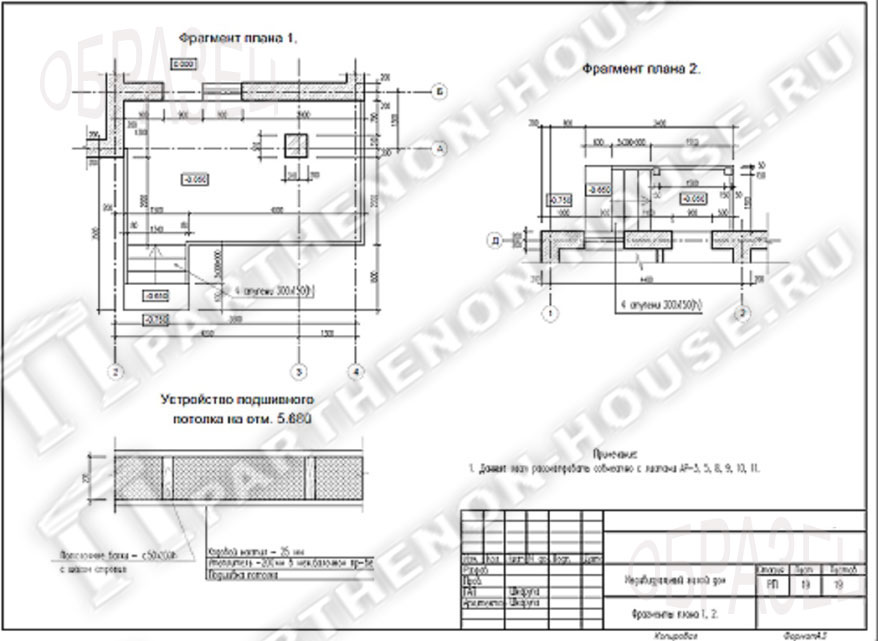

![Кликните для увеличения](/images/articles/s284/A21_l.jpg) Фрагменты планов 1,2. Устройство подшивного потолка. |
Раздел КР Конструктивные решения (КЖ) |

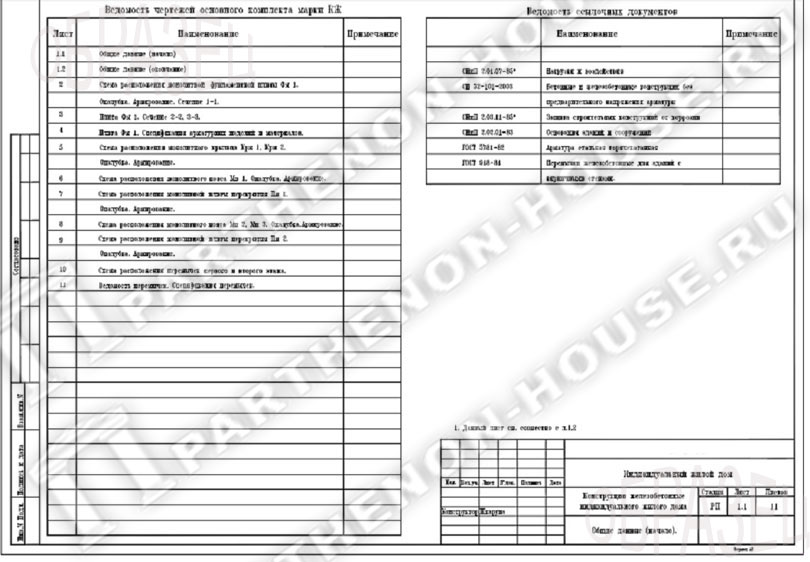

![Кликните для увеличения](/images/articles/s284/Kg1_l.jpg) Общие данные. Начало. |

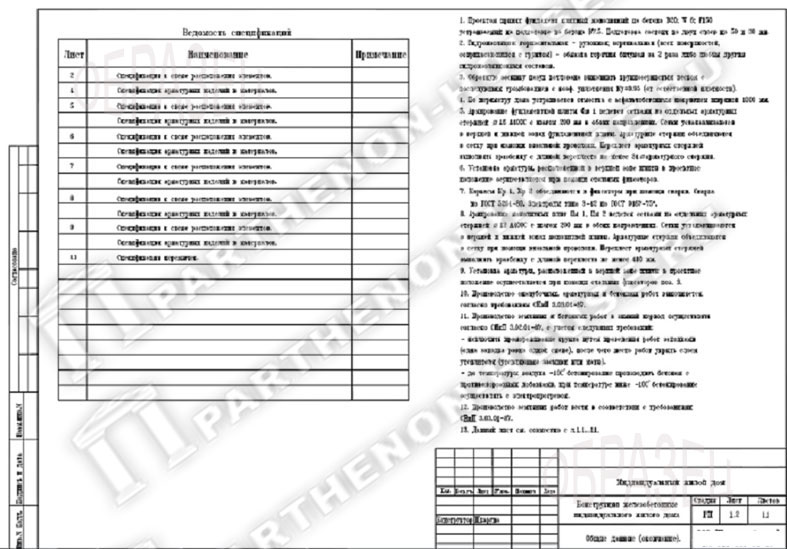

![Кликните для увеличения](/images/articles/s284/Kg2_l.jpg) Общие данные. Окончание. |

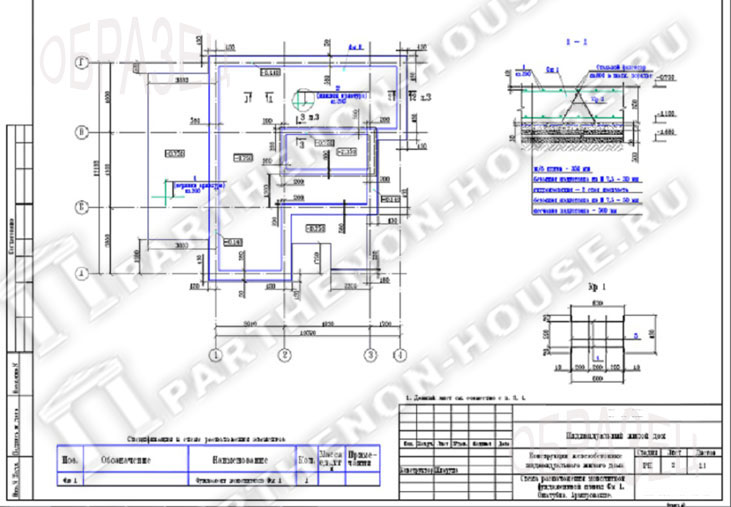

![Кликните для увеличения](/images/articles/s284/Kg3_l.jpg) Схема расположения монолитной фундаментной плиты Фм 1. Сечение 1-1. |

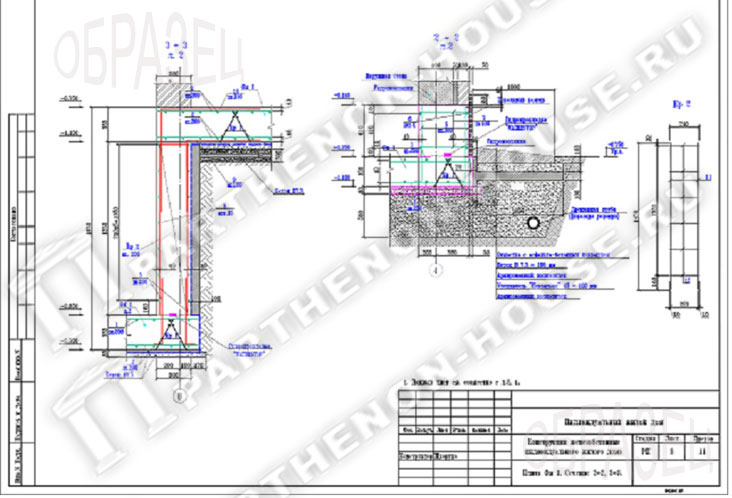

![Кликните для увеличения](/images/articles/s284/Kg4_l.jpg) Плита Фм 1. Сечение 2-2. 3-3. |

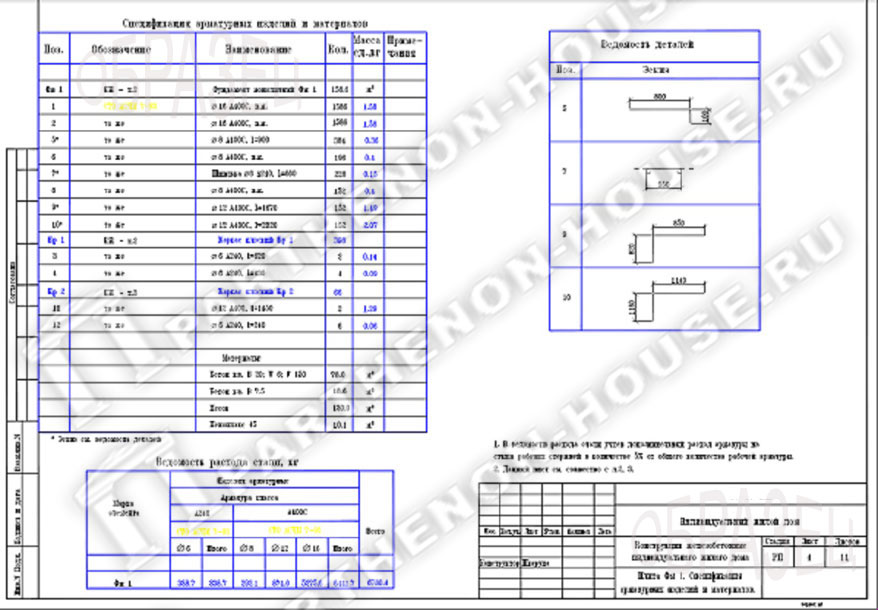

![Кликните для увеличения](/images/articles/s284/Kg5_l.jpg) Плита Фм 1. Спецификация арматурных изделий и материалов. |

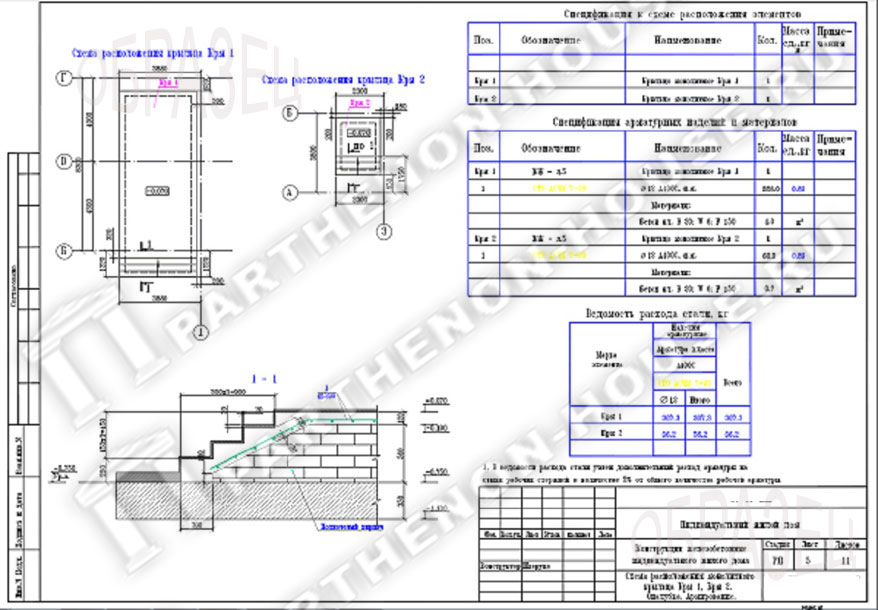

![Кликните для увеличения](/images/articles/s284/Kg6_l.jpg) Схема расположения монолитного крыльца Крм 1. Крм 2. |

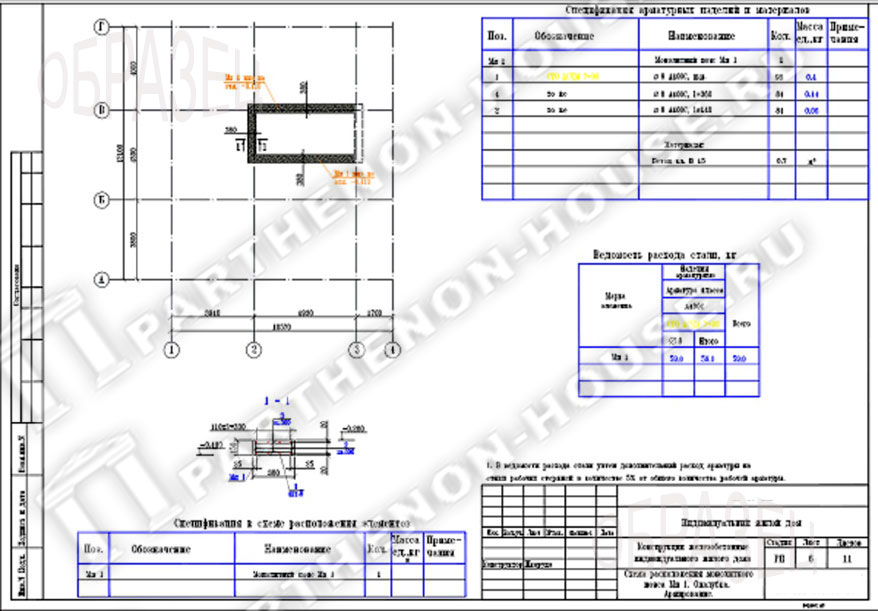

![Кликните для увеличения](/images/articles/s284/Kg7_l.jpg) Схема расположения монолитного пояса Мп 1. |

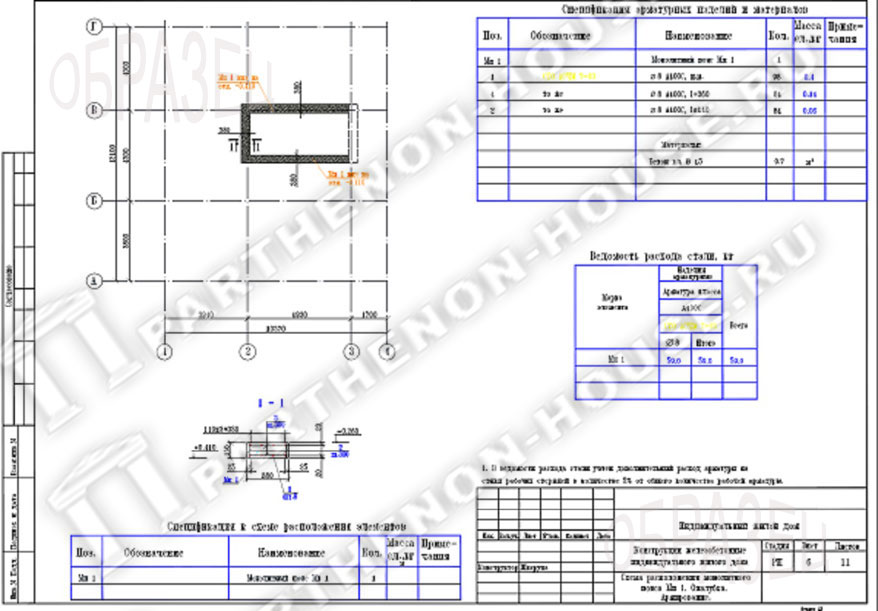

![Кликните для увеличения](/images/articles/s284/Kg8_l.jpg) Схема расположения. монолитной плиты Пм 1. |

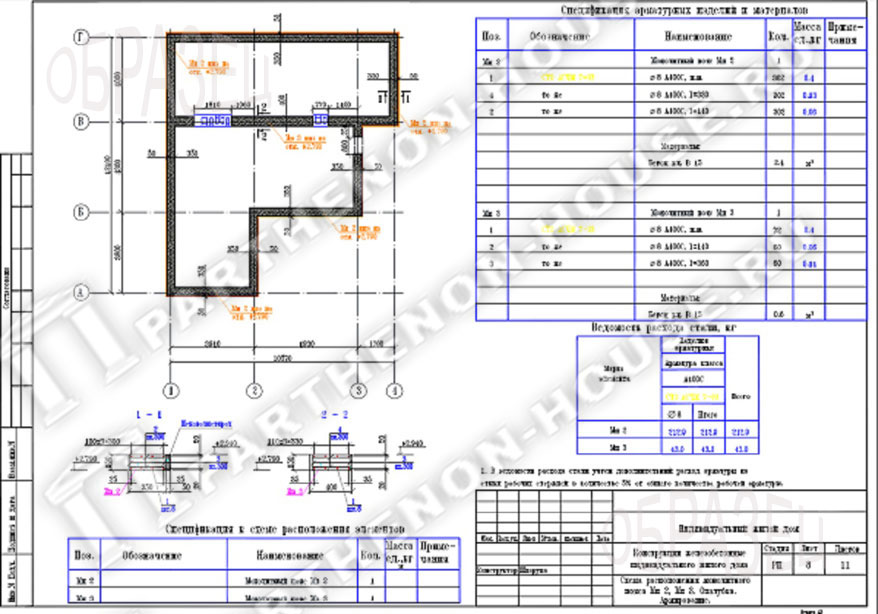

![Кликните для увеличения](/images/articles/s284/Kg9_l.jpg) Схема расположения монолитного пояса Мп 2. Мп 3. |

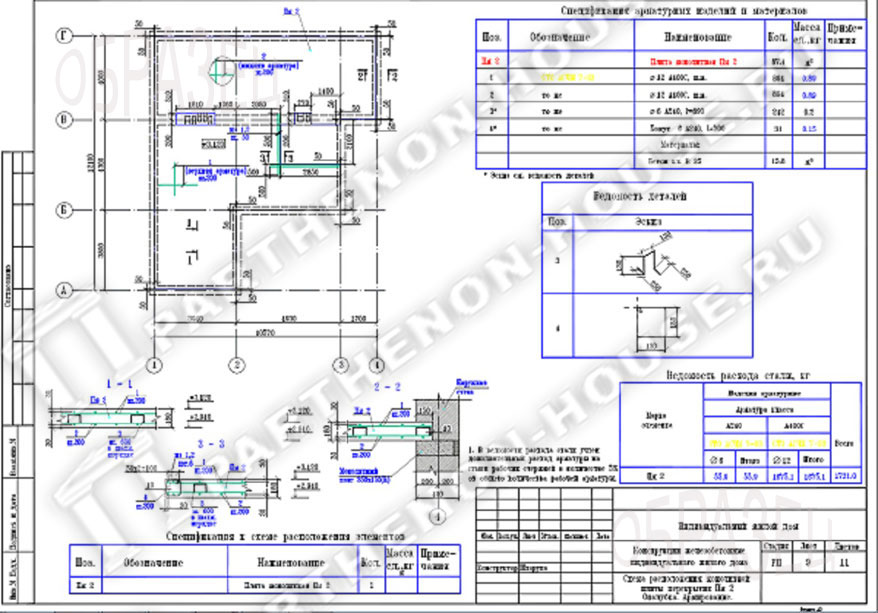

![Кликните для увеличения](/images/articles/s284/Kg10_l.jpg) Схема расположения. монолитной плиты Пм 2. |

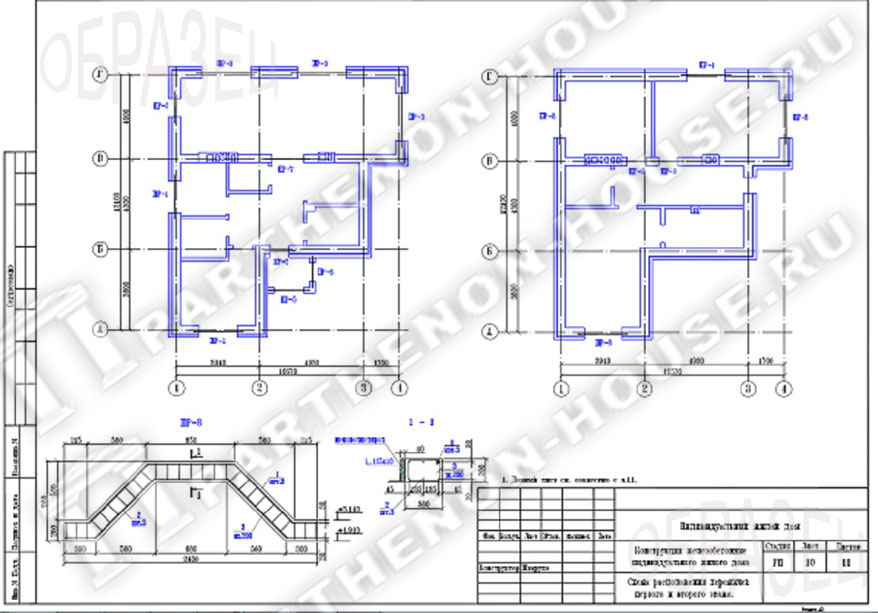

![Кликните для увеличения](/images/articles/s284/Kg11_l.jpg) Схема расположения. перемычек 1 и 2 этажей. |

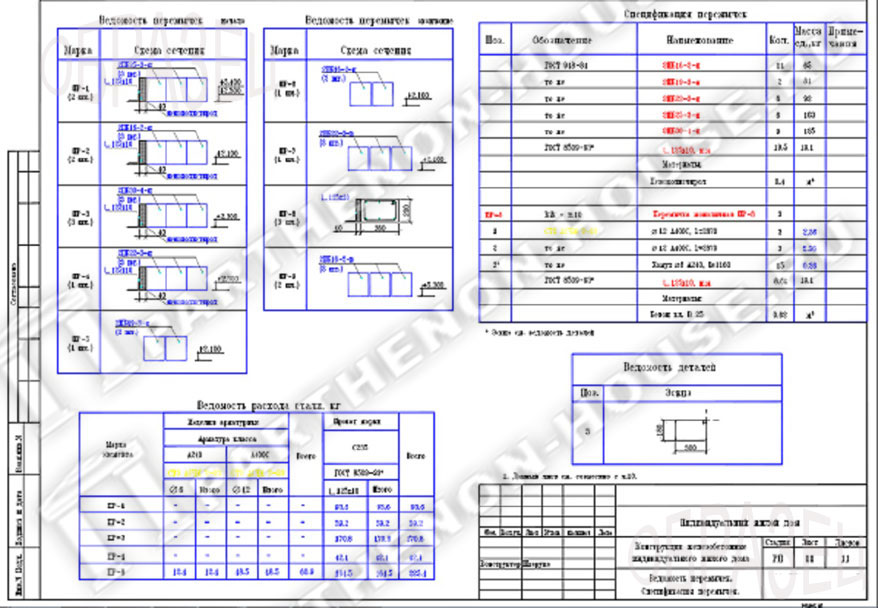

![Кликните для увеличения](/images/articles/s284/Kg12_l.jpg) Ведомость перемычек. Спецификация перемычек. |
Раздел КД Конструкции деревянные - крыша |

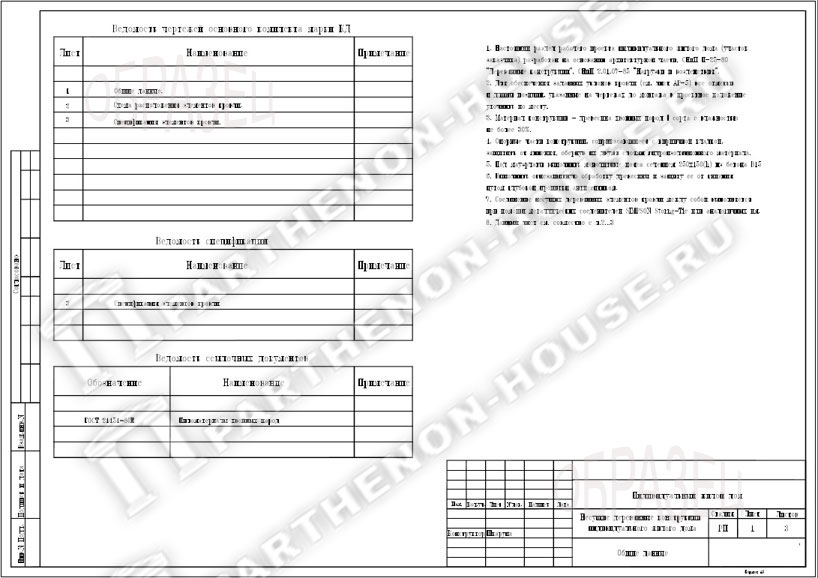

![Кликните для увеличения](/images/articles/s284/Kd1_l.jpg) Общие данные. |

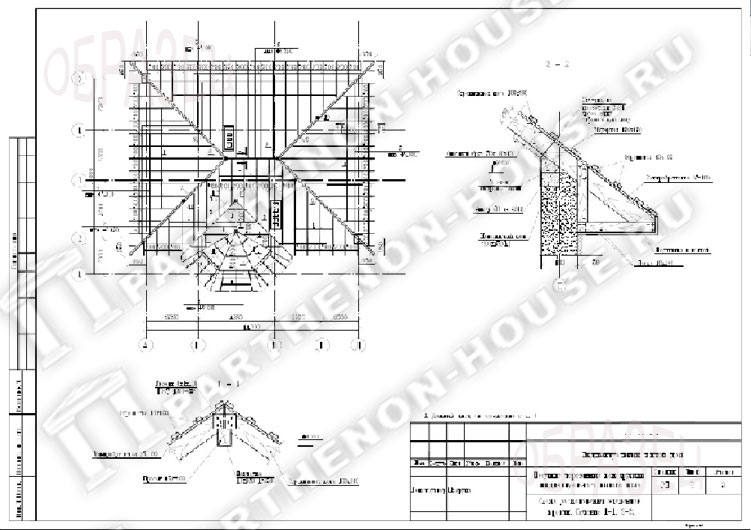

![Кликните для увеличения](/images/articles/s284/Kd2_l.jpg) Схема расположения стропил и балок |

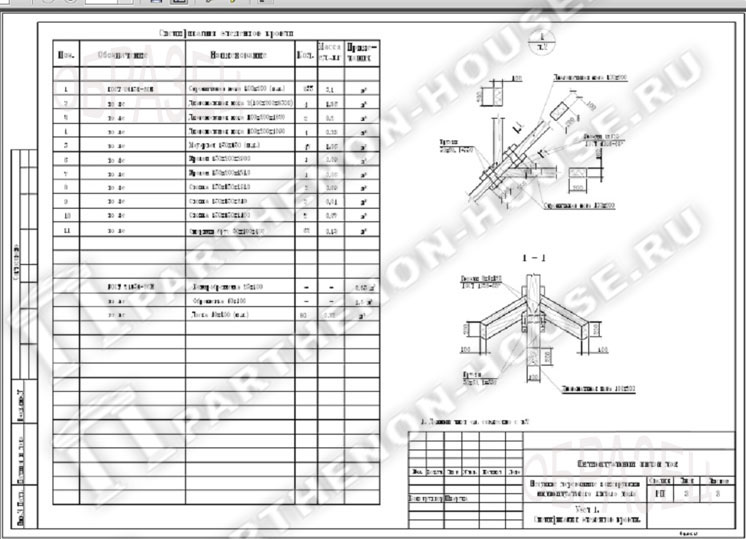

![Кликните для увеличения](/images/articles/s284/Kd3_l.jpg) Сечения 1-1, 2-2 Узел 1. Спецификация элементов крыши. |
Разделы проектной документации АР и КР являются обязательными и достаточными в альбоме чертежей для строительства дома. Но, кроме этих двух разделов, застройщик может приобрести или заказать дополнительно к строительному комплекту чертежей еще раздел ИС - инженерные коммуникации и оборудование.
Стоимость и сроки разработки типовых решений по проектированию инженерных систем к проектам домов серии ПА и ПГА даны в нижеприведенной таблице.
Разработка разделов ИС (инженерные сети) к типовым проектам серии домов ПА, ПГА*
Площадь дома |
Стоимость*, руб. |
до 150 кв.м. |
8000 |
от 150 кв.м.- до 250 кв.м. |
25000 |
Свыше 250 кв.м. |
250 руб/кв.м. |
*Примечание: В стоимость включены работы по разработке разделов ОВ - отопление и ВК - водоснабжение и канализация. Стоимость разработки раздела ЭО - электрооборудование обговаривается отдельно.
Ниже представлен пример чертежей готового проекта в части схем, расчетов и оборудования системы отопления дома - раздел ОВ.
Внимание: Кликните картинку для увеличения
Раздел ОВ (Отопление) |

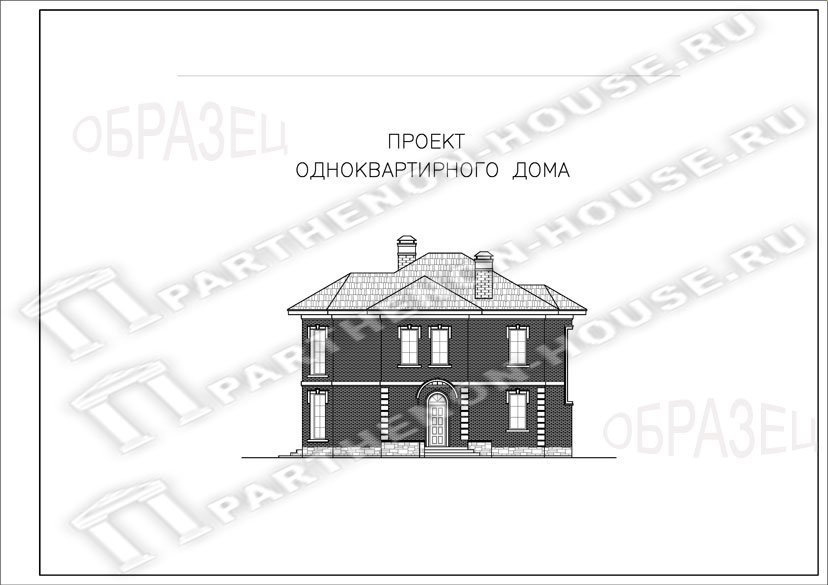

![Кликните для увеличения](/images/articles/s284/O1_l.jpg) Титульный Лист №1 |

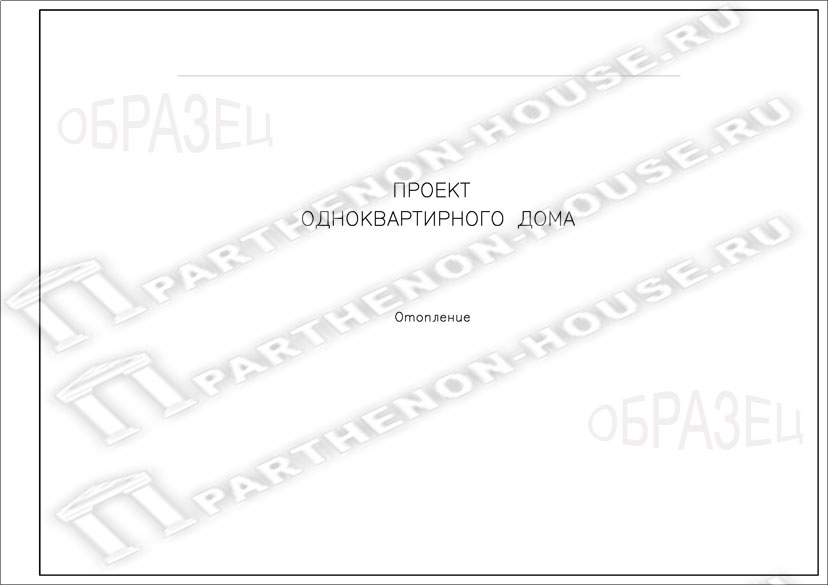

![Кликните для увеличения](/images/articles/s284/O2_l.jpg) Титульный Лист №2 |

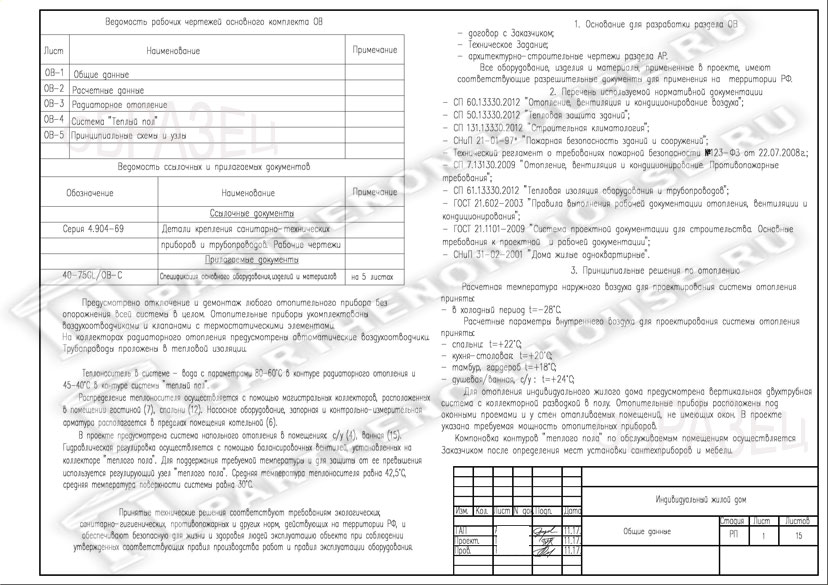

![Кликните для увеличения](/images/articles/s284/O3_l.jpg) Общие данные |

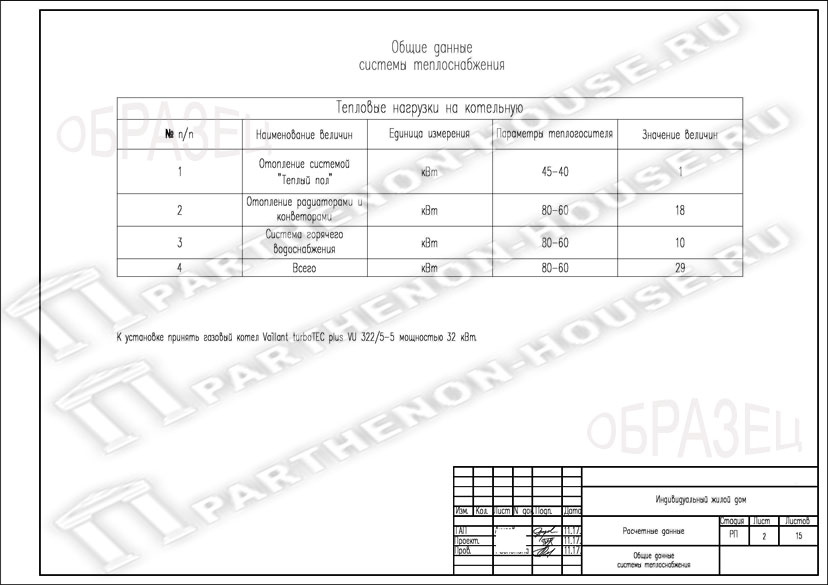

![Общие данные системы теплоснабжения](/images/articles/s284/O4_l.jpg) Общие данные системы теплоснабжения |

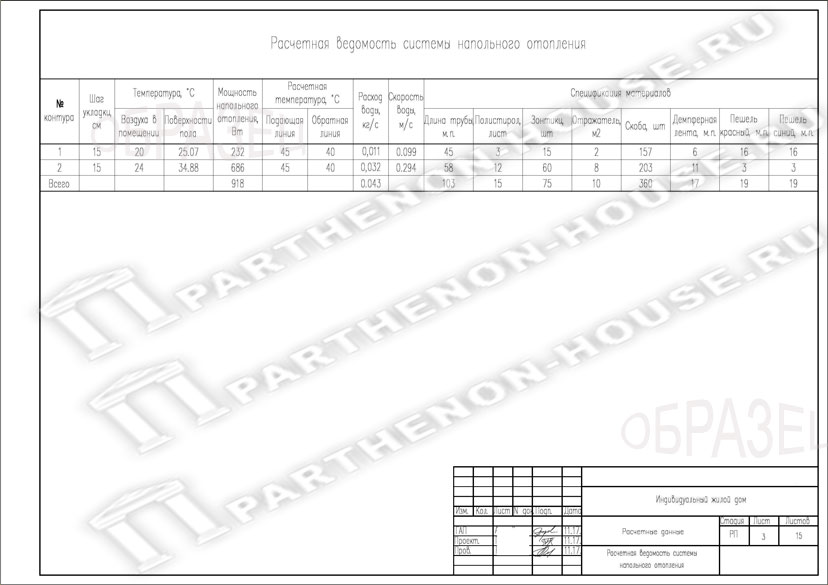

![Расчетная ведомость напольного отопления](/images/articles/s284/O5_l.jpg) Расчетная ведомость напольного отопления |

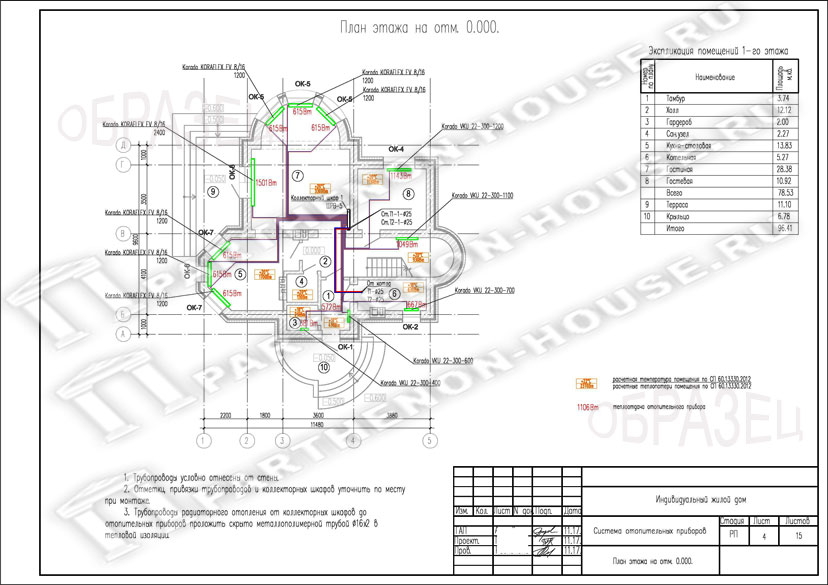

![Система отопительных приборов на плане 1-го этажа](/images/articles/s284/O6_l.jpg) Система отопительных приборов на плане 1-го этажа |

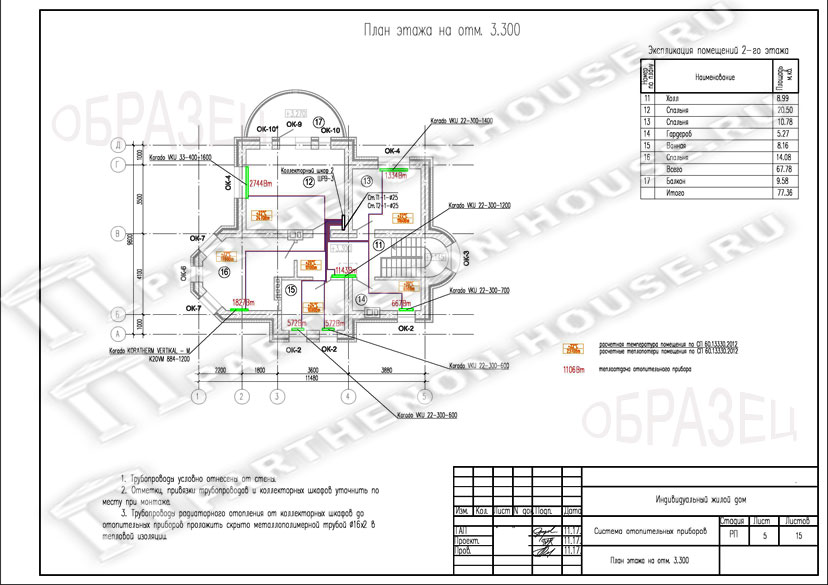

![Система отопительных приборов на плане 2-го этажа](/images/articles/s284/O7_l.jpg) Система отопительных приборов на плане 2-го этажа |

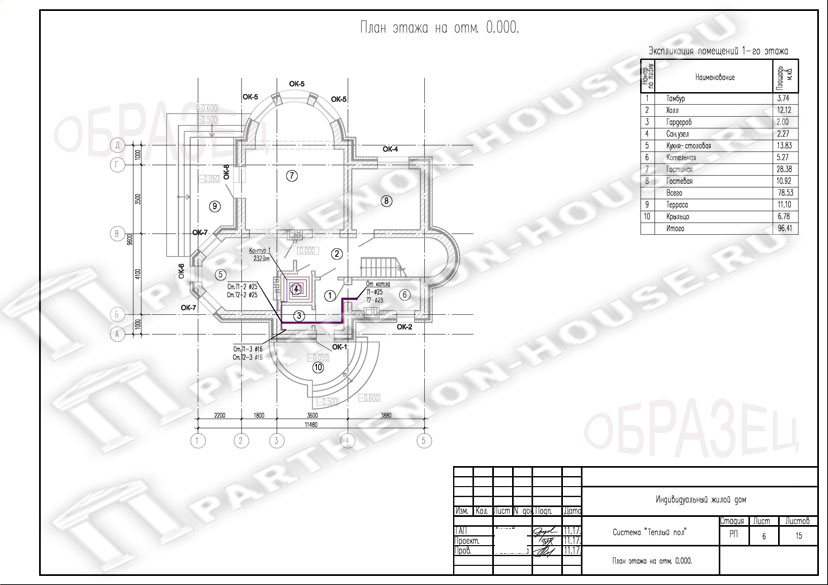

![Система](/images/articles/s284/O8_l.jpg) Система "теплый пол" на плане 1-го этажа |

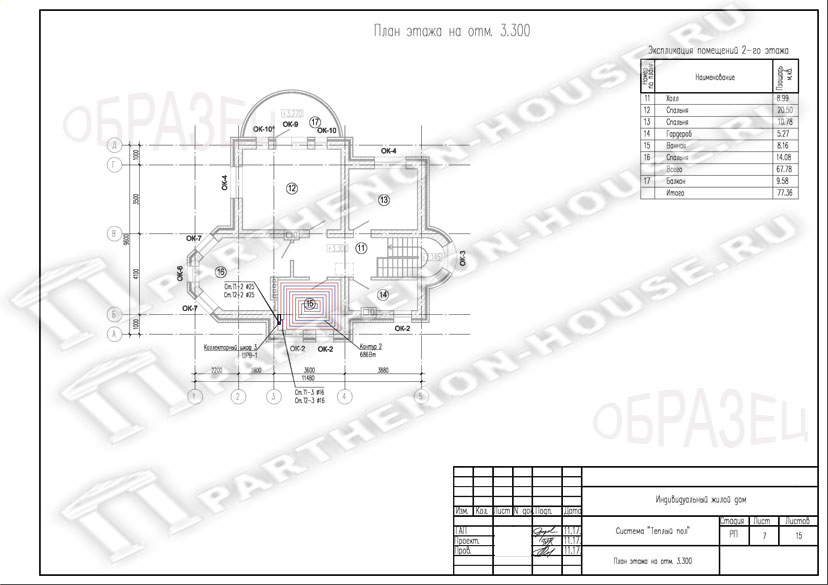

![Система](/images/articles/s284/O9_l.jpg) Система "теплый пол" на плане 2-го этажа |

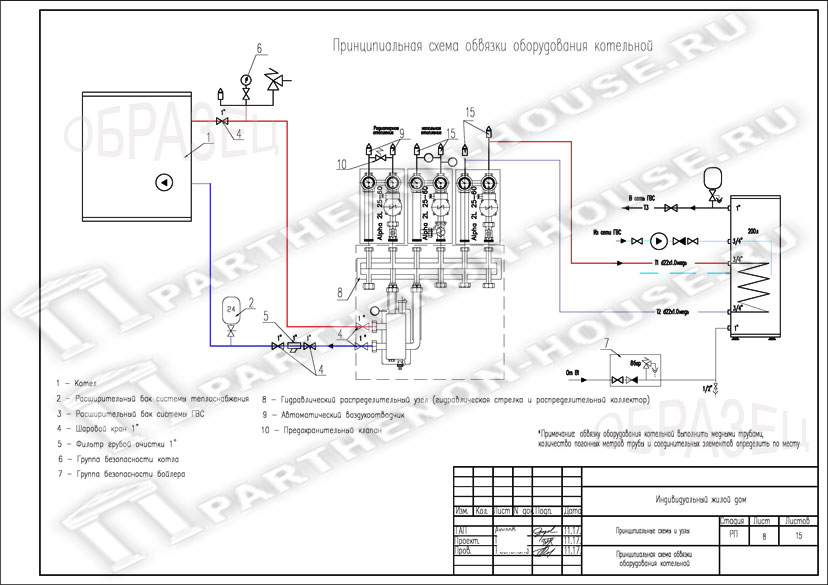

![Принципиальная схема обвязки оборудования котельной](/images/articles/s284/O10_l.jpg) Принципиальная схема обвязки оборудования котельной |

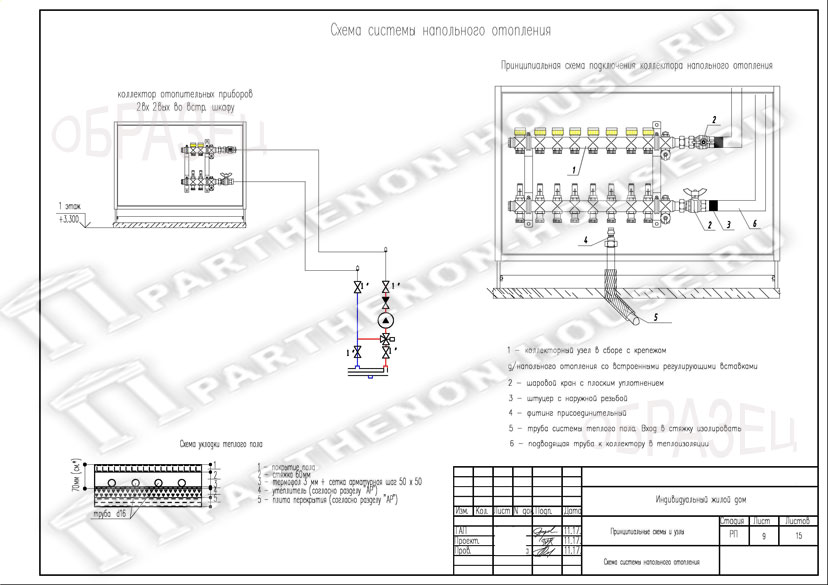

![Схема системы напольного отопления](/images/articles/s284/O11_l.jpg) Схема системы напольного отопления |

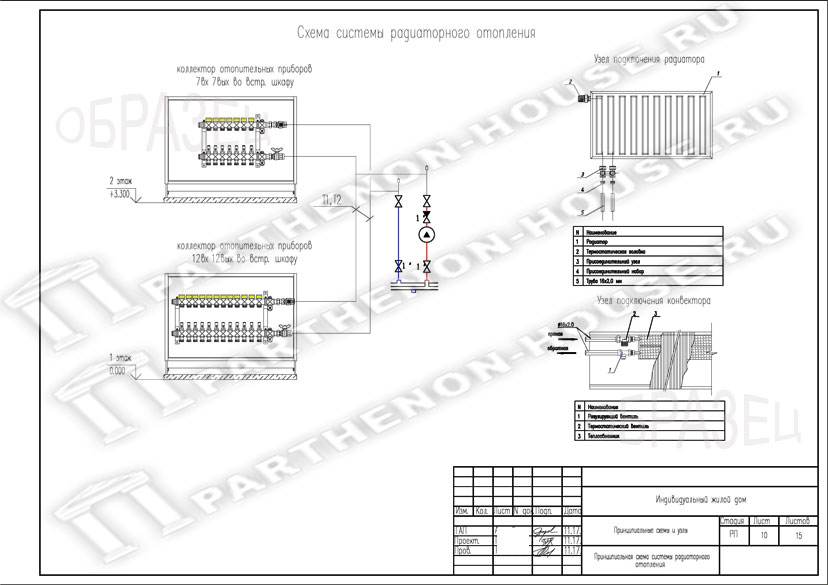

![Принципиальная схема системы радиаторного отопления](/images/articles/s284/O12_l.jpg) Принципиальная схема системы радиаторного отопления |

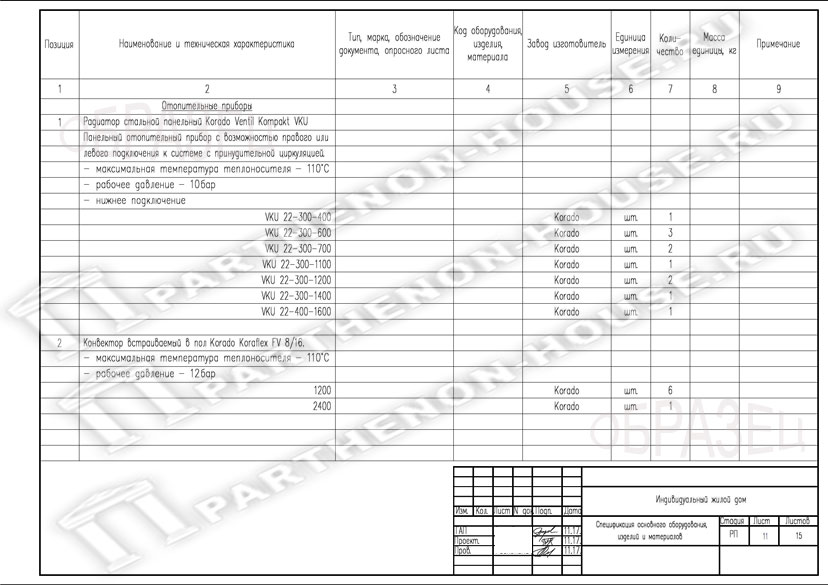

![Спецификация основного оборудования, изделий и материалов. Лист №1](/images/articles/s284/O13_l.jpg) Спецификация основного оборудования, изделий и материалов. Лист №1 |

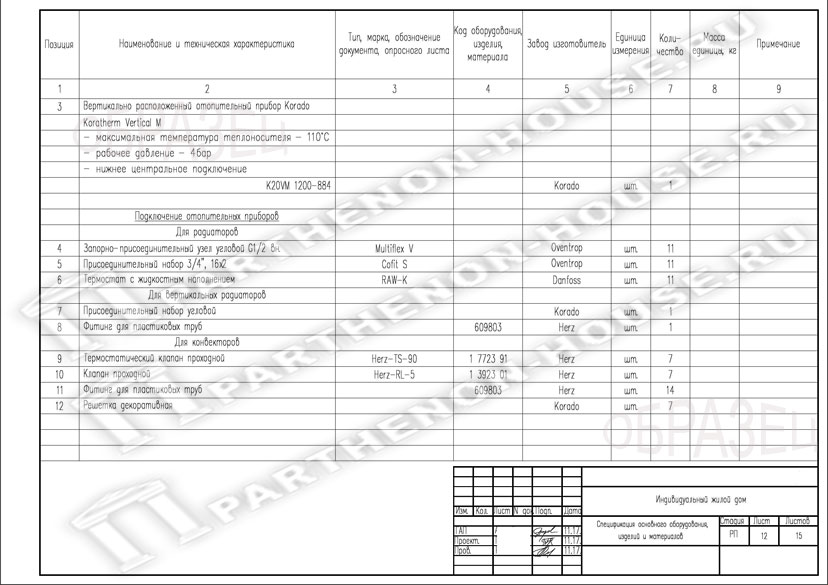

![Спецификация основного оборудования, изделий и материалов. Лист №2](/images/articles/s284/O14_l.jpg) Спецификация основного оборудования, изделий и материалов. Лист №2 |

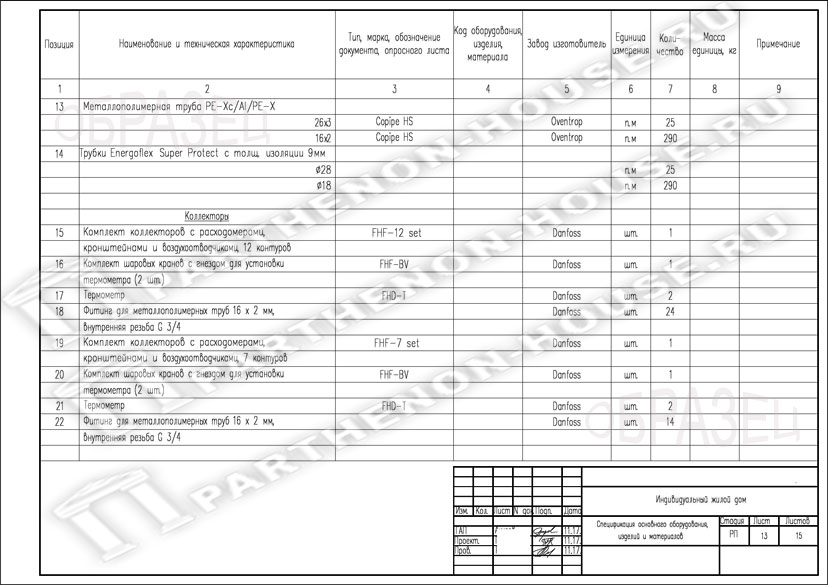

![Спецификация основного оборудования, изделий и материалов. Лист №3](/images/articles/s284/O15_l.jpg) Спецификация основного оборудования, изделий и материалов. Лист №3 |

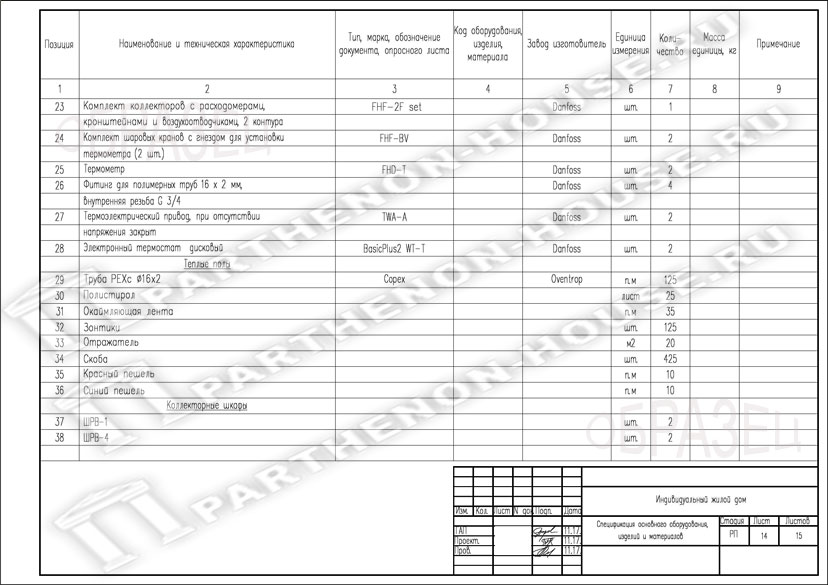

![Спецификация основного оборудования, изделий и материалов. Лист №4](/images/articles/s284/O16_l.jpg) Спецификация основного оборудования, изделий и материалов. Лист №4 |

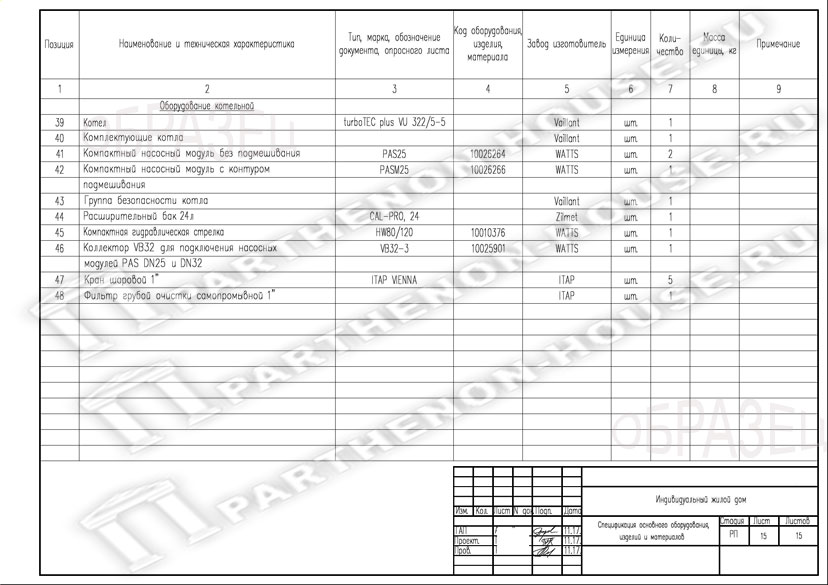

![Спецификация основного оборудования, изделий и материалов. Лист №5](/images/articles/s284/O17_l.jpg) Спецификация основного оборудования, изделий и материалов. Лист №5 |
|
|
