Снег, ветер и перепад температур: как не ошибиться с надежностью металлоконструкций

Любой объект из металлоконструкций — от строительной бытовки до остановочного павильона или вагон-дома — на Урале работает в агрессивных условиях. Зимой — минус 35 и метровые сугробы на крыше. Весной — пучение грунта и коррозия от реагентов. Осенью — штормовые ветры.

Проблема в том, что типовые решения, которые спокойно стоят по пять-семь лет в средней полосе, в Свердловской области начинают «вести» уже после первой зимы. Причина почти всегда одна: при проектировании не учли реальные нагрузки на несущий каркас.

В этом материале — конкретные параметры, на которые заказчик мобильного офиса, технологического контейнера или торгового павильона имеет право требовать расчеты до подписания договора.

Какие нагрузки разрушают модульные здания за один сезон

Согласно СП 20.13330.2016 («Нагрузки и воздействия»), для III–IV климатических районов (а Екатеринбург и область — это IV район) нормативное значение снеговой нагрузки достигает 240 кг/м² горизонтальной проекции. На практике при мокром снеге и оттепелях нагрузка может быть выше на 30–40%.

Ветровая нагрузка для открытых площадок и возвышенностей — до 48 кг/м². Для остановочных павильонов и киосков это критично: парусность у них высокая, а устойчивость часто обеспечивают только четыре точечные опоры без ригелей.

Третья, которую почти всегда игнорируют, — температурные деформации. При сварке металлоконструкций возникают внутренние напряжения. Если производитель не снял их термообработкой или правильной последовательностью швов, при цикле «замерзание-оттаивание» начинаются микротрещины. Через год-два — уже макротрещины в углах каркаса.

Минимальные требования к несущей способности для разных типов объектов

На что реально смотреть в спецификации, не будучи инженером

Заказчик без технического образования часто ориентируется на внешний вид: ровные швы, красивая покраска, толстый сэндвич. Но проблема заложена в том, чего не видно: марка стали, шаг усилений, обработка торцов.

Вот три позиции, которые можно проверить по документам за пять минут.

Марка стали — самая частая экономия

Большинство небольших цехов используют сталь Ст3 (обычное строительное качество). Для статичных конструкций внутри помещения — нормально. Для уличного модульного здания с вибрацией и морозами — спорно.

Лучший вариант для Урала — сталь С255 (выдерживает ударные нагрузки на морозе до -40) или С345 (повышенная прочность, используется в мостах и эстакадах). Разница в цене металла — около 15–20%, но разница в ресурсе — в 3–4 года.

Сварные швы — главная точка отказа

Правило, которое работает в 90% случаев: у качественных металлоконструкций швы сплошные в углах и прерывистые (с шагом) на длинных прямых участках. Если шов везде прерывистый — жесткости не хватит. Если везде сплошной (без расчета) — внутренние напряжения гарантированы.

Также важна зачистка шва и грунтовка сразу после сварки. Без грунта в порах начинается коррозия через 2–3 месяца.

Антикоррозийная обработка — экономия недопустима

Для бытовок, киосков и павильонов есть три варианта:

• Горячее цинкование (лучшее, срок службы 30+ лет)
• Холодное цинкование (5–7 лет до ремонта)
• Только грунт + эмаль (дешево, через год-два лезет ржавчина из швов)

При этом даже хорошая покраска бесполезна, если металл перед этим не прошли пескоструем. Окалина и заводская масляная пленка под краской — гарантия скорого вздутия.

Почему один и тот же чертеж дает разный результат у разных производителей

Техническое задание может быть одинаковым. Толщина профиля, размеры, количество дверей и окон — всё совпадает. Но одно модульное здание стоит пять лет без нареканий, а второе через год начинает скрипеть, двери перекашивает, и крыша «гуляет».

Разница в трех вещах, которые редко прописывают в договоре:

• Допуски при резке. Если трубу режут дисковой пилой без торцевания, точность плюс-минус 3–5 мм. При сборке каркаса это дает перекосы, которые распределяют нагрузку неравномерно.

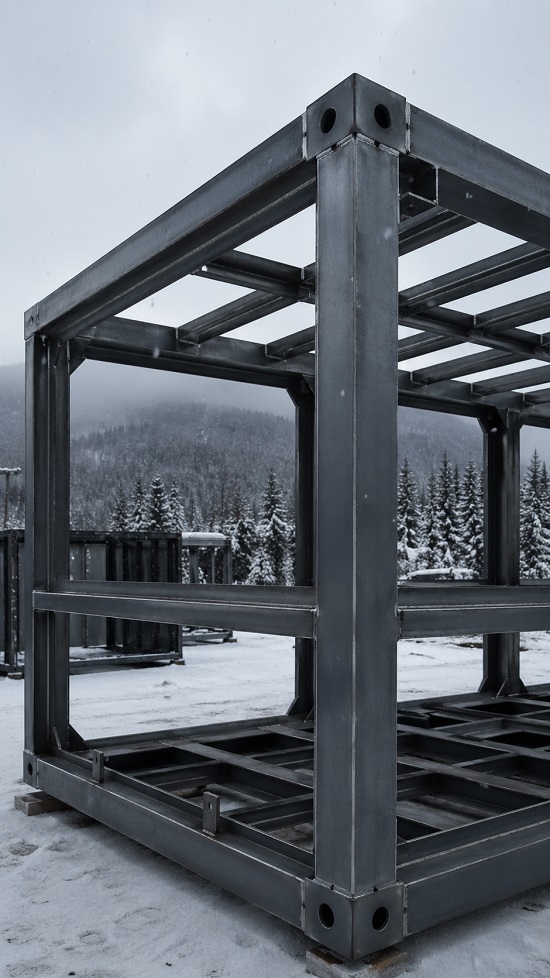

• Геометрия сборочной стапельной оснастки. Нормальный каркас варят на стапеле, где все углы зафиксированы. Кустарный подход — варят «по месту», на полу. Разница в параллельности диагоналей достигает 10–15 мм на длине 6 метров. Для контейнера или павильона это брак.
• Контроль качества на каждом этапе. Должен быть акт приемки после резки, после сварки, после окраски. Без этого дефект обнаружат только на объекте.

Эти три пункта — именно то, что превращает «технологический контейнер» из названия в реально надежную конструкцию.

Региональная специфика на примере Екатеринбурга и области

Уральский регион отличается не только климатом, но и особенностями грунтов. Глинистые почвы с высоким уровнем пучинистости требуют не просто установки модульного здания на бетонные блоки, а обязательной заливки оголовков и анкеровки стоек каркаса к фундаменту.

На практике это означает: каркас должен иметь жесткие проушины или пятки для крепления к фундаменту. Если их нет — бытовку или павильон просто положит ветром или выдавит при морозном пучении.

Кроме того, в радиусе 100 км от Екатеринбурга находится несколько десятков цехов, предлагающих производство металлоконструкций Екатеринбурге (и области). Но квалификация и оснащенность отличаются кардинально.

Что должно насторожить заказчика:

• Отказ показать промежуточные фото несущего каркаса до обшивки
• Нежелание назвать марку стали и тип антикоррозийной обработки
• Предложение сварки «электродом» (дуговая ручная) для всего каркаса без упоминания полуавтомата в среде CO₂ или Ar

Полуавтоматическая сварка в защитном газе дает более плотный шов и меньше разбрызгивания, что критически важно для швов, которые будут работать на излом в мороз.

Коротко о главном — что запросить у подрядчика до оплаты

Вот минимальный набор документов и устных гарантий, которые стоит зафиксировать в переписке или договоре. Если подрядчик уходит от ответа или говорит «и так всё нормально будет» — это повод искать другого.

• Сертификат на металл с указанием марки (Ст3, С255 или С345)
• Схему сварных швов с обозначением сплошных и прерывистых участков
• Акт пескоструйной обработки (без него покраска держаться не будет)
• Фото каркаса до обшивки — по ним видно ровность швов и отсутствие наплывов
• Гарантию на несущий каркас не менее 3 лет (норма для промышленных металлоконструкций)

Ни один из этих пунктов не является избыточным или «капризом» заказчика. Это обычная строительная практика.

Заключение

Модульные здания, технологические контейнеры, строительные бытовки и торговые павильоны — удобный формат быстрого развертывания объекта. Но их надежность определяется не внешним видом, а тем, что внутри стен: маркой стали, качеством швов, обработкой от коррозии и геометрической точностью сборки.

Уральский климат не прощает экономии на этих вещах. Один сезон — и неправильно спроектированный каркас даст трещины, перекосы или коррозию. Правильно спроектированный — будет служить десять лет без капитального ремонта.

Разница не в цене «на входе». Разница в том, какие требования заказчик пропишет до начала работ и какую техническую документацию запросит у производителя.
